Plan de Maison 3 Dimensions: Comment faire ? Etape 7

Les 6 premières étapes concernent:

Dans cette septième étape je vais donc démontrer comment réunir tous ces modèles, pour enfin réaliser cette construction. Ensuite j’appliquerai des textures pour un rendu le plus réaliste possible de cette maison.

Assemblage des différentes parties

Je prends donc le modèle « MAISON 3D 2 », qui concerne la création du vide sanitaire et de sa dalle.

Modèle "MAISON 3D 2
Modèle « MAISON 3D 2

J’importe le modèle « MAISON 3D 5 », pour cela je clique sur l’onglet « Fichier ».

Clic sur "Fichier"
Clic sur « Fichier »

Ensuite sur « Importer »,

Dans la fenêtre qui s’ouvre, si les fichiers SketchUp ne figure pas, je vais cliquer dans la liste des fichiers pris en charge, dans l’onglet en bas à droite, et je clique sur « Fichiers SketchUp SKP ».

Clic sur fichiers SketchUp skp
Clic sur fichiers SketchUp skp

Là dans cette nouvelle fenêtre, je clique sur le fichier qui m’intéresse, ici le fichier « MAISON 3D 5 ».

Ensuite je clique en bas sur « Importer ».

Clic "Importer"
Clic « Importer »

Et le modèle « MAISON 3D 5 » est importé instantanément.

Importation modèle "MAISON 3D 5"
Importation modèle « MAISON 3D 5 »

Avec l’outil « Déplacer » je l’accroche par le coin inférieur gauche et je l’amène au contact du coin supérieur gauche du modèle « MAISON 3D 2 ».

Union des modèles 2 et 5 "MAISON 3D"
Union des modèles 2 et 5 « MAISON 3D »

Je répète la même opération avec le modèle « MAISON 3D 6 » concernant les toitures. J’ai maintenant ma construction complète.

Construction complète
Construction complète

Application des textures pour rendu plus réaliste

Je vais maintenant appliquer des textures pour plus de réalisme. Sur Sketchup le rendu est limité dans une utilisation « basique » par rapport à d’autres logiciels. Mais on peut quand même en travaillant un peu, arriver à un résultat très convenable.

Je commence par les enduits de façades, avant tout, pour pouvoir travailler sur l’ensemble des modèles qui constituent cette construction, je dois « éclater » les groupes, pour cela je prends l’outil « Sélectionner »,

Clic outil  "Sélectionner"
Clic outil « Sélectionner »

Ensuite je sélectionne toute la construction, lorsque je lâche le bouton « Gauche » de la souris, les groupes apparaissent en bleu,

Sélection de la construction
Sélection de la construction

Je place le curseur « flèche » dans le modèle, je clique sur le bouton « Droit » de la souris et dans la liste je clique sur « Éclater »,

Éclatement des groupes
Éclatement des groupes

Ceci fait, je peux maintenant travailler indépendamment sur chaque face des modèles,

Sélection individuelle des faces
Sélection individuelle des faces

Pour commencer, j’efface toutes les lignes de séparation concernant les modèles, 5 et 6,

Effacement des lignes de séparation
Effacement des lignes de séparation

Sur SketchUp nous avons un outil intitulé « Colorier », nous allons voir qu’il propose une multitude de possibilité de texturer un modèle.

Je clique donc sur « Colorier »,

Clic sur Colorier
Clic sur Colorier

Une large palette de couleur apparaît, je choisi et clique sur cette couleur pour les façades,

Choix de la couleur des façades
Choix de la couleur des façades

Je clique maintenant avec cet outil sur chacune des façades pour les colorier,

Coloriage des façades
Coloriage des façades

Ceci fait je vais maintenant appliquer une texture représentant des tuiles. Lorsqu’on prends l’outil « Colorier », on fait apparaître la palette de couleurs, mais en cliquant sur cet index, on accède à toute une série de propositions de textures diverses. Ce qui m’intéresse maintenant ce sont les textures de « couvertures ».

Propositions de textures
Propositions de textures

Je clique donc sur « couverture », et j’accède à une palette proposant quelques textures de couvertures.

Selon le région ou se trouve la construction, on peut choisir des ardoises.

Et appliquer la texture en cliquant sur la face concernée.

Couverture Ardoises
Couverture Ardoises

Ou bien des lauzes.

Couverture Lauzes
Couverture Lauzes

Pour ce modèle, ce sont les tuiles qui m’intéressent.

Couverture Tuiles
Couverture Tuiles

Cependant, je trouve que les tuiles sont trop petites et donc trop nombreuses, pour y remédier, je clique sur l’onglet « Edition ».

Onglet "Edition"
Onglet « Edition »

Dans cette fenêtre, j’ai 2 indicateurs de proportions de l’image, la largeur et la hauteur.

Fenêtres d'indications de proportions
Fenêtres d’indications de proportions

Je change simplement la largeur, la hauteur va s’indexer automatiquement. J’ai en largeur « 76,20 cm », j’indique maintenant « 106,20 » et je tape « Entrée ». Les tuiles ont changées de grandeur et elles sont moins nombreuses.

Changement de la largeur de l'image
Changement de la largeur de l’image

Maintenant la couleur ne me convient pas, j’ai juste en dessus les index de proportions des curseurs qui gèrent les 3 paramètres des couleurs de l’image , T pour la « teinte », S pour la « saturation », et L pour la luminosité. Je change la luminosité, j’ai 34 en luminosité, et 56 en saturation, je mets 48 en saturation et 46 en luminosité, et la couleur des tuiles correspond beaucoup mieux à mes attentes.

Réglage des paramètres de couleurs
Réglage des paramètres de couleurs

J’applique ensuite cette texture aux autres pans de toitures.

Applications de la texture sur les autres pans de toiture
Applications de la texture sur les autres pans de toiture

Pour plus de réalisme, je donne un peu de volume aux pans de toiture. Pour cela je prends l’outil « Pousser/Tirer », je le présente sur un pan de toiture. J’appui sur la touche Ctrl « contrôle » du clavier, un petit symbole + apparaît, il signifie que je vais créer une élévation et donner de l’épaisseur à la texture.

Outil "Pousser/Tirer" avec symbole +
Outil « Pousser/Tirer » avec symbole +

Je clique et tire vers le haut, je tape 5 sur le clavier numérique, et je donne ainsi 5 cm d’épaisseur à la texture.

Épaisseur de la texture
Épaisseur de la texture

Je fais de même sur l’autre versant,

Épaisseur de la texture second versant
Épaisseur de la texture second versant

Ensuite, je reprends l’outil « Pousser/Tirer », sans appuyer sur la touche « Ctrl », et j’étire de 5 cm tous les côtés de ces 2 pans de toiture, excepté le faîtage, cela créai un petit débordement de toiture qui donne plus de réalisme,

J’effectue les mêmes opérations sur la deuxième partie de toiture, et le résultat me paraît satisfaisant,

Débordement de toiture
Débordement de toiture

J’ai maintenant terminé cette septième étape,

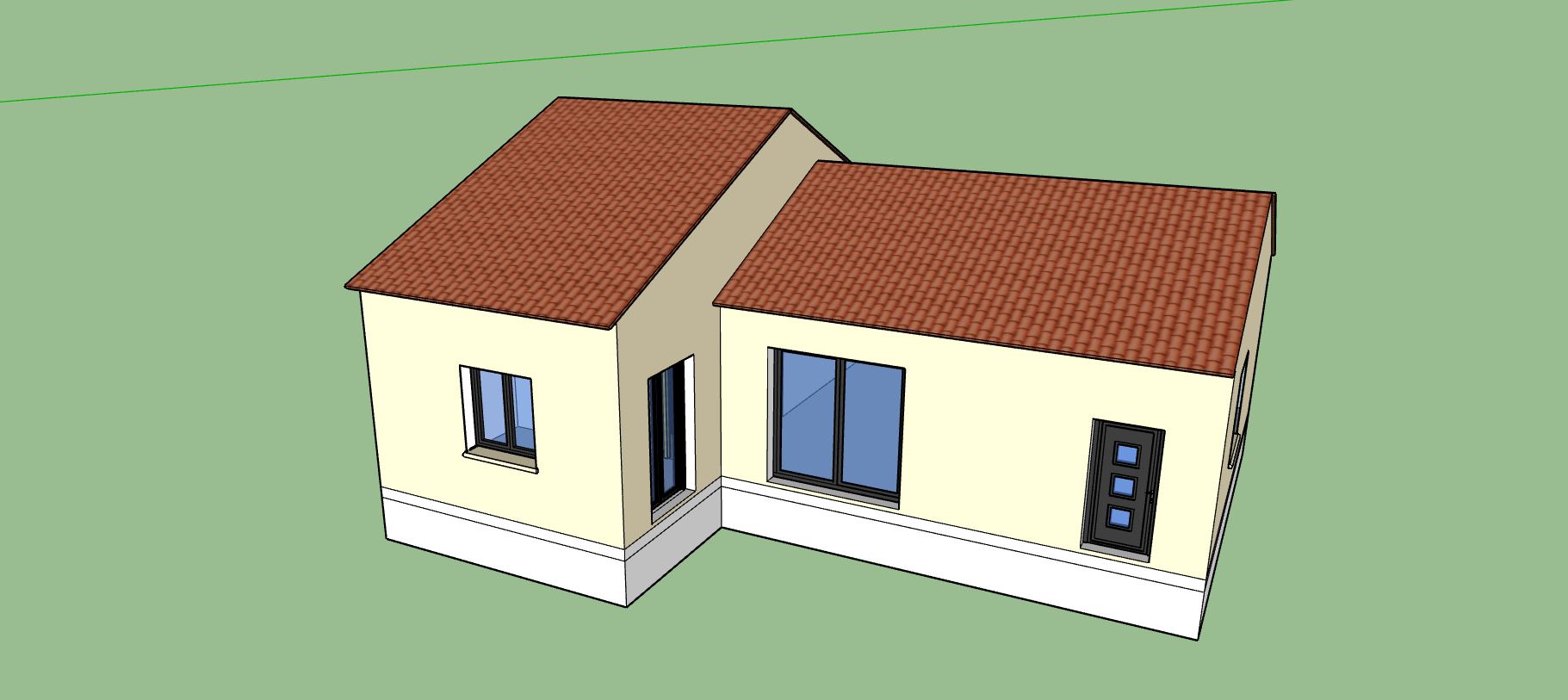

Fin de septième étape
Fin de septième étape

J’enregistre ce modèle sur mon bureau, je l’intitule « Réalisation de la Maison 1 »

Icône du modèle "Réalisation de la Maison 1"
Icône du modèle « Réalisation de la Maison 1 »
