Plan de Maison en 3D: Comment faire ? Etape 4

  • 8 min read

Lors des 3 précédents articles sur le sujet, nous avons vu:

  1. La réalisation de l’empreinte au sol de la maison
  2. La création du vide sanitaire et de la dalle du rez de chaussé
  3. L’élévation des murs extérieurs et la création des ouvertures

Pour ce quatrième article, nous allons voir comment importer les fichiers des différentes menuiseries (fenêtres, portes, porte d’entrée…) ainsi que leur mise en place dans le plan en 3 dimensions de la maison.

Se procurer les modèles .skp de toutes les menuiseries

Il y a 2 solutions possibles pour intégrer des modélisations 3D complètes des menuiserie:
– soit elles sont disponibles sur la 3D WahreHouse de Sketchup (banque online gratuite de modèles 3D)
– soit il vous faut les modéliser par vous même (c’est comme cela que je procède 😉).

Modèles de menuiseries 3D
Modèles de menuiseries 3D

1 – Recherche et import de modèles à partir de la WareHouse

La 3D Warehouse de Sketchup est un « entrepôt », une « bibliothèque » totalement gratuite ou vous trouverez une énorme quantité de modèles de toutes sortes d’objets et matériels. Avant de pouvoir y accéder, vous allez devoir vous y inscrire.

Pour cela il faut cliquer sur cette icône:

Clic sur l'icône "3D WareHouse"
Clic sur l’icône « 3D WareHouse »

Dans la page qui apparaît il faut cliquer sur « Créer un compte ».

Clic sur "Créer un compte"
Clic sur « Créer un compte »

Dans cette seconde page il faut suivre les instructions pour créer son compte.

Suivre les instructions
Suivre les instructions

Vous aurez ensuite votre propre compte avec votre intitulé et avatar si vous en avez un.

Votre compte est créé
Votre compte est créé

Il suffit ensuite de faire une requête dans l’onglet de recherche comme ici par exemple « fenêtres »

Recherche via l'onglet recherche
Recherche via l’onglet recherche

Et vous accéderez à de nombreuses propositions de modèles qu’il suffira de télécharger sur votre espace SketchUp.

De nombreux modèles sont disponibles gratuitement
De nombreux modèles sont disponibles gratuitement

Via la 3D WareHouse vous pouvez donc obtenir de nombreux modèles 3D pour vos diverse menuiseries. Personnellement, il m’arrive peu fréquemment d’utiliser les modèles proposés dans la WareHouse. Je préfère nettement modéliser mes propres objets et matériels.

2 – Création des menuiseries en 3D

Comme je le disais précédemment, j’ai préféré réaliser les modèles des menuiseries utilisées dans ce plan 3D. Vous trouverez chacun des modèles 3D en téléchargement direct via les liens disponibles dans les prochaines lignes de cet article.

J’ouvre donc mon modèle « MAISON 3 D 3 ».

J'ouvre  le fichier de travail
J’ouvre le fichier de travail

2-1 Import et mise en place des appuis de fenêtre

Le fichier .skp du modèle d’appuis de fenêtre en 140 cm de longueur est disponible en téléchargement direct via le lien ci-dessous.

Pour importer le modèle 3D de l’appuis de fenêtre, je clique sur l’onglet fichier et dans la liste je clique sur « Importer ».

Clic sur "Importer"
Clic sur « Importer »

Dans la liste qui apparaît, qui correspond aux documents qui sont sur mon bureau, je clique sur ce modèle.

Import du modèle 3D appuis de fenêtre en 140 cm
Import du modèle 3D appuis de fenêtre en 140 cm

Et ensuite je clique sur « Importation ».

Clic sur "Importation"
Clic sur « Importation »

Et mon appui de fenêtre se trouve dans mon espace SketchUp.

L'appuis de fenêtre est désormais dans mon espace Sketchup
L’appuis de fenêtre est désormais dans mon espace Sketchup

Je mets en place ce premier élément, pour cela je prends l’outil « Déplacer ».

Outil "Déplacer"
Outil « Déplacer »

Je clique sur l’appui de fenêtre.

A lire aussi :  Plan de maison sous SketchUp, comment faire ?
Clic sur l'appuis de fenêtre
Clic sur l’appuis de fenêtre

Et tout en gardant le doigt sur la touche je le déplace vers l’embrasure.

Déplacement vers l'embrasure
Déplacement vers l’embrasure

Je m’approche, en utilisant la molette de la souris.

Zoom sur l'embrasure avec la molette de la souris
Zoom sur l’embrasure avec la molette de la souris

Ensuite je fais un peu de gymnastique entre les approches, et les déplacements avec l’outil « Déplacer », et je choisi un point d’accroche,

Je clique, et j’amène ce point jusqu’à l’angle de l’embrasure,

Cela prends un peu de temps, jusqu’au contact entre le point d’ancrage et le point de destination, je lâche, et mon appui est en place.

Je procède de la même façon pour mettre en place tous les appuis de fenêtres, donc la première chambre,

La salle de bains

La seconde chambre,

Le salon et la cuisine,

Et la salle à manger,

2-2 Import et mise en place de la porte d’entrée

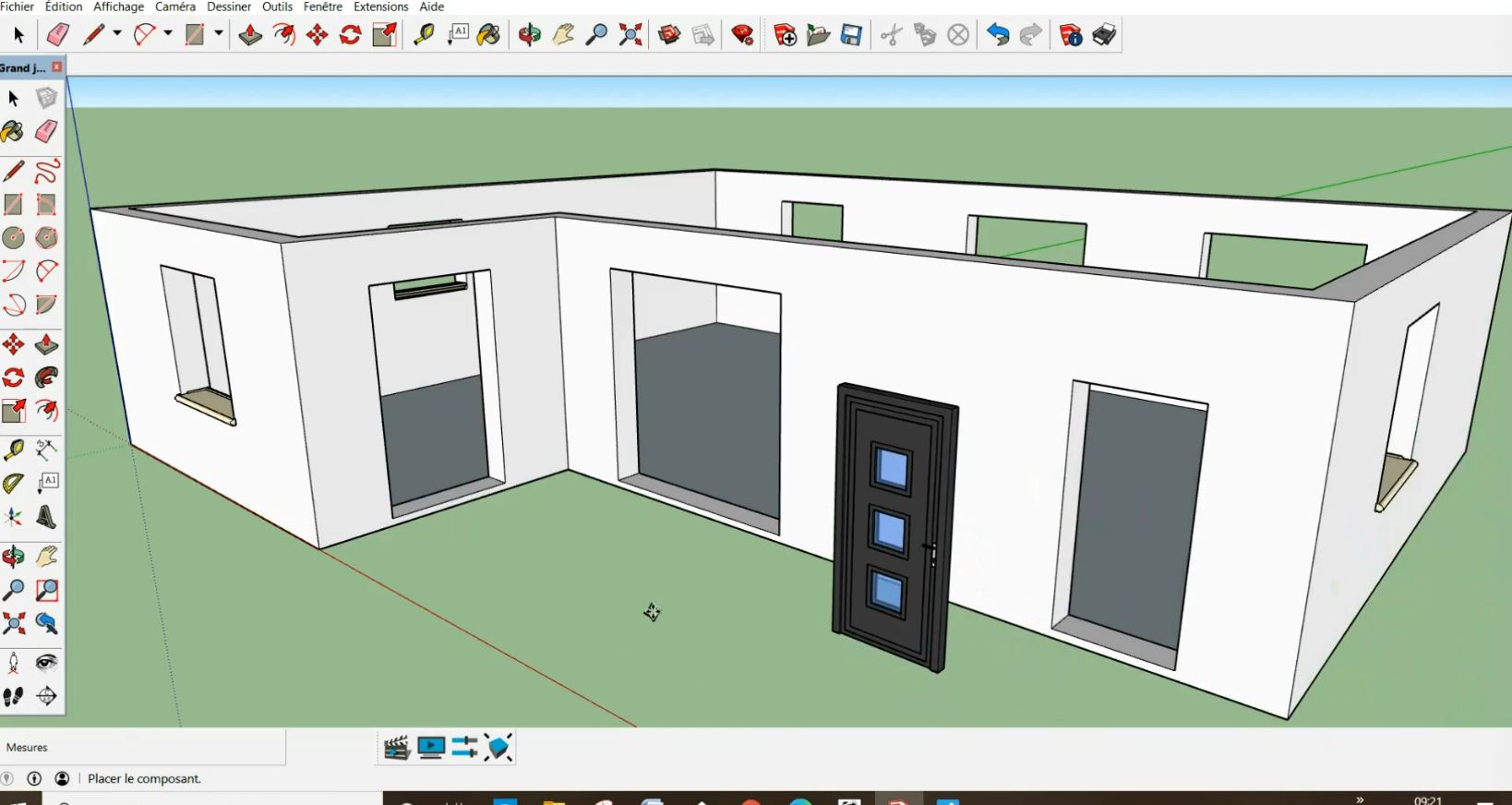

Je mets en place maintenant la porte d’entrée, en procédant de la même façon, onglet « Fichier », clic « Importer »,

Choix du modèle, clic « Importation »

Accroche et déplacement du modèle avec l’outil « Déplacer »,

Et mise en place,

2-3 Import et mise en place de la baie coulissante et de la porte fenêtre de la chambre

Je continue en mettant en place toutes les menuiseries extérieures, la grande baie coulissante et la porte fenêtre de la première chambre.

La fenêtre de la première chambre,

2-4 Import et mise en place des autres fenêtres

La fenêtre de la salle de bains,

La fenêtre de la seconde chambre,

Les fenêtres du salon et de la cuisine,

Et la fenêtre de la salle à manger,

Voilà c’est terminé pour cette quatrième étape, j’enregistre ce modèle sur mon bureau, je l’appelle: »MAISON 3 D 4″
