Plan de Maison en 3D : Comment faire ? Etape 1

Grâce au logiciel gratuit SketchUp, faire un plan de maison en 3D est à la portée de tous. Je vais vous montrer, comment personnellement je procède.

Remarque:
Avant tout, pour ceux qui ne connaissent pas ce logiciel, j’ai fait une série d’articles et vidéos explicatives de son fonctionnement, de sa prise en main et des différents outils de travail.
Disponibles ici

L’objectif de cette série d’article est donc de faire le plan en 3D d’une maison de plain pied. Elle sera assez simple mais la méthodologie employée ici s’adapte à tous les plans que vous pouvez imaginer.

Etape 1: Réalisation de l’empreinte au sol de la construction

Dans ce premier article on va donc s’attacher à réaliser l’empreinte au sol de notre maison.
Tout part de là…. 😎
Premièrement, j’ouvre le logiciel Sketchup via un clic sur l’icône présente sur le bureau Windows.

On ouvre le logiciel Sketchup
On ouvre le logiciel Sketchup

La première fenêtre apparaît, je clique en bas à droite sur « commencer à utiliser SketchUp » :

Commencer à utiliser Sketchup
Commencer à utiliser Sketchup

Dans la nouvelle fenêtre qui apparaît, je clique sur « Affichage ».

Un clic sur Affichage

Puis sur « Barre d’outils ».

Barre d'outils sketchup
Barre d’outils sketchup

Ensuite je sélectionne dans la liste « Grand jeu d’outils ».

Grand jeu d'outils
Grand jeu d’outils

Et enfin en descendant dans la liste sur « Premiers pas ».

On sélectionne "Premiers pas"
On sélectionne « Premiers pas »

Ceci fait, j’élimine la figurine en cliquant dessus et sur la touche supprimer, elle ne me sera d’aucune utilité.

Je supprime la "figurine"
Je supprime la « figurine »

Avant de commencer, je dois définir l’unité de mesure avec laquelle je désire travailler. Pour cela, je clique sur l’onglet « fenêtre ».

Choix de l'unité de mesure
Choix de l’unité de mesure

Ensuite sur « Infos sur le modèle ».

Choix de l'unité de mesure
Choix de l’unité de mesure…

Puis dans les unités de longueurs sur « cm ».

Je choisi les centimètres
Je choisi les centimètres

Je réalise maintenant qu’il me manque les outils « standard ». Pour les faire apparaître, je clique sur « Affichage », « Barre d’outils » et sur « Standard » et j’ai maintenant quelques outils supplémentaires.

Affichage des outils standards
Affichage des outils standards

Passage du plan 2D au plan de la maison en 3D

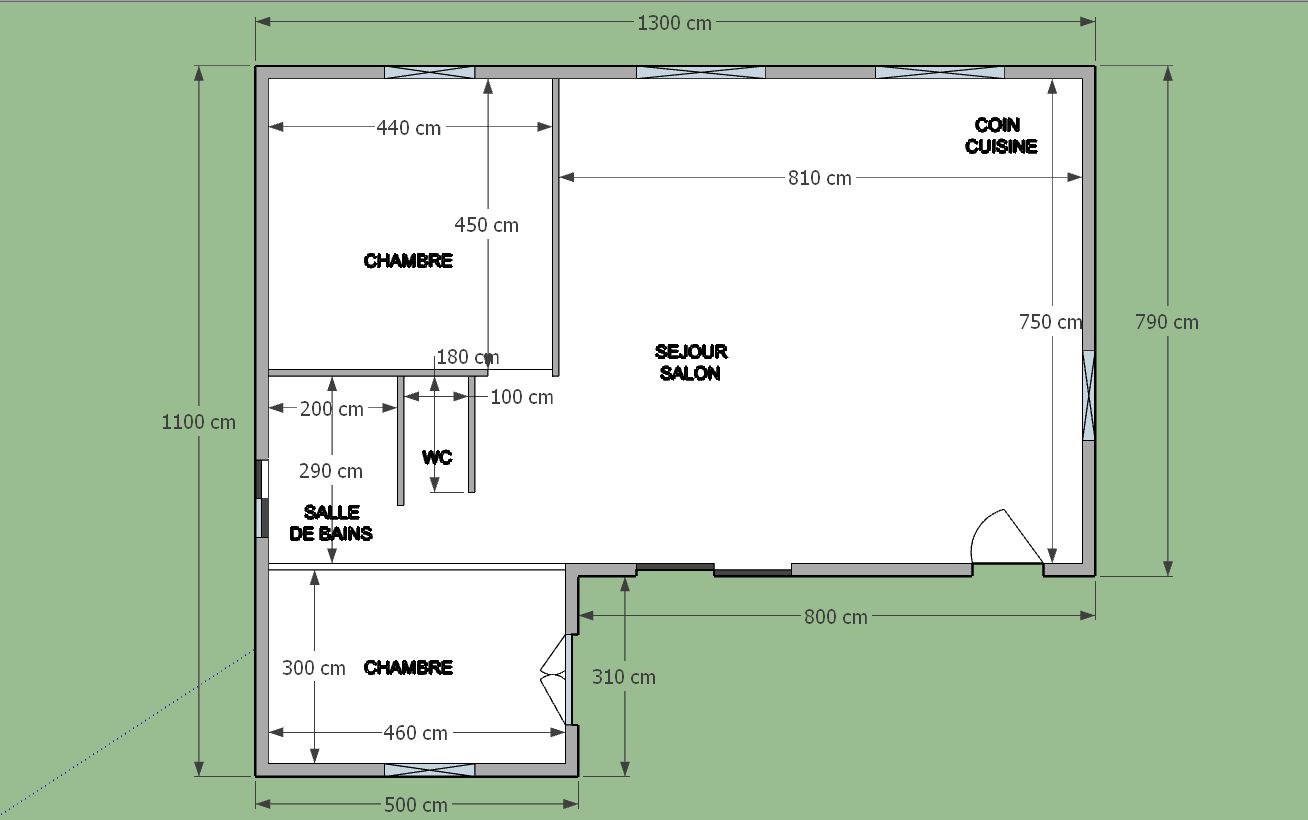

Avant de commencer ce plan en 3 Dimensions, j’ai bien évidemment réalisé un plan en deux dimensions de mon projet. J’ai donc toutes les côtes nécessaires pour travailler.

Plan  maison en 2D avec toutes les côtes
Plan maison en 2D avec toutes les côtes

Je reviens maintenant sur mon modèle SketchUp et je créé la forme de départ de base de la maison, à savoir un rectangle de 1300 cm sur 1100 cm. Pour se faire, je clique sur l’outil rectangle.

Je reviens sous Sketchup
Je reviens sous Sketchup

Je place le curseur sur le point des trois axes, puis clique et déplace mon curseur en diagonale. Pour obtenir les dimensions exactes de mon rectangle, je saisie alors sur mon clavier numérique les valeurs 1300;1100. J’obtiens alors instantanément un rectangle aux mesures désirées. Pour le recentrer je clique sur l’outil main.

Je créé un rectangle de 1300;1100 cm
Je créé un rectangle de 1300;1100 cm

Et je déplace mon rectangle dans l’espace du modèle.

je déplace mon rectangle dans l'espace du modèle
je déplace mon rectangle dans l’espace du modèle

Ensuite, je trace sur cette surface les côtes extérieures de l’emprise au sol de la construction, pour cela j’utilise l’outil « Mètre », la première côte que je trace est celle-ci:

J'utilise l'outil mètre
J’utilise l’outil mètre

Un clic sur l’outil « Mètre », puis je place le curseur sur le côté du rectangle, je clique sur la ligne et je déplace le curseur latéralement, je tape sur le clavier 500 et sur la touche « Entrée », ma ligne de travail se trouve bien à 500 cm.

Je trace ma ligne de travail
Je trace ma ligne de travail
Je tire l'outil mètre
Je tire l’outil mètre…
... jusqu'à la dimension souhaitée
… jusqu’à la dimension souhaitée

Je trace maintenant de la même façon en prenant cette seconde côte, la deuxième ligne qui détermine le pourtour de la construction :

Je trace la seconde côte
Je trace la seconde côte
Les 2 lignes de travail sont tracées
Les 2 lignes de travail sont tracées

Mes 2 lignes de travail sont en place.
A l’aide de l’outil « crayon », je dessine le pourtour de la zone ainsi déterminée.

Je me sers de l'outil crayon
Je me sers de l’outil crayon

Je positionne le crayon sur ce point et je clique.

Je clique sur ce point
Je clique sur ce point

Puis je vais sur cet autre point et je clique. Je tape sur la touche « Echap », je reviens sur ce point, je clique, je me rends sur cet autre point et je clique, mes deux lignes sont tracées.

Je clique sur ce deuxième point
Je clique sur ce deuxième point

Je supprime maintenant la zone inutile, pour cela je prends l’outil « Effacer ».

J'efface la zone inutile
J’efface la zone inutile

Je clique sur ce trait et j’efface.

J'efface le 1er trait
J’efface le 1er trait

Ensuite sur l’autre trait et j’efface,

J'efface le deuxième trait
J’efface le deuxième trait

Je supprime également de la même manière les deux lignes de travail.

Suppression des 2 lignes de travail
Suppression des 2 lignes de travail
Suppression des 2 lignes de travail
Suppression des 2 lignes de travail

J’ai maintenant l’empreinte exacte de ma construction.

Empreinte de la maison
Empreinte de la maison

Sauvegarder notre fichier de travail

Voilà c’est terminé pour la première étape. A noter qu’il est important d’enregistrer régulièrement pour ne pas perdre toutes les données. De plus on peut faire des pauses et reprendre le travail ultérieurement, pour cela il faut cliquer sur « Fichier »:

Clic sur fichier
Clic sur fichier

Ensuite sur « Enregistrer sous »:

Clic sur Enregistrer sous
Clic sur Enregistrer sous

Enregistrez votre fichier Sketchup à l’emplacement de votre choix. Personnellement j’enregistre dans un premier temps sur le bureau, préalablement il faut nommer le modèle, celui-ci je l’appelle « MAISON 3 D 1 »

Sauvegarde du fichier sur le bureau Windows
Sauvegarde du fichier sur le bureau Windows

Ceci fait, je clique sur « Enregistrer », et à chaque fois la même question apparaît, je clique alors sur oui pour que les avancées soient enregistrées.

C'est sauvegardé !
C’est sauvegardé !

Je retrouve donc ensuite sur mon bureau une icône concernant ce modèle, il me suffira de cliquer dessus pour le rouvrir et continuer à travailler sur ce modèle.
