Plan de Maison en 3D: Comment faire ? Etape 2

La première étape était consacrée à la prise en main du logiciel SketchUp et à la réalisation de l’empreinte au sol de la construction. Dans cette seconde étape nous allons nous consacrer à la réalisation des murs du vide sanitaire et de la dalle du rez de chaussé.

Je reprends donc mon modèle SketchUp avec l’empreinte de la construction. Je vais commencer par représenter les murs extérieurs (de 20 cm de largeur). Puis je réaliserais un vide sanitaire de 80 cm de hauteur.

Les murs et le vide sanitaire

1 – Traçage des murs

Je prends l’outil « décalage », je clique:

Je prends l'outil "Décalage"
Je prends l’outil « Décalage »

Je le présente sur la ligne la plus proche, je clique:

Je sélectionne par un clic la ligne la plus proche
Je sélectionne par un clic la ligne la plus proche

Je déplace le curseur vers l’intérieur de la surface:

Déplacement du curseur vers l'intérieur de la surface
Déplacement du curseur vers l’intérieur de la surface

Je tape 20 sur le clavier et Entrée, et l’empreinte des murs extérieurs est créée.

Je saisie la valeur 20 avec le clavier numérique
Je saisie la valeur 20 avec le clavier numérique

2 – Élévation des murs

Je procède maintenant à l’élévation des murs du vide sanitaire. Pour cela je prends l’outil « pousser/tirer ».

Je prends l'outil "Pousser/Tirer"
Je prends l’outil « Pousser/Tirer »

Je clique sur l’outil et je le positionne n’importe où sur la surface du mur.

Curseur positionné sur la surface du mur
Curseur positionné sur la surface du mur

J’appuie sur le bouton gauche de la souris. Et tout en restant appuyé, je tire vers le haut de quelques cm, je lâche la souris, je tape 80 sur le clavier et sur la touche « Entrée ». Le mur s’élève et fait maintenant 80 cm de hauteur 👍

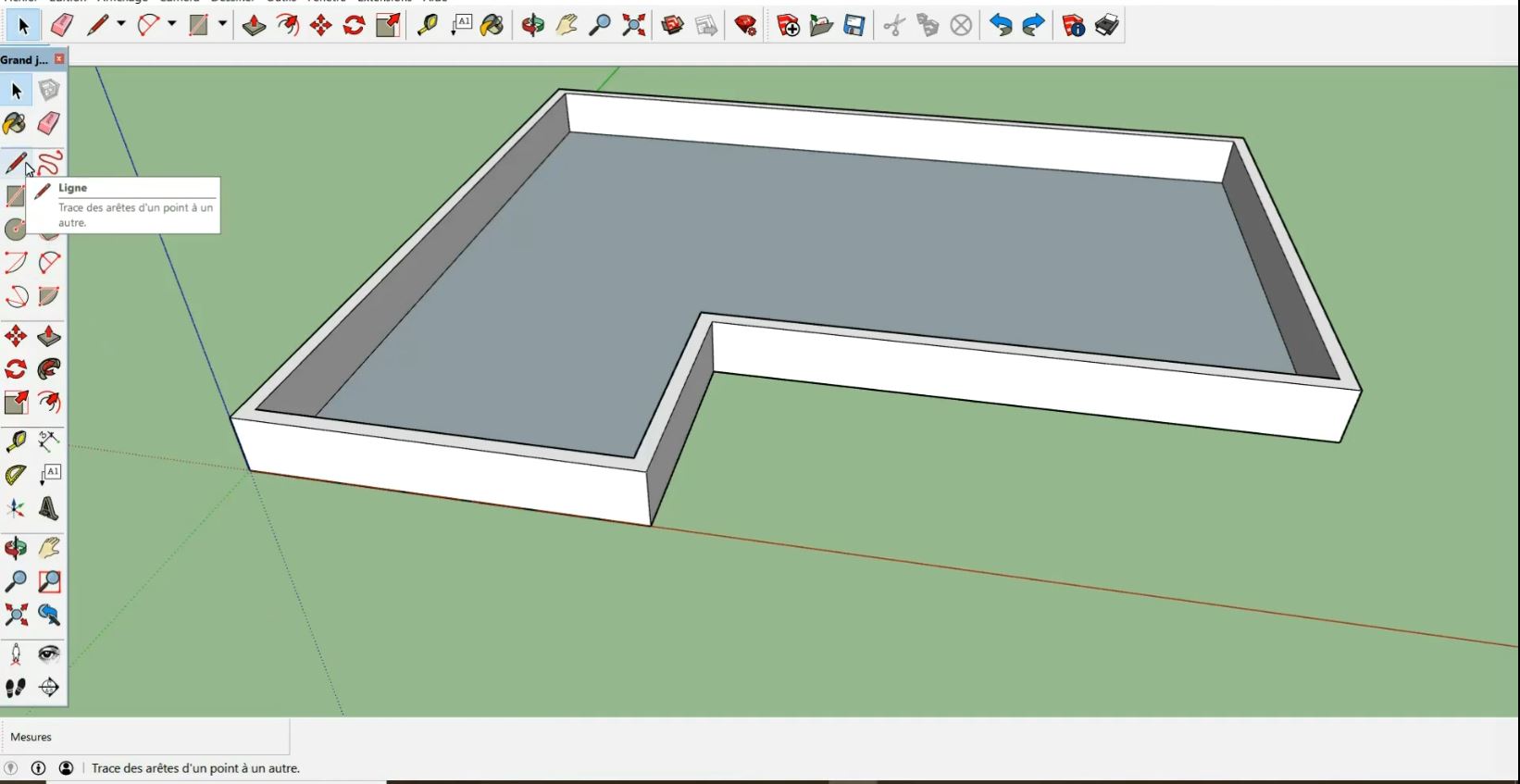

Mur du vide sanitaire (80 cm)
Mur du vide sanitaire (80 cm)

Arrivé à ce stade pour figer cette vue du modèle sur laquelle je veux pouvoir revenir à tout moment, je créai une « Scène », pour cela je clique sur affichage:

Clic sur "Affichage"
Clic sur « Affichage »

Je descends dans la liste jusqu’à « Animation »,

Clic sur "Animation"
Clic sur « Animation »

Je glisse à droite sur « Ajouter une scène » et je clique

Clic sur "Ajouter une scène"
Clic sur « Ajouter une scène »

J’ai maintenant une scène de créée, je peux la voir en haut à gauche.

La scène 1
La scène 1

3 – Mise en place de la dalle

Posée sur le mur du vide sanitaire se trouve un dalle composée de poutrelles + hourdis + chape béton. cette dalle a généralement une épaisseur qui se situe entre 16 et 20 cm. Nous allons maintenant dessiner cette dalle un peu à l’écart de l’élément que nous venons de créer.
Pour cela je clique sur une arête extérieure du mur.

1 clic sur une arête extérieure du mur
1 clic sur une arête extérieure du mur

Elle devient alors bleue. J’appuie maintenant sur la touche CTRL ou « Contrôle » du clavier et tout en maintenant cette touche enfoncée, je clique sur toutes les autres arêtes extérieures du mur. Elles se colorent toutes en bleue et sont maintenant sélectionnées.

Toutes les arêtes sont sélectionnées
Toutes les arêtes sont sélectionnées

Lorsque j’ai cliqué sur la dernière arête, sans bouger le curseur, je clique sur le bouton droit de la souris et dans la fenêtre qui apparaît je clique sur « Créer un groupe ».

1 clic sur "Créer un groupe"
1 clic sur « Créer un groupe »

Le groupe d’arêtes est alors créé.

Le groupe est créé
Le groupe est créé

Pour créer la dalle à l’écart du modèle, je clique sur l’outil « Sélectionner ».

1 clic sur l'outil "sélectionner"
1 clic sur l’outil « sélectionner »

Je le présente sur une arête je clique et mon groupe est alors saisi.

Le groupe est sélectionné
Le groupe est sélectionné

Je déplace ce groupe d’arêtes en glissant sur l’axe rouge. Je tape 3000 et Entrée, je prends l’outil « Panoramique », la « Main », je me déplace dans l’espace et je m’éloigne en tournant la molette de la souris vers l’arrière.

Je déplace le groupe
Je déplace le groupe

Mon groupe se trouve maintenant à 30 mètres du modèle.

Le groupe est loin du premier élément
Le groupe est loin du premier élément

Pour pouvoir travailler sur ce groupe, je le sélectionne en cliquant sur une arête.

Je sélectionne le groupe par 1 clic
Je sélectionne le groupe par 1 clic

Je clique alors sur la touche droite de la souris et dans la fenêtre qui apparaît je clique sur « Eclater ».

Clic sur "Eclater"
Clic sur « Eclater »

Le groupe est dissous, je prends alors l’outil « Ligne » et je retrace une arête.

Avec l'outil "Ligne" je trace 1 arête
Avec l’outil « Ligne » je trace 1 arête

Une nouvelle surface apparaît:

Une nouvelle surface apparaît
Une nouvelle surface apparaît

Je créé maintenant une dalle de 20 cm d’épaisseur, pour cela je prends l’outil « Pousser/Tirer ».

Je prends l'outil "Pousser/tirer"
Je prends l’outil « Pousser/tirer »

Je le présente sur cette surface, je clique

je sélectionne la surface
je sélectionne la surface

Je tire vers le haut,

Je tire vers le haut
Je tire vers le haut

Je tape 20 sur le clavier et ma dalle de 20 cm d’épaisseur est créée.

La dalle de 20 cm est créée
La dalle de 20 cm est créée

Je prends maintenant l’outil « Sélectionner ».

Je prends l'outil "Sélectionner"
Je prends l’outil « Sélectionner »

Je place le curseur un peu à l’écart de cette dalle, je clique, je garde l’appui sur la touche et en effectuant un déplacement en diagonale, je créai un cadre qui englobe ce modèle.

Je sélectionne l'élément
Je sélectionne l’élément

Je lâche la touche et le modèle devient bleu, il est sélectionné.

L'élément est sélectionné
L’élément est sélectionné

Je place maintenant le curseur sur ce modèle, je clique sur la touche droite de la souris et dans la fenêtre je clique sur « créer un groupe ».

Je créé un groupe
Je créé un groupe

Je m’approche en manœuvrant la roulette de la souris vers l’avant.

La molette de la souris permet de zoomer
La molette de la souris permet de zoomer

Je prends l’outil « Déplacer », je clique sur la dalle et je déplace vers les murs du vide sanitaire:

Avec l'outil "Déplacer", je déplace la dalle vers le vide sanitaire
Avec l’outil « Déplacer », je déplace la dalle vers le vide sanitaire

Je m’approche maintenant, je clique toujours avec le même outil sur ce point:

1 clic sur ce point
1 clic sur ce point

Et je l’amène au contact du coin des murs:

Au contact du point du mur
Au contact du point du mur

Je m’éloigne pour voir le modèle final dans son ensemble

Le vide sanitaire et la dalle sont parfaitement alignés
Le vide sanitaire et la dalle sont parfaitement alignés

Voilà, le vide sanitaire et la dalle du rez de chaussé sont terminé. Il ne me reste plus qu’à enregistrer le travail sur le bureau.
Je nomme ce fichier « MAISON 3 D 2 »

Fichier de sauvegarde
Fichier de sauvegarde
