Plan de Maison en 3D: Comment faire ? Etape 3

Lors de 2 premières étapes nous avons pris en main le logiciel SketchUp et nous avons successivement:

  1. Créé l’emprise au sol de la construction
  2. Créé le vide sanitaire et la dalle du rez de chaussé

Élévation des murs extérieurs et implantation des ouvertures

Cette troisième étape est consacrée à l’élévation des murs extérieurs, et à l’implantation des embrasures de fenêtres et portes extérieures.

1 – L’élévation des murs extérieurs

Pour cela, j’ouvre mon premier modèle qui concerne l’emprise au sol.

J'ouvre le fichier final de l'étape 1
J’ouvre le fichier final de l’étape 1

Quels que soient les éléments de construction (blocs béton ou briques) généralement ils font 20 cm d’épaisseur. A cela il faut ajouter 10 cm pour l’isolation thermique (laine de verre ou autre) et 2 cm pour le plaquage (Placo).
Les murs extérieurs font donc environ 32 cm d’épaisseur.

Je prends l’outil « Décalage » et je créé une zone périphérique de 32 cm.

Je sélectionne l'outil "Décalage"
Je sélectionne l’outil « Décalage »

Je tape 32 et et appuis sur la touche »Entrée ».

Je saisi 32 cm
Je saisi 32 cm

Je prends ensuite l’outil « Pousser/Tirer ».

Je sélectionne l'outil "Pousser/tirer"
Je sélectionne l’outil « Pousser/tirer »

Je positionne l’outil « Pousser/Tirer » sur la surface correspondant aux murs.

Outil "Pousser/Tirer" sur la zone des murs
Outil « Pousser/Tirer » sur la zone des murs

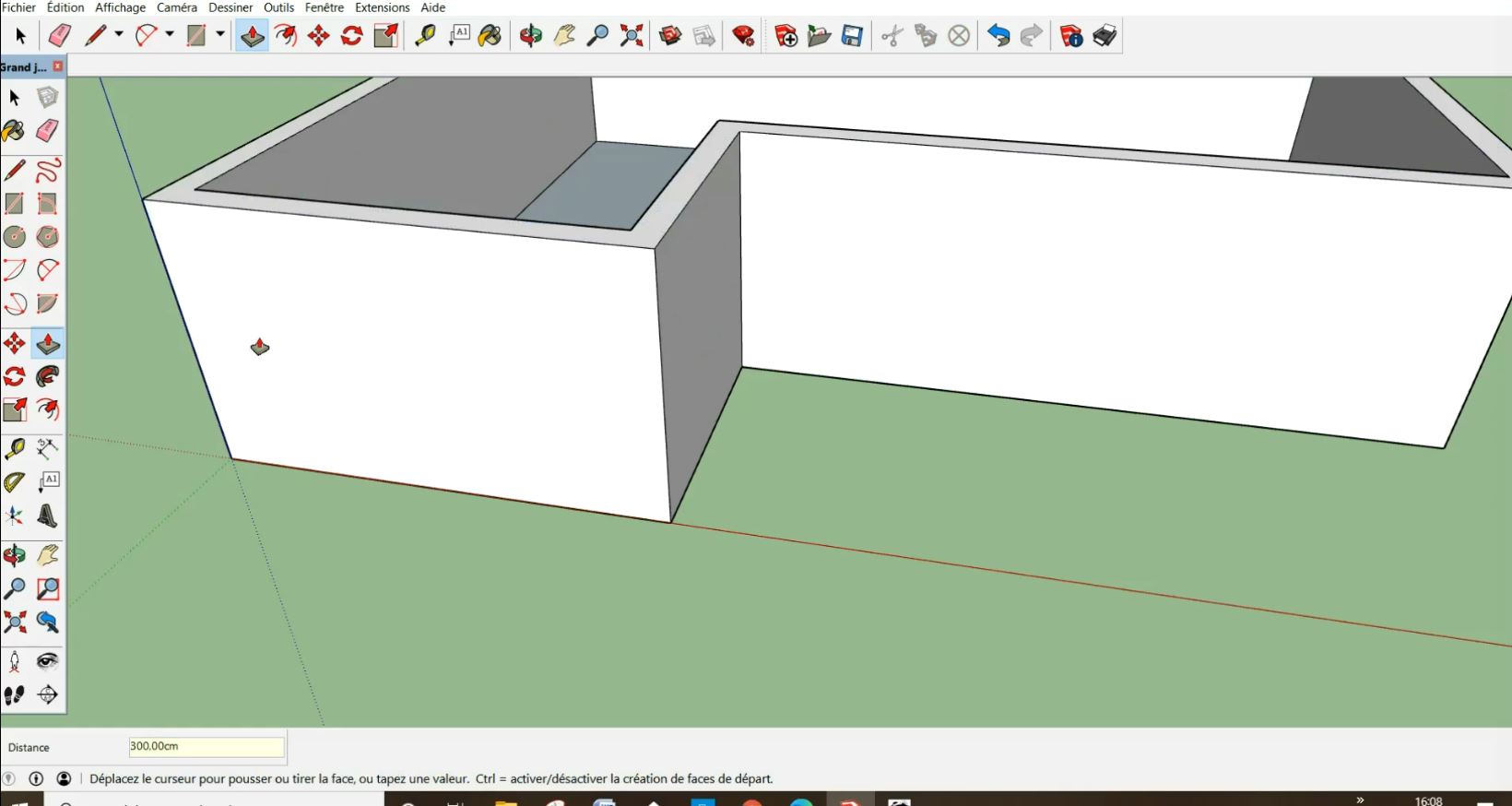

Je clique et je tire vers le haut. Je saisie alors 300 et « Entrée ». Ce qui revient à réaliser une élévation des murs maîtres de 300 cm de hauteur.

Élévation des murs périphérique de 300 cm
Élévation des murs périphérique de 300 cm

2 – Implantation des ouvertures

Nous allons maintenant dessiner les différentes ouvertures: portes, baies vitrées, fenêtres….
Pour cela, je commence par les fenêtres de 140 cm de largeur et 145 cm de hauteur, pour cela je consulte mon plan en 2 dimensions,

Pour implanter cette première ouverture, je dois connaître sa distance par rapport à un coin du mur, pour cela je prends l’outil « Cotation »:

Je clique sur cet angle de la construction:

Je clique ensuite sur le coin de la fenêtre, je descends un peu et j’ai la mesure exacte de cet emplacement.

A faire un plan en 3 dimensions d’une construction, pour un maximum de réalisme, autant respecter le plus possible les normes de construction.

Donc concernant les fenêtres, il faut respecter la norme de hauteur de l’allège, c’est le terme employé pour désigner la distance minimale entre le sol fini et le bas de la fenêtre, celle-ci est de 90 cm.

Il faut tenir compte de l’espace à conserver pour la réalisation du sol fini, environ 8 cm pour un ragréage et la pose du carrelage, mais il faut tenir compte aussi de l’appui de fenêtre qui fait 10 cm d’épaisseur.

Donc mes fenêtres « basses », font 140 cm de largeur sur 145 cm de hauteur, je dois placer le bas de l’embrasure de la fenêtre de cette chambre à 90 cm plus 8 cm pour le carrelage soit 98 cm, à cette mesure j’enlève 10 cm pour l’épaisseur de l’appui de fenêtre, soit au final 88 cm.

Pour implanter cette première embrasure, je prends l’outil « Orbite »:

Je place le curseur à peu près au centre, sous le modèle, en appuyant sur la touche gauche de la souris je peux naviguer autour de lui, le voir sous tous les angles, et choisir la vue qui me convient.

Ceci fait je prends l’outil « Mètre »

Je le présente à la base et je place une première ligne horizontale de travail à 8 cm de hauteur, ce qui correspond au carrelage,

Puis comme convenu, une autre ligne horizontale à 88 cm de la première, qui correspond à la distance entre le sol fini et la base de l’appui de fenêtre.

Ensuite je place une ligne verticale à 200 cm de l’angle gauche de la construction, pour la positionner.

Puis une autre ligne verticale à 140 cm de cette dernière, ce qui correspond à la largeur de la fenêtre,

Et enfin une ligne horizontale à 155 cm de la base de l’appui de fenêtre.

Ma fenêtre est positionnée, je prends l’outil « Ligne »

Je trace toutes les lignes du pourtour de l’embrasure,

Je prends maintenant l’outil « Effacer »,

Et j’efface toutes les lignes de travail,

Ensuite je prends l’outil « Pousser/Tirer »,

Je le présente sur la surface de l’embrasure,

Je clique et pousse vers l’avant, je tape 32 et « Entrée », et l’embrasure est créée.

L’Allège des fenêtres hautes, sera de 143 cm à partir du sol fini, ici fenêtre largeur 125 cm sur hauteur 100 cm,

Là fenêtre largeur 200 cm hauteur 100 cm,

Je fais maintenant toutes les embrasures de fenêtres « Basses et Hautes », ici la salle de bains,

Là, la seconde chambre, le salon, et la cuisine,

Et enfin la salle à manger,

Je continue, par la porte-fenêtre de la première chambre, dimensions: largeur 140 cm hauteur 243 cm

Ensuite je fais l’embrasure de la grande baie coulissante, dimensions: largeur 240 cm hauteur 243 cm.

Et pour finir l’embrasure de la porte d’entrée, dimensions: largeur 100 cm hauteur 210 cm

Voilà, cette troisième étape est terminée, j’enregistre ce modèle sur mon bureau, je le nomme: « MAISON 3 D 3 »
