Plan de Maison 3 Dimensions: Comment faire ? Etape 6

  • 6 min read

Dans les cinq premières étapes je démontre comment personnellement je procède pour réaliser un plan en 3D d’une maison en utilisant SketchUp, logiciel génial et gratuit.

Ces cinq étapes ont permis de prendre en main le logiciel et de créer les deux tiers de la construction,

Résultat étapes de 1 à 5
Résultat étapes de 1 à 5

Dans cette sixième étape, je commence l’élaboration de la toiture, pour cela je reviens au modèle « MAISON 3 D 1 »,

Modèle MAISON 3 D 1
Modèle MAISON 3 D 1

Que ce soit une dalle ou un faux plafond, il faut compter environ 20 cm d’épaisseur, je fais donc une dalle de 20 cm, procédure habituelle, outil « Pousser/Tirer », hauteur 20 cm, et « Entrée »

Création d'une dalle plafond
Création d’une dalle plafond

Je créai maintenant l’empreinte d’un mur périphérique de 20 cm, outil « Décalage », largeur 20 cm et « Entrée »,

Création d'un mur périphérique de 20 cm
Création d’un mur périphérique de 20 cm

Je créai ensuite deux parties de combles, outil « Mètre », pour les lignes de travail,

Création deux parties de combles
Création deux parties de combles

Outil « Ligne » pour séparer les zones, séparation zone 1,

Séparation zone 1
Séparation zone 1

Séparation zone 2,

Séparation zone 2
Séparation zone 2

Élévation du mur zone 1 de 40 cm,

Élévation mur zone 1 de 40 cm
Élévation mur zone 1 de 40 cm

Élévation du mur zone 2 de 20 cm,

Élévation du mur zone 2 de 20 cm
Élévation du mur zone 2 de 20 cm

Je fais maintenant un décalage de surface sur chaque zone, je commence par la zone 2, je sépare à ce niveau avec l’outil « Ligne »,

Séparation des zones
Séparation des zones

Je prends ensuite l’outil « Décalage »,et je créai un décalage vers l’extérieur de la surface de 20 cm,

Décalage extérieur de 20 cm zone 2
Décalage extérieur de 20 cm zone 2

Je fais de même avec la zone 1,

Décalage extérieur de 20 cm zone 1
Décalage extérieur de 20 cm zone 1

J’efface ensuite les lignes indésirables à l’intérieur des surfaces,

Effacement des lignes indésirables
Effacement des lignes indésirables

Je supprime ensuite le décalage sur les façades de pignons, je commence par la zone 1, je trace avec l’outil « Ligne » les zones à supprimer,

Tracé des zones à supprimer
Tracé des zones à supprimer

Et j’efface ces deux zones,

Débordements sur zone 1 effacés
Débordements sur zone 1 effacés

Je fais de même pour la zone 2, j’efface cette zone,

Effacement débordement pignon zone 2
Effacement débordement pignon zone 2

Je créai maintenant les pignons de toiture, pour la zone 1, je mesure avec l’outil « Cotation » sa longueur fait 1140 cm,

Longueur de la zone 1
Longueur de la zone 1

Je place avec l’outil « Mètre », une ligne de travail à 590 cm, soit un peu plus de la moitié, pour une question d’harmonie avec la toiture de la zone 2

Ligne de travail centrale zone 1
Ligne de travail centrale zone 1

Avec l’outil « Ligne », je trace un trait vertical de 250 cm, à chaque extrémité de cette ligne de travail,

Traits verticaux hauteur du pignon
Traits verticaux hauteur du pignon

Je créai ensuite les pignons en reliant les points supérieurs des traits verticaux avec les points d’extrémités de la zone, sur chaque façade.

Premier pignon de la zone 1
Premier pignon de la zone 1

Second pignon de la zone 1,

Second pignon de la zone 1
Second pignon de la zone 1

Je relie ensuite les deux points supérieurs des pignons,

Tracé entre les points supérieurs du pignon
Tracé entre les points supérieurs du pignon

Les deux pans de toiture de la zone 1 sont créés,

Création des 2 pans de toiture de la zone 1
Création des 2 pans de toiture de la zone 1

Je créai ensuite les pignons de la zone 2, la hauteur ici sera de 180 cm,

Création des pignons de la zone 2
Création des pignons de la zone 2

Ensuite en reliant les points d’extrémités de largeur de la zone et les points supérieurs des hauteurs, je créai les pignons,

Réalisation des pignons de la zone 2
Réalisation des pignons de la zone 2

Maintenant en reliant les 2 points supérieurs des pignons, je créai les 2 pans de toiture de la zone 2,

Création des pans de toiture de la zone 2
Création des pans de toiture de la zone 2

J’efface ensuite tous les traits inutiles,

Effacement des traits inutiles
Effacement des traits inutiles

Voilà, c’est terminé pour la sixième étape.

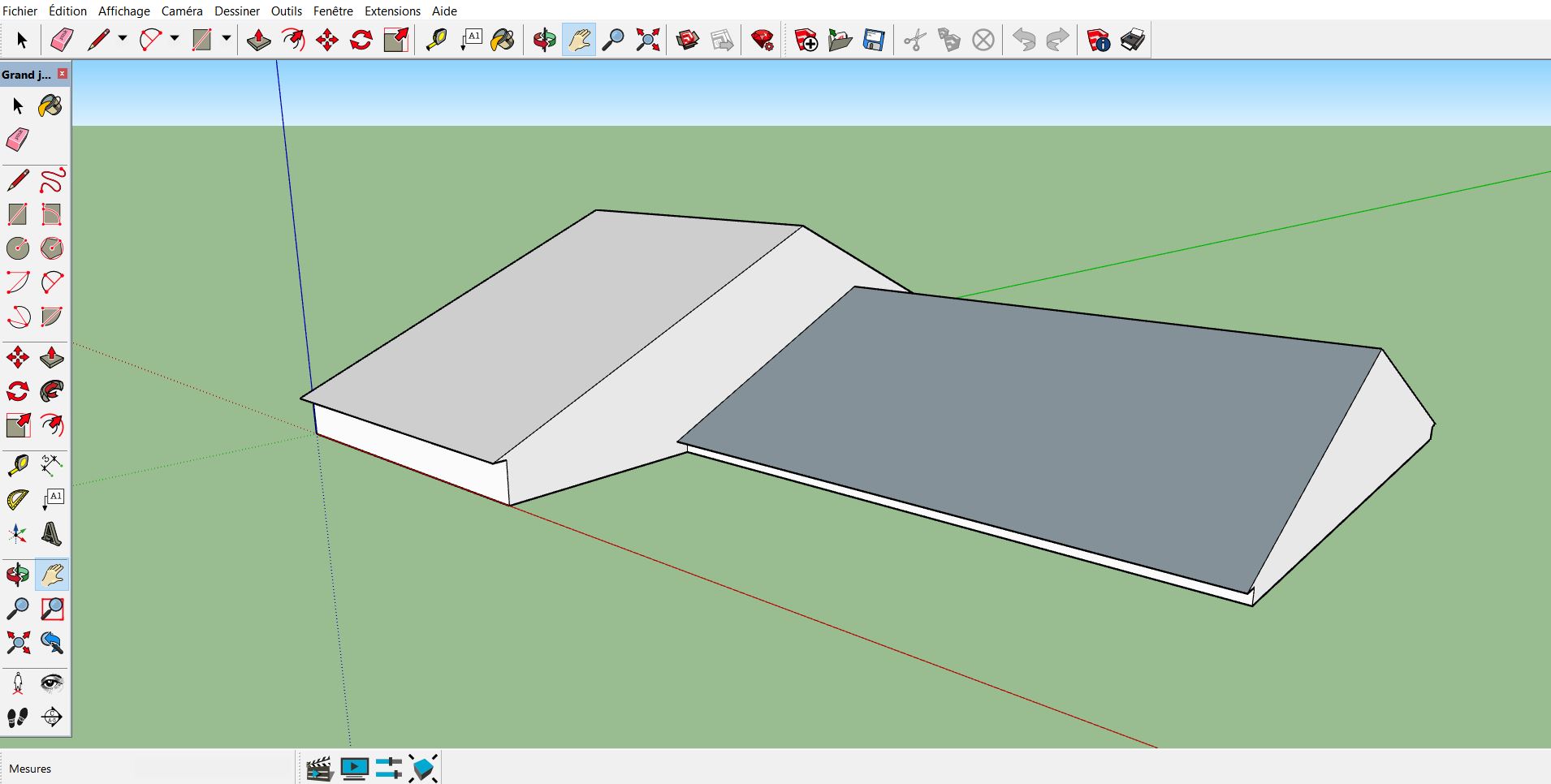

Toitures terminées
Toitures terminées
