Utiliser un pied à coulisse numérique

Dans un précédent article, nous avons vu l’utilisation d’un pied à coulisse classique à Vernier. Cette fois-ci, nous allons prendre en main un pied à coulisse de type numérique (ou digital).
Bien qu’il soit peu onéreux, ce type de pied à coulisse n’en est pas moins un outil de qualité. Il est tout aussi précis que le modèle à Vernier même si sa précision ne va pas au-delà de 1/10e de millimètre. Cette précision de mesure suffit amplement dans de nombreuses situations de bricolage.

▶ Vidéo: Comment utiliser un pied à coulisse numérique ?

Utilisation d’un pied à coulisse numérique

▶ Déballage

Pied à coulisse numérique
Pied à coulisse numérique

Une batterie (pile) de rechange est fournie dans le packaging.

Batterie de secours
Batterie de secours

C’est une pile bouton du type SR44 OU LR44.

Pile bouton
Pile bouton

Il suffit d’ôter cette languette qui empêche la connexion de la pile pour que le pied à coulisse soit opérationnel.

Languette isolante
Languette isolante

▶ Fonctionnement du pied à coulisse numérique

Dès sa mise en fonction, le pied à coulisse est calibré en mode millimétrique.

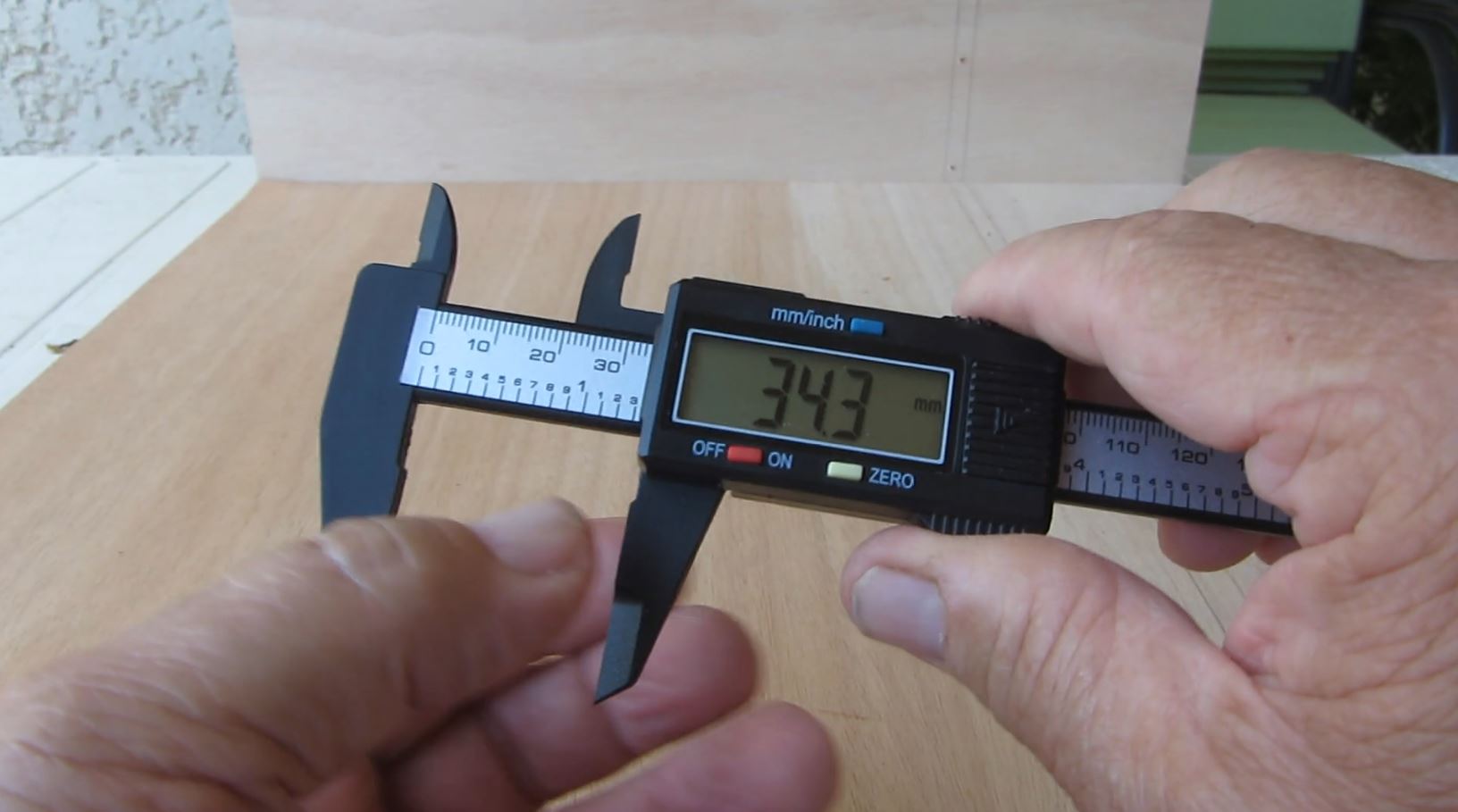

Pied à coulisse en mode millimétrique
Pied à coulisse en mode millimétrique

Il est possible de changer de référence de mesure pour passer par exemple dans le système de mesure en pouce.

Bouton de changement de système de mesure
Bouton de changement de système de mesure

Les mesures s’affichent alors en « inchs » (en pouces), un pouce est égal à 25,4 mm.

Mode "inch" du pied à coulisse
Mode « inch » du pied

Ce bouton permet la mise en fonction ou l’arrêt du pied à coulisse.

Bouton marche/arrêt
Bouton marche/arrêt

Ce dernier bouton, nous le verrons dans les exemples concrets de mesures, sert notamment à conserver en mémoire une mesure.

Bouton mise à zéro
Bouton mise à zéro

▶ Exemples de mesures

Les mesures sont prises ici en système métrique et plus exactement en millimètres. Ce pied à coulisse a une capacité de mesure allant jusqu’à 154,3 mm .

✅ Mesure longueur, largeur et épaisseur

Prenons par exemple ce foret sur lequel les inscription sont effacées (le diamètre).

Foret à percer sans mesure de diamètre
Foret à percer sans mesure de diamètre

 Le pied à coulisse me donne cette valeur : 12 mm de diamètre !

Mesure du diamètre avec le pied à coulisse numérique
Mesure du diamètre avec le pied à coulisse numérique

Prenons comme autre exemple la mesure d’un boulon afin de connaître rapidement la dimension de la clé nécessaire pour le manœuvrer.

Mesurer un écrou
Mesurer un écrou

Le pied à coulisse me donne rapidement la bonne mesure.

Lecture de la dimension de l'écrou sur le pied à coulisse
Lecture de la dimension de l’écrou sur le pied à coulisse

Ce sera donc une clef plate de 21 mm.

Clé plate 21 mm
Clé plate 21 mm

✅ Prise d’une mesure intérieure

Les mesures intérieures d’un objet se prennent grâce aux extensions situées à l’opposé des mâchoires de la pince de mesure.
On voit bien sur la phot ci-dessous que leur forme ogivale n’offre pas de surfaces rectilignes permettant de se caler de façon fiable dans quelque cavité que ce soit.

Extensions de la pince de mesure
Extensions de la pince de mesure

Il faut donc écarter les mâchoires de la pince pour que ces extensions soient dans une configuration propice à la prise d’une mesure intérieure.

Ceci fait, on observe alors que la position des deux extensions présente une largeur irréductible d’une valeur de 7mm. Ce qui de ce fait donne la dimension minimale des mesures intérieures possibles à réaliser.

Dimension minimale de mesure intérieure
Dimension minimale de mesure intérieure

Si par exemple, je veux connaître la dimension des boulons que je vais employer pour fixer cette pièce ci-dessous.

Pièce à mesurer
Pièce à mesurer

Je présente donc dans une des cavités, les extensions de la pince en position de mesure. Puis j’écarte les mâchoires jusqu’au contact.
La mesure de la dimension nécessaire de ces boulons s’affiche sur l’écran du pied à coulisse: 14 mm de diamètre.

Mesure intérieure de 14 mm
Mesure intérieure de 14 mm

✅ Mesurer une profondeur

J’ai cette fois-ci besoin de connaître la profondeur de la cavité présente au centre de cette pièce cylindrique.

Cavité à mesurer
Cavité à mesurer

Je présente alors le bout de la règle du pied à coulisse sur la cavité.

Position de la règle du pied à coulisse
Position de la règle du pied à coulisse

 J’ouvre les mâchoires de la pince introduisant ainsi la tige de la jauge dans la pièce, au contact du fond de la cavité, je retire le pied à coulisse.

Retrait de la jauge
Retrait de la jauge

Et je prends connaissance de la mesure sur l’écran qui affiche 66,5 mm soit 6,65 cm.

Mesure de profondeur
Mesure de profondeur

Si je veux conserver cette mesure en mémoire, j’appuie sur le bouton « zéro », la mesure est mise en mémoire !

Mise à zéro
Mise à zéro

Je referme les mâchoires de la pince, l’écran va alors afficher la mesure en négatif.

Mesure en négatif
Mesure en négatif

Je peux alors arrêter le fonctionnement du pied à coulisse et lorsque plus tard je le réactionnerai, cette mesure s’affichera.
Je devrai utiliser à nouveau le bouton « zéro » pour l’effacer et prendre d’autres mesures.

A noter que si on oublie de l’arrêter, au bout de quelques minutes d’inaction, il s’éteindra pour économiser la batterie.

Pied à coulisse numérique
Pied à coulisse numérique

Nous avons donc là un instrument très pratique, très simple d’utilisation, qui a sa place à proximité d’un établi ou dans un atelier, mais à mon avis trop fragile pour être transporté dans un sac ou une caisse à outils.
