Réaliser un portique d’éclairage horticole pour semis et croissance

  • 7 min read

Fatigué d’avoir des semis ou les plants « filent », les jardiniers amateurs ou chevronnés comprendrons ce que cela veut dire.

Il s’agit en fait d’un manque de lumière. Les plantules, dès les premiers jours après germination, cherchent désespérément la lumière qui leur permet d’effectuer la photosynthèse.
Sans suffisamment d’exposition à une lumière naturelle ou artificielle, leur croissance est compromise. Ils vont alors grandir anormalement, les pieds seront longs et fins, on dit alors qu’ils filent.

Plantules Tomates
Plantules Tomates

Fabrication d’un portique d’éclairage horticole

J’ai donc décidé pour remédier à ce problème de réaliser un portique pour éclairer artificiellement mes semis.

Je commence par créer un plan de ce portique, il permettra d’éclairer convenablement une surface d’environ un mètre carré.

Plan portique éclairage horticole
Plan portique éclairage horticole

Fabrication du portique d’éclairage Horticole en video

Portique d’éclairage pour semis Horticole DIY

✅ Les Eléments de construction du portique horticole

J’utilise pour réaliser ce portique des éléments de poteaux carrés en pin autoclave classe quatre de 7 cm de côté.

  • 2 éléments de 60 cm de longueur
  • 1 élément de 119 cm de longueur
  • 2 éléments de 120 cm de longueur
  • 2 éléments de 135 cm de longueur
Eléments de construction portique éclairage horticole
Eléments de construction portique éclairage horticole

Ainsi que 8 équerres plates de ce type, qui sont larges et robustes.

Equerre plate
Equerre plate

Elles maintiendront parfaitement les éléments entre eux.

J’utilise également 4 platines de support.

Platine de support
Platine de support

Pour fixer tous ces éléments j’utilise des vis de penture :

Vis penture Torx 6 x 35 mm
Vis penture Torx 6 x 35 mm

✅ Montage du portique Horticole

Etape 1 : Je dispose les deux éléments de 60 cm de longueur avec un élément de 135 cm, comme ceci :

Etape 1 portique éclairage horticole
Etape 1 portique éclairage horticole

Je les assemble à l’aide de deux équerres, que je fixe avec des vis penture.

Assemblage socle portique horticole 1
Assemblage socle portique horticole 1
Fixation des équerres
Fixation des équerres

Le socle du portique est maintenant réalisé.

Etape 2 : J’assemble ensuite de la même façon les deux éléments de 120 cm avec le second élément restant de 135 cm.

Assemblage élément vertical portique éclairage horticole
Assemblage élément vertical portique éclairage horticole

Etape 3 : Au bout de chacun des éléments de 120 cm, je place une équerre de cette façon et je la fixe avec des vis penture.

Mise en place équerres de fixation
Mise en place équerres de fixation

L’élément vertical du portique est maintenant réalisé.

Etape 4 : Je reviens au socle et je mets en place et fixe deux équerres de cette façon.

Préparation du socle pour fixation élément vertical
Préparation du socle pour fixation élément vertical

Etape 5 : Je positionne maintenant l’élément vertical et je l’assemble avec le socle en fixant  les équerres.

Assemblage élément vertical et socle
Assemblage élément vertical et socle

Etape 6 : Je fixe maintenant de chaque coté à l’intérieur des jambes de l’élément vertical les platines de support comme ceci :

Mise en place des platines de support
Mise en place des platines de support
Platines de support en place et fixées
Platines de support en place et fixées

Ces platines réceptionneront l’élément de 119 cm, élément mobile qui pourra se placer en position basse.

Elément mobile en position basse
Elément mobile en position basse

Ou bien en position haute selon la hauteur des plants à éclairer, de façon à respecter la hauteur idéale des lampes horticole.

Elément mobile en position haute
Elément mobile en position haute

Voilà le montage du portique est terminé

✅ Electrification du portique

Etape 7 : Je fixe avec des colliers de serrage grande taille en nylon, sur l’élément vertical gauche du portique une rallonge avec multiprises trois points d’alimentation.

Mise en place et fixation de la rallonge multiprises
Mise en place et fixation de la rallonge multiprises

Etape 8 : Dans l’élément mobile de 119 cm, je perce deux trous à 30 cm de chaque extrémité, avec une mèche de 10 mm de diamètre, comme ceci :

Perçage des trous pour équipements électrique
Perçage des trous pour équipements électrique

Etape 9 : Je mets en place au milieu de cet élément, sur la partie supérieure, une petite boite de dérivation ronde. Je fais passer dans chacun de ces trous une longueur de câble souple avec 2 conducteurs de 1,5 mm² de section, aux bouts desquels, je branche une douille E27, munie d’un interrupteur incorporé, actionné par une tirette.

Douille E 27 avec interrupteur tirette
Douille E 27 avec interrupteur tirette

Etape 10 : J’introduis ces deux longueurs de câble dans la boite de dérivation et j’ajoute une autre longueur de câble avec des conducteurs identiques, au bout de cette longueur de câble je branche une fiche mâle, j’attache le tout à l’élément amovible avec des colliers nylon grands formats.

A lire aussi :  OÙ SE TROUVE LA PHASE DANS MES PRISES ELECTRIQUES ?
Electrification de la rampe éclairante
Electrification de la rampe éclairante

Etape 11 : J’effectue le branchement de ces câbles avec des bornes de connexion adaptées.

Branchement alimentation électrique des douilles E27
Branchement alimentation électrique des douilles E27

Ce circuit se branche sur les multiprises, le câble est suffisamment long pour permettre le changement de position de la rampe éclairante.

Branchement de la rampe éclairante
Branchement de la rampe éclairante

Etape 12 : Je mets en place les deux ampoules horticoles. Ampoule à LED à spectre complet de 36 Watts puissance incandescence 400 Watts. Elles simulent parfaitement la lumière naturelle du soleil, (y compris UV et IR).

Ampoule lumière horticole
Ampoule LED lumière horticole

Leur efficacité est prouvée sur une surface pouvant aller jusqu’à deux mètres carrés, placée à une hauteur pouvant aller de 30 cm à 1 mètre.

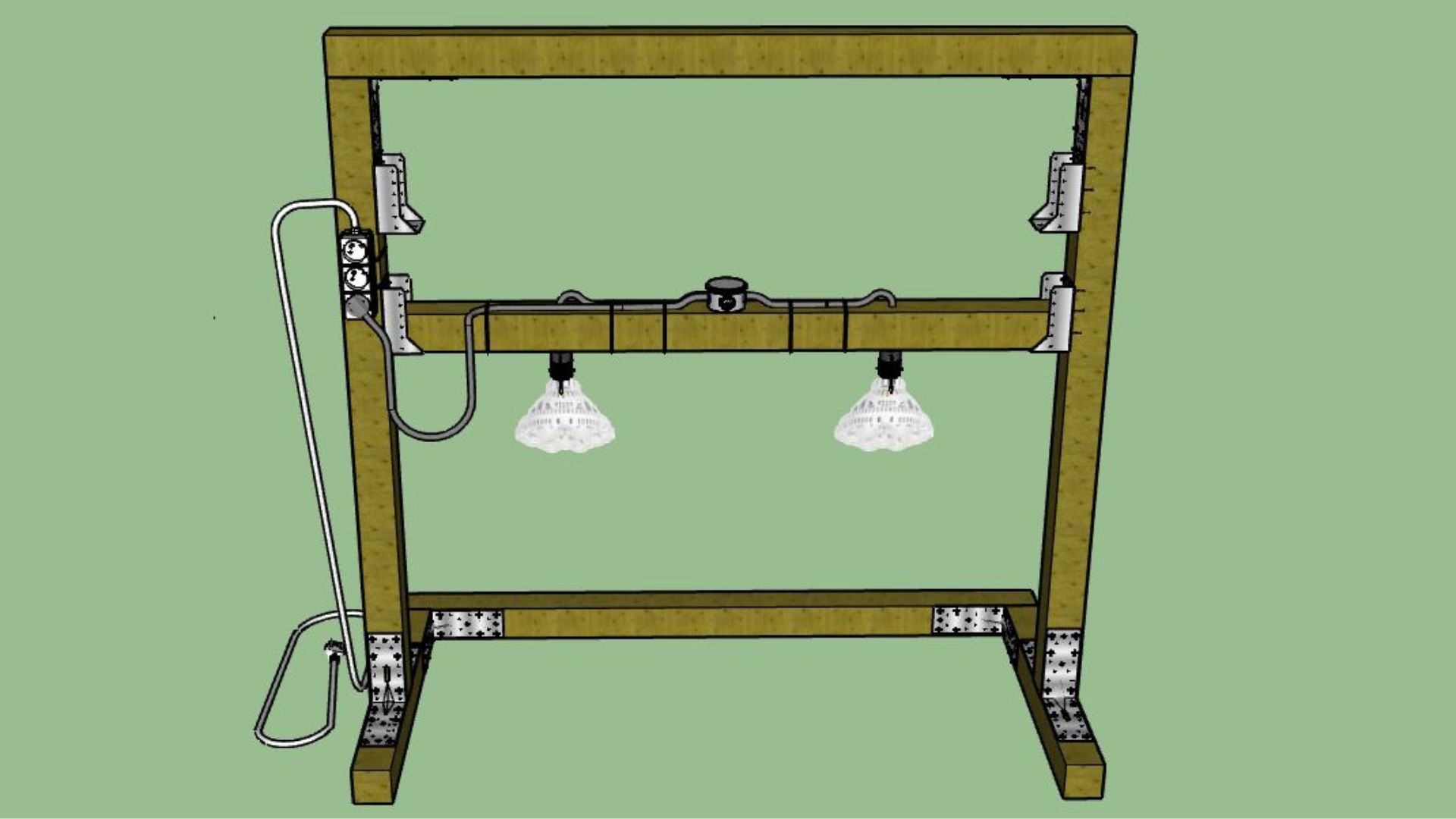

Portique lumière horticole terminé
Portique lumière horticole terminé

Et voilà, mon portique est maintenant opérationnel ! Placé ici sur une table dans une pièce au sous-sol, je pourrai dès le mois de Février commencer à préparer des semis. Il peut tout aussi bien être posé au sol !

Je pourrai brancher éventuellement un ou plusieurs tapis chauffants, avec un programmateur.

Portique lumières horticoles pour semis prêt à l'emploi.
Portique lumières horticoles pour semis prêt à l’emploi.
