Mini bornes de connexion électrique, WAGO Série 221

Dans cet article, je souhaite vous présenter les nouvelles bornes de connexion électrique de la marque Wago: les connecteurs Wago série 221.
Ces nouveaux connecteurs d’épissure sont compacts. Leur taille réduite procure un gain de place de 40% par rapport à la série antérieure Wago 222.

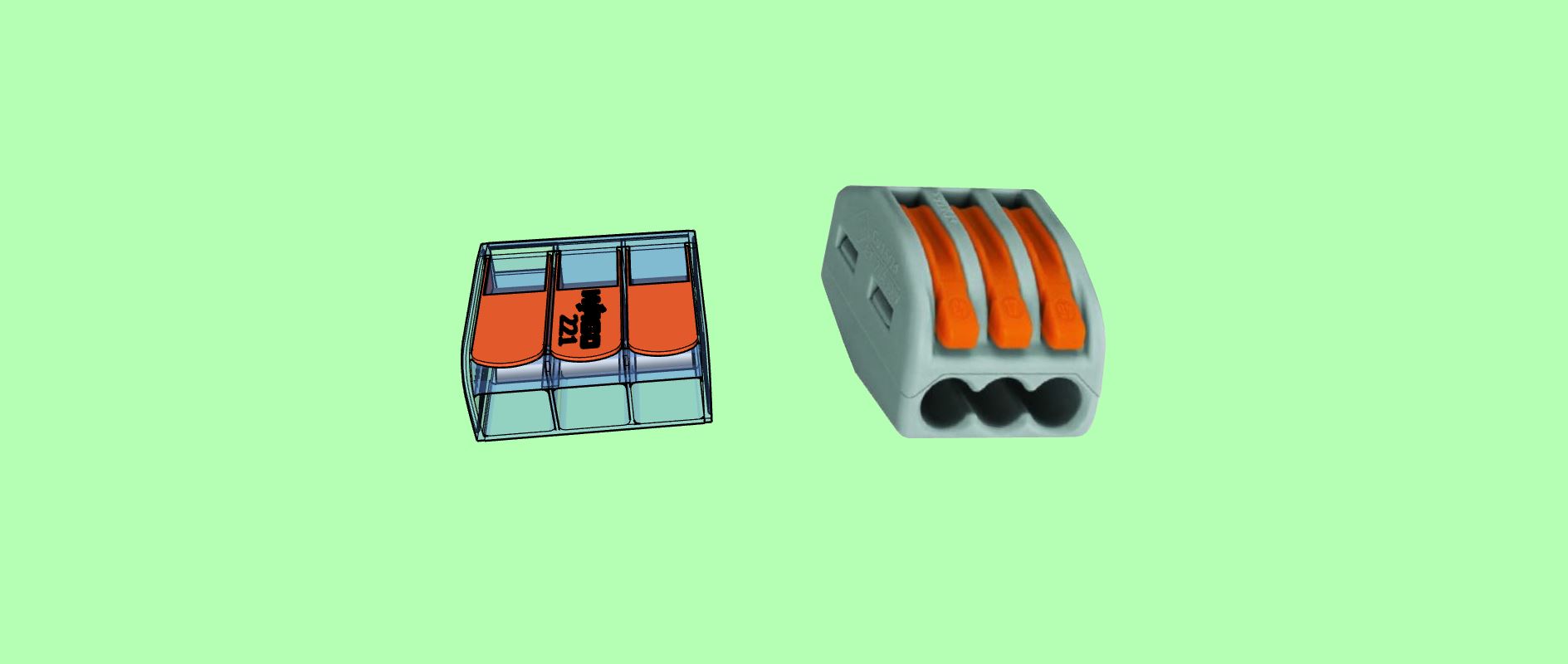

Comparaison bornes WAGO série 221 VS série 222
Comparaison bornes WAGO série 221 VS série 222

▶ Bornes électriques Wago série 221 en vidéo

▶ Bornes électriques Wago série 221 en vidéo

▶ Utilisation des bornes Wago Série 221

Les bornes Série 221 permettent de réaliser des connexions électriques dans des espaces plus restreints et difficile d’accès.

✅ Normes d’utilisation et d’installation

Ces connecteurs sont éprouvés et perfectionnés. Ils prennent en charge de nombreuses applications diverses, au-delà des installations du bâtiment et ce dans le respect complet des normes Européennes et internationales (notamment ENEC et UL).

Borne WAGO normes Européennes
Borne WAGO normes Européennes
Borne WAGO normes internationales
Borne WAGO normes internationales

Ci-dessous, on retrouve les données caractéristiques selon les normes internationales CEI/EN.

Tableau de référence des données selon CEI/EN
Tableau de référence des données selon CEI/EN

Ces certifications permettent de les utiliser dans des applications universelles. Ils sont idéals pour les petites et grandes charges. Éprouvés à une température continue maximale de 105°C, ils sont de ce fait garantis pour une utilisation à une température ambiante de 85°C  (T85).

Température ambiante maximale d'utilisation

Température ambiante maximale d’utilisation

✅ Des dimensions passe partout

Comme nous l’avons vu, ces nouveaux connecteurs présentent des dimensions réduites de 40% par rapport aux modèles précédents.
Ce qui donne pour un modèle à 3 conducteurs:
– Longueur = 18.6mm
– Largeur = 18.8mm
– Hauteur = 81.mm

Dimensions borne trois conducteurs
Dimensions borne trois conducteurs

✅ Une utilisation plus aisée

Ils sont aussi encore plus facile à utiliser. L’ouverture et la fermeture des clamps requiert moins de force mais est aussi plus simple grâce à un « poussoir » plus large que sur l’ancienne génération.

Clamps plus simple à actionner
Clamps plus simple à actionner

✅ Ces bornes Wago sont adaptée à tous types de conducteurs

Ces connecteurs permettent dans toute installation électrique, de connecter des conducteurs de 0,14 à 4 mm².
Que ceux-ci possèdent une âme massive.

Conducteur  avec une âme massive
Conducteur avec une âme massive

Ou qu’ils possèdent une âme semi-rigide à brins torsadés.

Conducteur à âme brins torsadés
Conducteur à âme brins torsadés

Ou bien encore qu’ils présentent une âme souple multibrins.

Conducteur à âme souple multibrins
Conducteur à âme souple multibrins

Ils sont parfaitement adaptés pour connecter différents types et tailles de conducteurs. Toutes les combinaisons de tailles et types de conducteurs sont possibles.

Connection de plusieurs types de conducteurs
Connection de plusieurs types de conducteurs

Le boitier transparent permet de vérifier si les conducteurs sont correctement dénudés et connectés.

Boitier transparent
Boitier transparent

Un port permet l’introduction d’un tournevis testeur, ou d’une sonde de multimètre, pour effectuer un test de tension à tout moment.

Port pour tester la tension
Port pour tester la tension

Vous l’aurez compris, cette série de bornes Wago 221 sont vraiment très pratiques. Elles présentent plusieurs évolutions non négligeables par rapport à la série 221.

Ces bornes de connexion sont donc disponibles en plusieurs taille.

Trois modèles de bornes
Trois modèles de bornes
