Multimètre : Comment l’utiliser ?

Le sujet traité dans cet article est de comprendre et apprendre à utiliser un multimètre.
Le multimètre appelé également contrôleur universel est un petit boitier comprenant plusieurs appareils de mesures électriques tels que: Voltmètre, Ampèremètre et Ohmmètre.

Il existe plusieurs types de multimètres :
Le multimètre analogique à aiguille, le multimètre de laboratoire et le multimètre numérique de poche.
C’est à ce dernier qu’est consacré cet article.

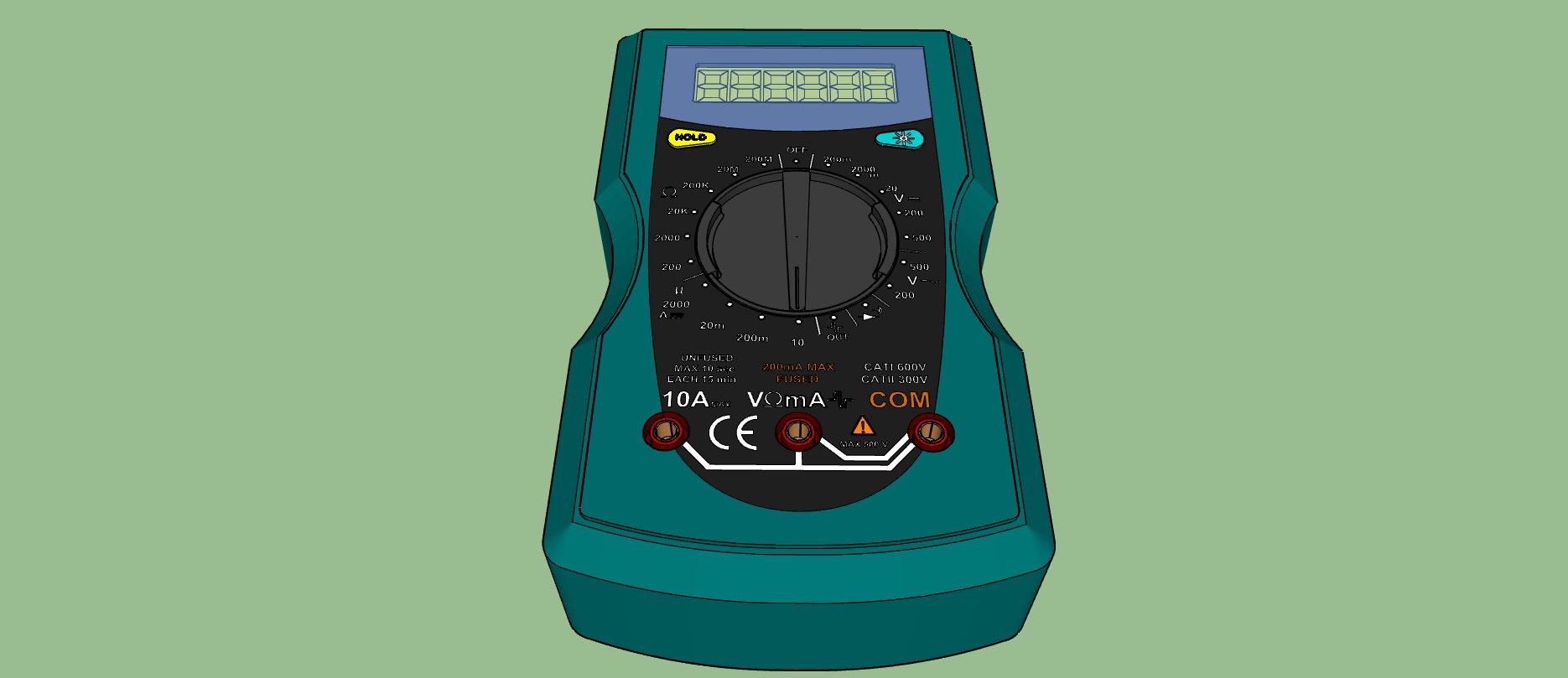

Multimètre numérique de poche
Multimètre numérique de poche

Nous allons découvrir comment utiliser chacun des appareils de contrôle présent dans un multimètre numérique de poche. Et cela en les utilisant tout à tour avec des des exemples concrets.

▶ Utilisation d’un multimètre en vidéo

Utiliser un multimètre en vidéo

▶ Les accessoires fournis avec le multimètre

Le multimètre est doté de deux sondes de mesure: une sonde de mesure noire et une sonde de mesure rouge.

Multimètre numérique et ses 2 sondes de mesure
Multimètre numérique et ses 2 sondes de mesure

▶ Branchement des sondes de mesure

La sonde noire se branche toujours sur la borne du multimètre intitulée COM qui signifie (commune à toutes les mesures).

La sonde noir se branche sur la borne  COM
La sonde noir se branche sur la borne COM

La sonde rouge se branche donc sur une des deux autres bornes selon le type de mesures choisies.
On branche la sonde rouge sur la borne polyvalente lorsqu’on veut utiliser les fonctions Voltmètre, Ohmmètre, test de continuité et Ampèremètre (mesures jusqu’à 200 milliampères).

Borne polyvalente
Borne polyvalente

On branche la sonde rouge sur la borne 10A si l’on choisit la fonction Ampèremètre pour une mesure allant jusqu’à 10 ampères.

Borne Ampèremètre 10A
Borne Ampèremètre 10A

▶ Les différentes plages de mesure

Ci-dessous nous avons la plage de mesure en fonction voltmètre et en courant continu (en rouge sur la photo).

Plage Voltmètre courant continu
Plage Voltmètre courant continu

Sur la photo ci-après, c’est la plage de mesure en fonction voltmètre mais cette fois-ci en courant alternatif.

Plage Voltmètre courant alternatif
Plage Voltmètre courant alternatif

Une autre fonction du multimètre est le test de continuité d’un circuit ainsi que la vérification des diodes (cf. photo ci-dessous)

Plage Test continuité, vérification des diodes
Plage Test continuité, vérification des diodes

Il existe également une plage de sortie des « ondes carrées » adaptée aux mesures électroniques.

Sortie Ondes carrées
Sortie Ondes carrées

Ci-après on retrouve la plage de l’Ampèremètre pour des mesures supérieures à 200mA.

Plage Ampèremètre
Plage Ampèremètre

Puis la plage qui correspond à l’utilisation comme Ohmmètre.

Plage Ohmmètre
Plage Ohmmètre

Et enfin la position OFF pour éteindre l’appareil et économiser la batterie.

Position "OFF"
Position « OFF »

▶ Rappel de sécurité avant toute utilisation

Electrification et électrocution
Electrification et électrocution

▶ Utiliser le multimètre en fonction Voltmètre

En fonction voltmètre, les mesures de tension DC (continu) ou AC (alternatif) se font en parallèle sur un circuit fermé. Soit directement à la sortie d’un générateur, soit aux bornes d’un composant ou appareil électrique.

Branchement en parallèle
Branchement en parallèle

✅ Utilisation de la fonction voltmètre en courant continu

Je prends dans cet exemple la vérification d’une batterie de 9 volts.

Pile 9 volts
Pile 9 volts

Je branche donc la fiche de la sonde noire sur la borne « COM ».

Fiche noire (commune)
Fiche noire (commune)

Puis, je branche la fiche de la sonde rouge sur la borne polyvalente.

Fiche rouge borne polyvalente
Fiche rouge borne polyvalente

Lorsque l’on prend une mesure, il faut toujours au départ dans le doute, choisir avec le sélecteur la position concernant la valeur la plus haute. Mais ici sachant que ce genre de pile génère une tension de 9 volts, je place le sélecteur dans la plage « courant continu » sur la position 20 volts.

Position 20 volts courant continu
Position 20 volts courant continu

Le multimètre affiche alors une donnée neutre. Normal on a encore rien mesuré… 😄

Donnée neutre
Donnée neutre

Je place ensuite la pointe de la sonde noire sur la borne « moins » de la pile.

Sonde noire borne moins batterie
Sonde noire borne « moins » batterie

Et enfin la sonde rouge sur la borne « plus » de la pile.

Sonde rouge borne "plus" batterie
Sonde rouge borne « plus » batterie

Le multimètre affiche alors 9,6 volts, notre pile est en bon état 👍.

Mesure tension batterie
Mesure tension batterie

Remarque:
Sur ce modèle de multimètre ce bouton permet un retro éclairage de l’écran pour une meilleure visibilité des données.

Bouton rétroéclairage de l'écran
Bouton rétroéclairage de l’écran

Utilisation de la fonction voltmètre en courant alternatif

Je prends pour exemple la vérification d’une prise de courant domestique. Conventionnellement, la phase ou le « plus » se trouve à droite, et le neutre ou le « moins » se trouve à gauche.

Positions conventionnelles de la phase et du neutre
Positions conventionnelles de la phase et du neutre

Je positionne le sélecteur sur la position 500 volts de la plage du voltmètre alternatif.

Position 500 Volts courant alternatif
Position 500 Volts courant alternatif

J’insère les sondes de phase (rouge) et de neutre (noire) simultanément dans la prise pour le déblocage des obturateurs.

Insertion simultanée des sondes
Insertion simultanée des sondes

Le multimètre affiche 238 volts. Il n’y a donc pas de soucis sur cette ligne.

▶ Utiliser le multimètre en fonction Ampèremètre

Les mesures d’intensité d’un courant DC (continu) ou (AC alternatif lorsque le multimètre est compatible) se font en série. Le multimètre fait alors partie intégrante du circuit.

Branchement en série
Branchement en série

✅ Utilisation de la fonction Ampèremètre en courant continu

Je prends pour exemple la mesure de l’intensité d’un courant continu généré par une pile de 4,5 volts dans une lampe de poche.

Lampe de poche
Lampe de poche
Boitier lampe de poche ouvert
Boitier lampe de poche ouvert

L’interrupteur est en position « OFF », l’ampoule n’est pas alimentée, le circuit est donc ouvert.

Interrupteur position OFF
Interrupteur position OFF

Je place la fiche de la sonde rouge sur la borne de l’ampèremètre du multimètre (10A).

Fiche rouge sur borne 10A
Fiche rouge sur borne 10A

Je positionne ensuite le sélecteur sur la plage de l’ampèremètre. Ne connaissant pas l’intensité de ce genre de pile, par sécurité je place le sélecteur sur la position 10 ampères.

Position du sélecteur 10A
Position du sélecteur 10A

Je reviens maintenant au boitier de la lampe de poche. Et Je mets alors la pointe de la sonde rouge sur le plot de l’interrupteur relié à la borne « plus » de la pile.

Sonde rouge plot positif
Sonde rouge sur le plot positif

Je mets ensuite la pointe de la sonde noire sur le plot relié au plot négatif socle de l’ampoule.

Sonde noire plot négatif
Sonde noire sur le plot négatif

Le multimètre est branché maintenant en série avec l’ampoule: elle s’éclaire !

Ampoule éclairée
Ampoule éclairée

Le multimètre affiche alors la valeur 0,17A.

Mesure 0,17 A
Mesure 0,17 A

Pour plus de précisions, je peux donc passer le sélecteur sur 200 milliampères. Le multimètre affiche alors 174 milliampères, une mesure plus précise.

L'ampèremètre donne la valeur 174 mA
L’ampèremètre donne la valeur 174 mA

▶ Utiliser le multimètre pour un test de continuité

Le test de continuité est une fonction importante, elle peut être utilisée dans de multiples situations.
Pour avoir accès à cette fonctionnalité, je place donc le sélecteur sur la plage concernée.

La fiche de la sonde rouge est placée sur la borne centrale polyvalente.

Position Test de continuité
Position Test de continuité

Pour cette fonction le multimètre est doté d’un petit avertisseur sonore. Et pour en vérifier le bon fonctionnement, il suffit de faire contact avec les pointes des deux sondes. Le multimètre affiche alors la valeur 0.00 et émet un son continu: il y a continuité dans ce cas.

Test continuité = son continu émis par le multimètre
Test continuité = son continu émis par le multimètre

Le test de continuité peut être utilisé pour par exemple vérifier l’état d’un fusible (ici un fusible cartouche 32A).

Fusible cartouche 30A
Fusible cartouche 30A

Dans ce cas, si aucun son n’est émis lorsque les 2 aiguilles de sondes sont en contact de chaque coté du fusible, c’est que notre fusible est grillé et donc hors service.

Aucun son émis = Fusible hors service
Aucun son émis = Fusible hors service

Si le signal sonore retenti et que le multimètre affiche 0.00 alors le fusible est en bon état et donc opérationnel.

Fusible opérationnel
Fusible opérationnel

▶ Utiliser le multimètre en fonction Ohmmètre

La fonction Ohmmètre permet de mesurer la résistance d’un composant ou d’un circuit électrique.

Attention, lorsque que l’on mesure une résistance, elle ne doit jamais être sous tension !

Je prends ici pour exemple le test de la résistance blindée d’un chauffe-eau à accumulation.

Résistance blindée chauffe-eau accumulation
Résistance blindée chauffe-eau accumulation

Je place alors le sélecteur du multimètre sur la plage de l’ohmmètre et sur la plus petite valeur: soit 200 ohms.

Sélecteur sur 200 Ohms
Sélecteur sur 200 Ohms

Je mets ensuite en contact les sondes de mesure avec les bornes de la résistance.
◾ Si le multimètre ne réagit pas, la résistance est défectueuse.

Le multimètre ne réagit pas =  la Résistance défectueuse
Le multimètre ne réagit pas = la Résistance défectueuse

◾ Si une valeur s’affiche sur l’écran du multimètre, c’est que filament de la résistance n’est pas rompu.

Une valeur s'affiche sur le multimètre = la résistance n'est pas rompue
Une valeur s’affiche sur le multimètre = la résistance n’est pas rompue

Dans notre exemple, l’ohmmètre affiche 26,4 Ohms.

Résistance de 26.4 Ohms
Résistance de 26.4 Ohms

▶ Conclusion

Nous avons vu dans cet article quelques exemples de base de l’utilisation d’un multimètre. Un outil très utile et abordable qui permet de multiples contrôles et vérifications sur les appareils et dispositifs électriques, électromécaniques et électroniques.
