Nos allons voir dans cet article comment isoler et habiller les murs de votre maison. La réalisation de ce doublage périphérique permet de parfaire l’isolation de l’habitation.
Isoler les murs périphériques d’une maison
Pour illustrer mes propos, je vous propose de prendre comme exemple de support un mur avec une fenêtre posée en applique.

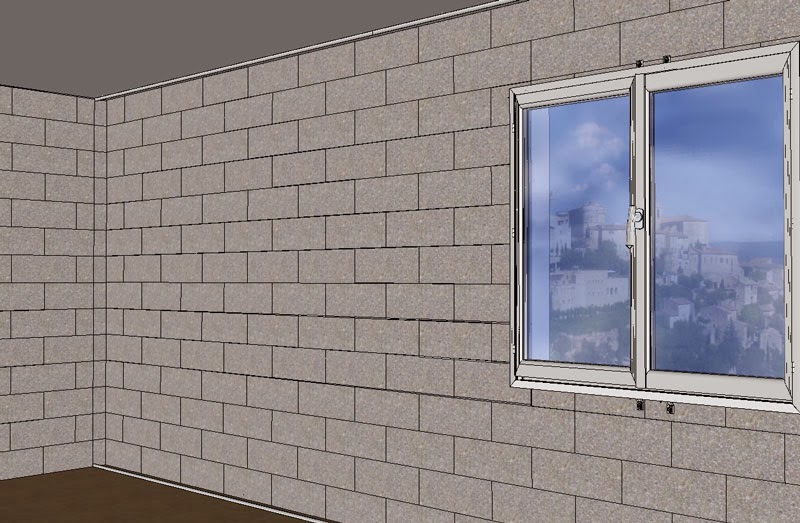

Ci-dessous, on peut voir les murs nus, tels qu’ils sont avant la pose de l’isolation.
✅ Prise des mesures et marquage
La toute première chose à faire est de prendre les mesures afin de positionner des marquages au sol et plafond. Ces marquages nous permettrons de bien situer l’isolation.

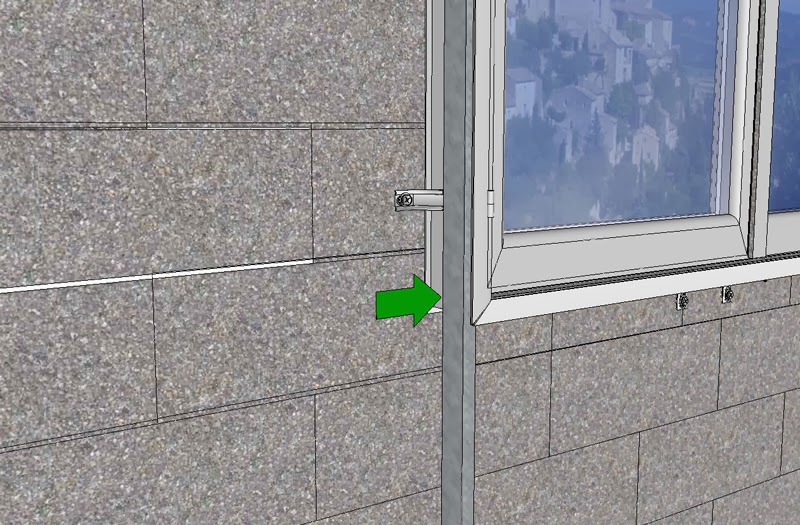

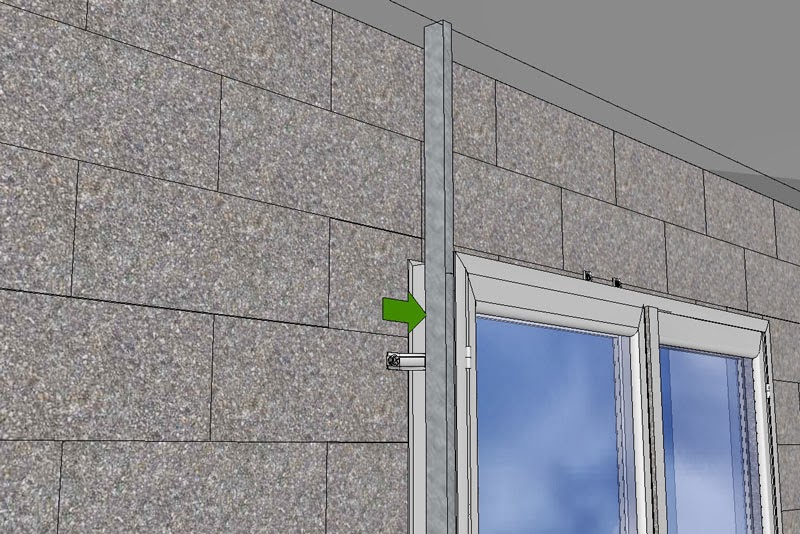

Pour commencer, je plaque une règle aluminium une extrémité posée au sol, dans la partie verticale de la Tapèe de la fenêtre juste derrière le cadre intérieur.
Puis je trace au crayon, un repère sur le sol.

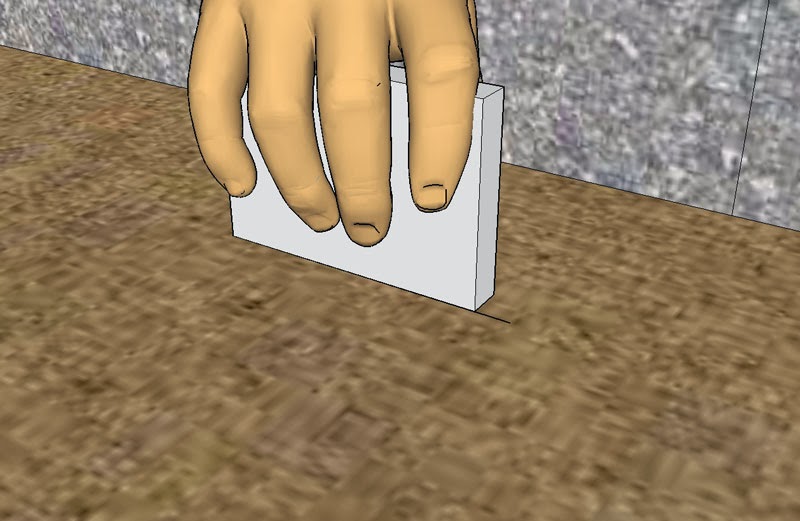

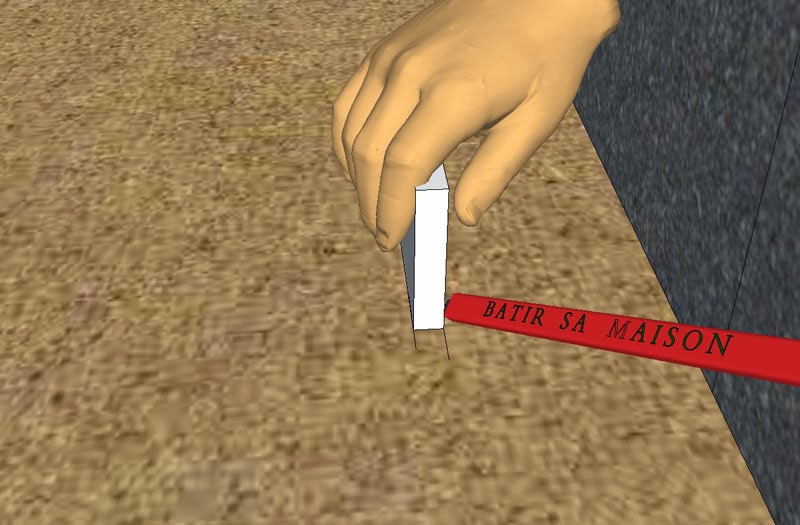

J’enlève la règle et je présente sur ce repère un morceau de plaque de BA13 (placo-plâtre).
Je trace alors un autre trait à l’opposé du morceau de BA13.
Je renouvelle l’opération sur l’autre coté vertical de la fenêtre.

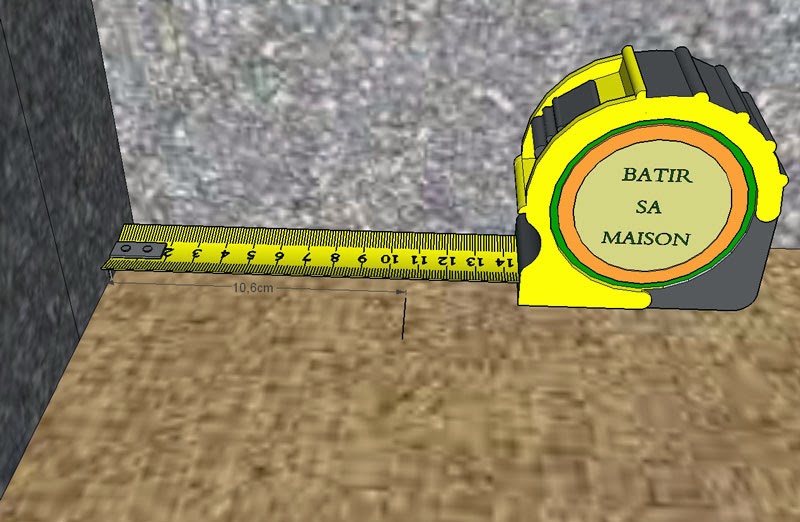

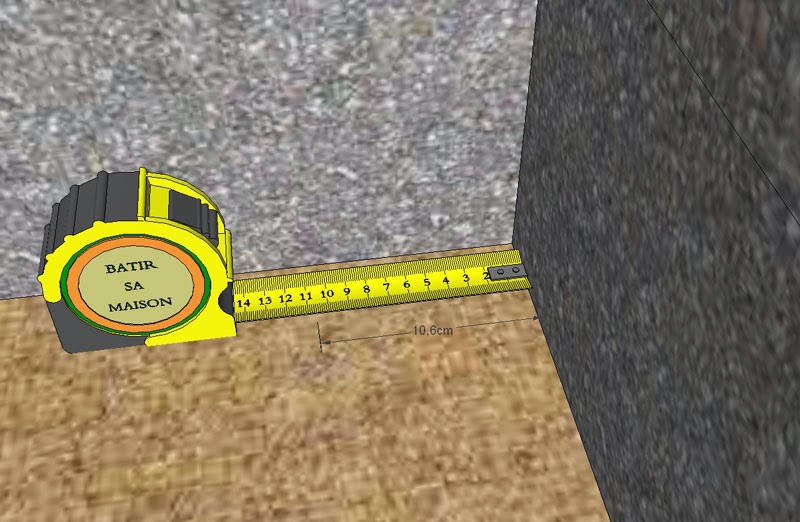

Je mesure ensuite la distance entre le mur et le repère intérieur.

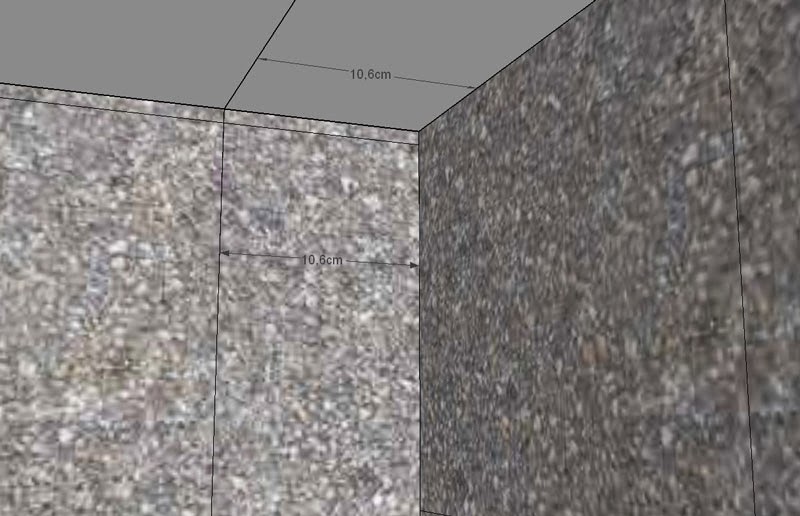

10,6 cm que je reporte sur chaque angle du mur.

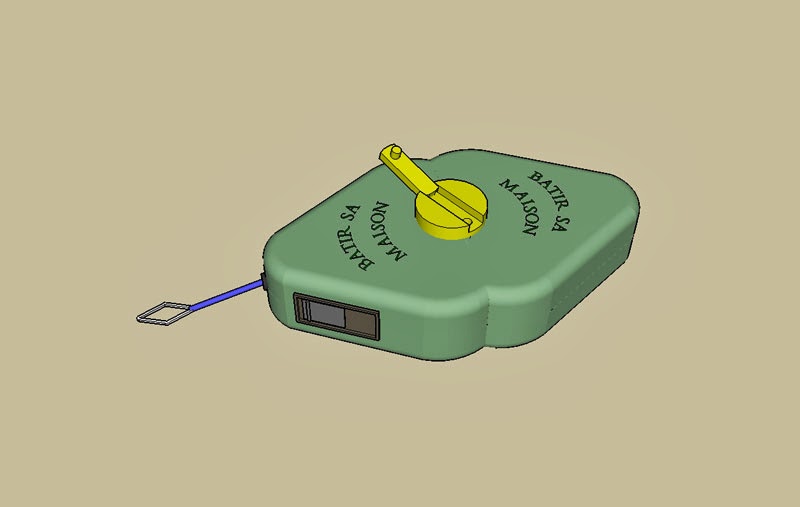

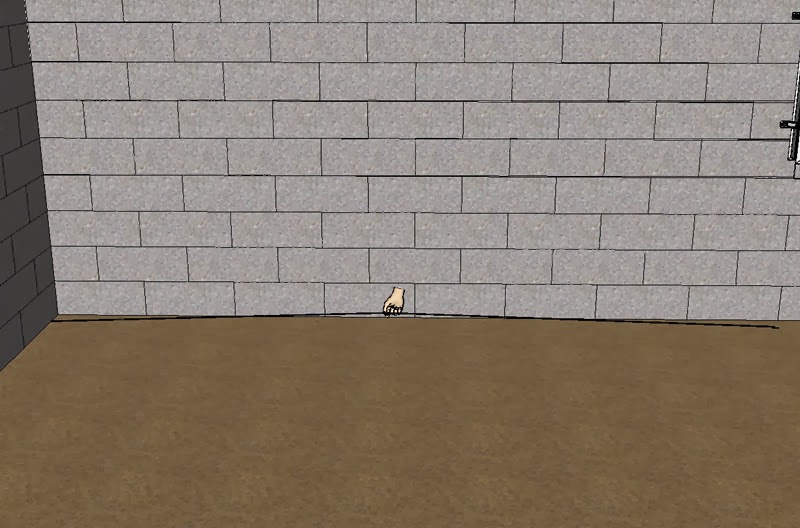

J’utilise maintenant un Cordex pour effectuer le tracé.

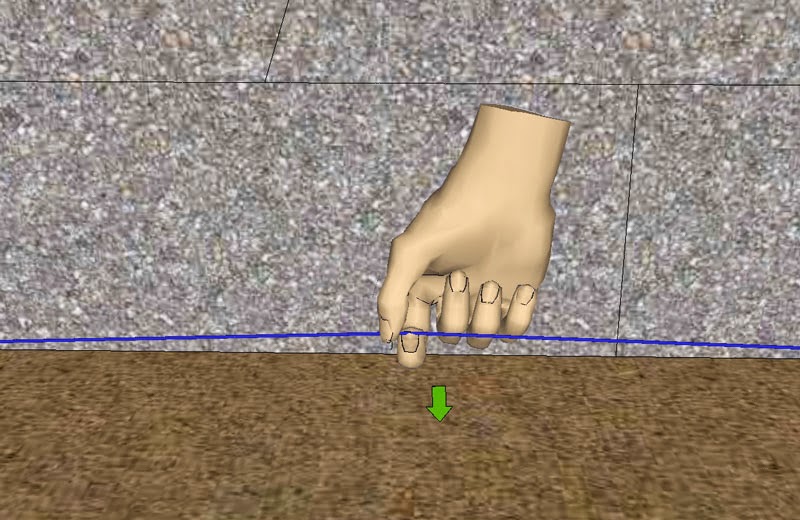

Il suffit de tendre le cordeau imprégné d’ocre entre les repères et de lui donner un effet (corde d’arc) pour avoir un tracé rectiligne parfait.

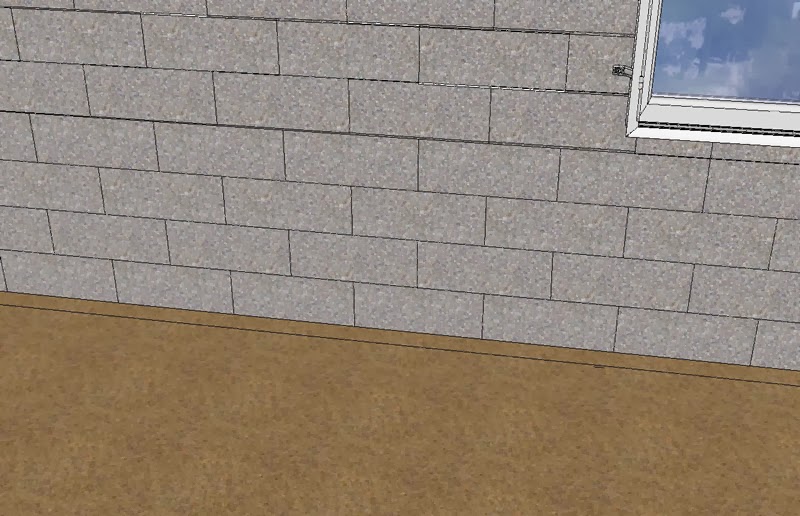

Je marque et effectue ensuite de la même façon, les tracés sur les Murs et le Plafond.

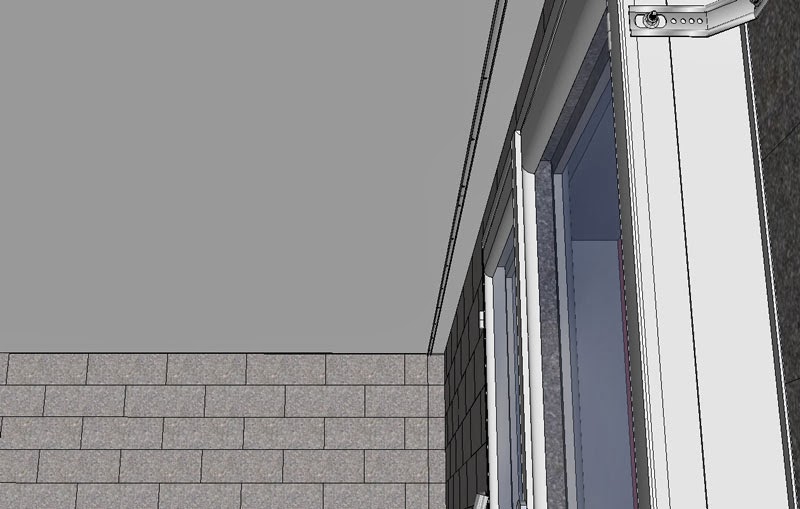

Je vérifie avant tout que le tracé au Plafond est bien à l’aplomb du cadre de la fenêtre, pour cela j’utilise la règle que je plaque contre le cadre à l’intérieur de la Tapée.
Et je peux alors constater qu’il y a bien 13 mm entre le tracé et le cadre.
✅ Mise en place du doublage
Je suis prêt maintenant pour installer le doublage.

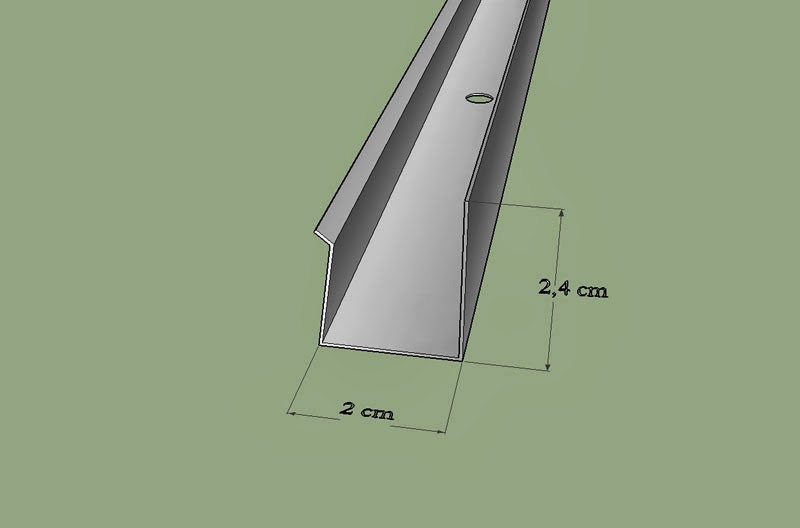

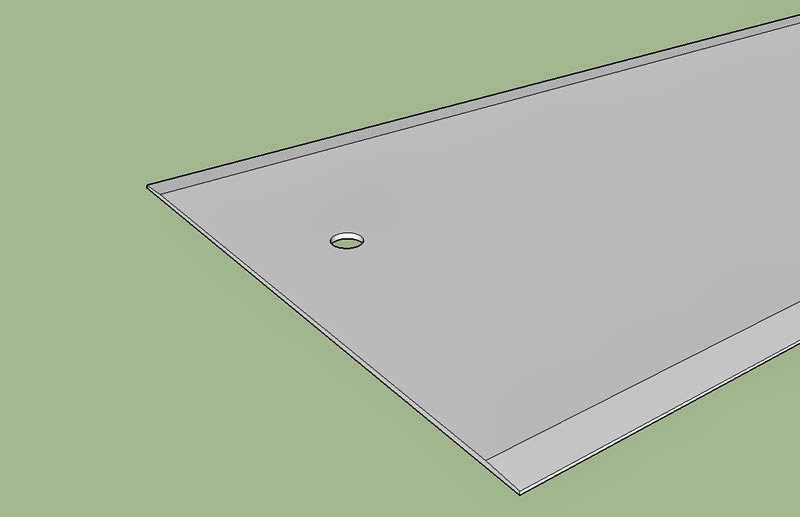

Pour l’armature, j’utilise des lisses de ce type pour le sol et le plafond :

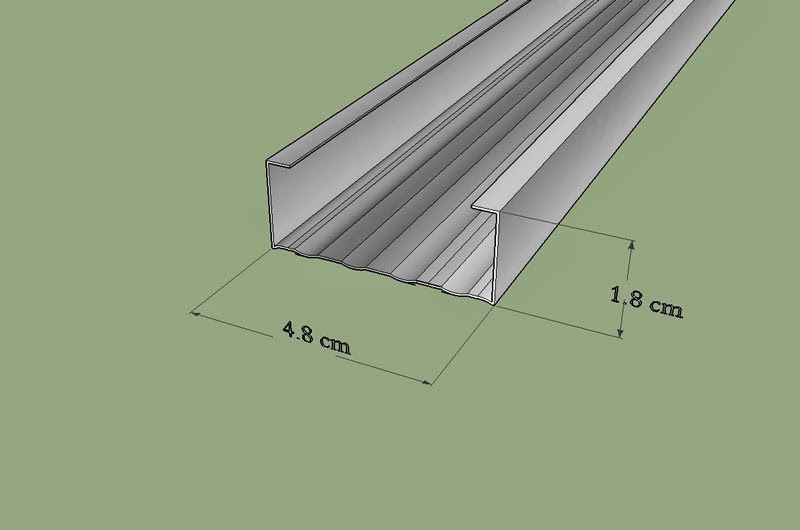

Pour les montants verticaux et transversaux, j’utilise des fourrures de ce type:

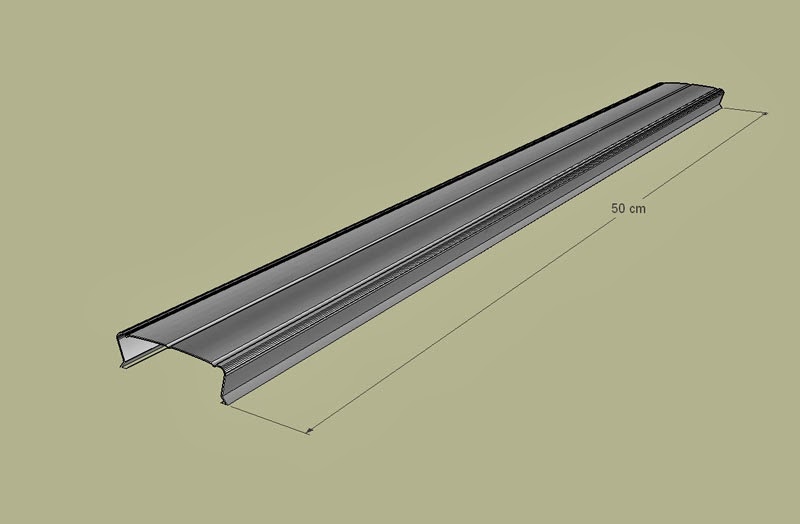

Ces fourrures mesure 240 cm de longueur, il me faudra donc les rallonger, pour cela j’utilise des éclisses de ce type pour les rallonger :

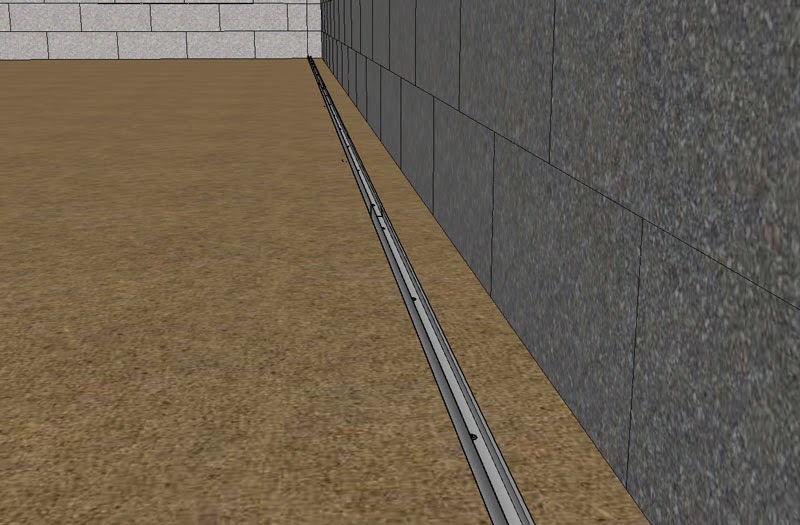

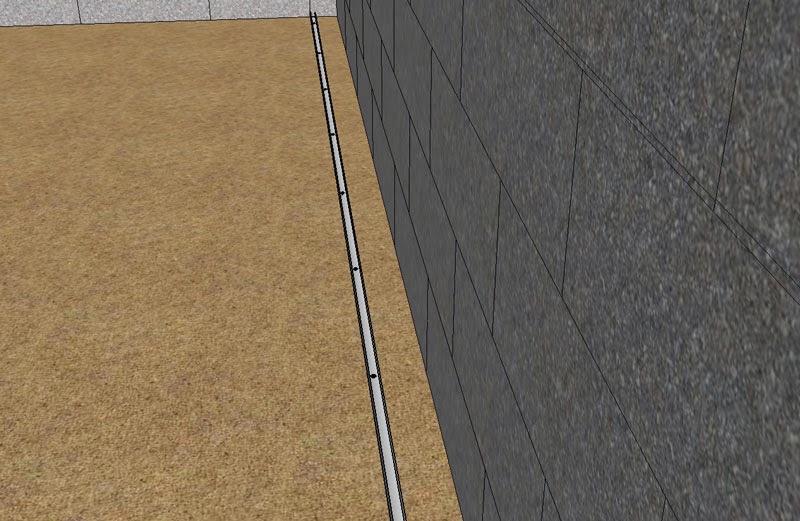

Je commence par fixer les lisses au sol, je les présente coté plat sur le tracé comme ceci :
Les lisses sont déjà percées à intervalles réguliers, il me suffit donc de percer avec une mèche à béton de 6 mm de diamètre.

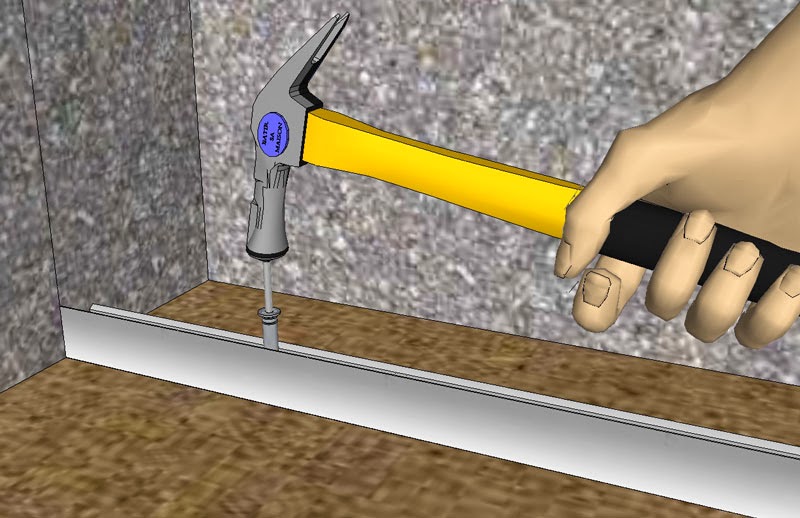

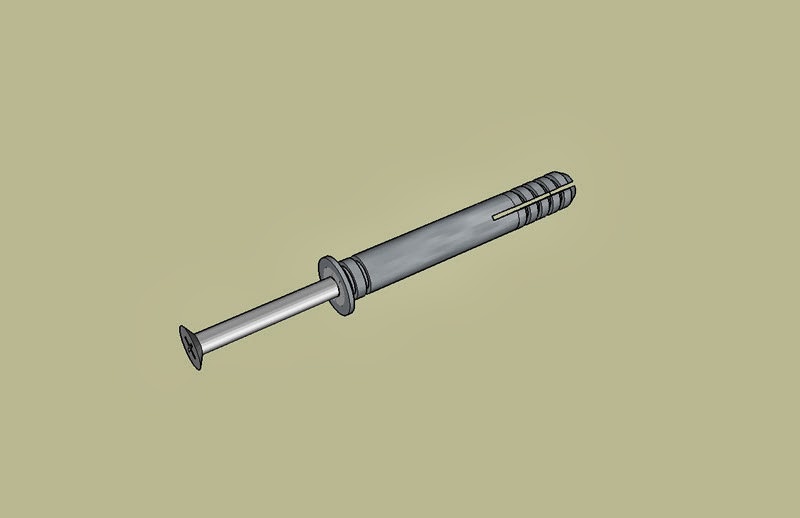

Et je les fixe avec des chevilles à frapper de ce type de 6 x 40 mm :
Très pratique et très rapide à mettre en place !
Je répète la même opération au Plafond.
Les deux lisses (sol/plafond) sont maintenant en place je vais procéder à la fixation de l’isolant sur le Mur.

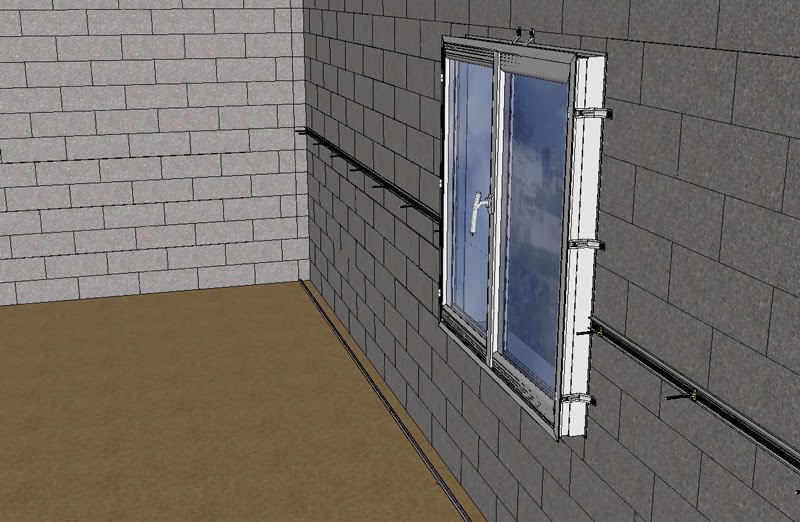

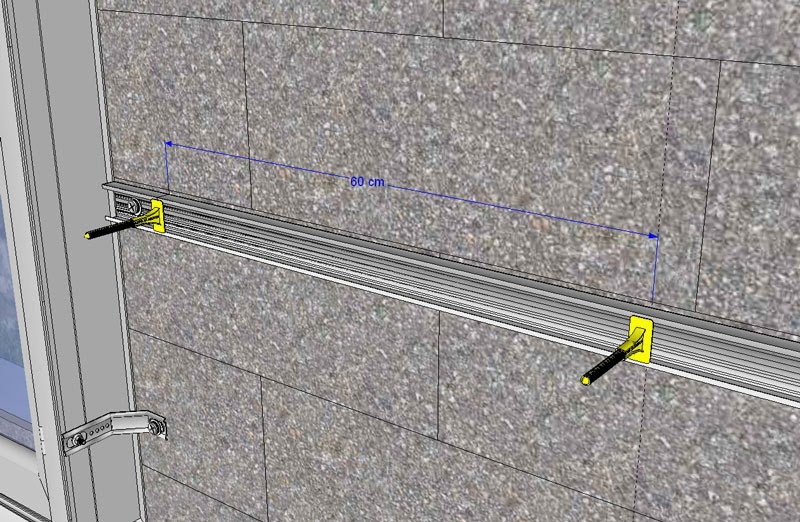

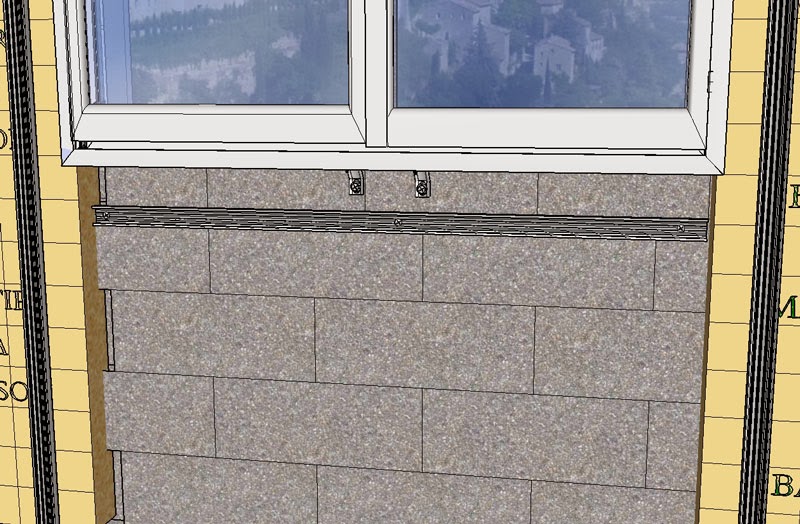

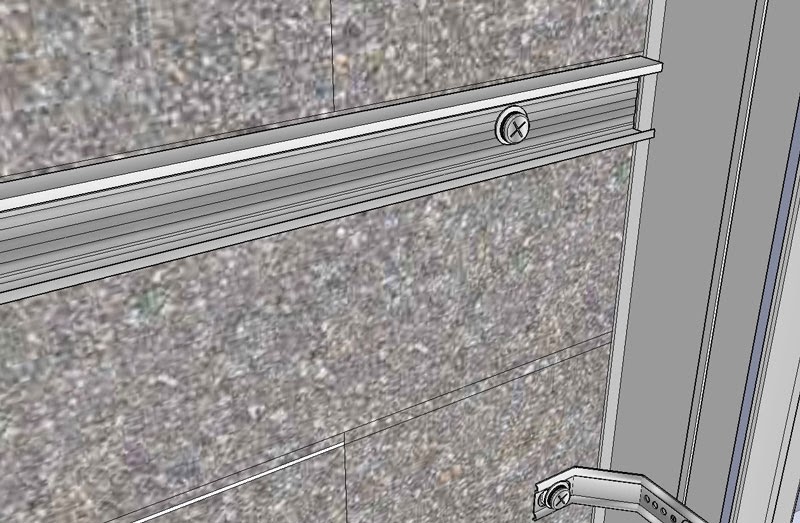

Je mets en place en premier lieu de chaque coté de la fenêtre, une fourrure fixée horizontalement à 135 cm du sol.
Je les fixe avec des chevilles universelles placées tout les 60 cm environ.
Lorsque les fourrures horizontales sont fixées je mets en place les appuis.

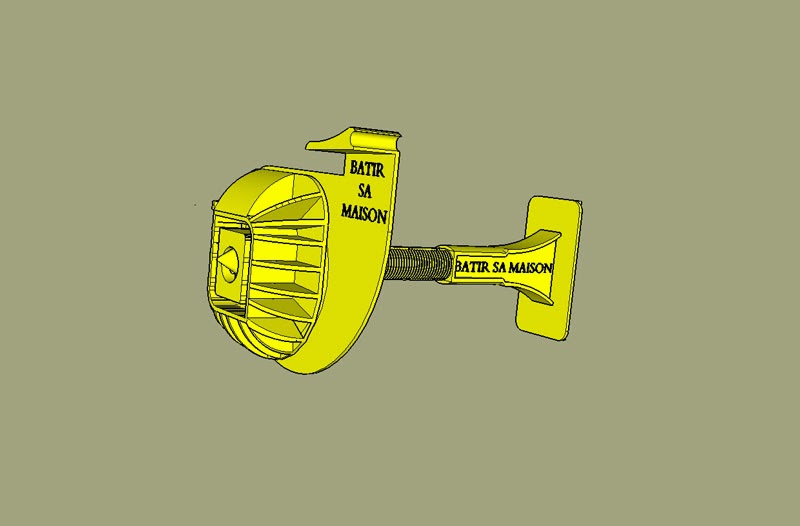

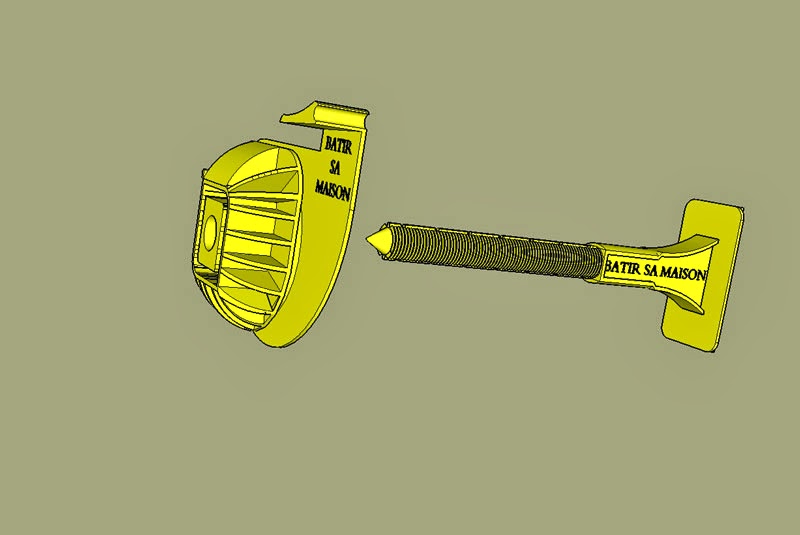

Ils sont composés de deux éléments, l’entretoise et la clé.

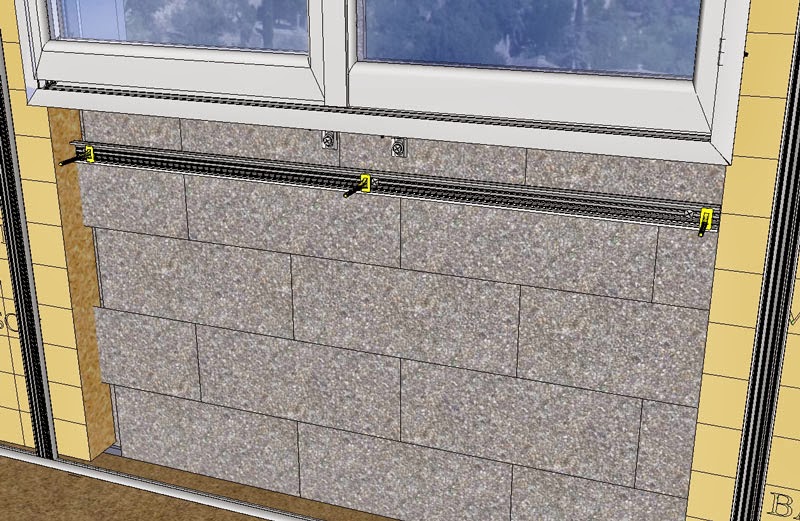

Dans un premier temps, je ne mets en place que les entretoises dans les fourrures horizontales !
Ces entretoises, se clipsent simplement par pression sur les arêtes de la fourrure !

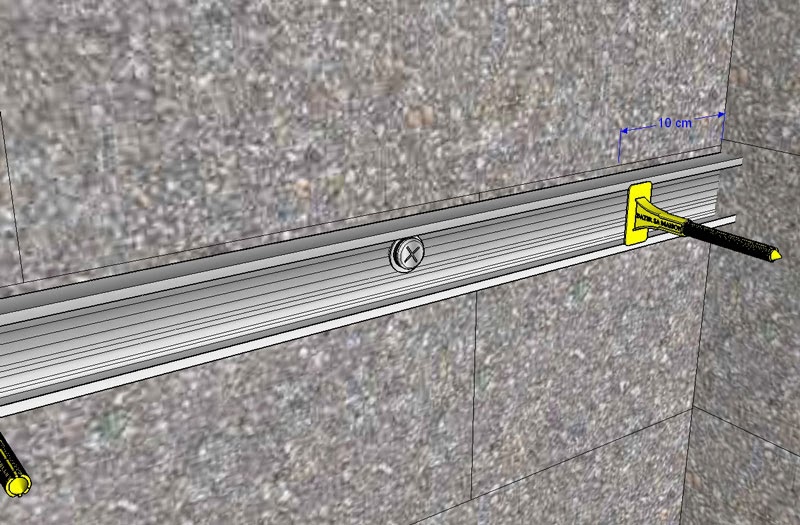

De chaque coté de la fenêtre, je place une entretoise à 10 cm maximum du bord de la tapée !
Puis ensuite tout les 60 cm d’axe à axe sur toute la longueur de la fourrure !
Pour finir avec une entretoise à 10 cm maximum du mur perpendiculaire !
De chaque coté, quel que soit la distance entre les deux dernières entretoise !

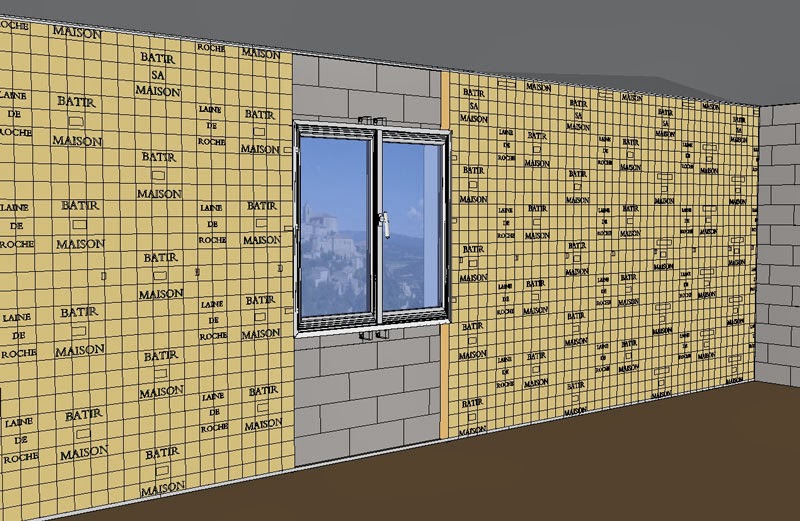

Lorsque toutes les entretoises sont en place, je pose ensuite l’isolant !

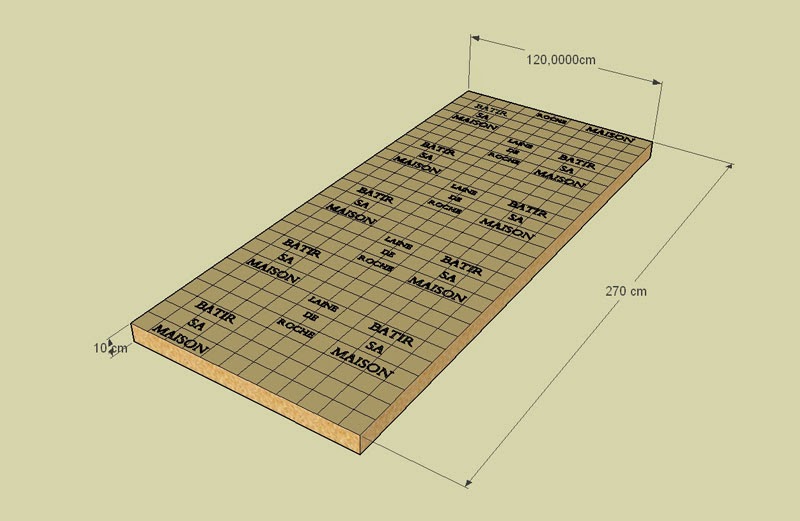

Cet isolant (laine de verre ou de roche), est conditionné en rouleaux compressés, de 120 cm de largeur sur 270 cm de longueur !
Une fois ouvert et déplié, cet isolant se présente en panneau semi rigide facile à manipuler !

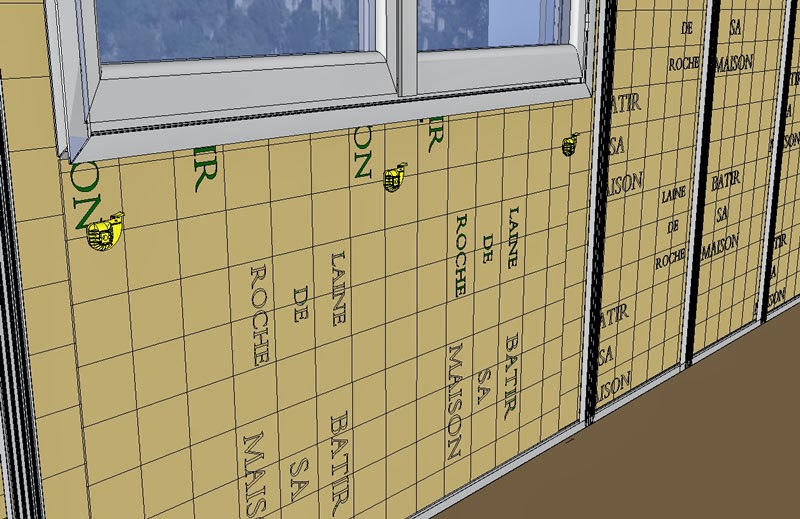

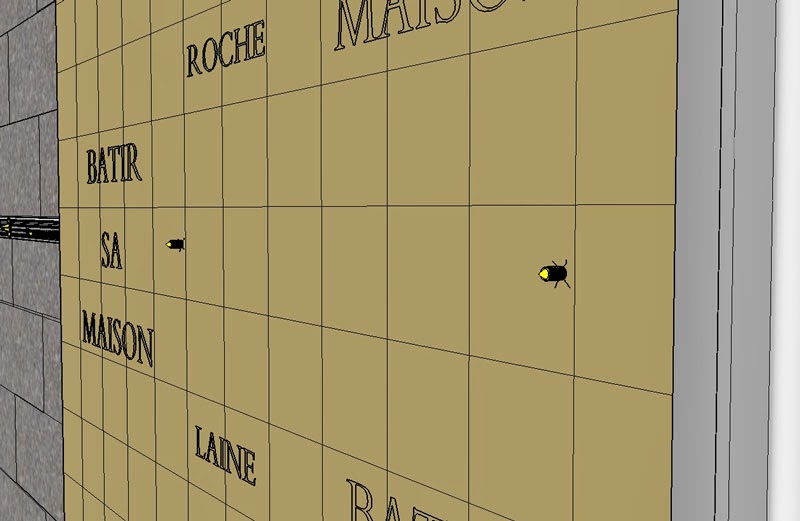

Il suffit maintenant d’insérer les panneaux, coté kraft vers l’intérieur de la pièce, entre les deux lisses (sol et plafond) et d’exercer une pression autour de chaque entretoise, de façon à ce qu’elles traversent l’isolant !

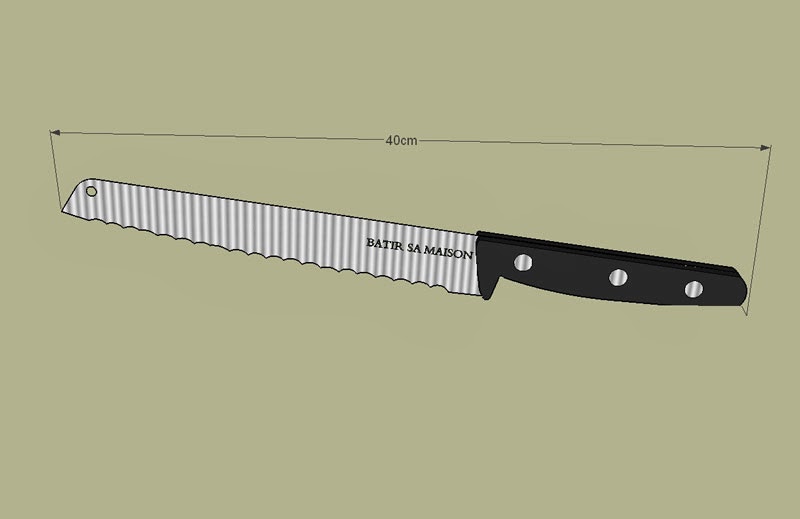

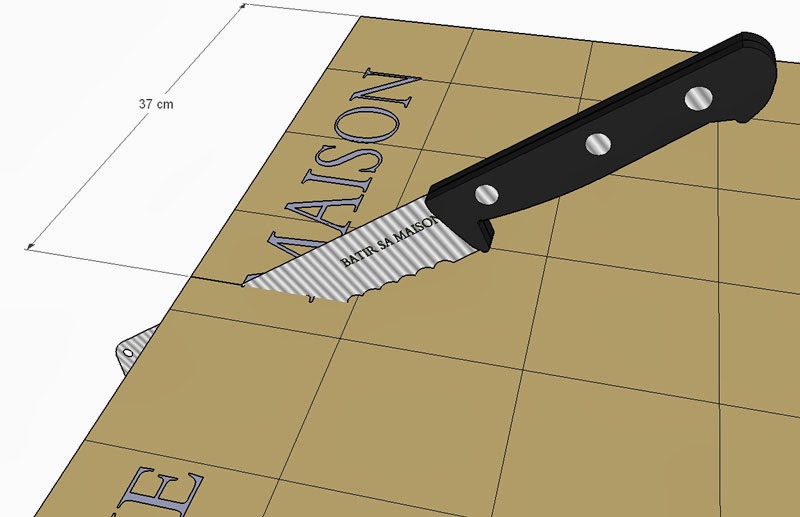

Lorsque cela est nécessaire, il faut couper des morceaux de panneaux isolants, pour cela j’utilise un couteau dédié à cette fonction (un bon cutter peut faire l’affaire) !
Les mesures sont facilitées, car en général comme celui-ci les panneaux sont cadriés se 10 cm en 10 cm sur le kraft !
Dans tout les cas, il faut couper au moins un centimètre de plus que la mesure nécessaire !
Parvenue à ce stade là, je commence à placer les fourrures verticales !

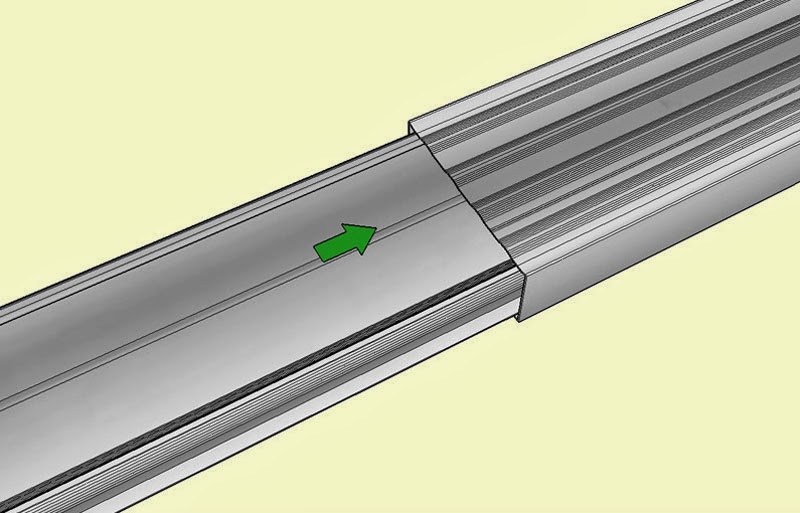

Elles font 240 cm de longueur donc je dois les rallonger avec une éclisse de 50 cm que je fais glisser à l’intérieur des fourrures !
J’enclenche ensuite sur chaque entretoise une clé !
Toutes les clés étant positionnées,
Je mets en place les fourrures avec leur éclisse !

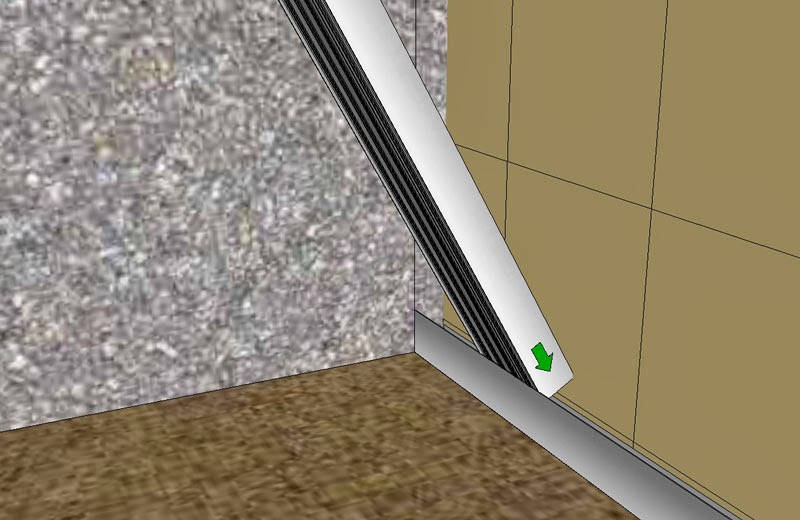

Je les insère dans la lisse au sol, face à la clé d’appui !
Je les redresse alors et les clipse aux clés !

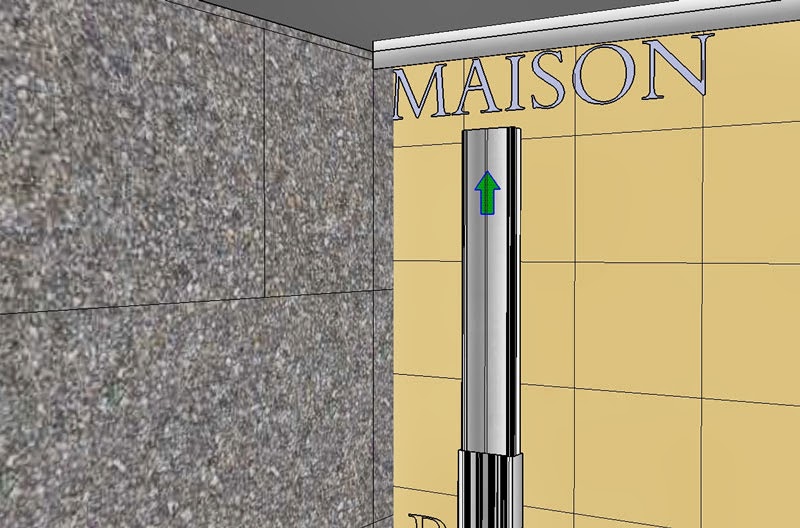

Puis je fais coulisser les éclisses pour les insérer dans la lisse du plafond !

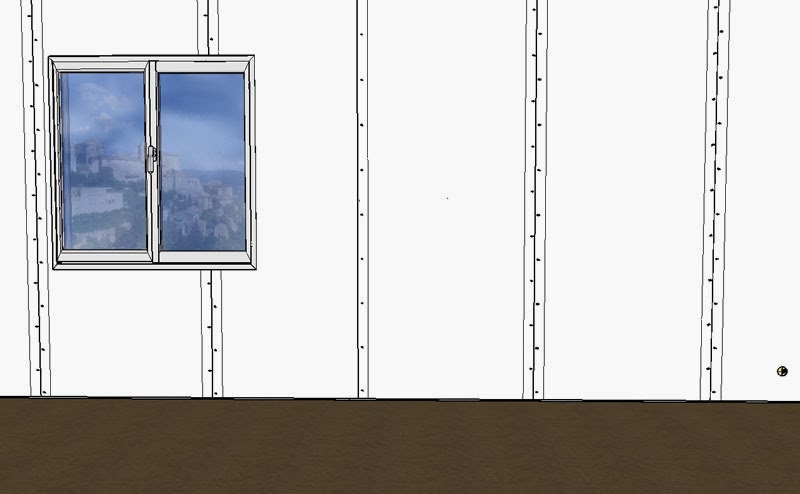

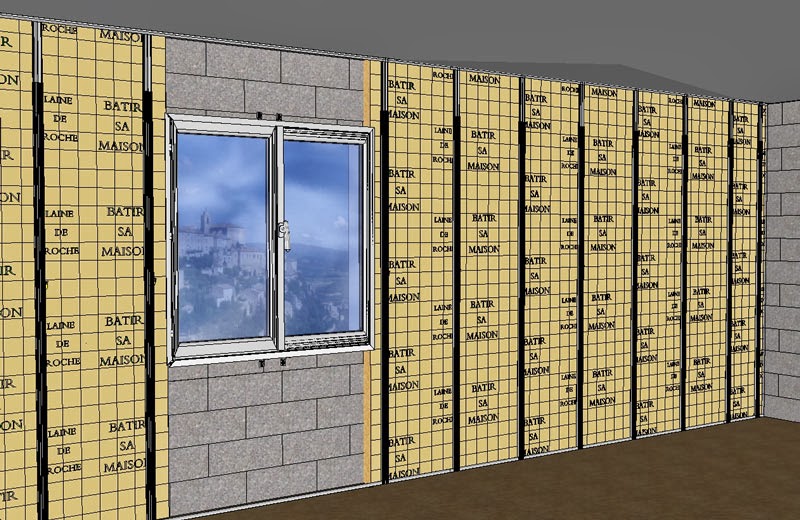

Lorsque toutes les fourrures sont en place !

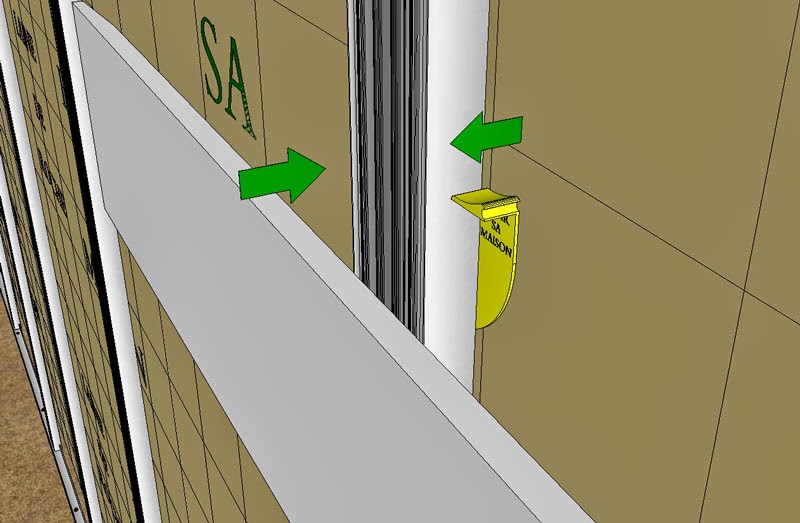

Je coupe dans une plaque de BA13 un morceau de 15 cm environ sur la largeur, je le glisse derrière le cadre de la fenêtre je le plaque contre les fourrures, je vérifie la planéité !
je règle si nécessaire !

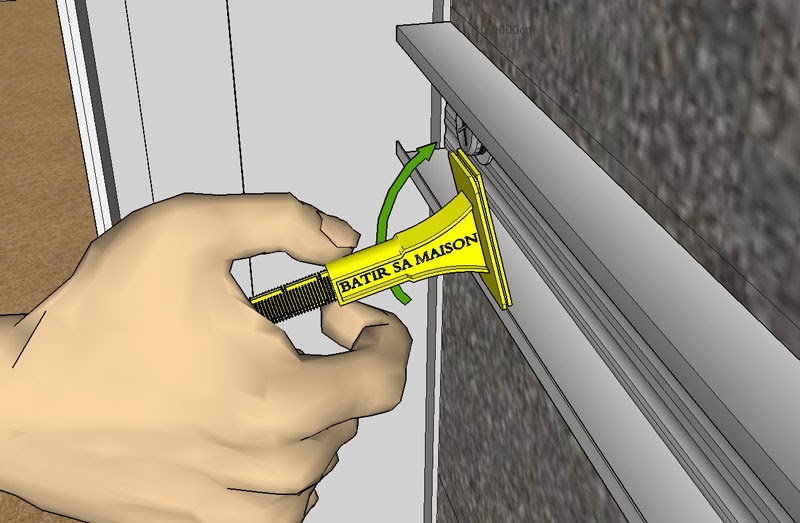

Et je ferme la clé !
Je m’occupe ensuite du tour de fenêtre, je mets en place une fourrure de longueur nécessaire sous le cadre de la fenêtre !
Puis je fais de même au dessus du cadre de la fenêtre !
Je mets en place trois entretoises d’appui dans chacune de ces fourrures !
Je coupe et installe l’isolant !
Je coupe ensuite trois morceaux de fourrure à la bonne dimension de chaque panneau que j’équipe d’éclisses de 30 cm et les mets en place !
Les gaines et conduits électriques, se placent aisément derrière les fourrures, entre celles-ci et l’isolant !

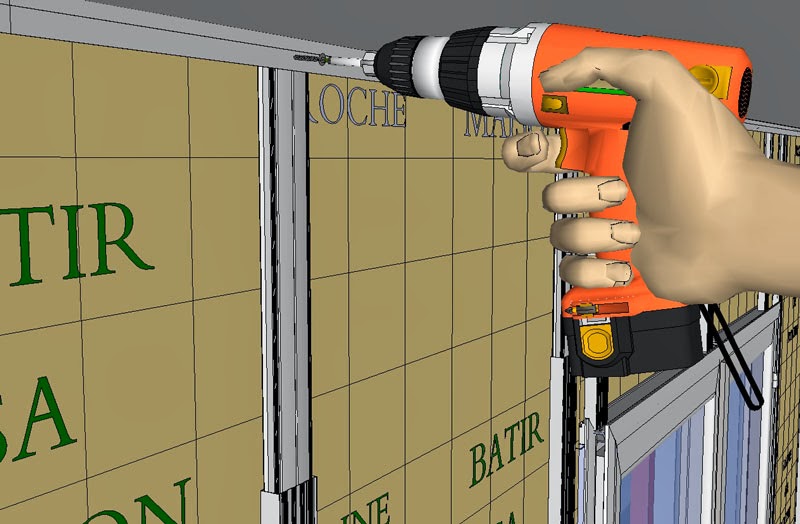

Avant de mettre en place les plaques de BA13, ce n’est pas obligatoire, mais on peut mettre une vis placo à chaque extrémité des fourrures, pour les condamnées dans leur position !

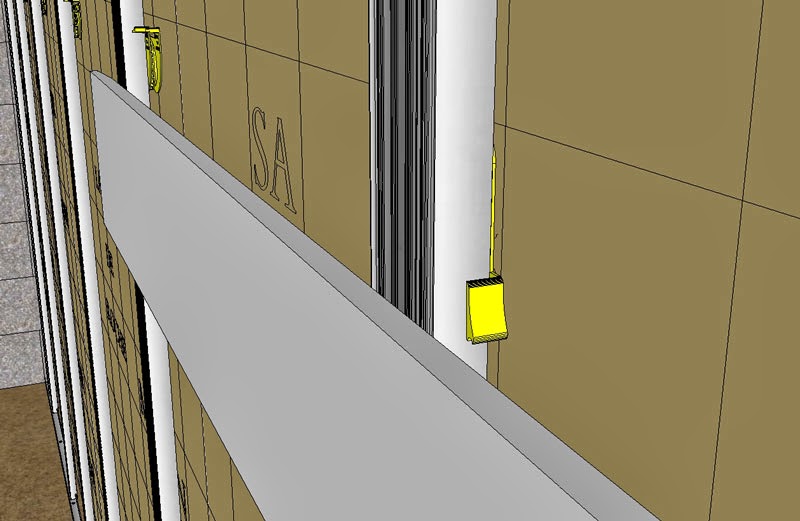

Mise en place des plaques de BA13 !

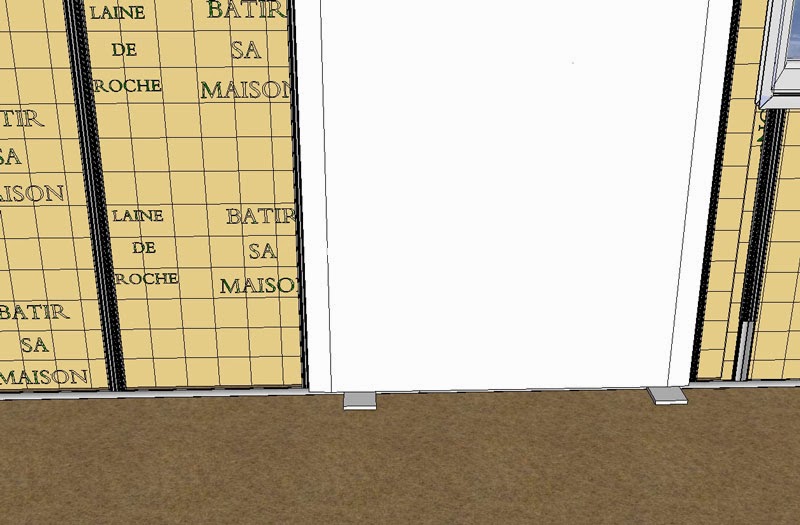

Pour éviter une remontée éventuelle d’humidité par capillarité (selon la nature du sol), on peut caler provisoirement les plaques avec deux morceaux de BA13, avant le vissage !

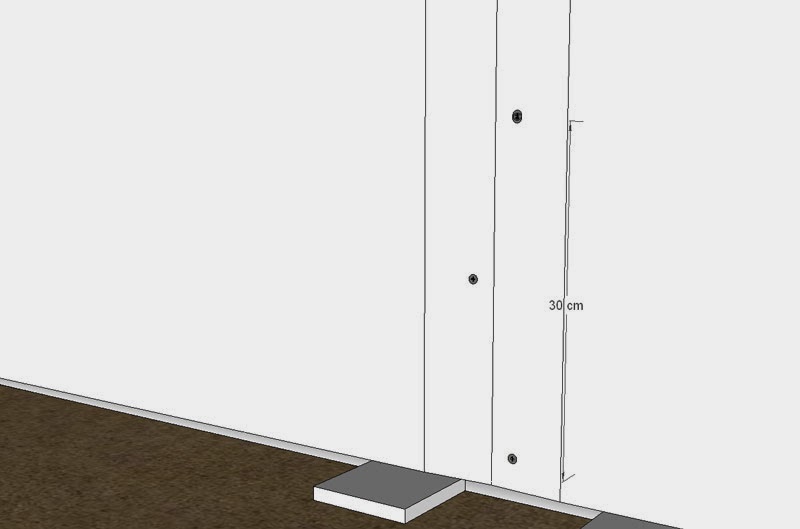

Le vissage avec des vis placo, se fait tous les 30 cm maximum en quinconce, comme ceci !

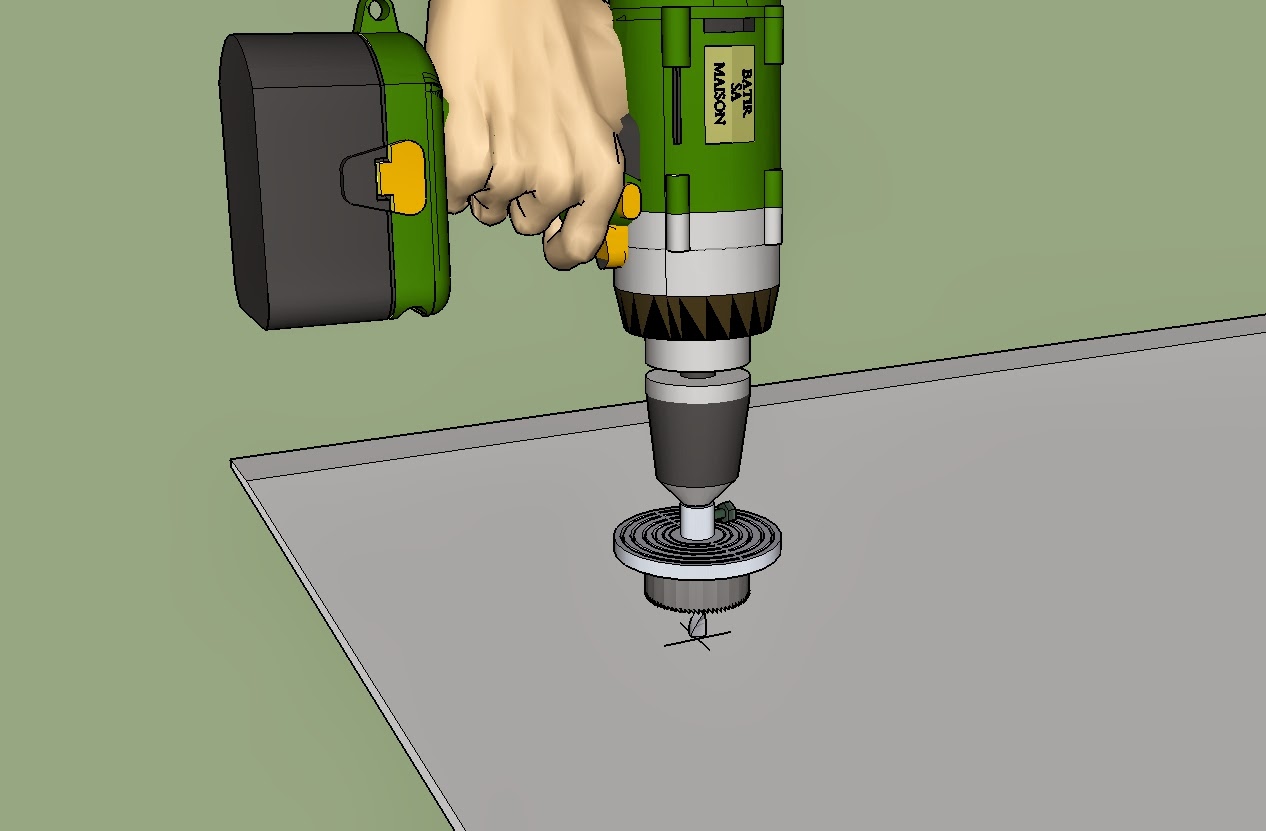

Lorsque l’occasion se présente il faut repérer sur la plaque de plâtre l’emplacement d’un boîtier électrique, et percer avec une scie cloche de 65 mm !
Et voilà, c’est terminé, il ne reste plus qu’à poser les calicots et faire les raccords, voir la précédente vidéo Cloisons en Placo-Plâtre BA13 comment faire ?
