Tronçonneuse à métaux METABO modèle CS 23-355

Lorsqu’on travaille ferronnerie il est un outil indispensable à la découpe des barres métal: la tronçonneuse à métaux.
Je vous propose ici un petit aperçu de la tronçonneuse à métaux que je viens d’acquérir. Il s’agit de la tronçonneuse de la marque Allemande Metabo modèle CS 23-355.
Mon choix s’est porté sur ce modèle qui me semble idéal que ce soit sur un chantier extérieur ou en atelier.
Après quelques utilisation, elle propose un découpe rapide et efficace des profils, tubes et barres en acier. Elle permet aussi la découpe d’autres métaux évidemment.

Tronçonneuse à métaux Metabo CS 23-355 présentation et fonctionnement en vidéo

Caractéristiques de la tronçonneuse métaux Metabo CS 23-355

Cette tronçonneuse fonctionne évidemment sur courant alternatif monophasé 230 V et délivre une puissance de 2300 W.

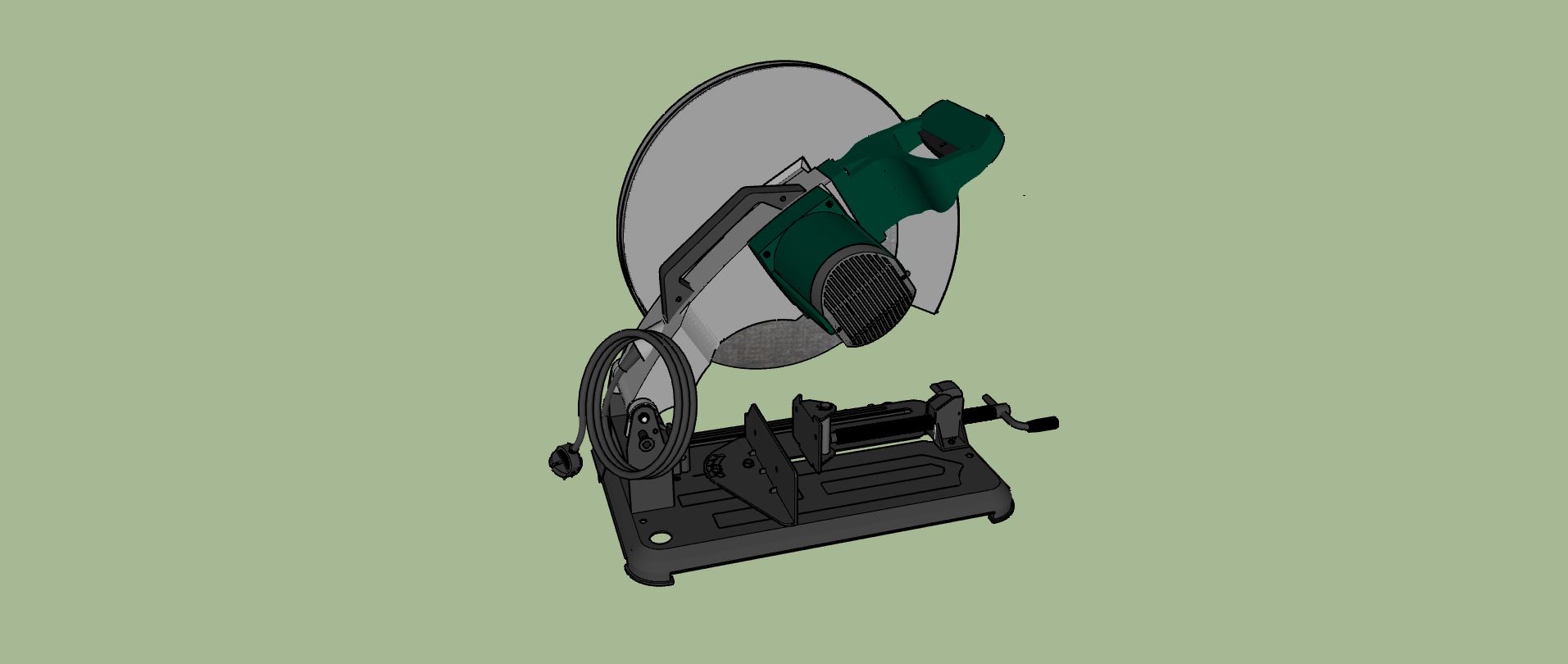

Tronçonneuse à métaux Metabo CS 23-355
Tronçonneuse à métaux Metabo CS 23-355

Les dimensions de l’embase sont de 468 x 282 mm. Ce qui lui assure une excellente stabilité.

Dimensions de l'embase
Dimensions de l’embase

La vitesse de rotation du disque est à vide de 4000 tours/min.
La capacité de coupe des barres d’acier pleines est de 65 mm.

Barres d'acier
Barres d’acier pleines

La capacité de coupe des tubes acier est de 125 mm.

Tubes aciers
Tubes aciers

Pour finir, elle possède une capacité de coupe des aciers profilés (IPN, UPN…etc.) de 115 x 130 MM.

Changement du disque de tronçonnage

Les disques ou meule de tronçonnage que j’utilise sont les « Flexiamant super » de METABO : diamètre 350 mm alésage central 25,4 mm.

Meule de tronçonnage Flexiamant Metabo
Meule de tronçonnage Flexiamant Metabo

Une clé mixte est à disposition sur l’embase pour effectuer un changement de meule.

Clé mixte pour le changement de disque
Clé mixte pour le changement de disque

Avant de changer le disque, il faut le bloquer. Pour cela, il suffit de tourner la meule de façon à présenter le trou qui se trouve sur la flasque afin d’introduire la broche de blocage.

Broche de blocage
Broche de blocage

Maintenant que la broche de blocage est dans l’orifice, je dévisse l’écrou de serrage du disque en tournant dans le sens inverse des aiguilles d’une montre.

Dévissage écrou
Dévissage écrou

Je retire alors le boulon.

Retrait du boulon
Retrait du boulon

Puis je retire la rondelle de centrage.

Retrait rondelle de centrage
Retrait rondelle de centrage

Et enfin je retire la flasque de serrage du disque de tronçonnage et le disque.

Retrait de la flasque
Retrait de la flasque
Disque ôté
Disque ôté

 Une fois le disque changé, je procède au remontage des éléments de serrage.

Remontage des éléments
Remontage des éléments

L’étau de serrage

L’ouverture maximum de l’étau est de 238 mm. Par un système ingénieux, il peut être manœuvré de deux façons.
La première est classique puisqu’il suffit de tourner la tige filetée afin de serrer l’étau.

Serrage de l'étau en tournant la tige filetée
Serrage de l’étau en tournant la tige filetée

Mais il existe une seconde façon qui fait gagner un temps considérable. Pour cela, il suffit de basculer cette pièce qui constitue une moitié du guide fileté.

Basculement du demi filetage
Basculement du demi filetage
Demi filetage
Demi filetage

Et la partie mobile de l’étau est alors manœuvrable rapidement. La tige filetée est alors là pour simplement bloquer et débloquer la pièce à découper.

Manœuvres rapides de blocage-déblocage
Manœuvres rapides de blocage-déblocage

Réglage de l’angle de coupe

Voyons maintenant le réglage de l’angle de coupe de la plage de serrage. En débloquant ces deux boulons, je peux régler l’angle de coupe avec un choix allant de moins 15° à 45°, par paliers de 5°.

Boulons de blocage de la plage de coupe
Boulons de blocage de la plage de coupe

Lorsque l’angle est choisi, je bloque les deux boulons, sur l’image ci-dessous un angle de 45°.

Réglage de la plage de coupe à 45°
Réglage de la plage de coupe à 45°

La plaque de serrage de l’étau est mobile. Elle s’adapte donc quel que soit l’angle de coupe voulu.

Serrage de l'étau
Serrage de l’étau

Une butée réglable permet de limiter la profondeur de coupe si nécessaire.

Réglage de la butée de profondeur de coupe
Réglage de la butée de profondeur de coupe

Un transport facilité

Pour le transport, je ferme l’étau, j’abaisse au maximum le bras de coupe et je le bloque dans cette position avec le verrou.

Blocage verrou position transport
Blocage verrou position transport

La poignée de transport est alors bien positionnée, la répartition du poids est bien équilibrée. Une excellente machine très pratique !

Position de transport
Position de transport
