Plan de toiture:
Décembre 2006
Je fais un croquis des toitures :
Les pannes sont en pin Douglas dimensions 12 x 24 cm, les chevrons sont en pin Douglas dimensions 6 x 8 cm,
les liteaux sont en sapin dimensions 3 x 4 cm, je traite tout ce matériel avec un fongicide insecticide de base ( bien que le pin Douglas soit réputé pour ne pas avoir besoin de traitement ),
Avant de poser les pannes je fais sur les murs maitres est et ouest un rang de génoise (ce sont des génoises toutes prêtes par longueur de 2 tuiles facile à posées), je les pose sur une brique, le tout en dégradé progressif comme le démontre le plan de toiture.
voici les clichés de génoise:
Janvier 2007
Avril 2007

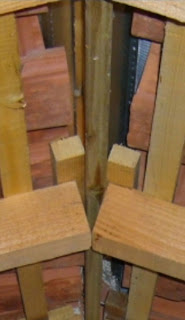

Les pignons et les génoises sont terminés, je place toutes mes pannes 74cm axe à axe, mes chevrons 50cm axe à axe, et mes liteaux à 32cm d’intervalle.

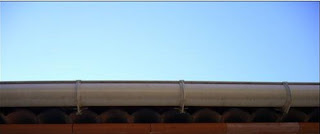

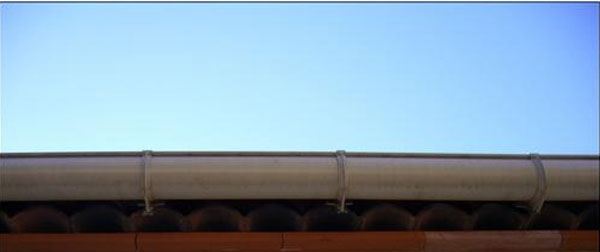

Avant de mettre les tuiles je place les chenaux, les supports sont fixés sur les chevrons, un par chevron:
juin 2007
je mets en place les tuiles:

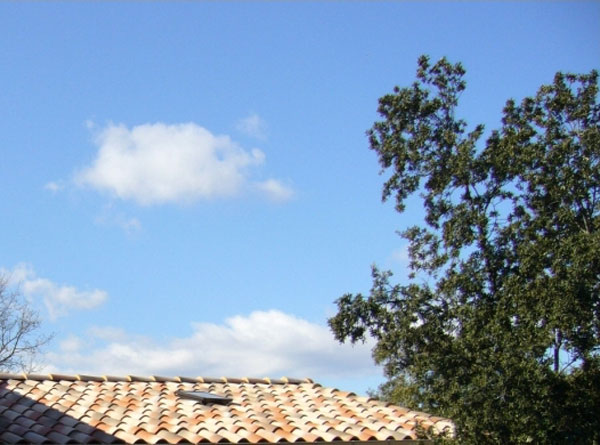

Je mets à chaque toiture une lucarne de toit pour avoir accès à la toiture.

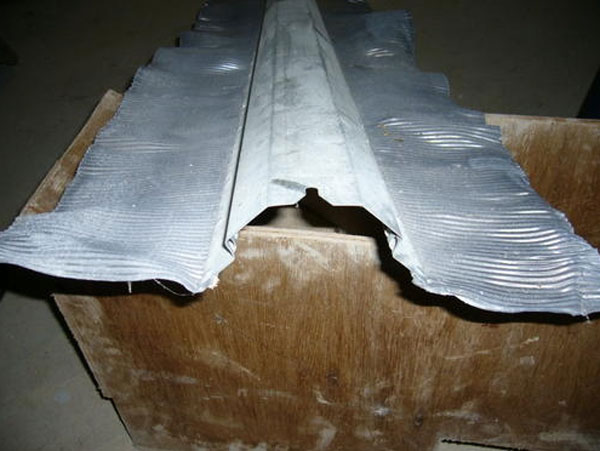

Pour le faîtage des toitures comme l’indique le plan en coupe, je mets au sommet des chevrons, maintenue par des petites équerres une planche de 17 x 2,5 qui est en fait une latte de plancher d’extérieur traité autoclave, sur ce support je fixe une double jupe de plomb qui vient couvrir le bord des tuiles, je colle ces jupes avec un silicone approprié:
Cette double jupe comporte des trous dans le centre du chapeau pour permettre l’aération des combles:
De même sur les rives de la toiture de l’appartement du bas au centre de la construction, a l’endroit du décalage des toitures je mets une jupe de plomb que je fixe sur le mur, cette jupe comporte une petite grille pour permettre l’accrochage de l’enduit de façade.
