Schémas de Branchements Electriques

  • 4 min read



Effectuer des branchements électriques est à la portée de tous, il suffit d’oser entreprendre et être rigoureux dans le respect des normes en vigueur  !

Je sais par expérience que le plus compliqué dans cette entreprise, est sans doute de se renseigner sur les branchements des différents modules.

C’est pour cette raison que j’écris cet article, pour essayer de réunir un maximum de schémas de branchements électriques .

Cela pourra certainement rendre service à certaines personnes, (y compris à moi même)  .

Que ce soit pour le branchement d’interrupteur différenciel, de disjoncteurs divisionnaires, il est important de respecter les normes en vigueur, ( les fusibles sont à mon avis à éviter de nos jours, non pas pour leur fiabilité, mais pour le confort apporté par les disjoncteurs divisionnaires).

Il faut aussi apporter un soin particulier à l’installation de certains appareils: éclairage d’ambiance, détecteur incendie, VMC, chauffe eau (cumulus) etc…

De même pour les appareils de chauffage: convecteur électrique etc…

Il faut aussi respecter les normes en matière d’appareillage d’extérieur tel que les interrupteurs étanches  etc…..

Bien entendu, je n’ai aucune prétention à donner des conseils, simplement faciliter les recherches et économiser du temps .

En ce qui me concerne, je me procure régulièrement  le mémento de Promotelec, vous pouvez vous le procurer à cette Adresse .

C’est une aide précieuse  !



Ce mémento présente les règles essentielles afin de concevoir et réaliser, dans l’habitat, une installation électrique respectant la norme NF C 15-100.
Les dispositions du présent mémento sont issues de la norme NF C 15-100, édition 2002, incluant ses amendements n° 1, 2 et 3.
L’amendement 3, publié en février 2010, est d’application obligatoire aux installations électriques des locaux d’habitation dont la date de dépôt de permis de construire (ou à défaut la date de signature de marché ou encore à défaut, la date d’accusé de réception de commande) est postérieure au 31 juillet 2010.

Je vous conseille aussi  cet excellent  site Web consacré à ce thème  !

http://entraidelec.com/

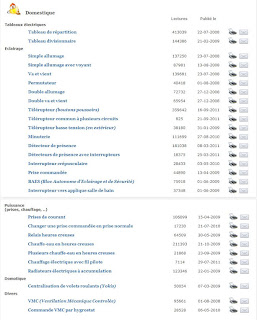

Vous y trouverez de nombreux schémas

        Cliquez sur la liste  !!!






Beaucoup d’autres informations  !



Un calculateur de section de câble selon l’intensité  !


                                               Cliquez sur l’image

Un autre calculateur qui vous donne les chutes de tension qui interviennent au prorata de la longueur du câble !

Cliquez sur l’image :



Le Parafoudre !

Il n’est actuellement obligatoire que dans certains départements, mais il est fortement conseillé partout  !

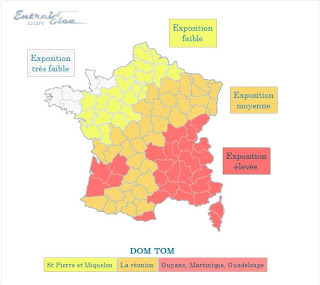

Voici la carte des risques d’impacts de foudre, les départements en rouge, sont ceux ou le parafoudre est : Obligatoire  !



Pour obtenir des informations supplémentaires, notamment sur le fonctionnement du parafoudre, cliquez sur

ce lien :

http://entraidelec.com/article-64-Le-parafoudre.html

Schéma branchement parafoudre





  D’autres informations seront ajoutés ultérieurement, mais déjà avec cela, il y a de quoi faire  !

Dan51
