Installer des panneaux solaires en autoconsommation

Les installations photovoltaïques chez les particuliers sont de plus en plus nombreuses. Si l’on peut toujours faire appel à des professionnels pour réaliser ce types d’installation, il est aujourd’hui possible de faire une petite installation soi-même. Et cela est d’autant plus vrai si l’on fait une petite installation de panneaux solaires en autoconsommation.

▶ Installer des panneaux solaires en autoconsommation

Dans ce type d’installation solaire, il s’agit de produire de l’électricité sans stockage et en consommation instantanée .
Contrairement aux autres solutions de production en partenariat avec EDF-ENEDIS, elle nécessite aucune autorisation ou attestation autres que celles appliquées par les communes en matière d’environnement.
La seule démarche à effectuer est une convention d’autoconsommation qu’il faudra transmettre à ENEDIS pour l’informer de a mise en place de votre installation de production solaire.

Vidéo: Installation panneaux solaires en autoconsommation

▶ Bien calibrer son installation solaire

Ce mode de production nécessite, pour que l’économie réalisée soit optimale, de bien calculer ses besoins de consommations . Effectivement, il n’est pas rentable d’investir dans une installation trop importante, et donc plus chère, qui dépasse de loin les besoins en électricité quotidien.
Car il faut se rappeler que si surplus de production il y a, celui-ci n’est pas stocké…. donc perdu.
Plusieurs facteurs sont à considérer pour bien calibrer son installation photovoltaïque.

✅ Calcul de la capacité de production

La capacité de production est liée à la situation géographique de chacun.
Ci-dessous, vous trouverez une carte qui indique la production photovoltaïque annuelle théorique pour une unité de 1 KWh en crête (luminosité optimale).
On peut y voir que la production varie de 800 à 1400 KWh par an selon la région.

Cartographie de la Capacité de production solaire annuelle
Cartographie de la Capacité de production solaire annuelle

La capacité de production de vos panneaux solaires est également tributaire de son orientation.
Il faut savoir que l’orientation optimale des panneaux est plein sud avec une inclinaison à 37°.

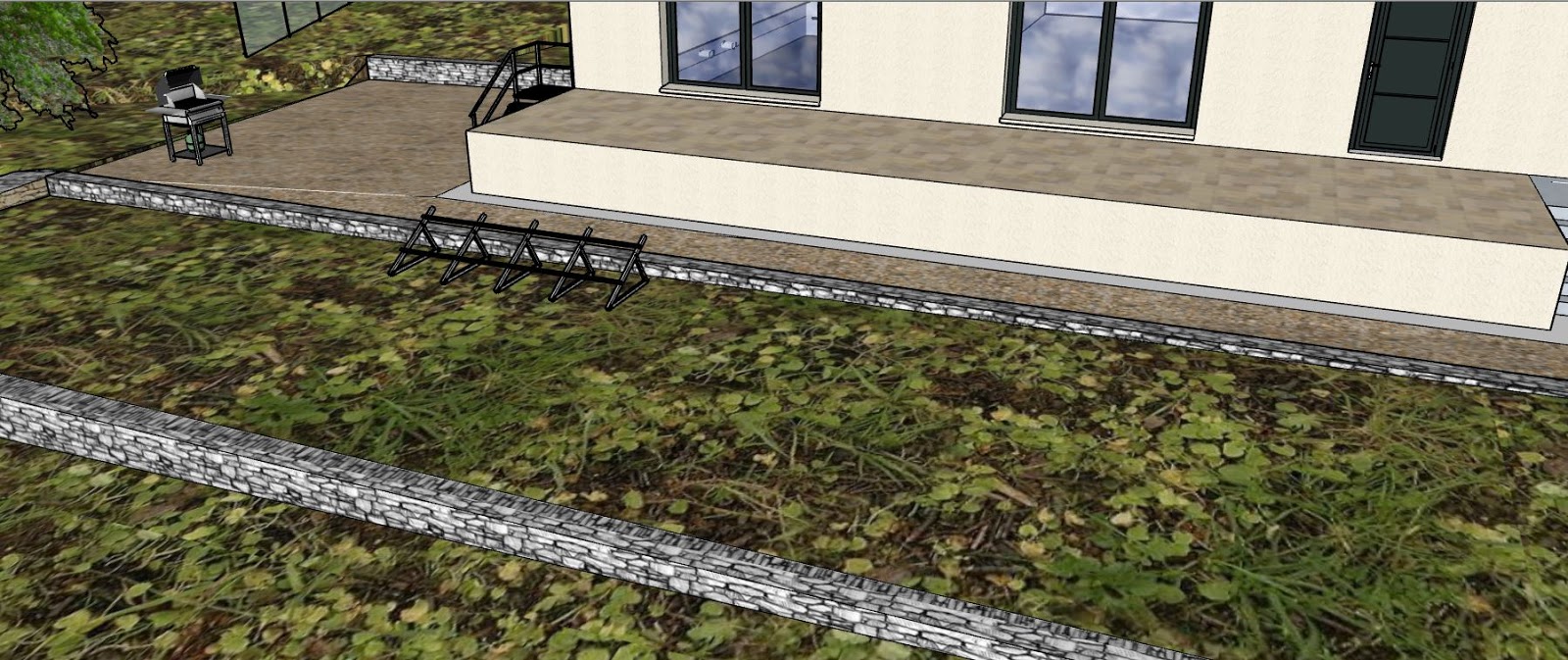

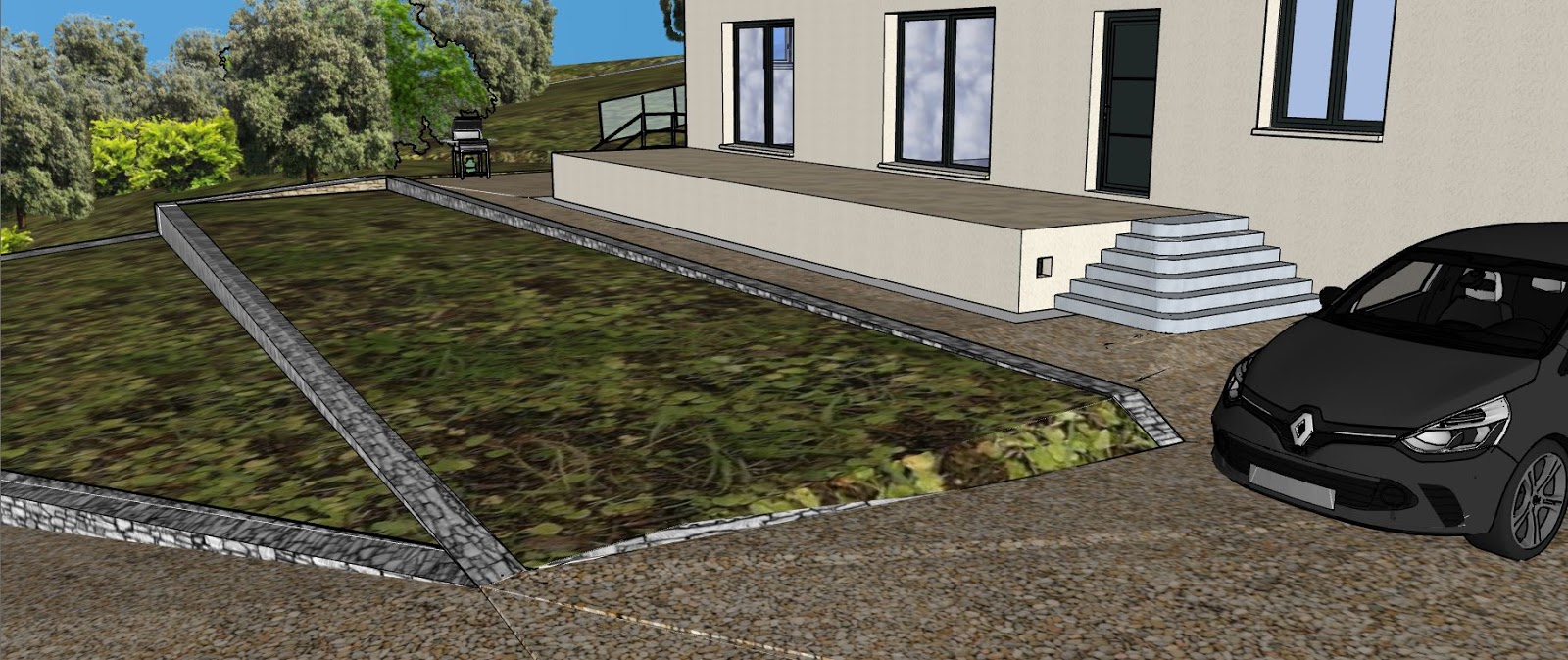

Il est tout à fait possible d’installer son unité de production solaire au sol. Une installation au sol est peut être même idéale puisqu’elle permet de choisir l’orientation librement à l’inverse d’une installation sur toiture.

Le choix de l’emplacement se fait en en repérant la trajectoire du soleil afin que les panneaux solaires captent le maximum de luminosité et ce le plus longtemps possible au cours de la journée. Il faut également vérifier qu’aucune ombre d’arbre ou de bâtiment ne vienne gêner la production d’électricité par les panneaux solaires.

Trajectoire du soleil suivant les saisons
Trajectoire du soleil suivant les saisons

✅ Calcul des besoins de consommation

Comme je le disait au début de cet article, il faut bien évaluer les besoins de consommation. En effet, une surproduction est inutile puisqu’il n’y a pas de stockage de l’électricité dans notre cas.

Dans les lignes ci-après, je vous explique comment je calcule mes besoins de consommation.

L’objectif est en fait de connaitre sa consommation d’électricité annuelle dans la plage horaire qui se situe entre 10h00 et 17h00 en fonction évidemment de la capacité de production de votre lieu d’habitation.

Plage horaire de 10h00 à 17h00
Plage horaire de 10h00 à 17h00

Le plus simple est de calculer cela en partant de votre consommation annuelle en électricité pour la rapporter ensuite en consommation quotidienne.

Remarque:

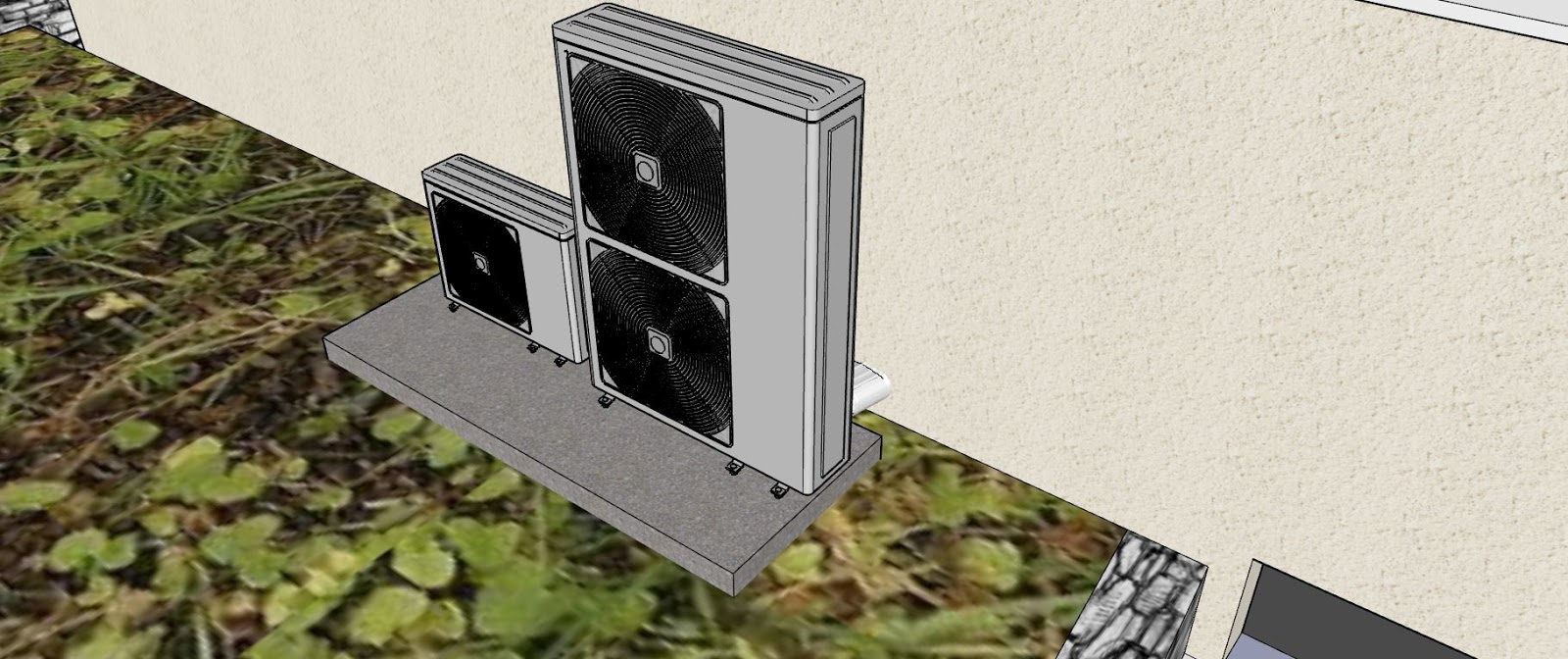

Pour information, dans mon cas la consommation est pour une maison dans le Sud de la France avec comme système de chauffage un chauffage au sol avec une PAC.


Le problème est dans le moyen de chauffage .

En ce  qui me concerne, c’est le sud de la France et je peux donc compter sur un maximum de 1400 kw par an pour une  unité de 1 kw .

Le plus simple est de calculer à partir de votre consommation annuelle .

Je dois donc  calculer mes besoins annuels sans tenir compte du chauffage .
Pour ceux qui n’ont pas un mode chauffage électrique le calcul est le même que celui-ci , en déterminant ses besoins par rapport à la consommation annuelle .
Ma consommation annuelle est d’environ 14000 kw .
Je sais par le biais de mon éco-compteur que la consommation de ma pompe à chaleur correspond à 70 % de ma consommation annuelle .

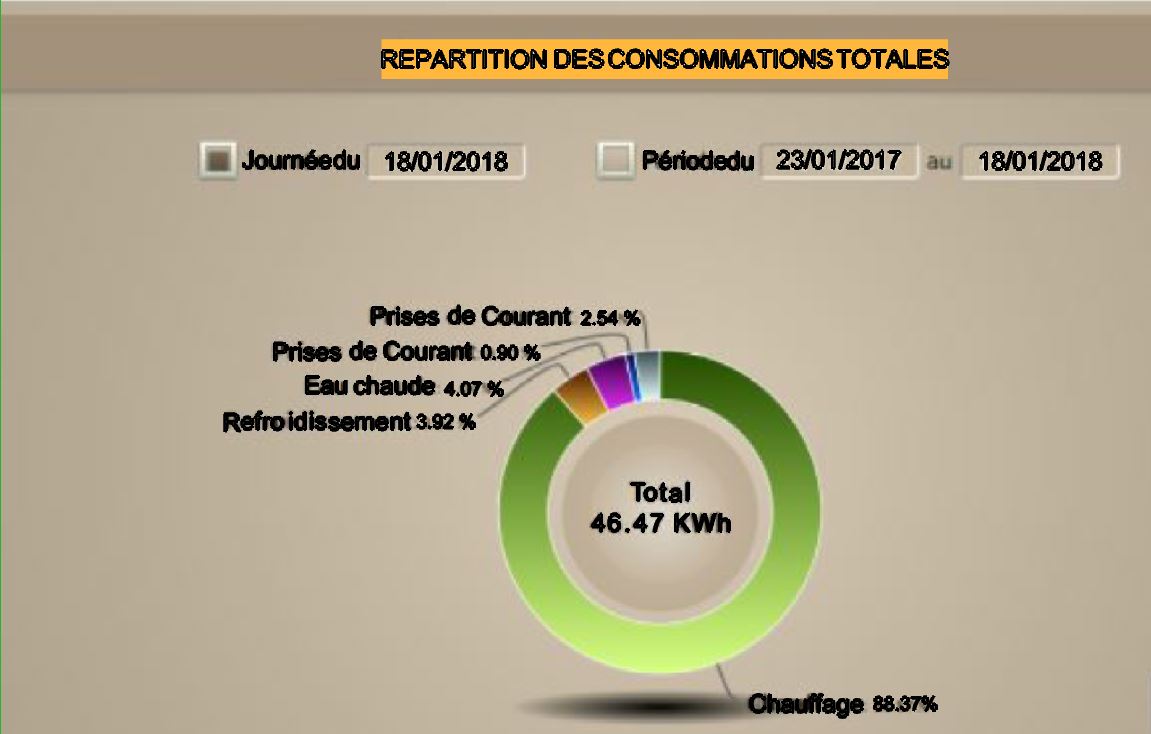

Comme en atteste ce graphique donné par l’éco-compteur pour une journée de janvier .

On peut y voir les détails des consommations réparties sur 5 postes
Le poste chauffage en vert, où on s’aperçoit que la pompe à  chaleur à consommé 88% de la consommation totale de cette journée d’hiver .
Le poste refroidissement en orange, sur lequel n’ayant pas de climatisation d’été, j’ai branché le four et les plaques de cuisson ! 3,92 % de la consommation totale .
Le poste eau chaude en violet, dont la production est assurée par un chauffe-eau thermodynamique 4,07% de la consommation totale.
Les deux autres postes en bleu, concernent les prises de courant dont la consommation représente 0,90% et 2,54%  .
Il est donc pour moi facile de faire le calcul en enlevant le chauffage .
Cela donne lorsque je regarde sur l’éco-compteur les données sur la période d’une année  une consommation hors chauffage, d’environ 30 %  de la consommation totale .
Ma consommation totale sur l’ année étant d’environ 14000 kw, les 30% représente 4200 kw
Ce chiffre je vais le diviser par 8760 qui représente le nombre d’heures dans une année .
4200 : 8760 = 0,479 kwh

Je multiplie maintenant ce résultat par 2555,  chiffre qui représente dans l’année le nombre d’heures correspondant à la plage horaire optimale .
0,479 x 2555 = 1224 kw
C’est ce chiffre qui va me permettre de choisir mon unité de production .

Le problème est dans le fait que les kits de production sont équipés de micro-onduleurs qui gèrent chacun un module de deux panneaux solaires de 300 watt , on est donc obligé d’avoir un nombre de panneaux pair .

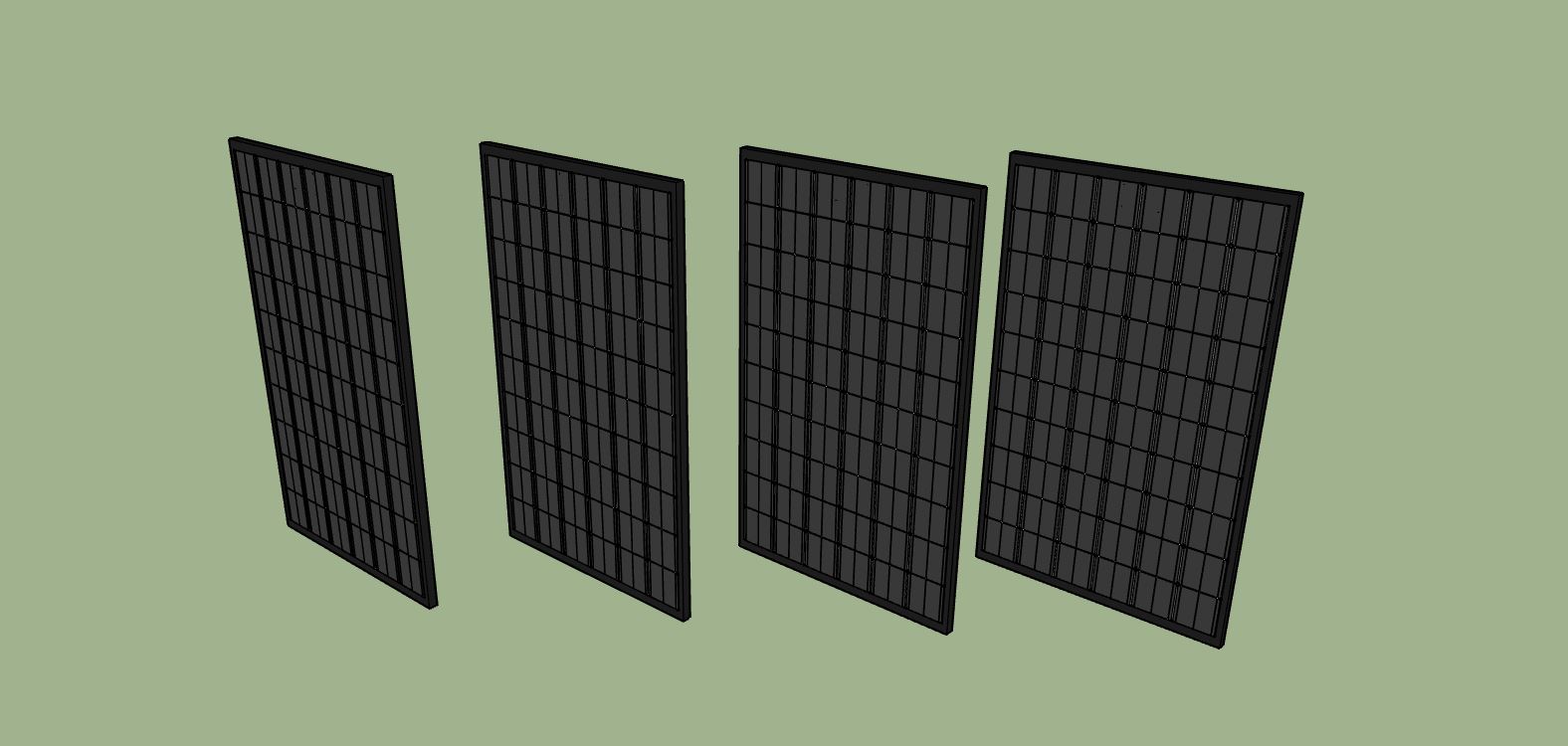

Si je pars sur un kit de 1200 wh  composé de 4 panneaux de 300 W soit une puissance de 1,2 kw considérant que dans ma région je peux théoriquement compter sur 1400 kw à l’année chiffre que je multiplie donc par 1,2 cela me donne une production théorique de  1680 kw, et là je suis en surproduction.

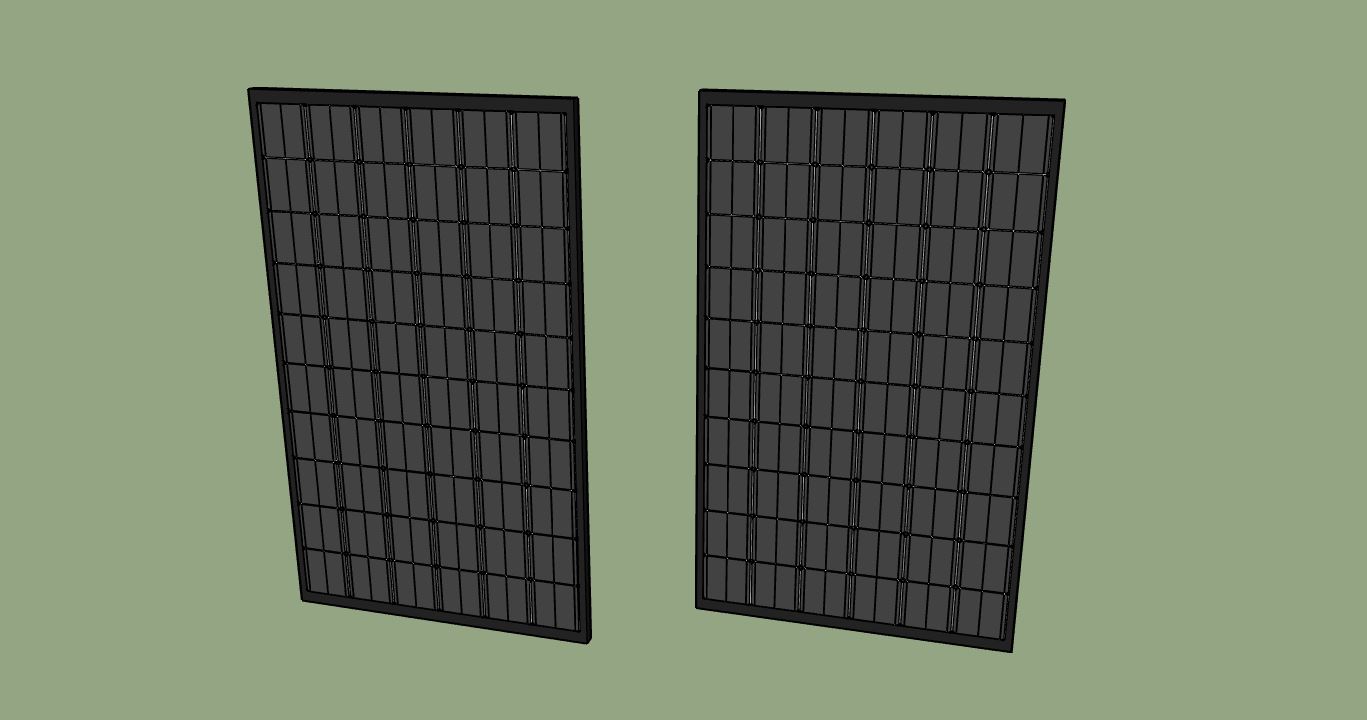

Si je choisis une unité de 600 watts composés de 2 panneaux de 300 watts, soit 0,6 kw j’aurait un rendement de 1400 kw x 0,6 kw  = 840 kw, et là considérant que je peux espérer 1224 kw de production annuelle, je perds en capacité d’économie.
Ors le but est d’économiser au maximum.

Etant donné que ces prévisions sont plus ou moins fiables, car tributaire de la météo locale, je choisirai un kit de 1200 watts.

Ce matériel a une espérance de fonctionnement d’après les fabricants de 30 ans minimum.

 Par rapport au prix actuel du kwh vendu par EDF, l’amortissement représente environ 30% des gains sur 30 ans.

Dès que l’unité de production sera installée, je bénéficierai donc immédiatement de 70 % de la production annuelle en électricité totalement gratuite et pendant 30 ans.

Et je peux même espérer encore mieux, sachant que le prix du kw EDF, va considérablement augmenter à l’avenir.

Le montage et l’installation de l’unité de production sont très facile.

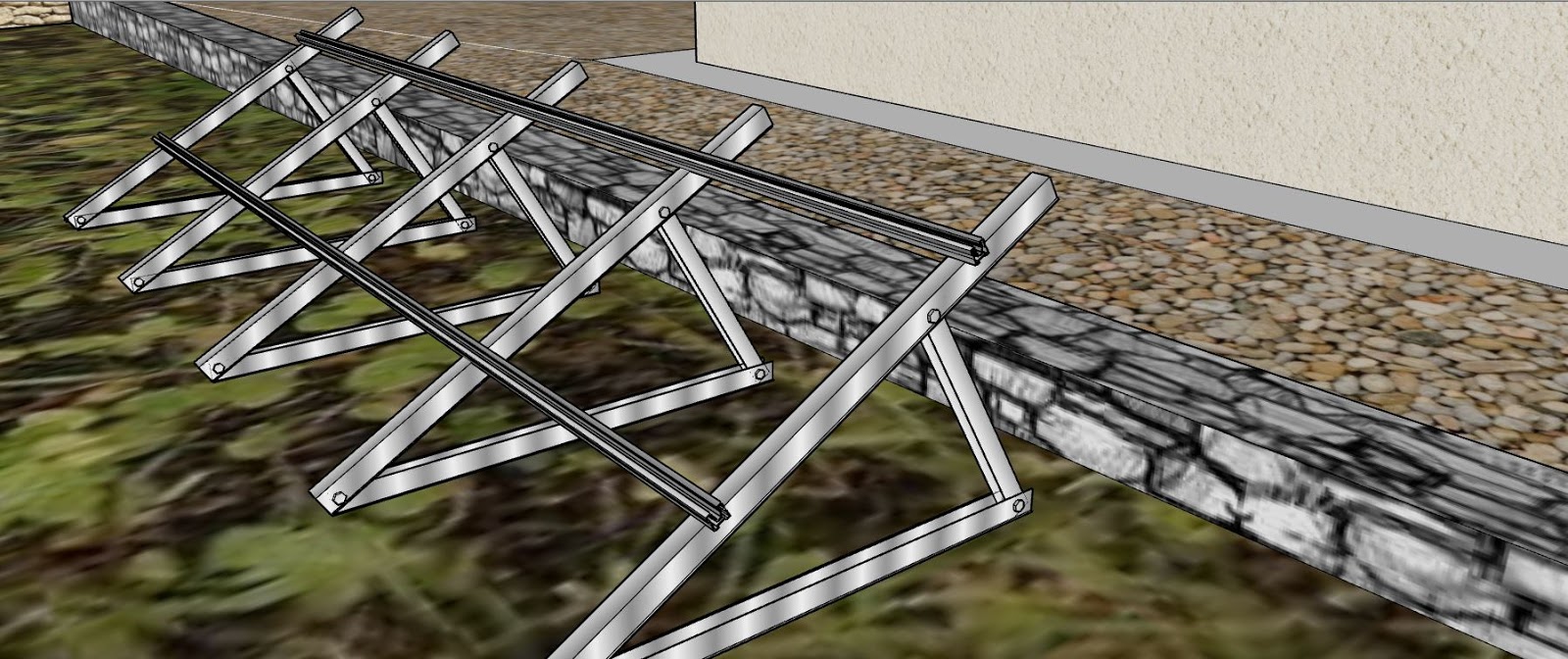

Ces panneaux seront fixés  sur  des supports en aluminium  composés d’équerres réglées à l’angle idéal et de profilés pour les relier entre elles, un ensemble rapidement mis en place.

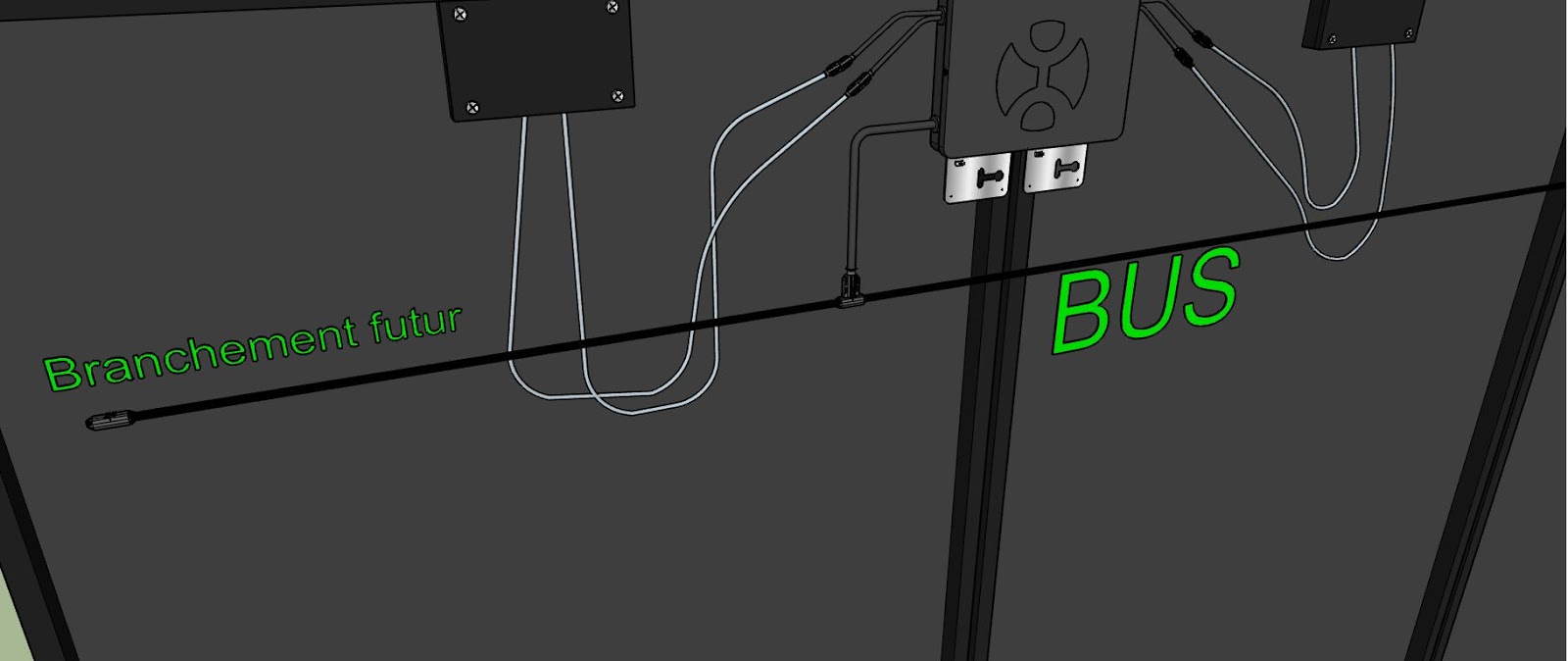

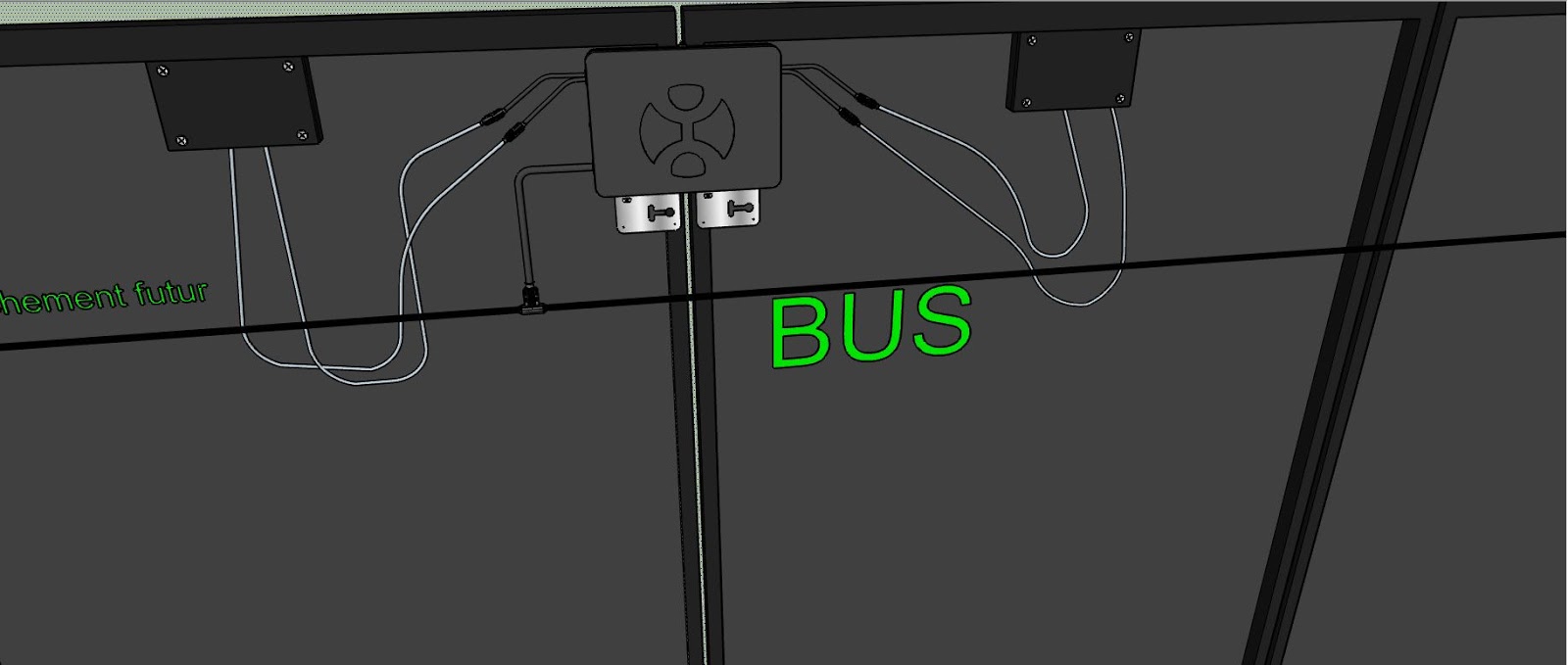

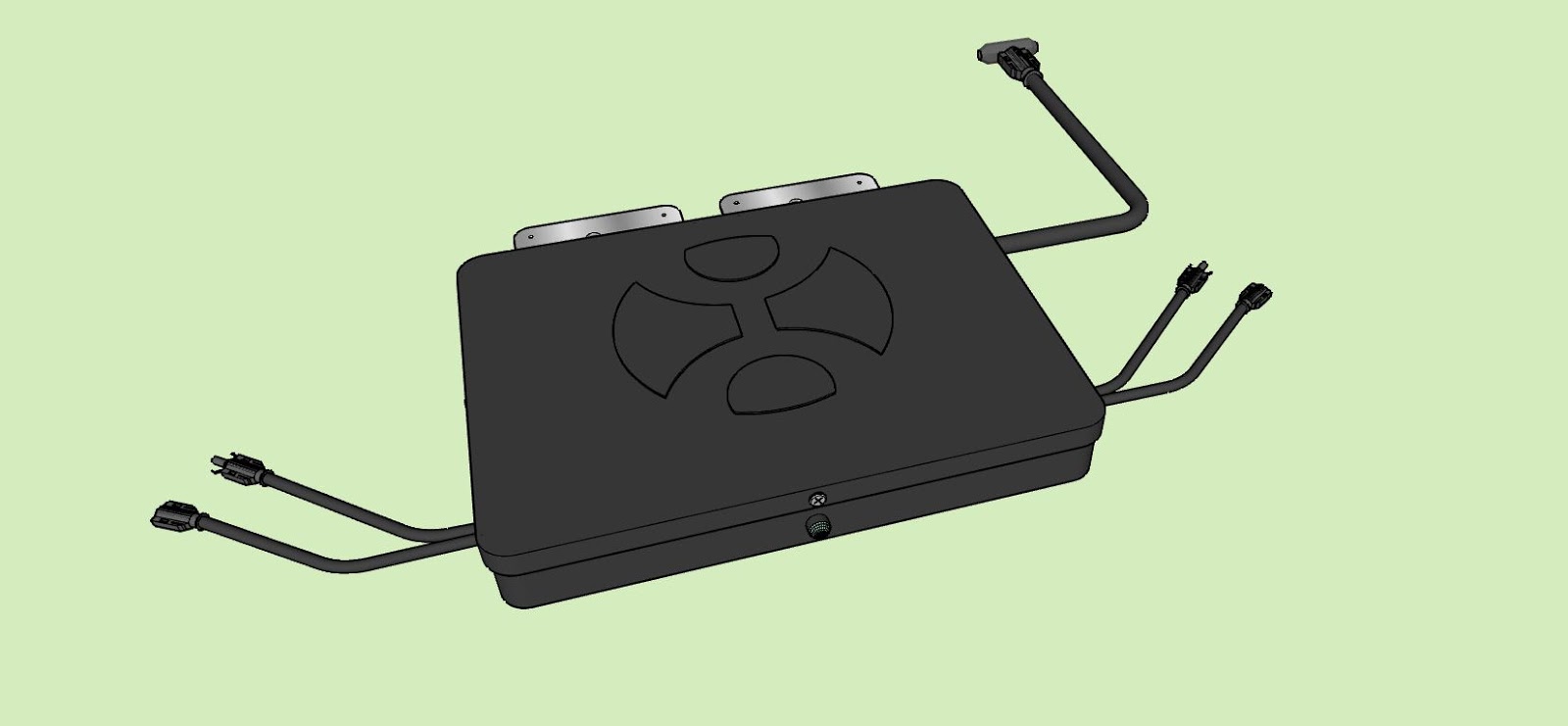

Le branchement est lui aussi très simple, les panneaux de chaque module, sont reliés à un micro-onduleur, et les onduleurs sont reliés à un câble appelé BUS, car c’est lui qui conduit l’électricité jusqu’au tableau de répartition de l’installation.

Sur un côté du BUS, un embout de terminaison du câble permet de brancher si nécessaire d’autres modules pour augmenter la production.

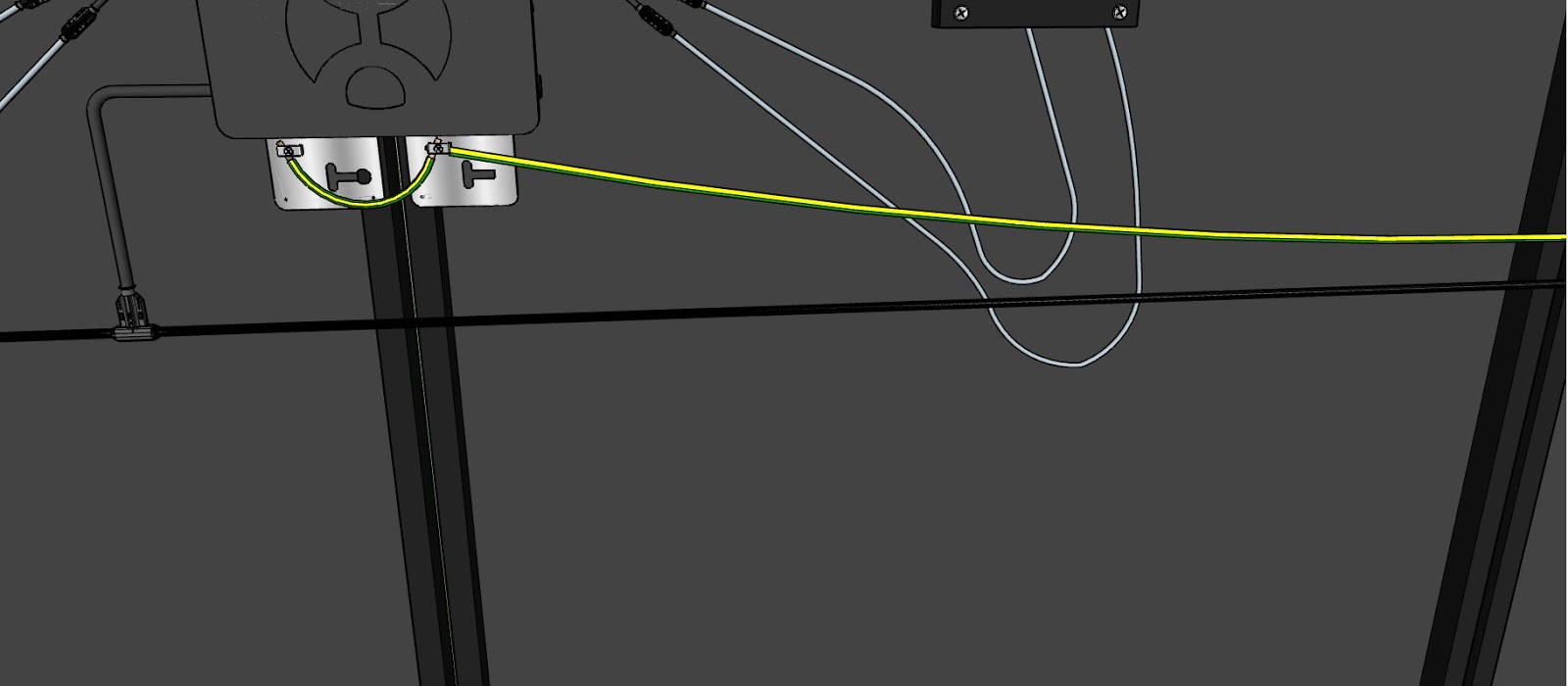

Les micro-onduleurs, sont fixés sur le support en aluminium par des plaquettes de métal munies d’une borne de terre sur laquelle un câble  de terre vert et jaune de 6 mm² sera fixé .

Le câble BUS et le câble de terre , sont ensuite acheminés vers le tableau principal de répartition de l’installation électrique de la maison.

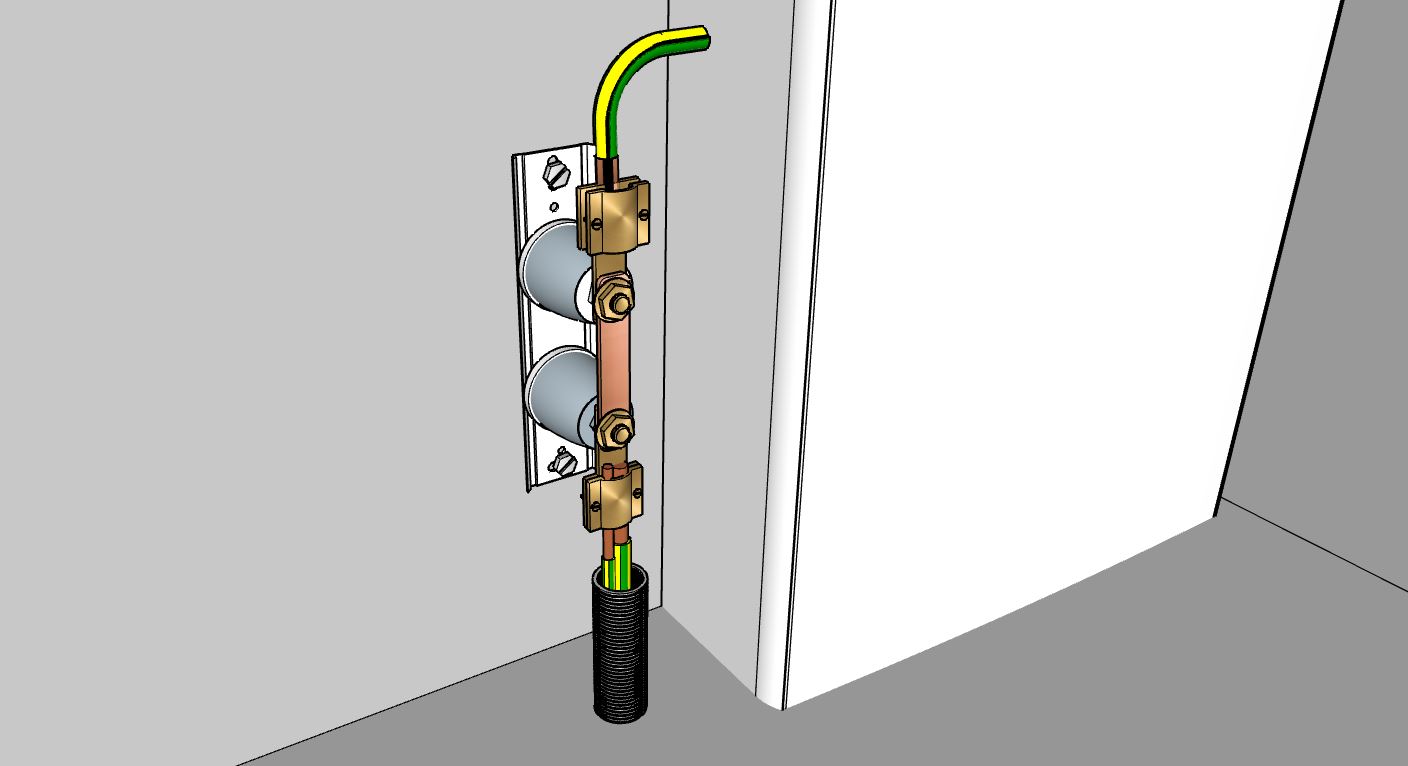

Le câble de terre sera branché sur la borne de terre principale.

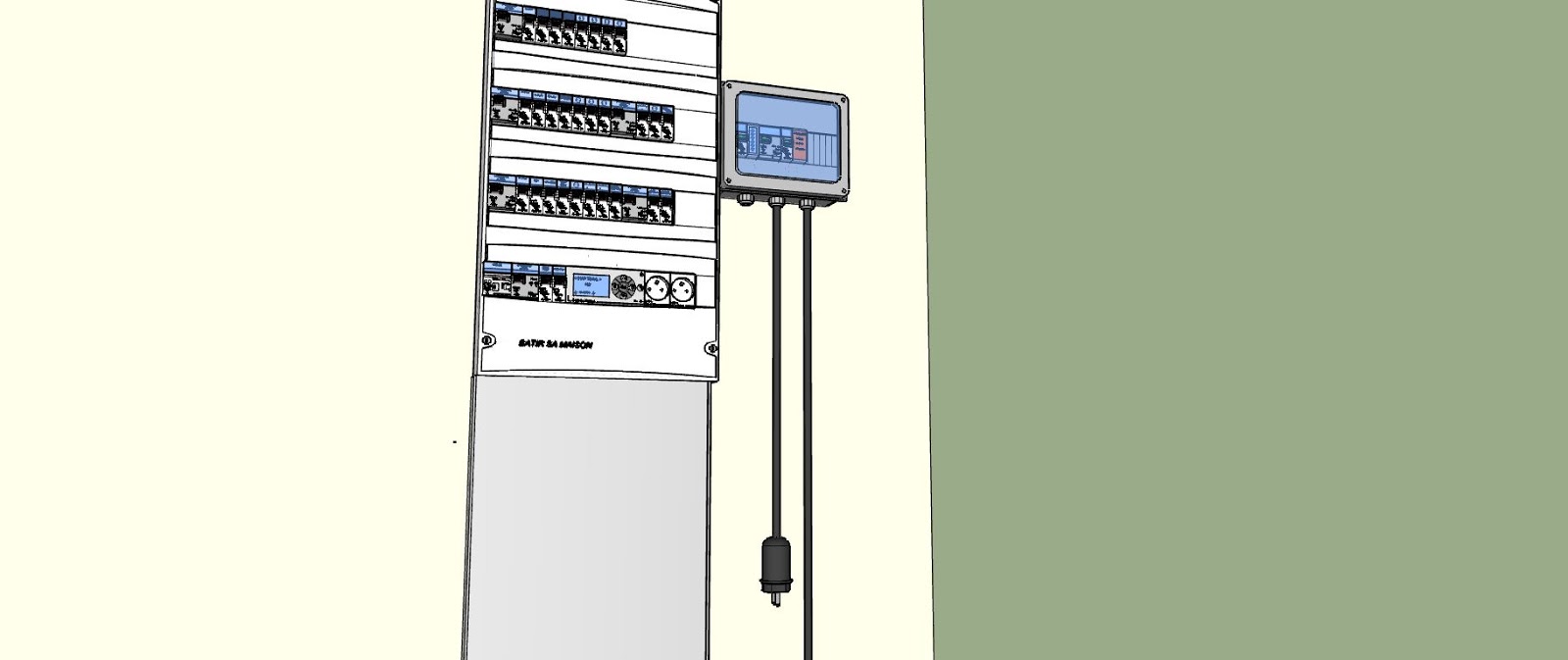

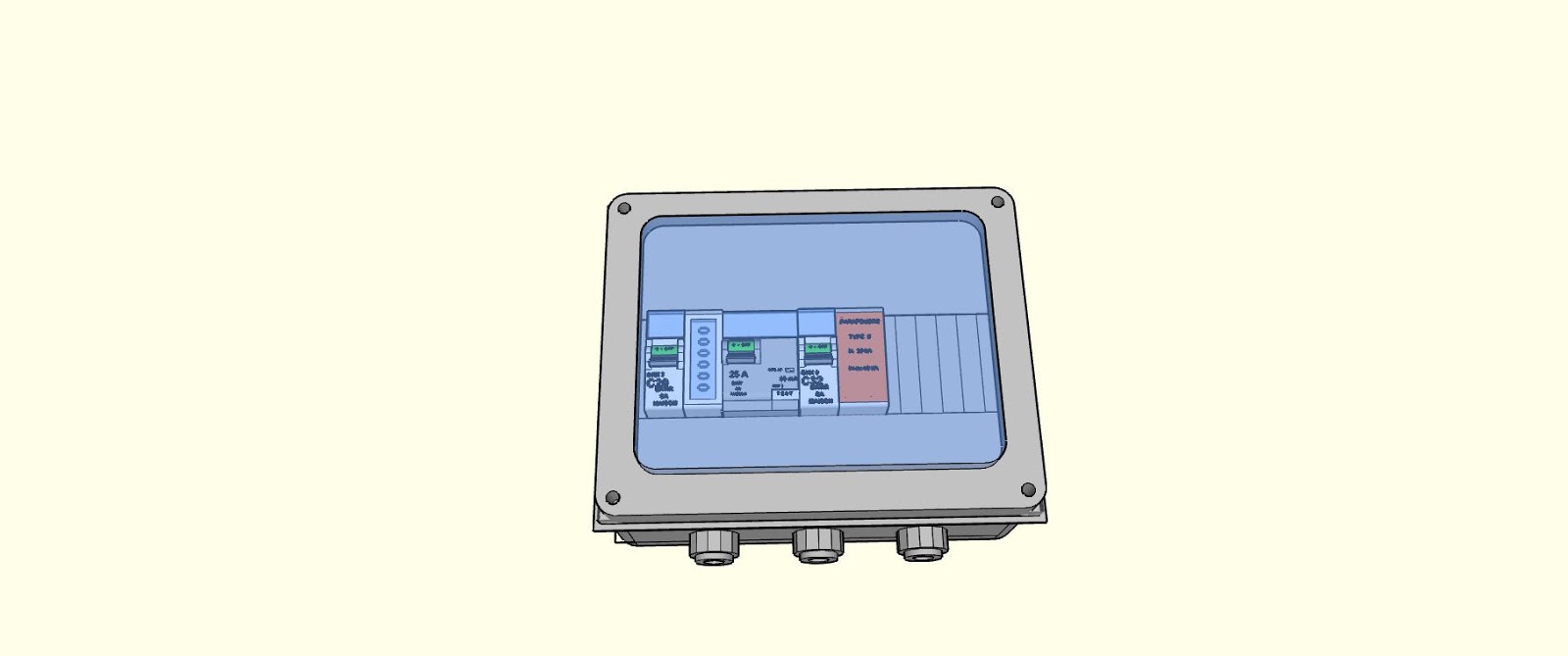

Le câble BUS sera branché sur un coffret  compris dans le kit,

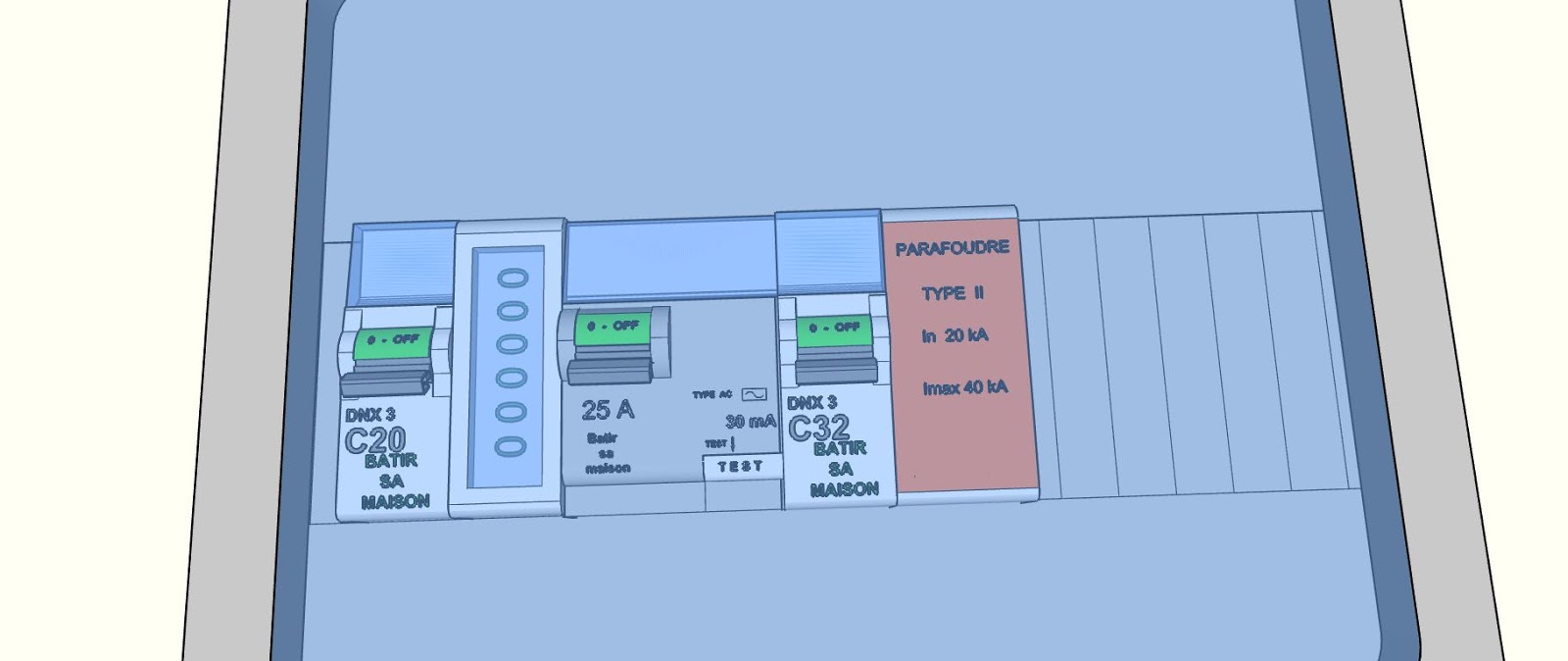

Ce coffret pré-câblé, comprend un interrupteur différentiel 25 A / 30 ma , un compteur de production digital,  et des modules de protection.

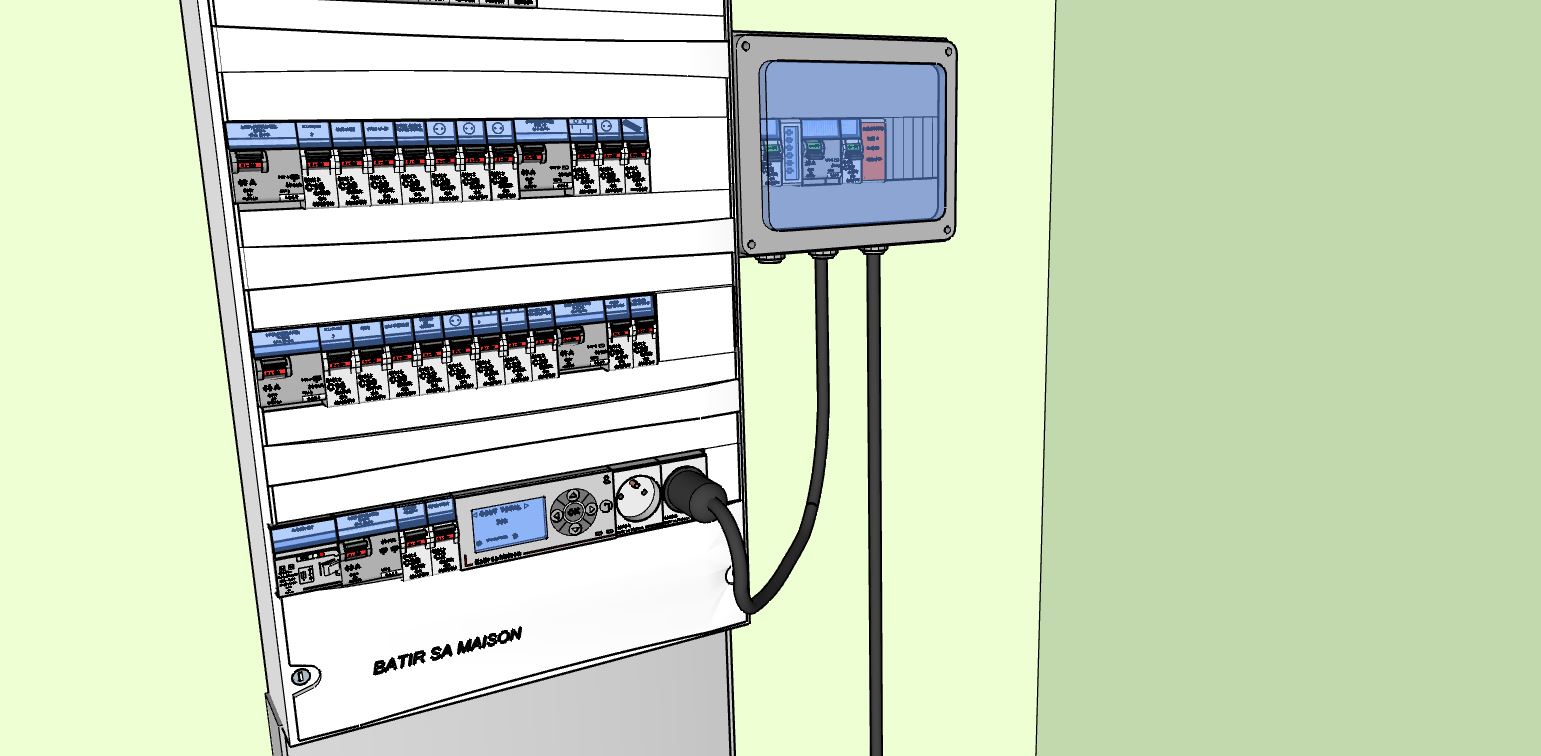

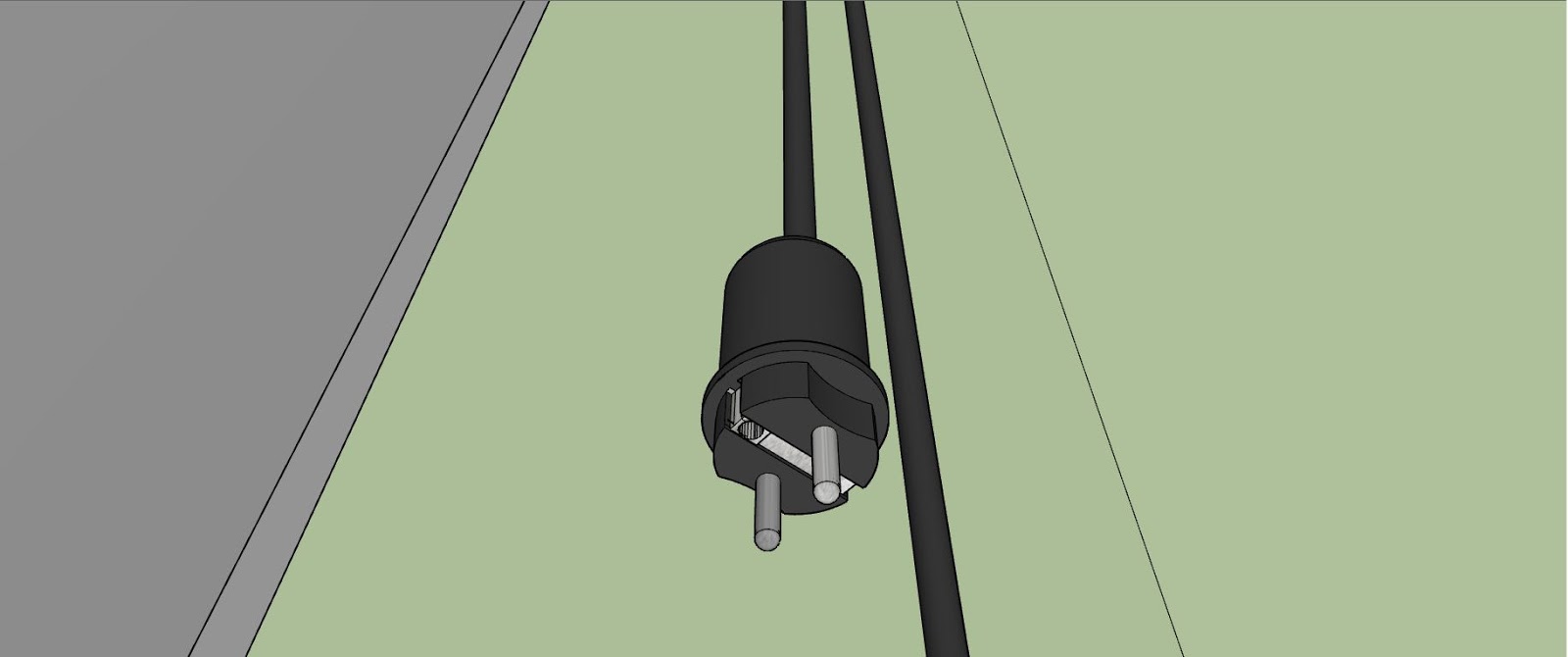

A la sortie de ce coffret, est branché un câble muni d’une fiche mâle pour brancher tout simplement sur une prise du tableau de répartition protégée par un disjoncteur d’au moins 16 A
Le branchement devra être exécuté en respectant les consignes de sécurité indiquée dans le manuel d’utilisation,.

Dès l’instant où la fiche mâle est branchée sur le tableau, si les panneaux sont exposés à la lumière, l’électricité produite est instantanément consommée, sinon elle part dans le réseau EDF sans contrepartie.
Comment  çà marche ?
Tout simplement l’électricité prend le plus court chemin , c’est donc votre production qui sera consommée en priorité !
