PLANS INSTALLATION ELECTRIQUE:comment faire ?

  • 16 min read

Plusieurs personnes m’ont posé cette question : comment réaliser le plan de l’installation électrique d’une maison ou d’un appartement.
La réponse n’est pas simple car cela demande beaucoup d’explications.
Je vais simplement essayer dans cet article de vous démontrer comment personnellement je procède en qualité d’auto-constructeur, Il ne s’agit pas là d’un tutoriel de technique professionnelle et évidemment,  je n’ai pas la prétention de donner des conseils de professionnel.
Faire soi-même toute l’installation électrique de son habitation est tout à fait possible à condition d’être précis et consciencieux !
La première action consiste à réaliser le plan de cette installation en respectant les normes en vigueur, je prends donc le plan de la maison concernée.

Je commence par déterminer pièce par pièce tout l’appareillage que je prévois, les points lumineux les interrupteurs, les prises électriques (simple, double ou triple) et éventuellement les prises informatiques.

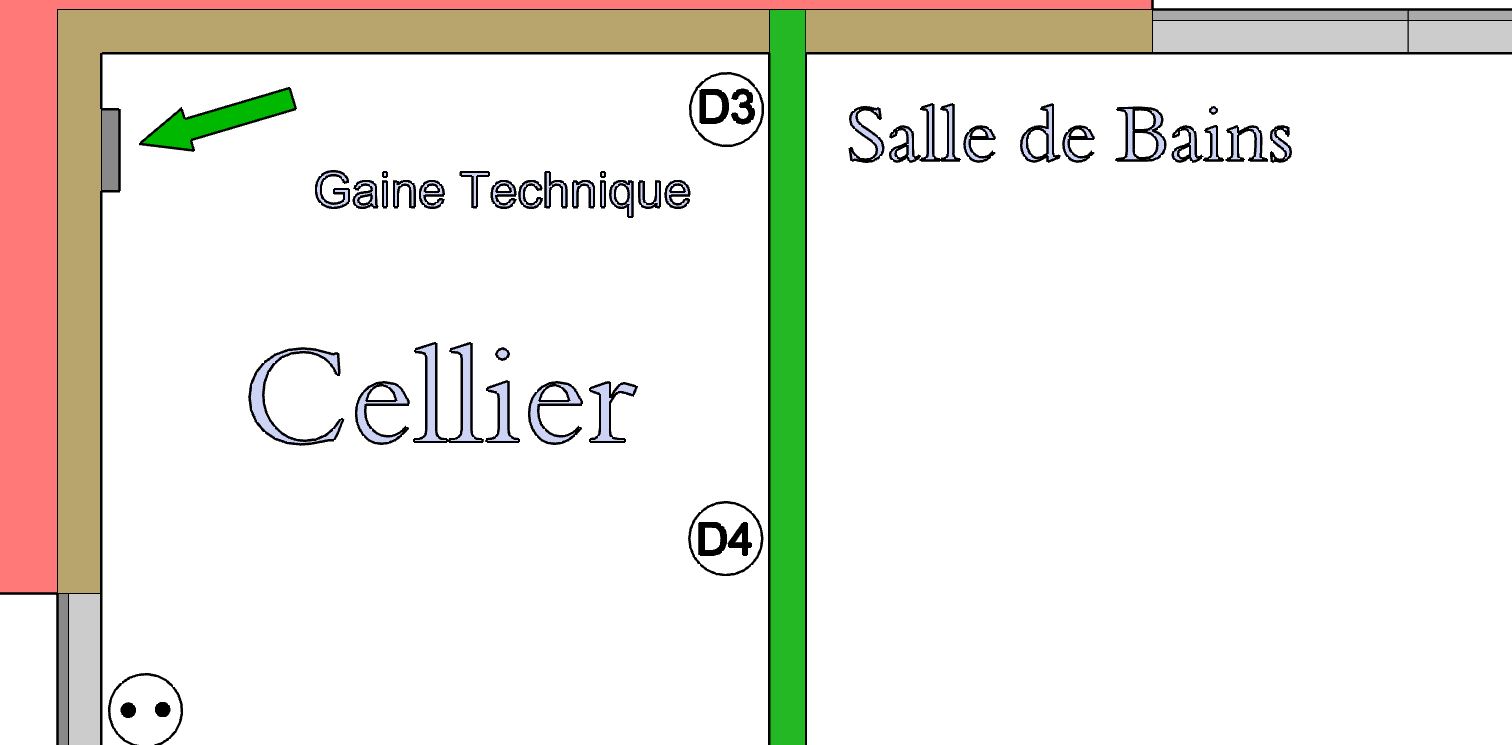

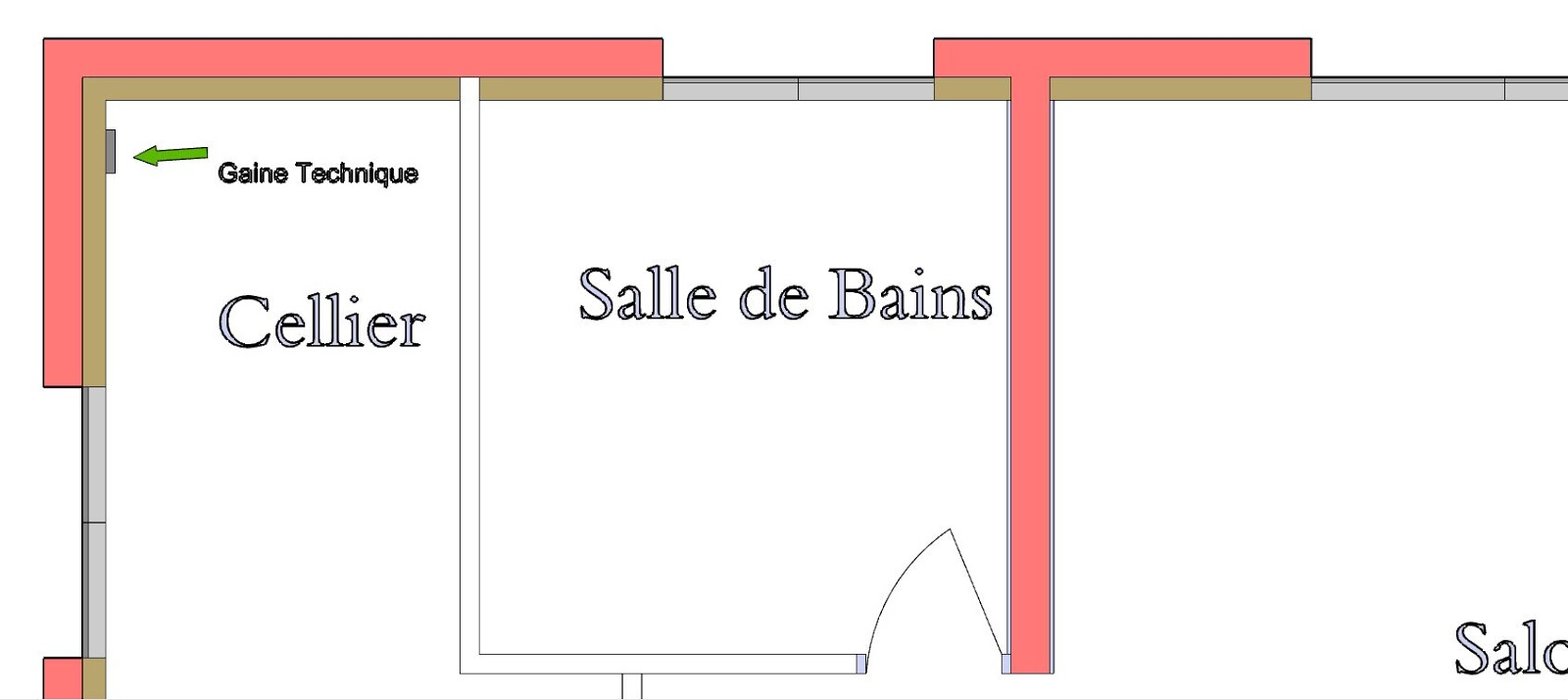

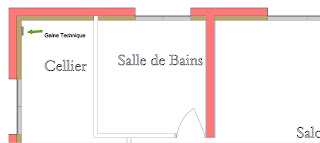

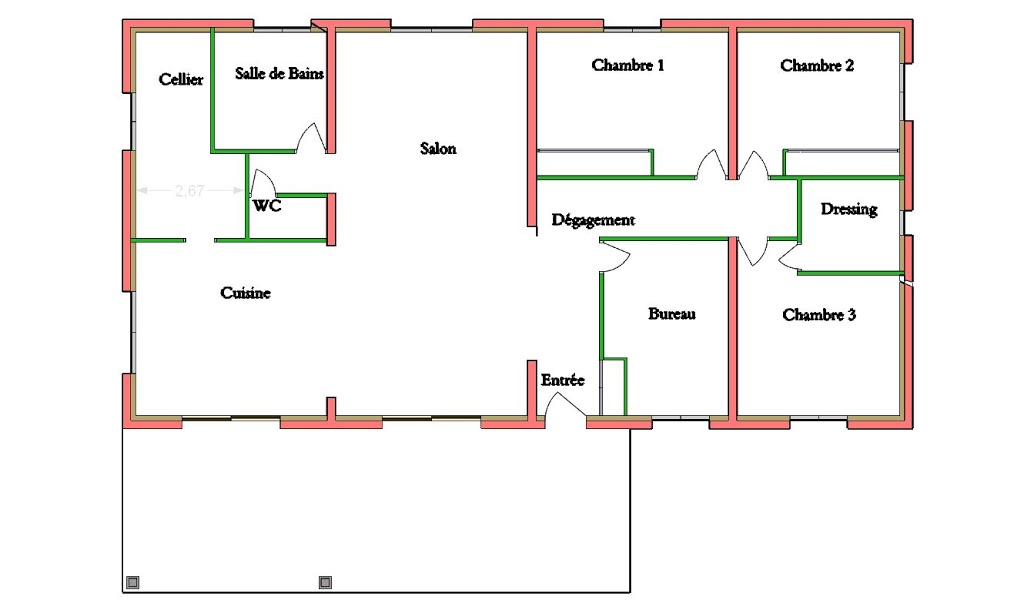

Pour commencer, sur ce  plan je détermine l’emplacement de la gaine technique et du tableau électrique général.
Dans ce cas le tableau sera dans le cellier.

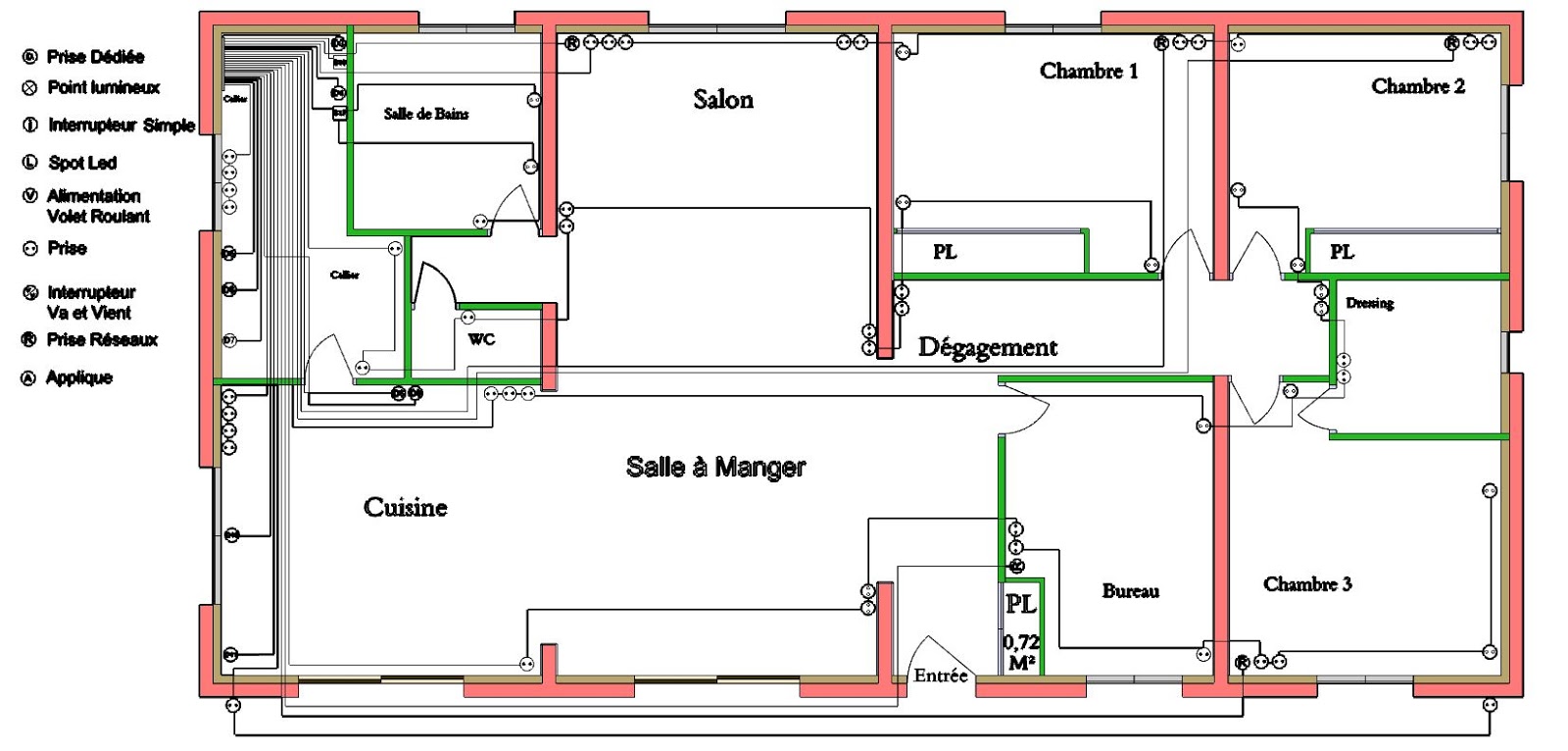

Ceci fait, je vais commencer par faire un premier plan concernant toutes les lignes qui passeront sous combles ou faux plafond, points lumineux, prises , prise réseaux (RJ) volets roulants etc.

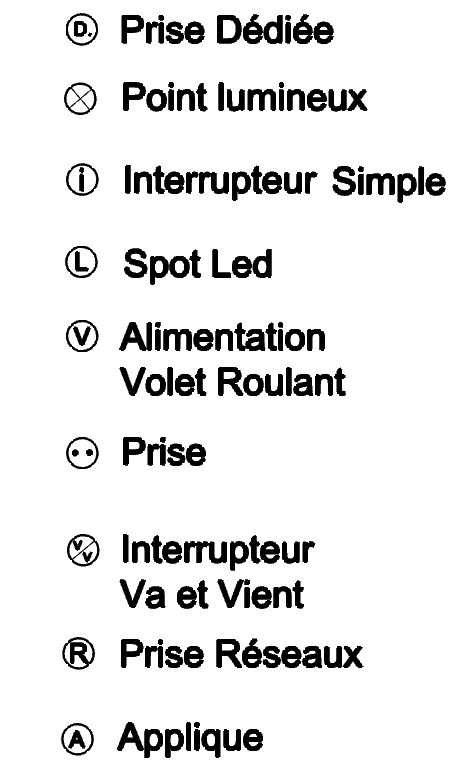

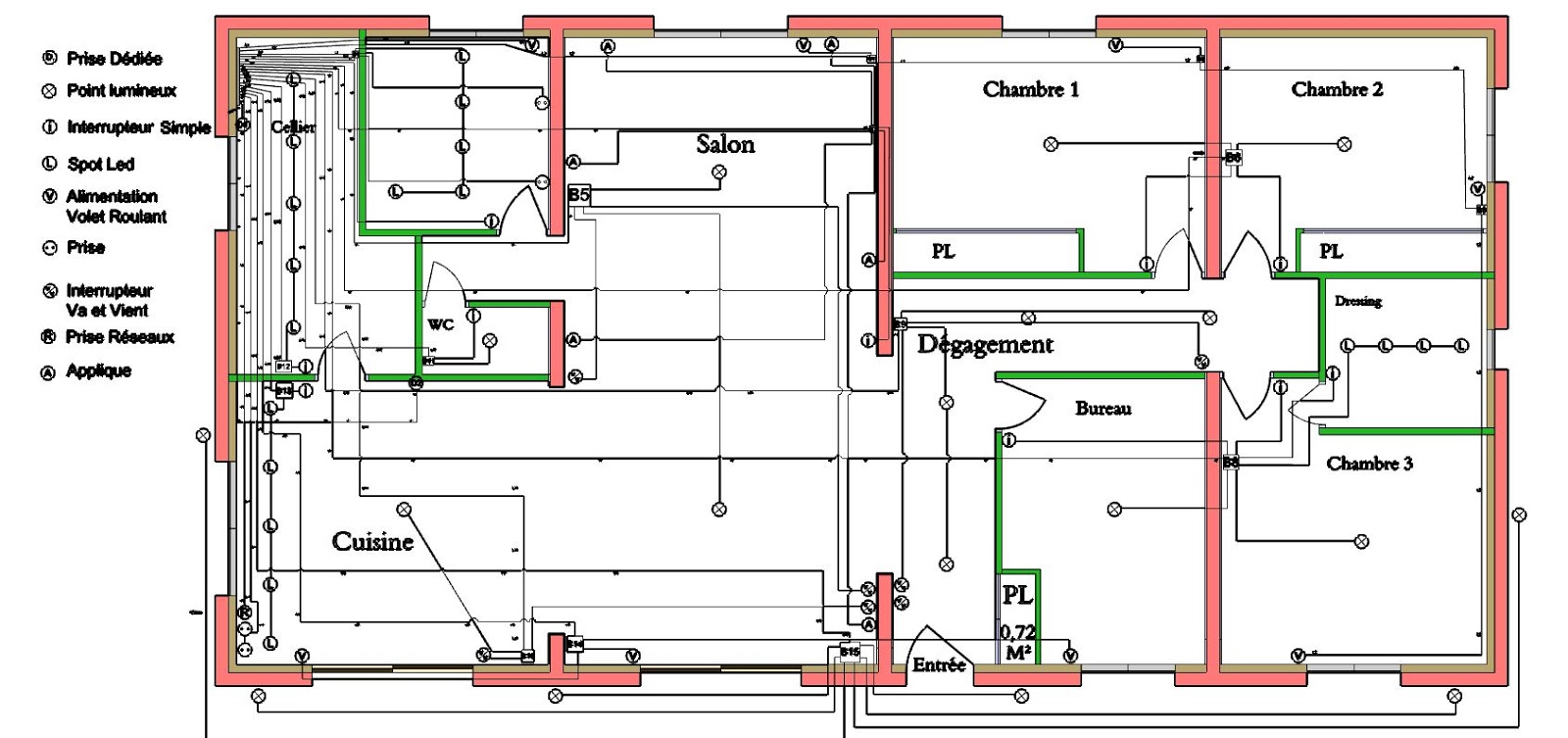

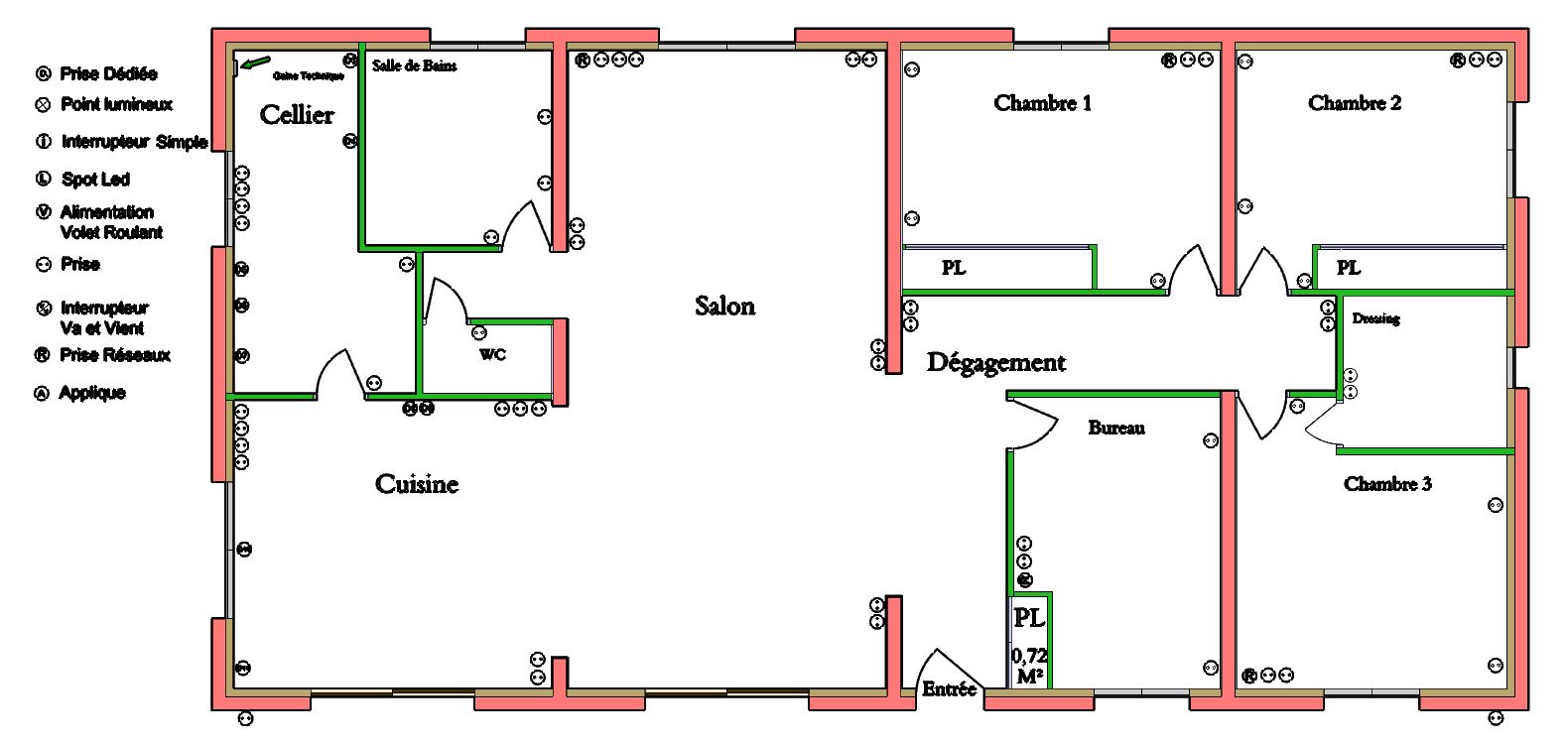

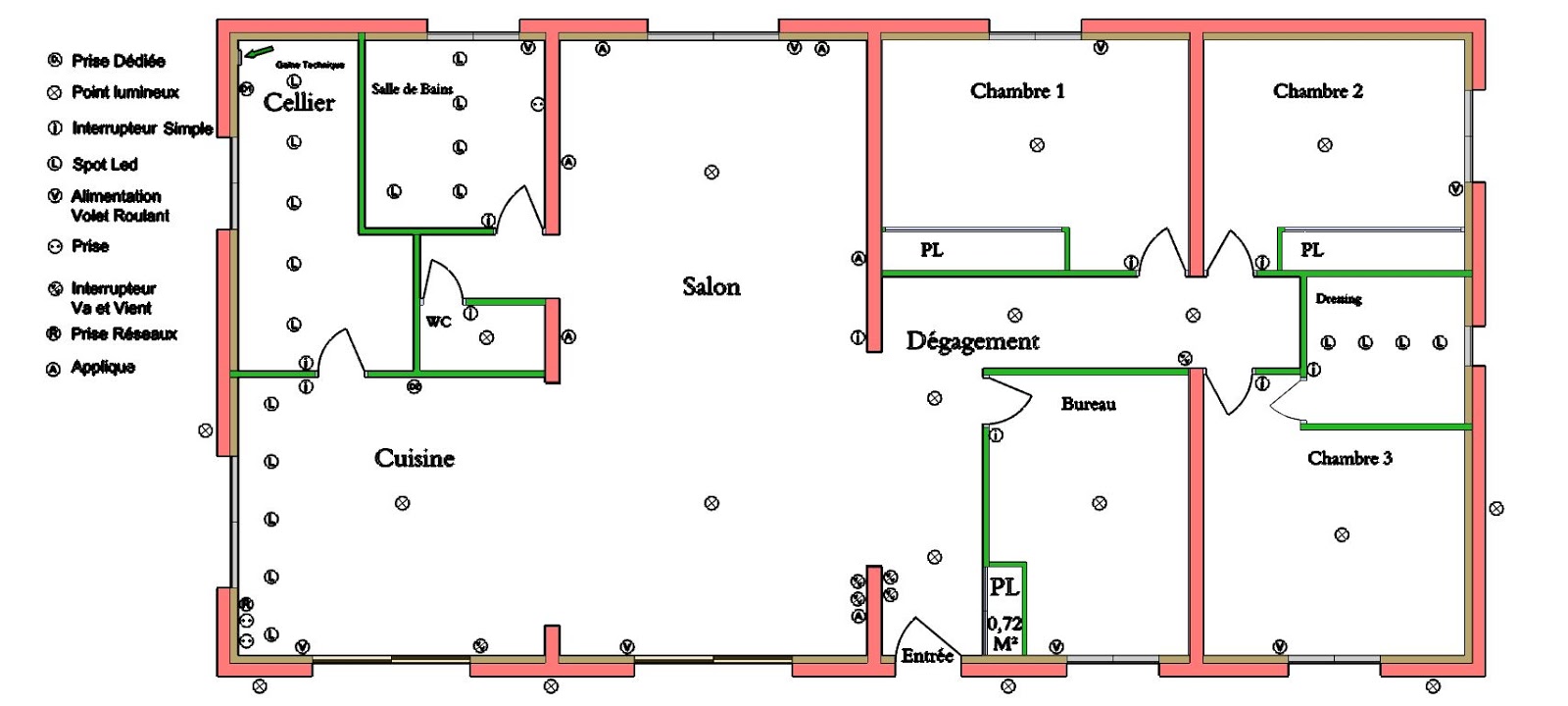

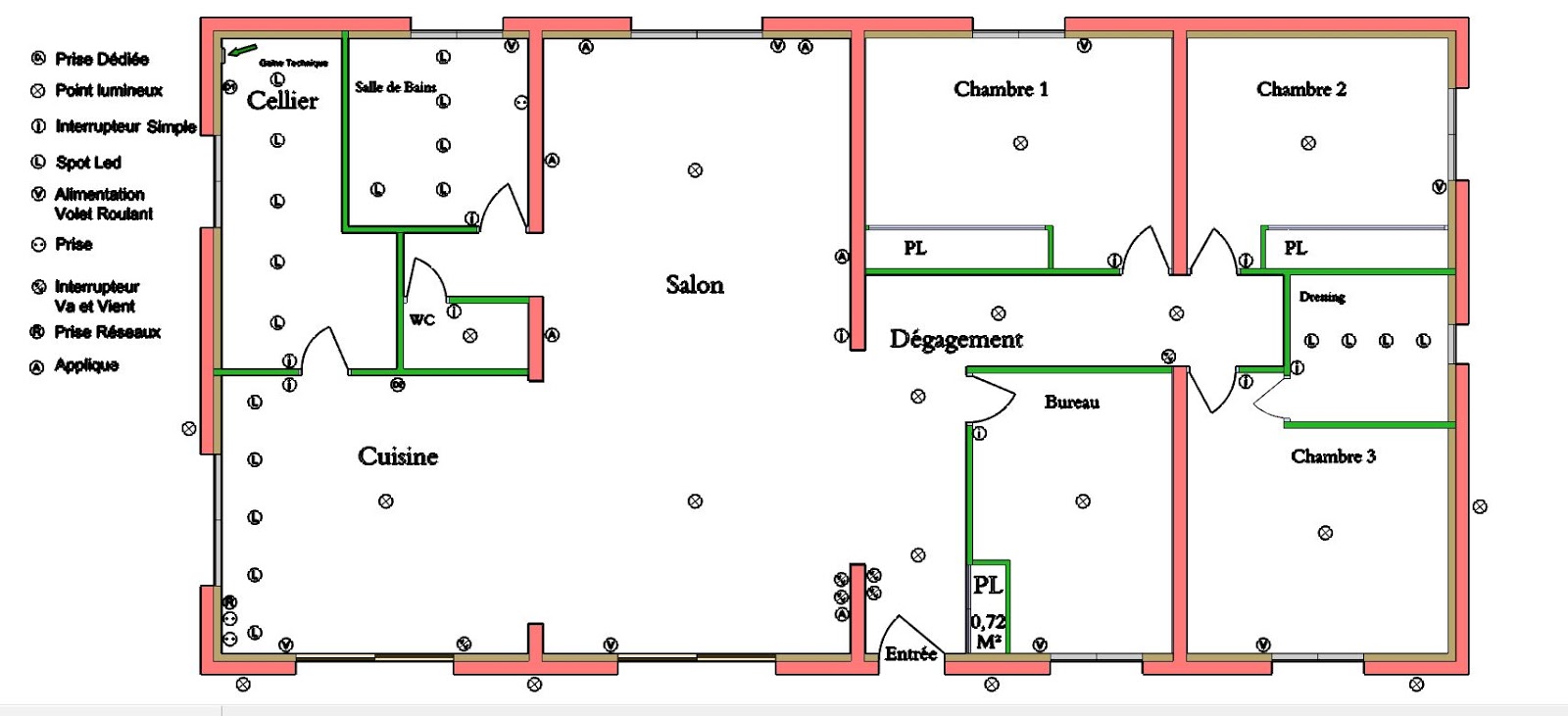

Je procède pièce par pièce en utilisant des symboles que j’ai créés pour illustrer ce plan, voici la liste:

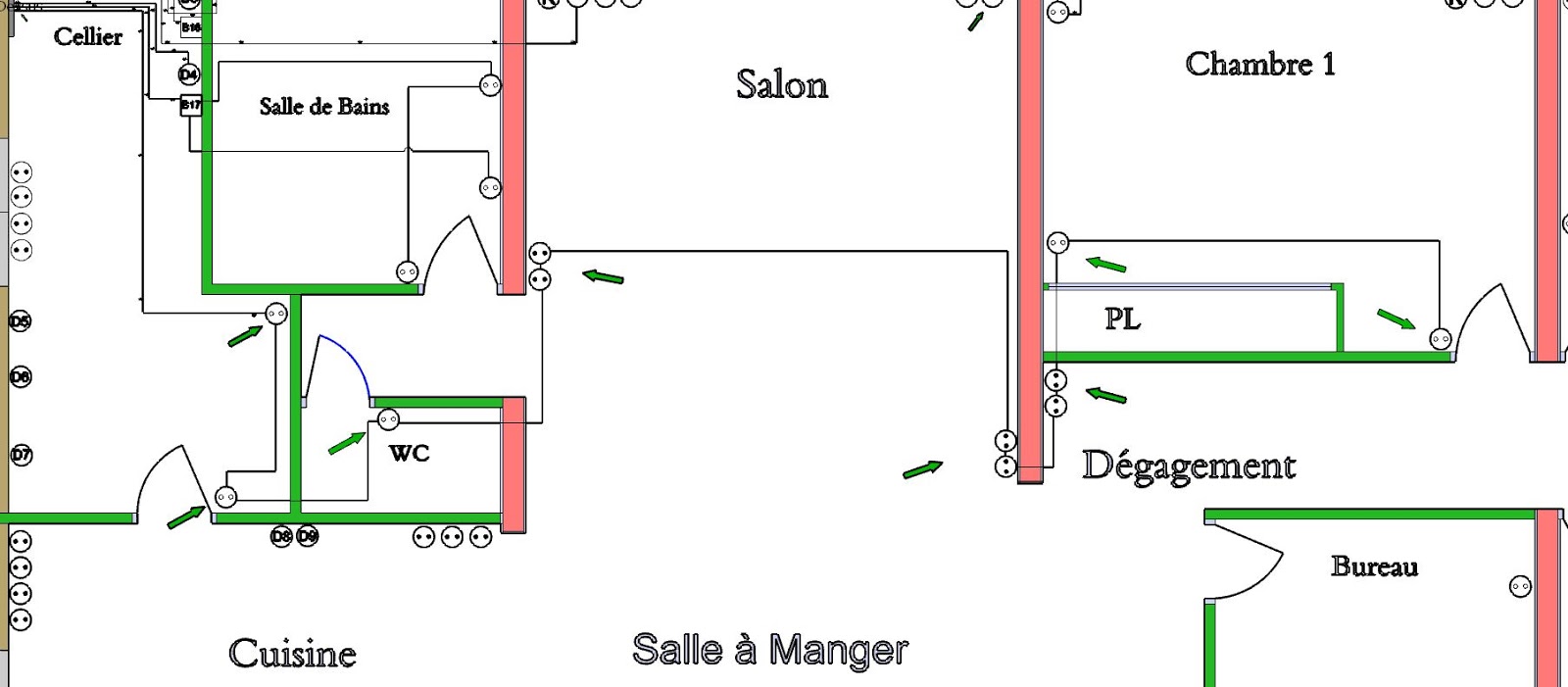

Je place donc sur ce premier plan tous les appareillages qui seront alimentés par les combles ou le faux plafond.

J’ établis une liste de toutes les lignes dédiées à un appareil unique.
Comme par exemple ici la D3 et la D4 dédiées respectivement au Lave Linge et au Congélateur.

Liste des prises dédiées

Alimentation par les combles
D1    VMC    2 A
D2     Hotte Aspirante 16 A
Alimentation  par le sol
D3    Lave Linge  20 A
D4    Congélateur  20 A
D5    Chauffe-Eau Thermodynamique  20 A
D6    Unité extérieure Pompe à Chaleur  32 A
D7    Unité intérieure Pompe à Chaleur   32 A
D8    Plaques de Cuisson   32 A
D9    Four     32 A
D10   Lave Vaisselle   20 A
D11   Réfrigérateur   20 A

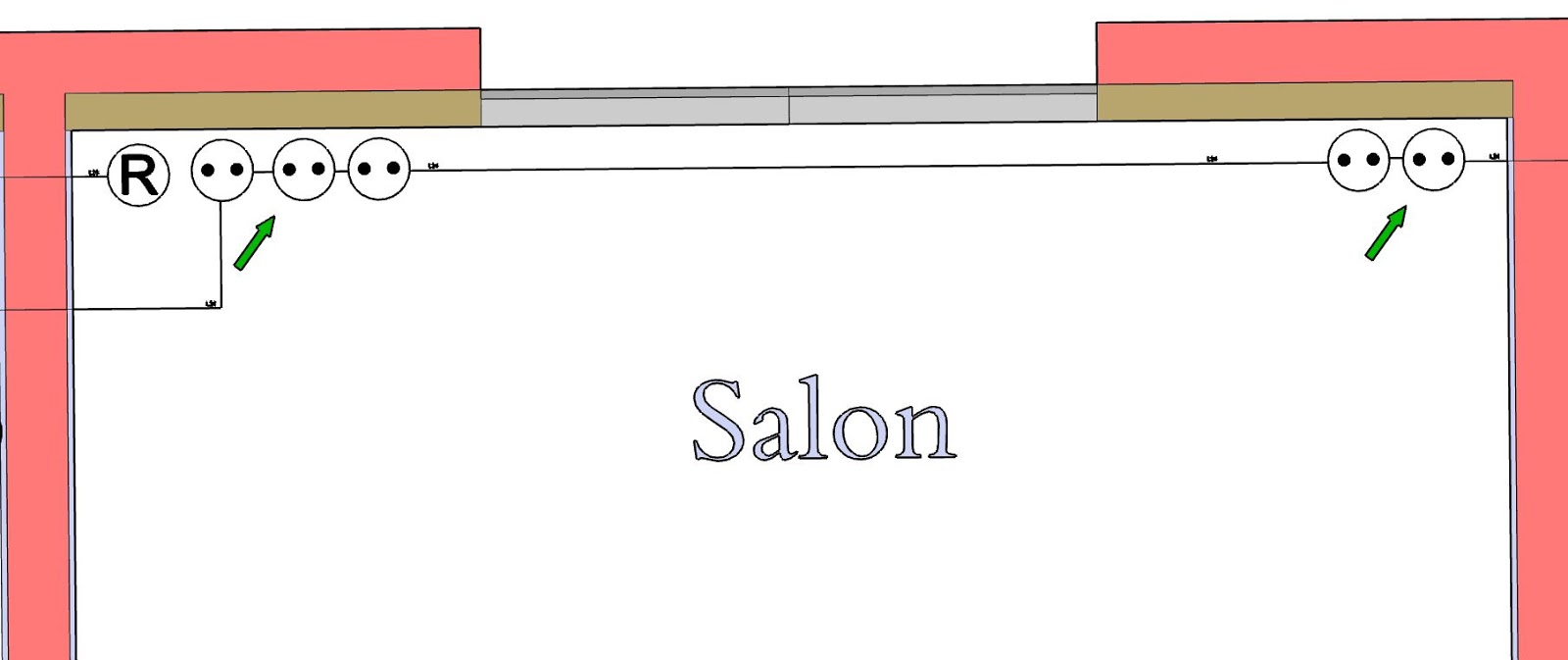

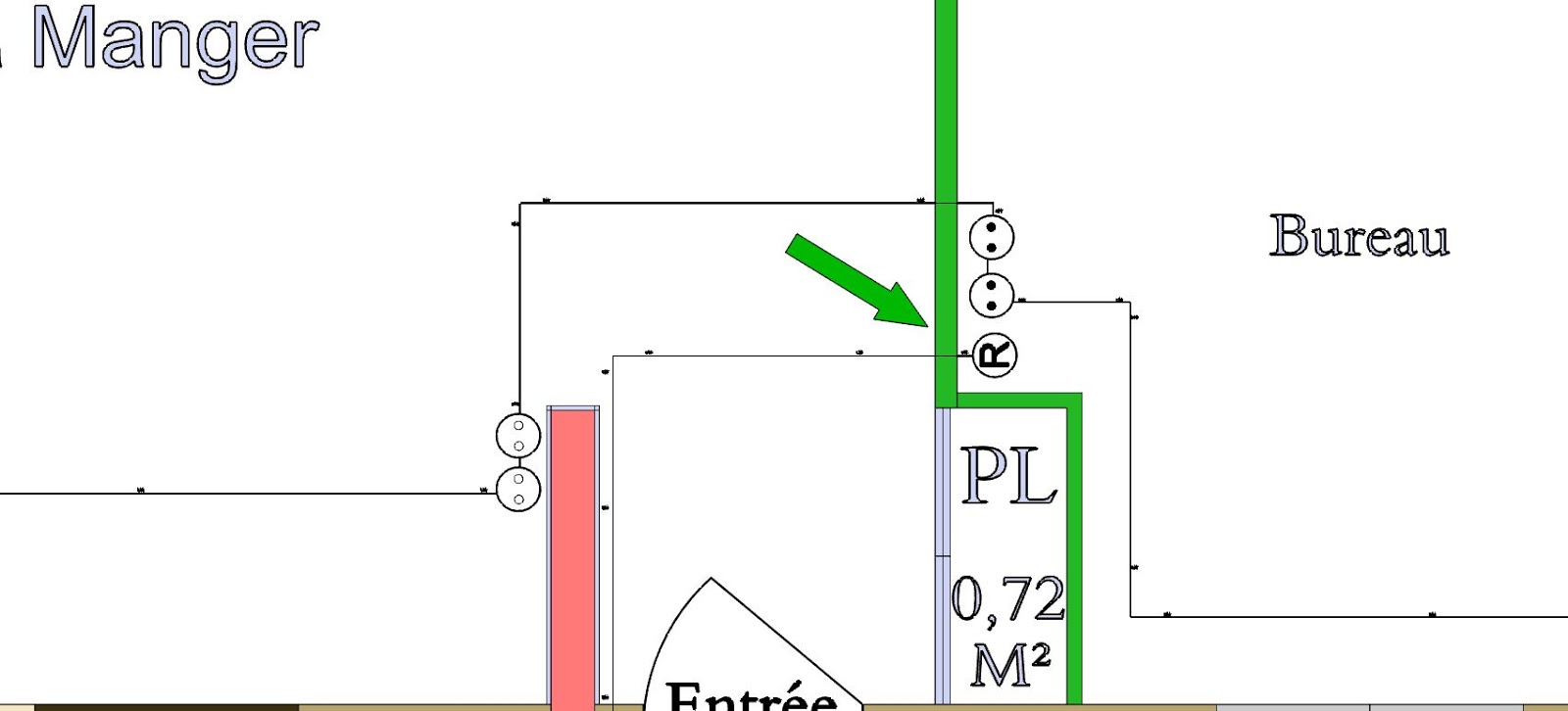

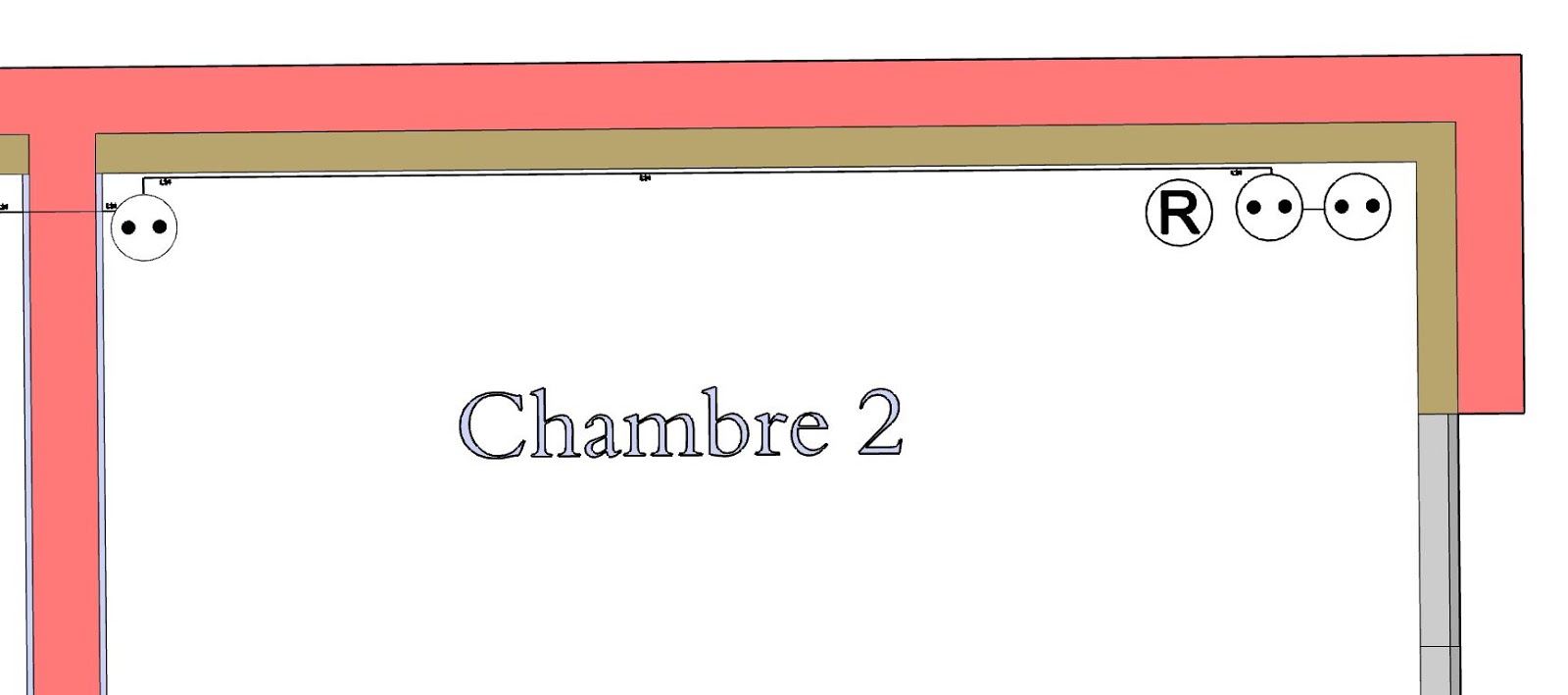

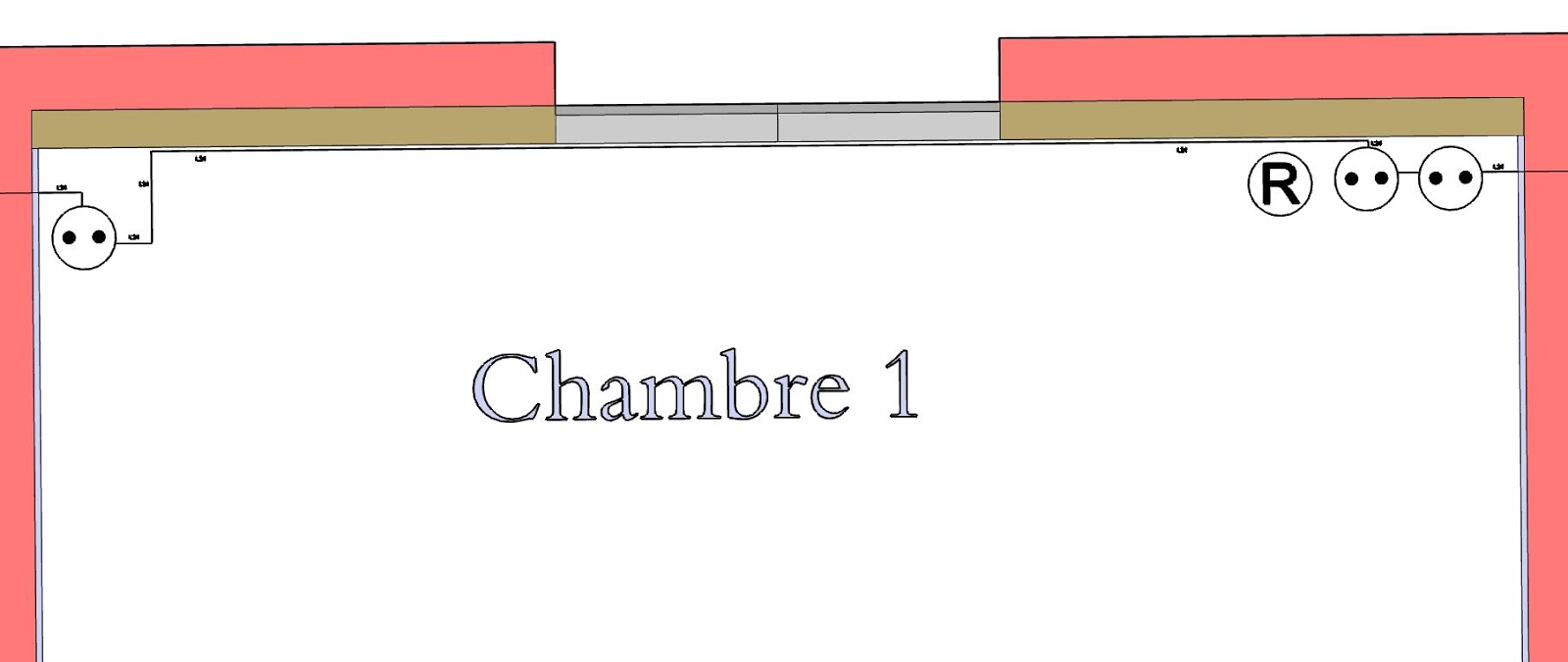

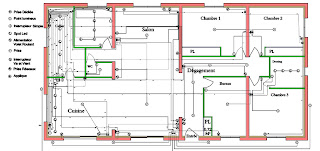

Je vais maintenant faire un second plan en disposant toutes les prises électriques et réseaux.

Ceci fait, je vais maintenant tirer les lignes que je numéroterait en réalisant simultanément une liste descriptive de toutes les lignes.
 Je commence par les combles ces lignes arriveront donc au tableau principal  de contrôle par le haut.

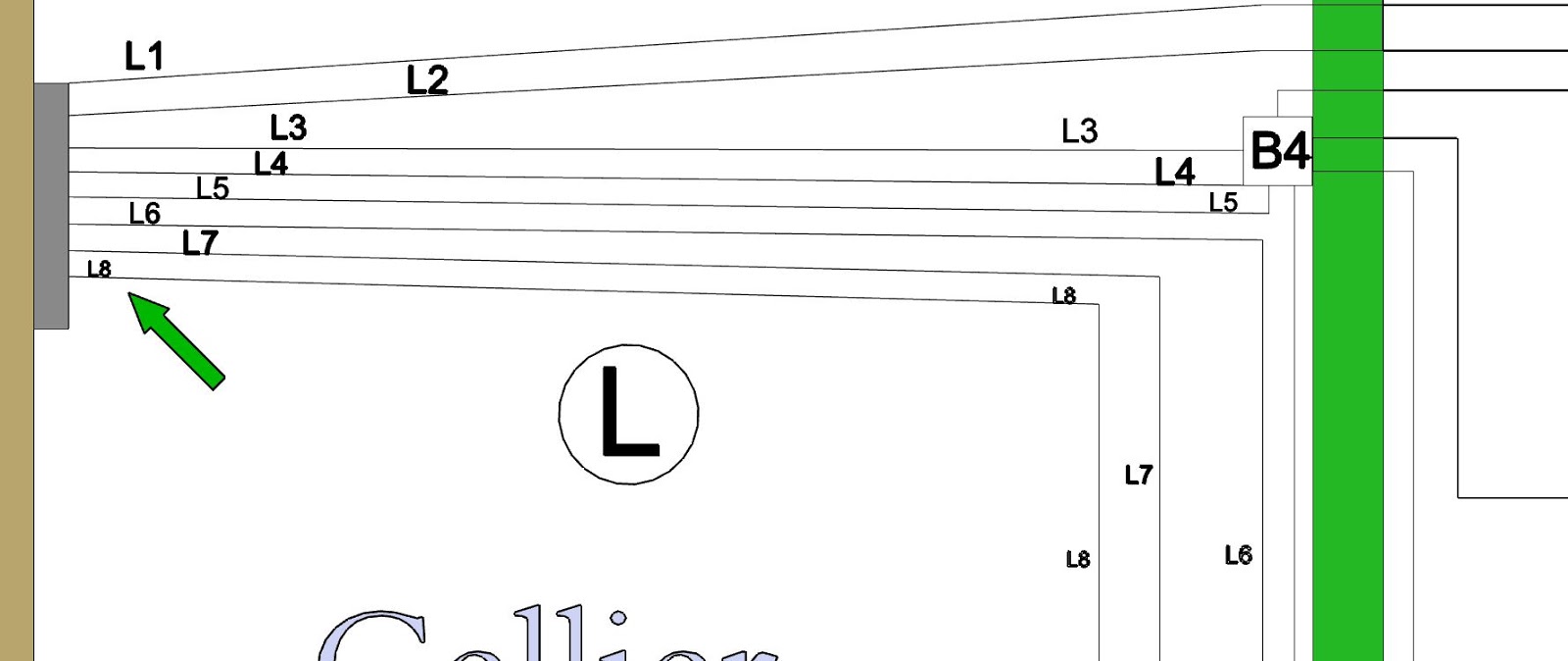

Je reprends donc mon premier plan : lignes combles et faux plafond.

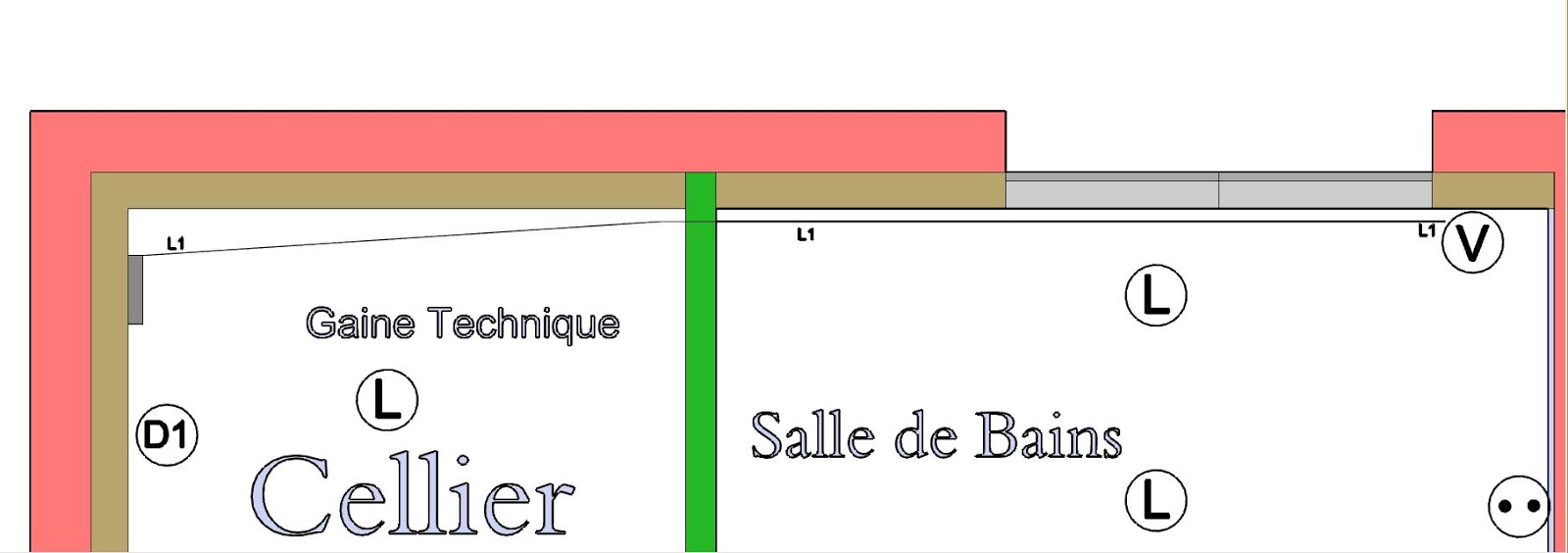

Je vais commencer par les volets roulants, je vais créer trois lignes la première pour le volet roulant de la salle de bain, car celle-ci doit être protégée indépendamment de toutes les autres lignes.
La salle de bain possédera son propre disjoncteur différentiel 30 ma.

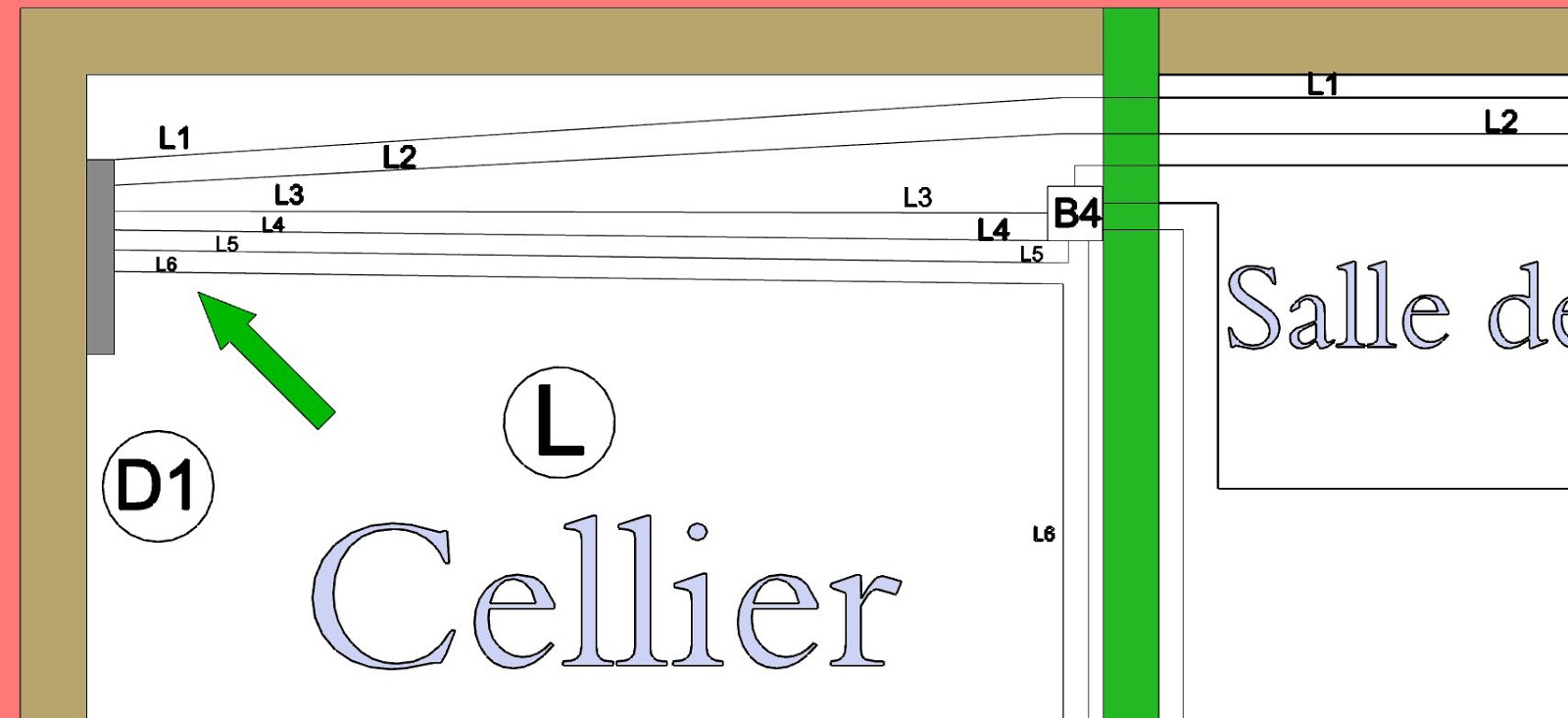

Cette première ligne sera donc appelée L1

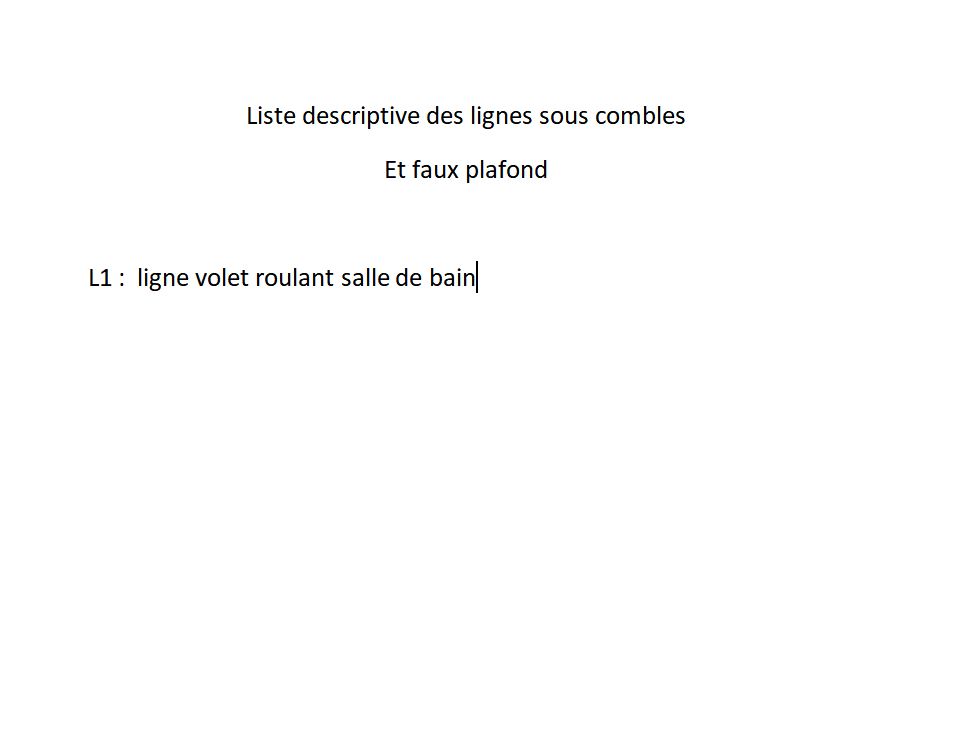

Et je commence donc à effectuer la liste descriptive, concernant le plan des lignes sous combles et faux plafond.

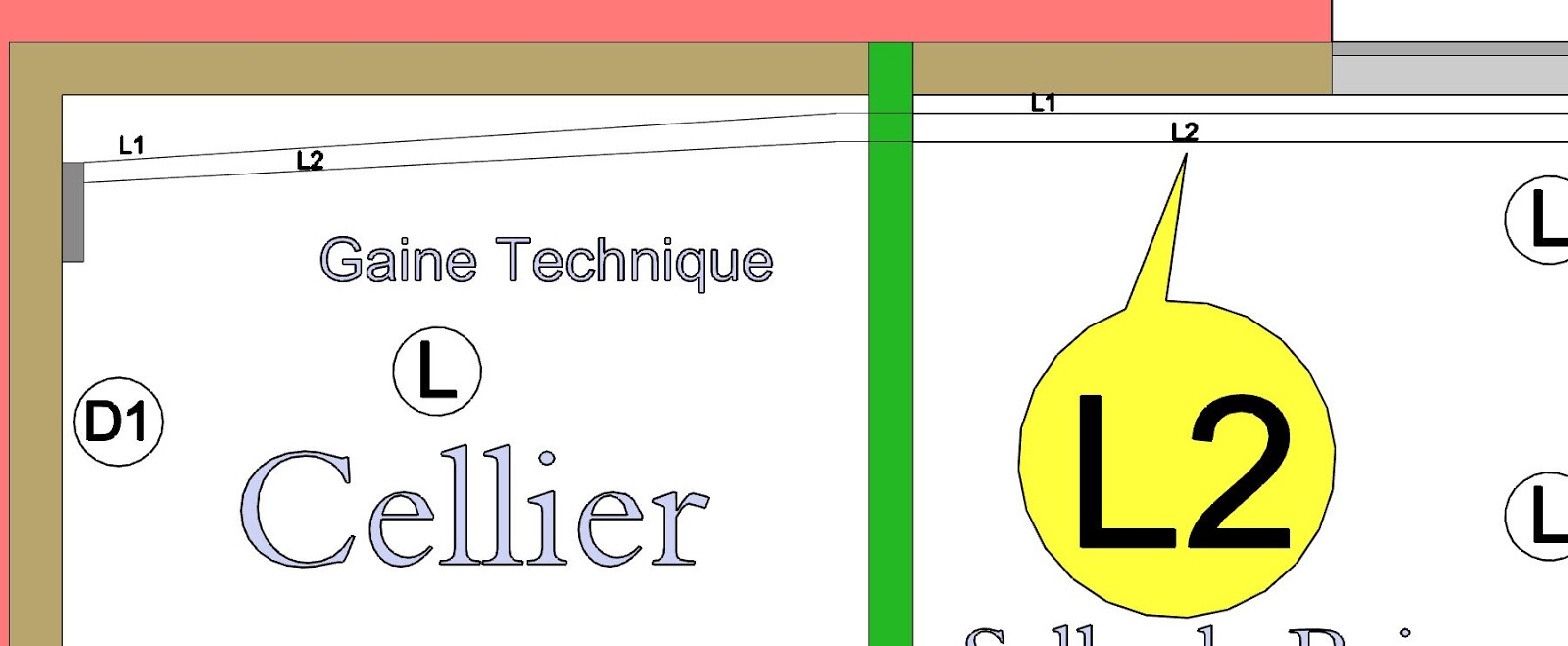

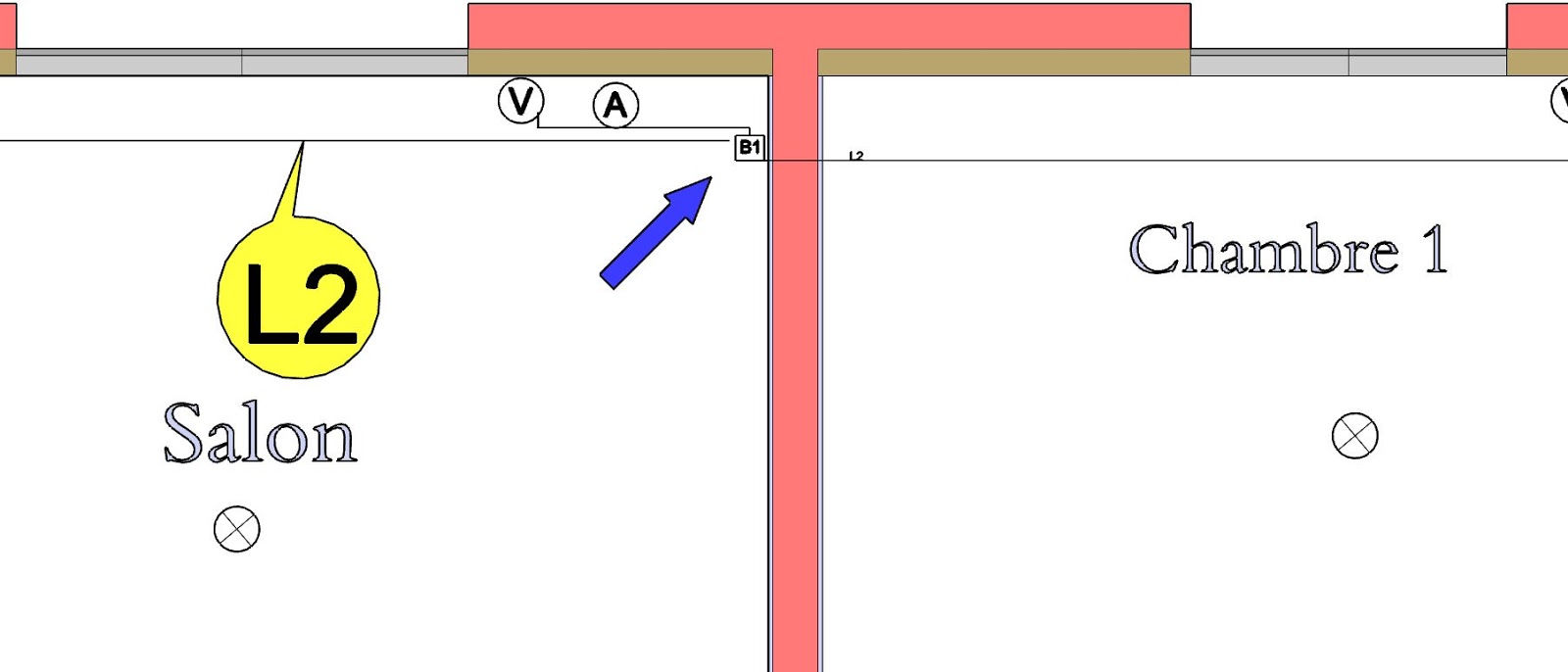

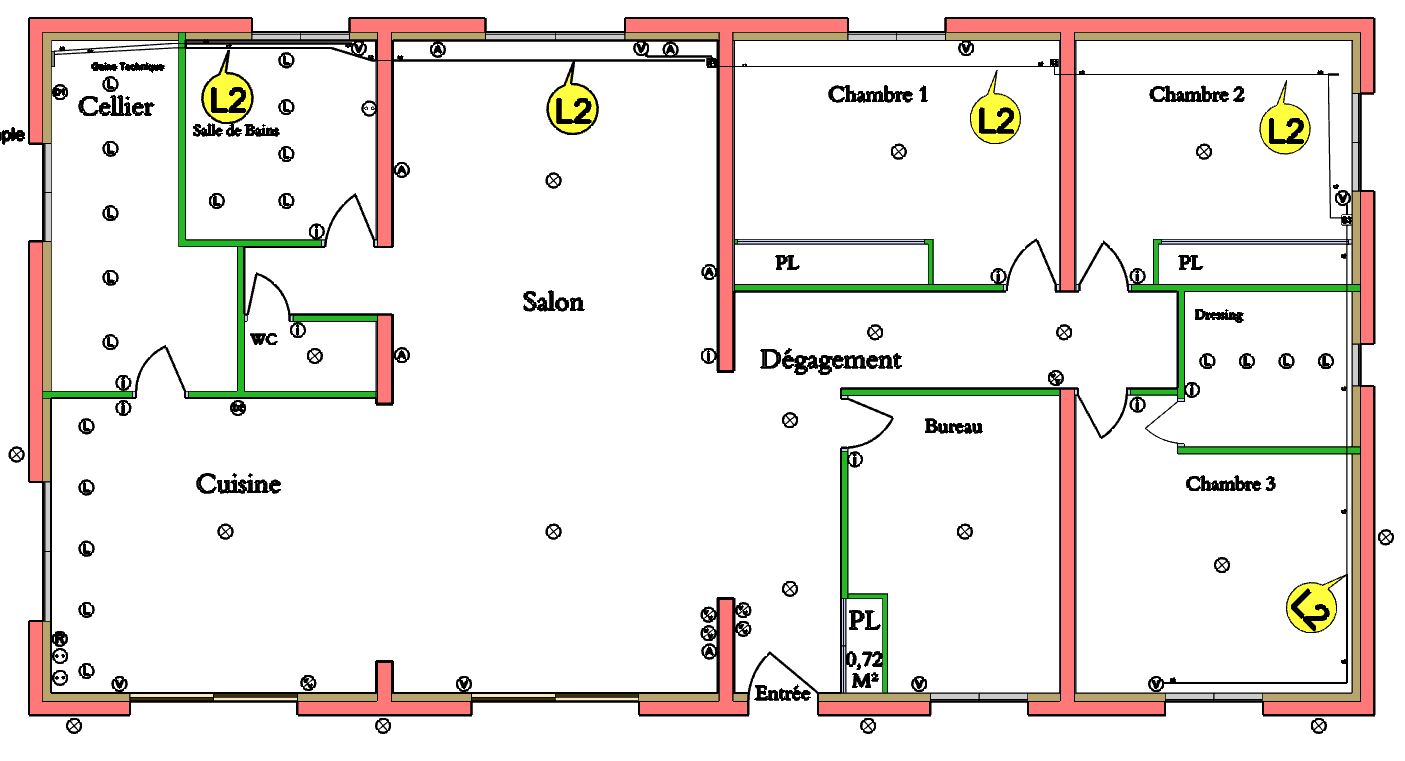

La seconde ligne volets roulants alimentera le volet roulant de la fenêtre du salon côté nord, celui de la chambre 1 celui de la chambre 2 et de la chambre 3.
Elle sera donc intitulée L 2

Je pourrai ponter d’un volet à l’autre, mais je préfère mettre en place des boîtes de dérivation.

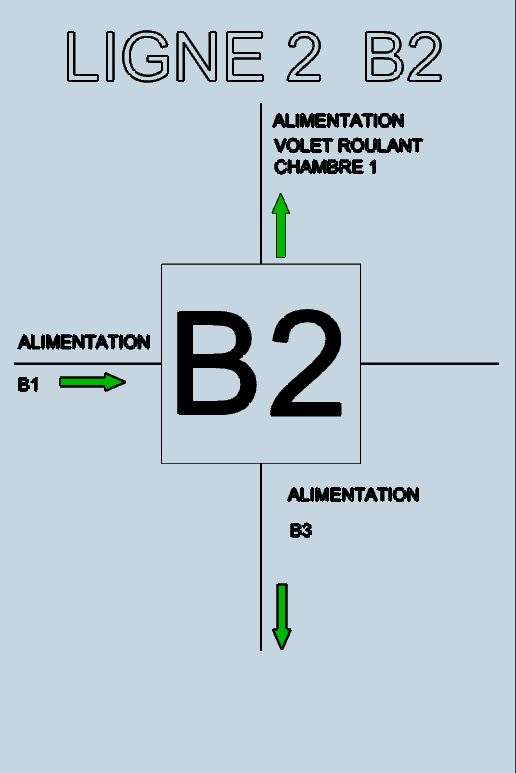

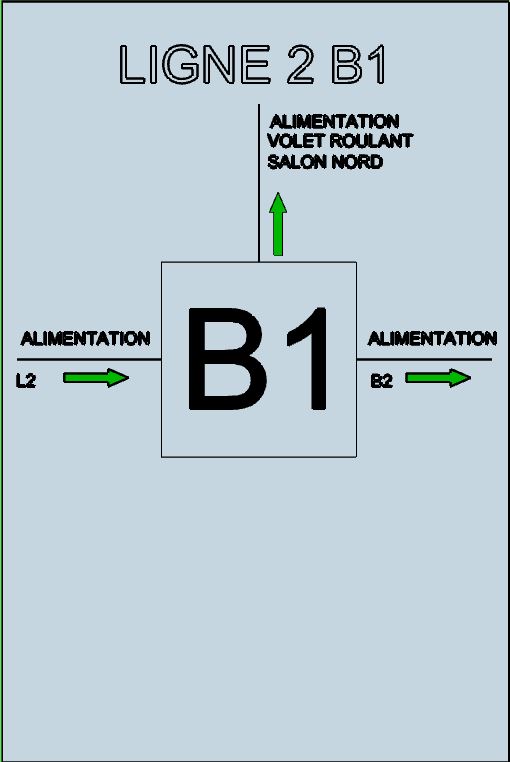

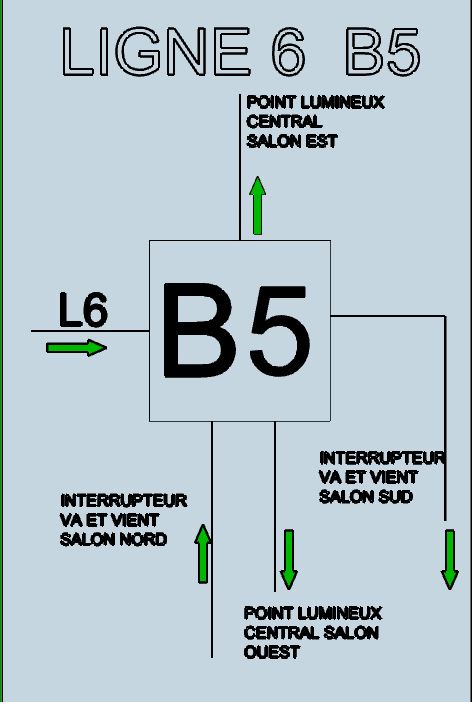

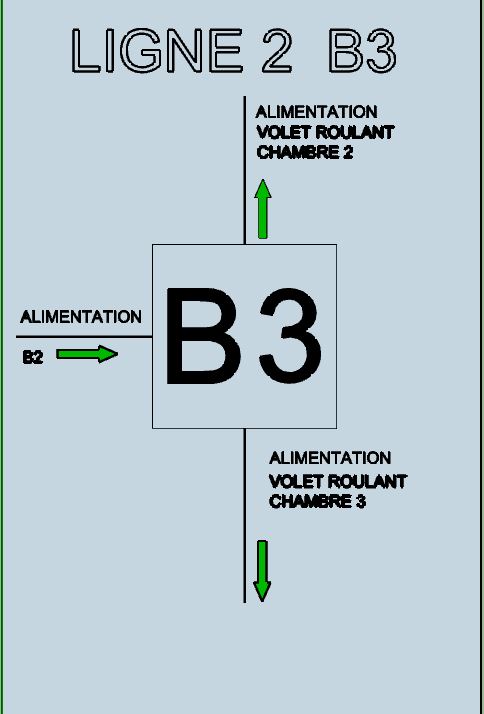

Je vais donc établir une liste des boîtes de dérivation avec pour chacune d’elles un croquis explicatif.

Je procéderai maintenant de la même façon pour tous les descriptifs.

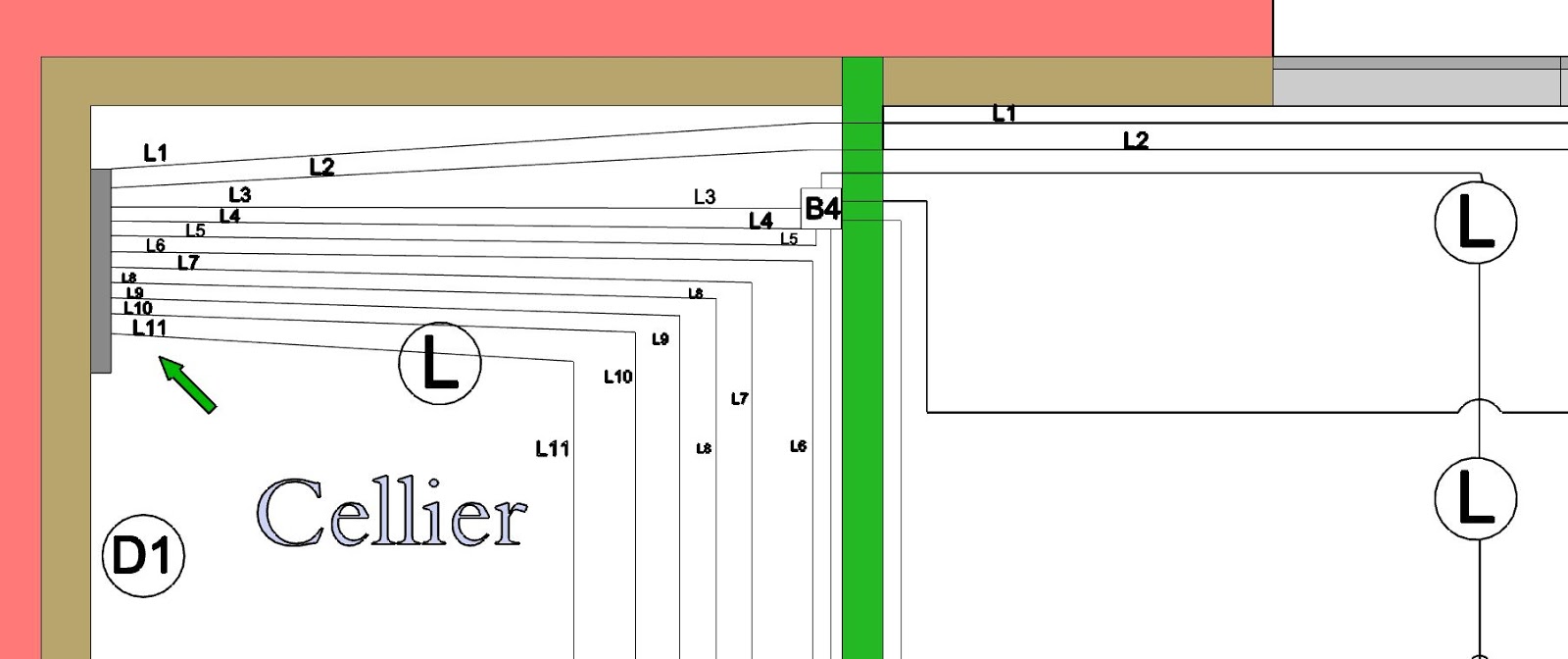

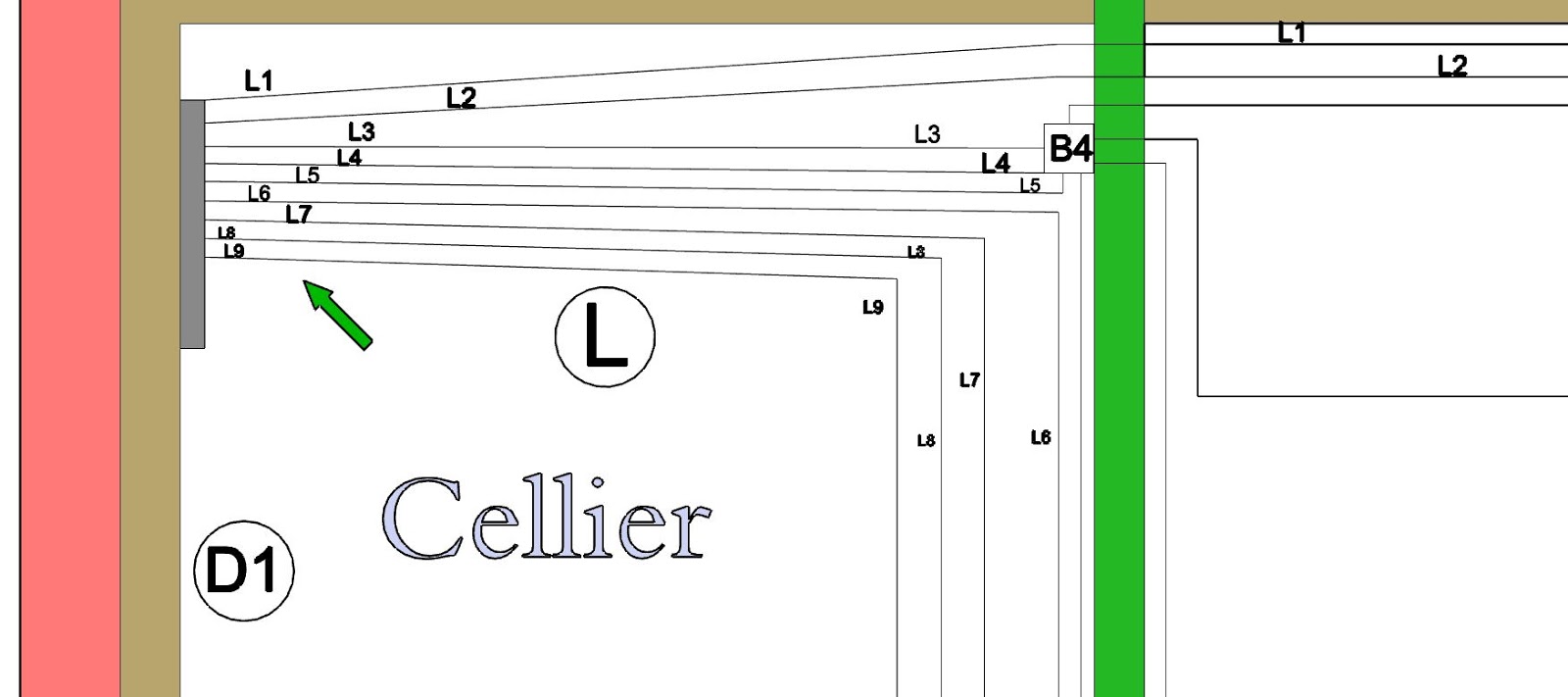

Je continue avec la ligne 3 : Alimentation éclairage salle de bain
Ligne 4 : Alimentation prise sur le lavabo salle de bain
Ligne 5 : Alimentation sèche serviettes salle de bain

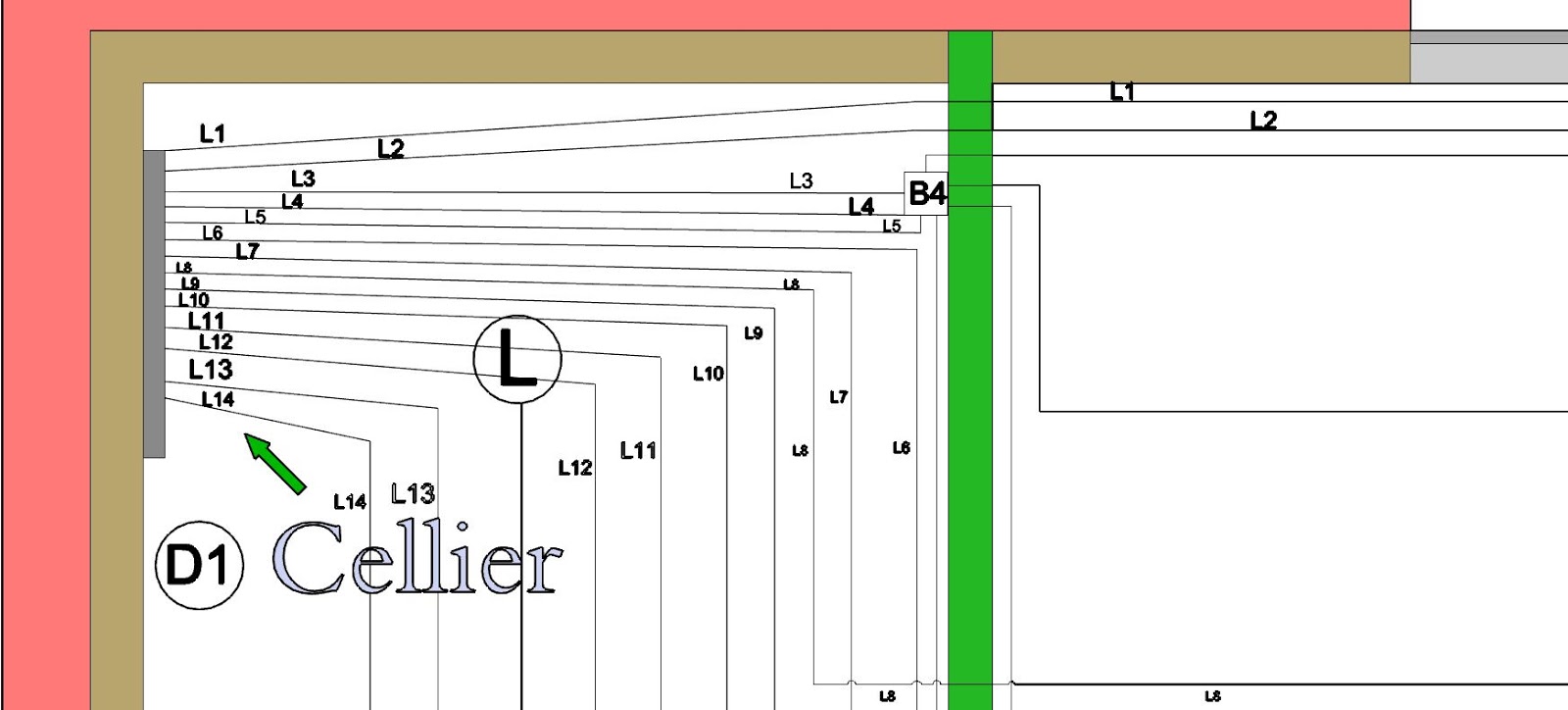

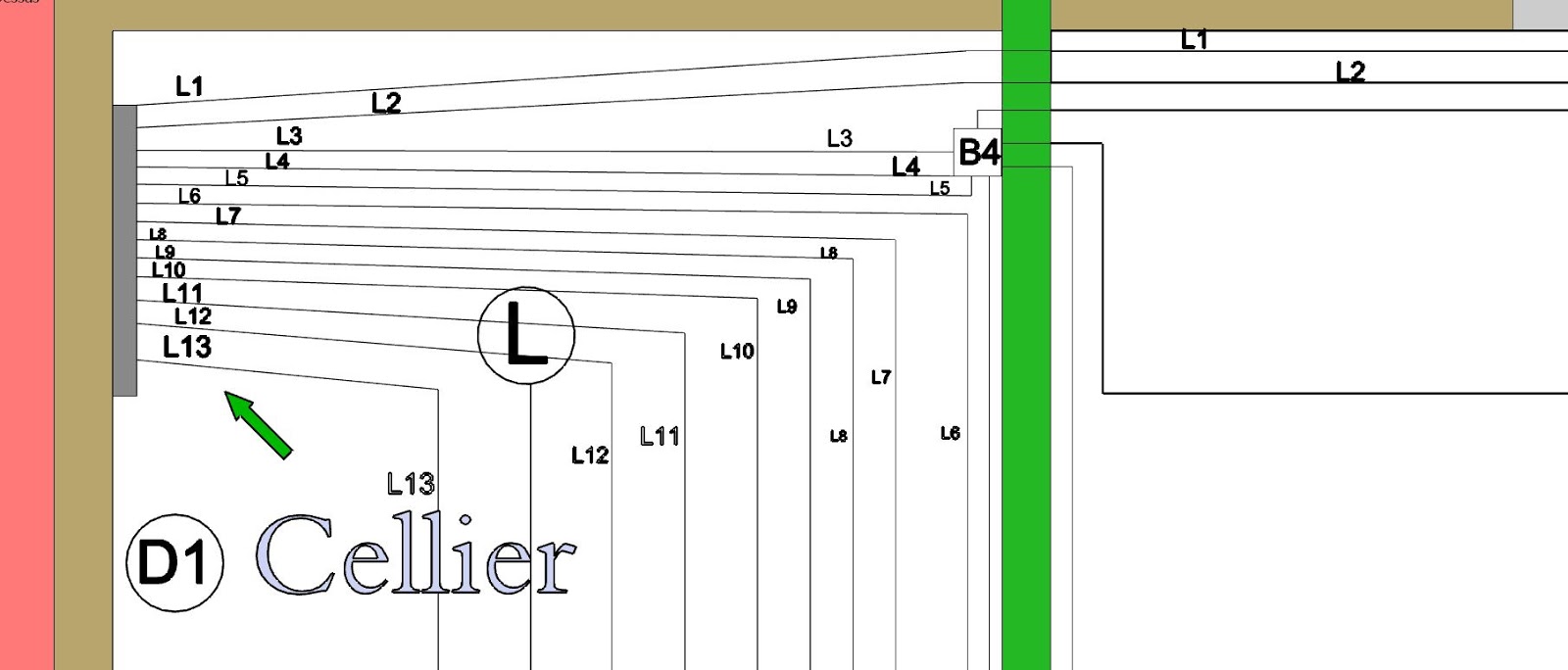

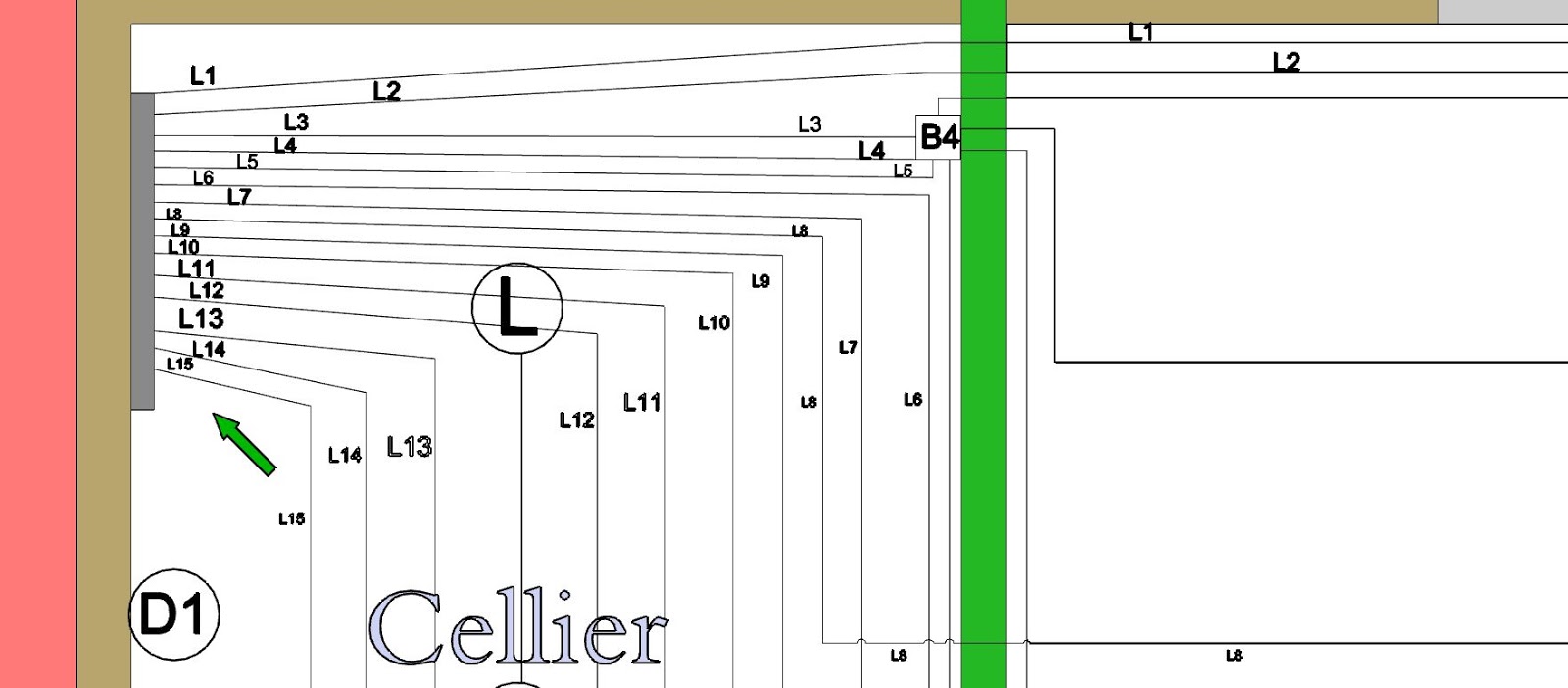

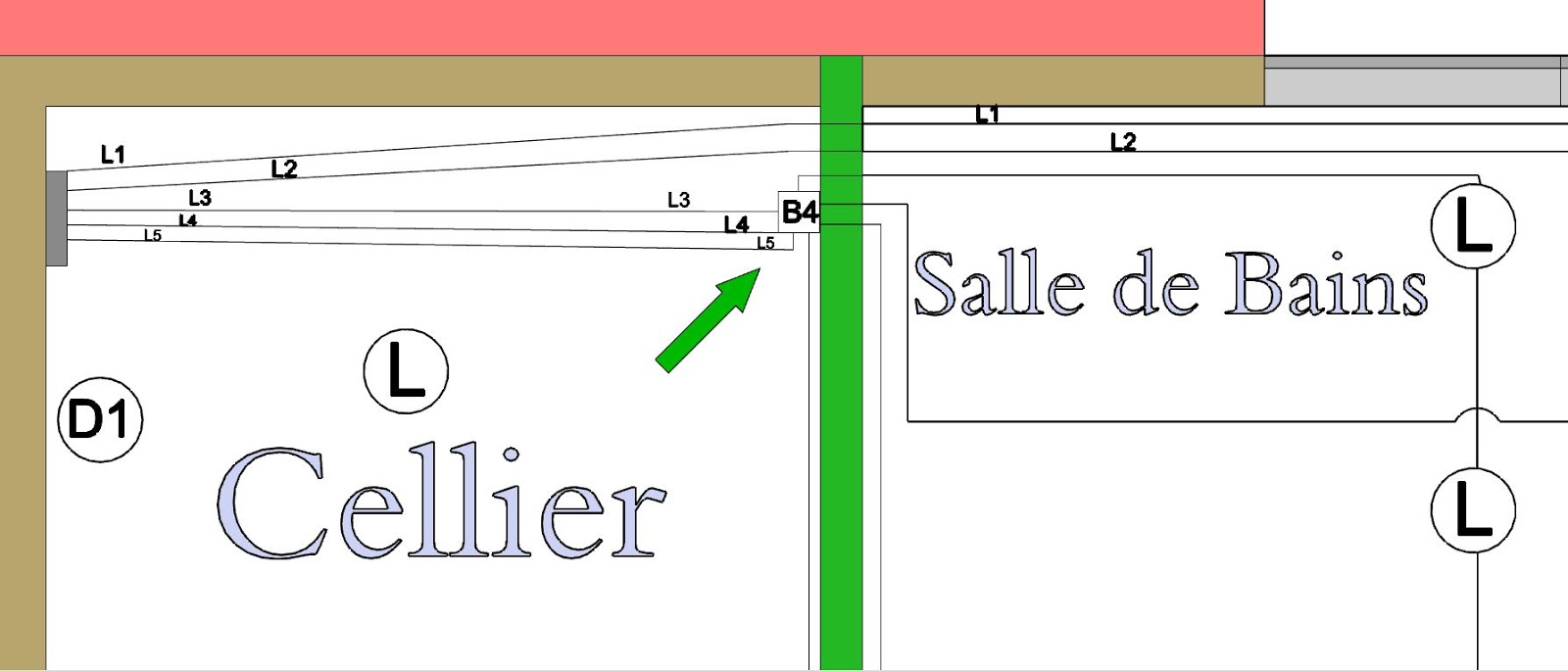

Ces trois lignes rejoignent la boite de dérivation B4 qui concerne les alimentations de la Salle de Bains.
Et bien entendue je consigne tout cela au fur et à mesure sur le descriptif des lignes

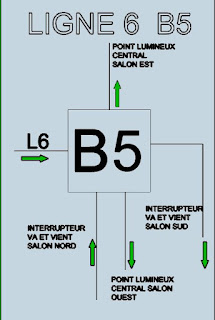

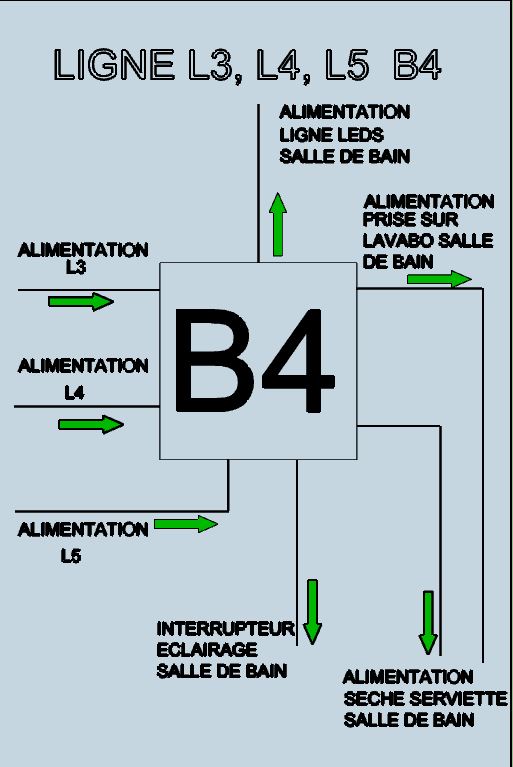

Je procède évidemment simultanément à établir  le descriptif de la boîte de dérivation B4 qui concerne ces nouvelles lignes.

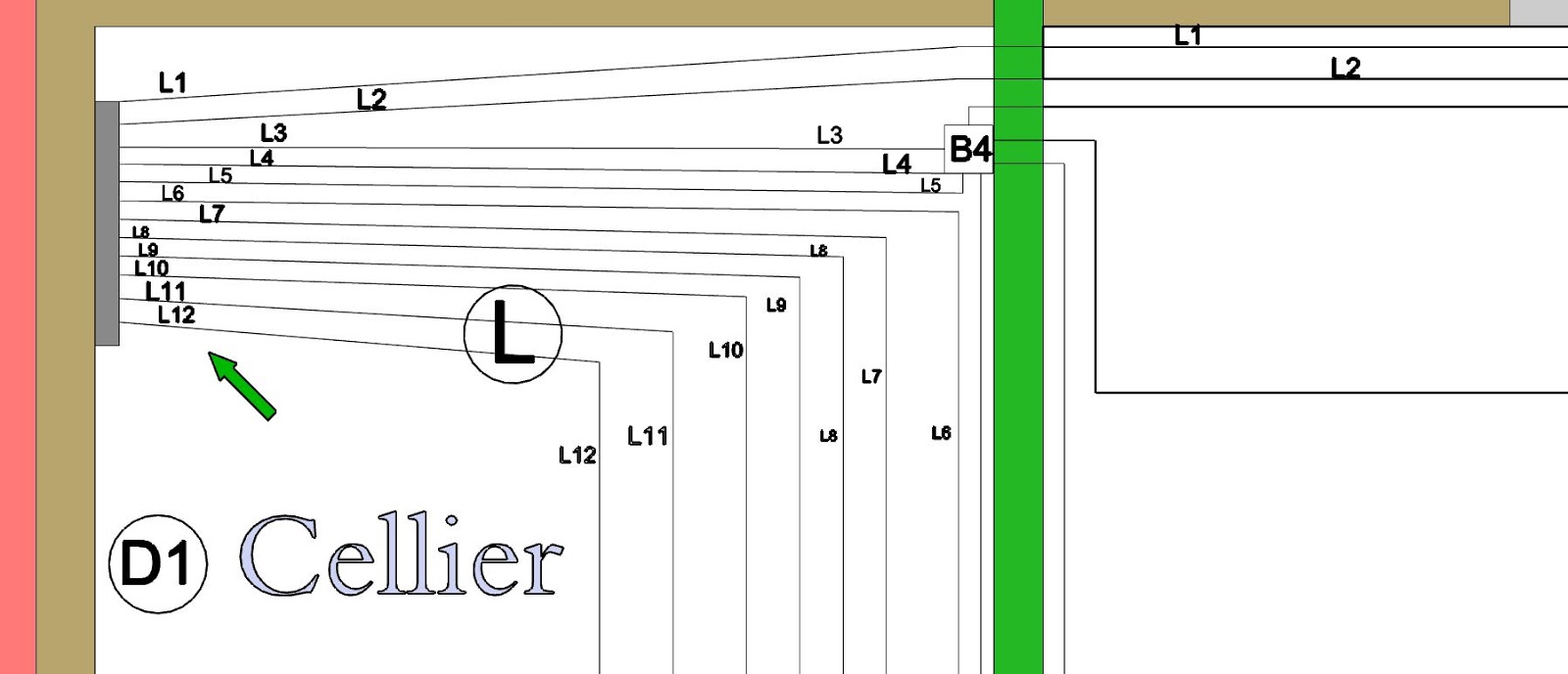

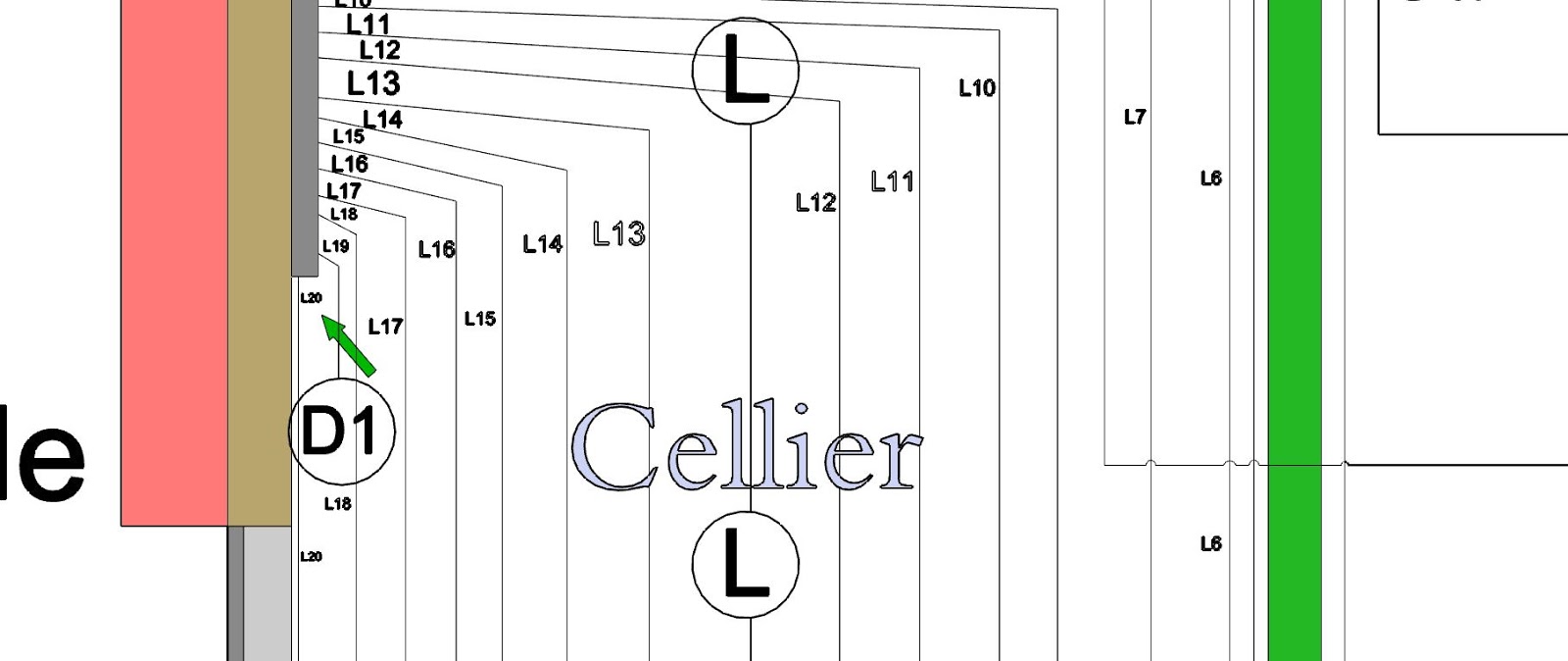

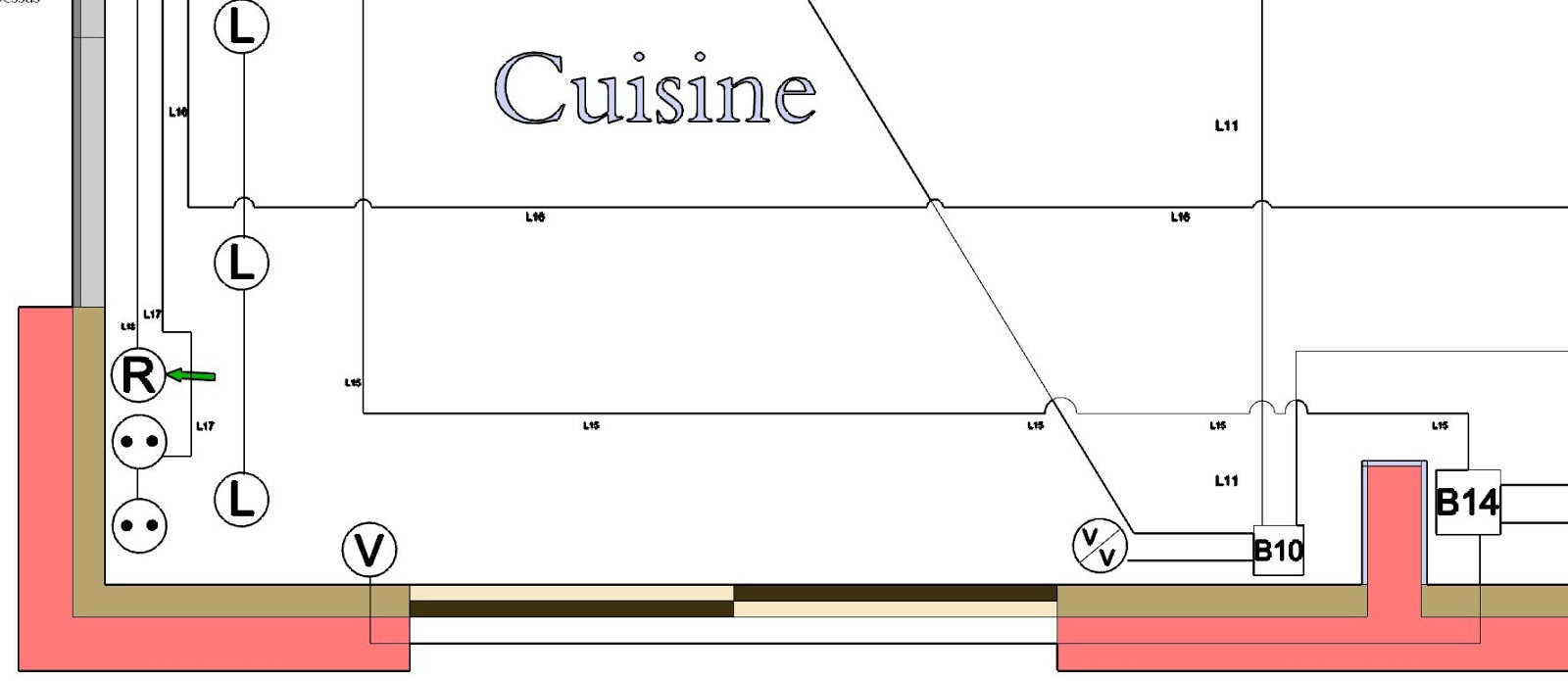

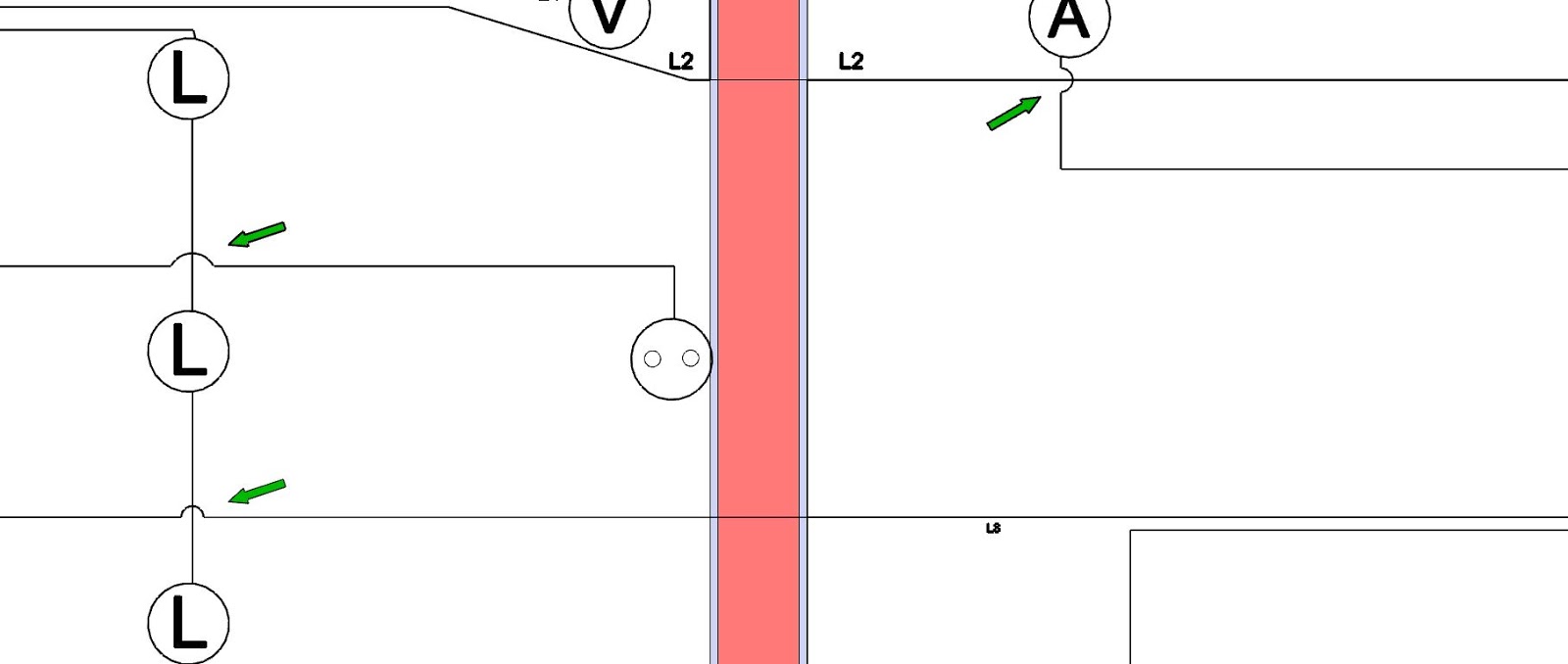

Lorsque sur le plan une ligne croise d’autres lignes, je réalise des petits ponts pour pouvoir suivre correctement chaque ligne.

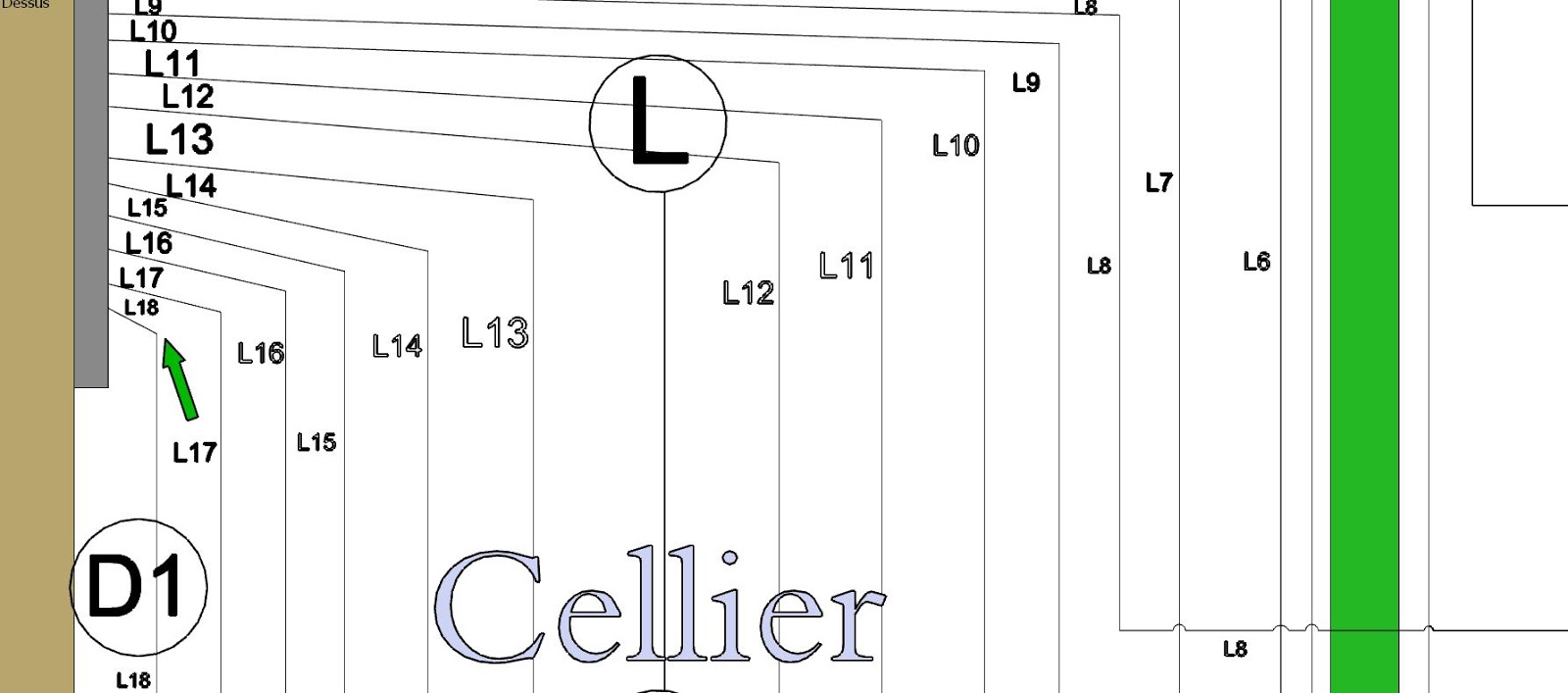

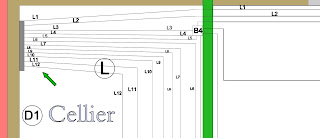

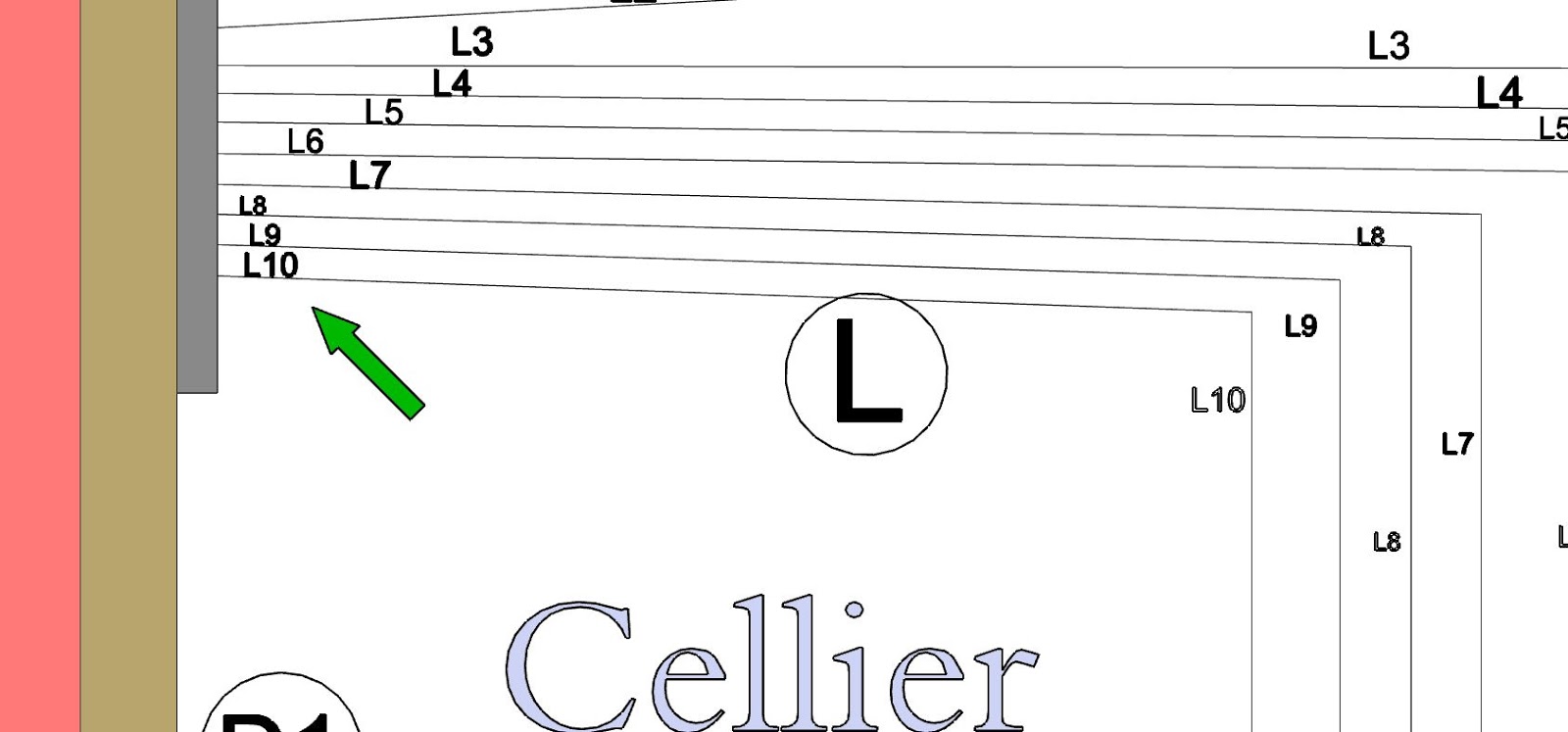

Je continue avec la ligne 6 : alimentation des deux  points lumineux centraux du salon

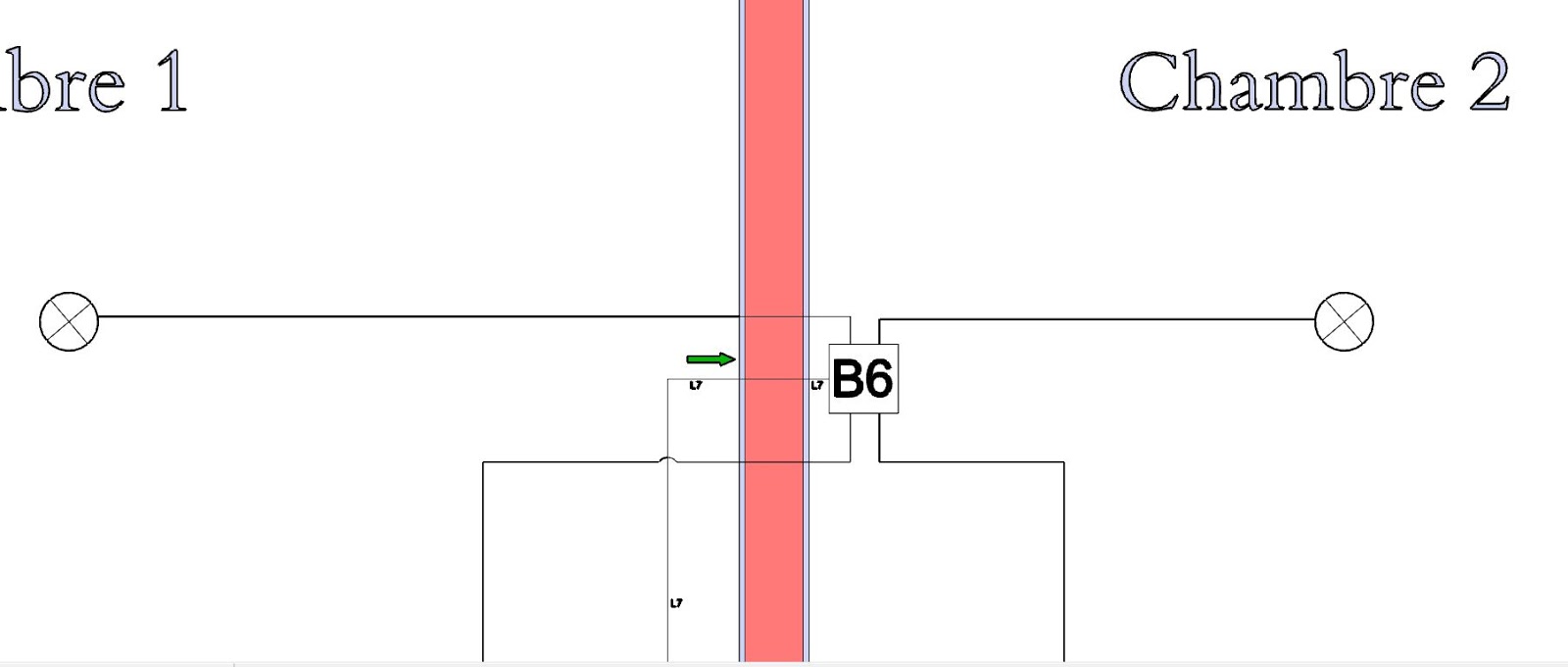

Ligne 7 : Alimentation éclairage chambre 1 et chambre 2

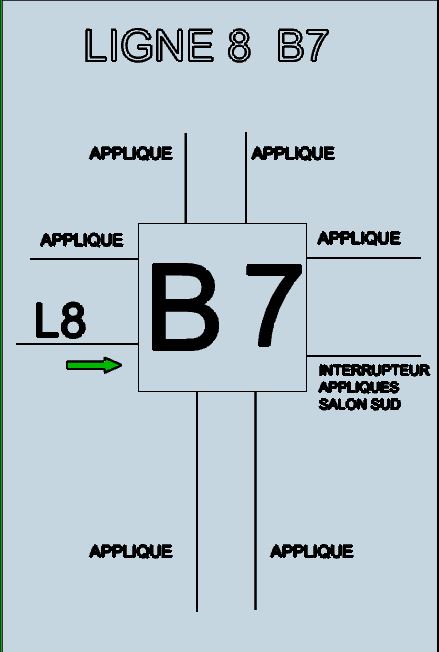

Ligne 8: alimentation des appliques du salon
Ligne 9 : Alimentation éclairage Bureau, Dressing, Chambre 3

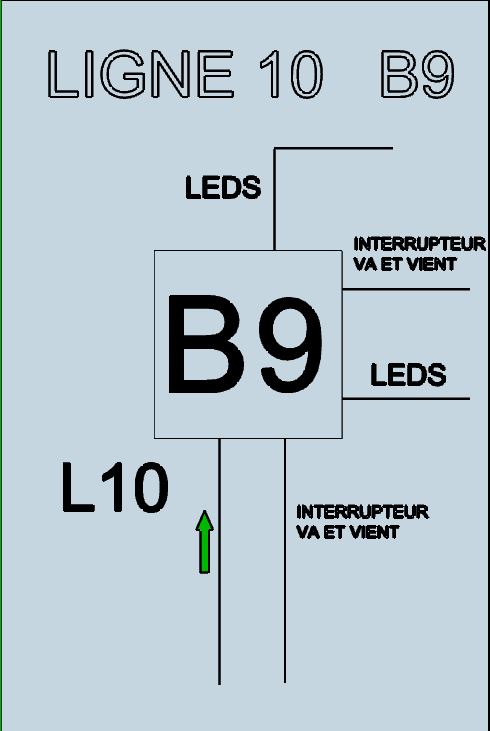

Ligne 10 : Alimentation éclairage Dégagement
Ligne 11 : alimentation point lumineux central cuisine

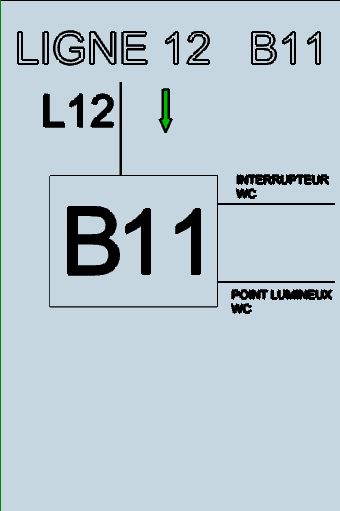

Ligne 12 : Alimentation éclairage WC
Ligne 13 : Alimentation éclairage Leds  Cellier

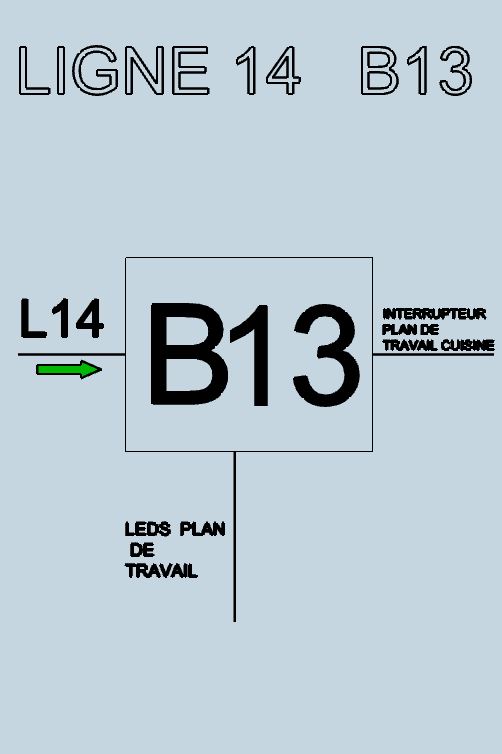

Ligne 14 : Alimentation ligne Leds du plan de travail cuisine Nord

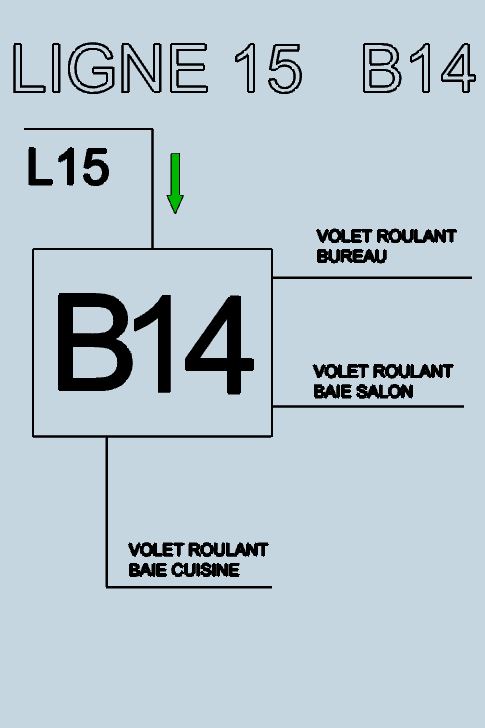

Ligne 15 : ligne volets roulant baie cuisine, baie salon, bureau

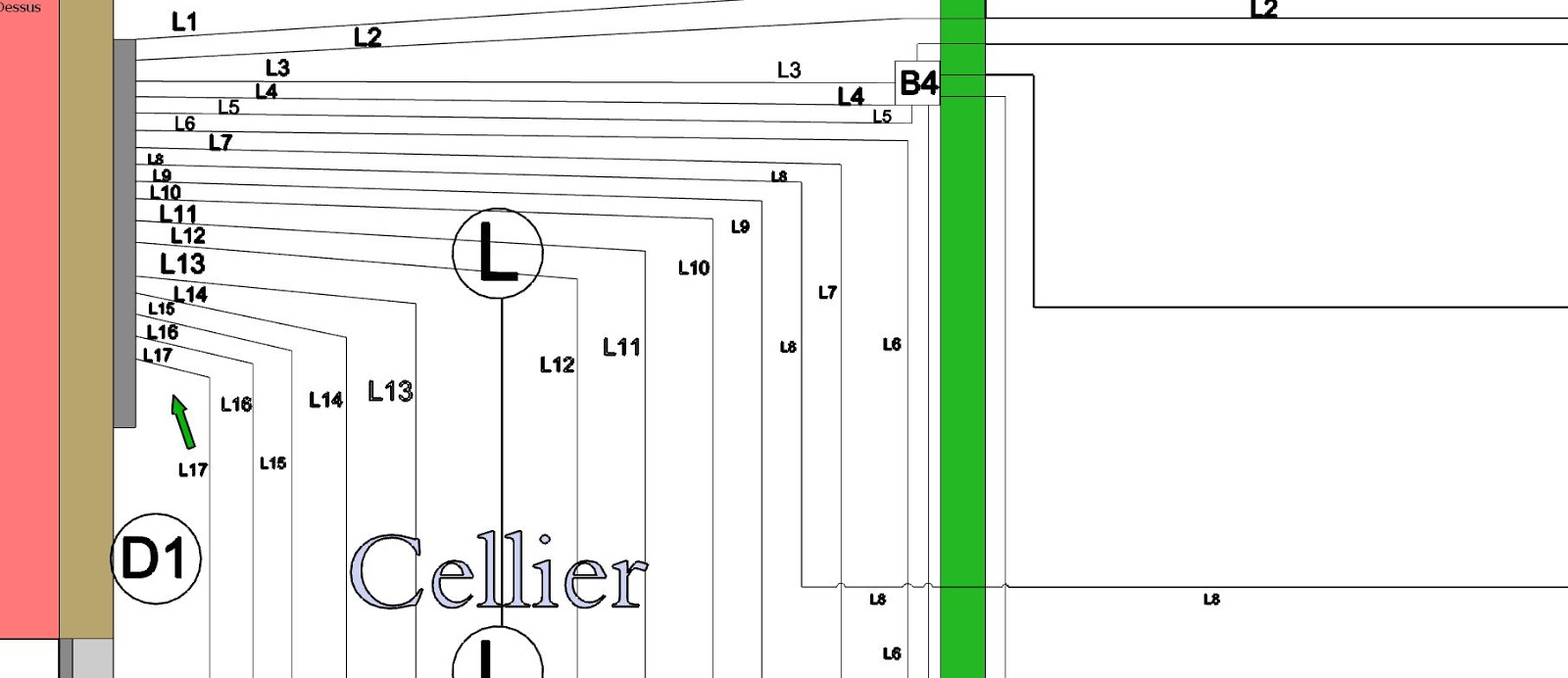

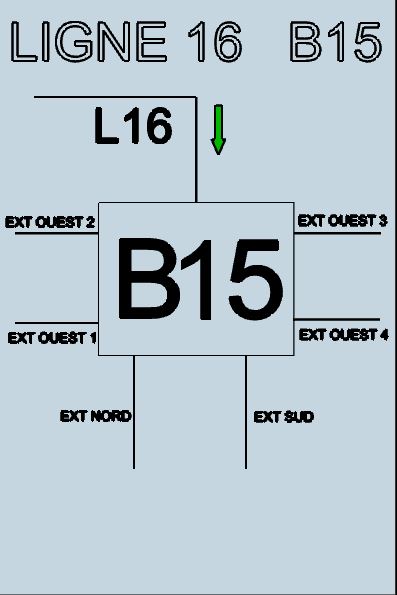

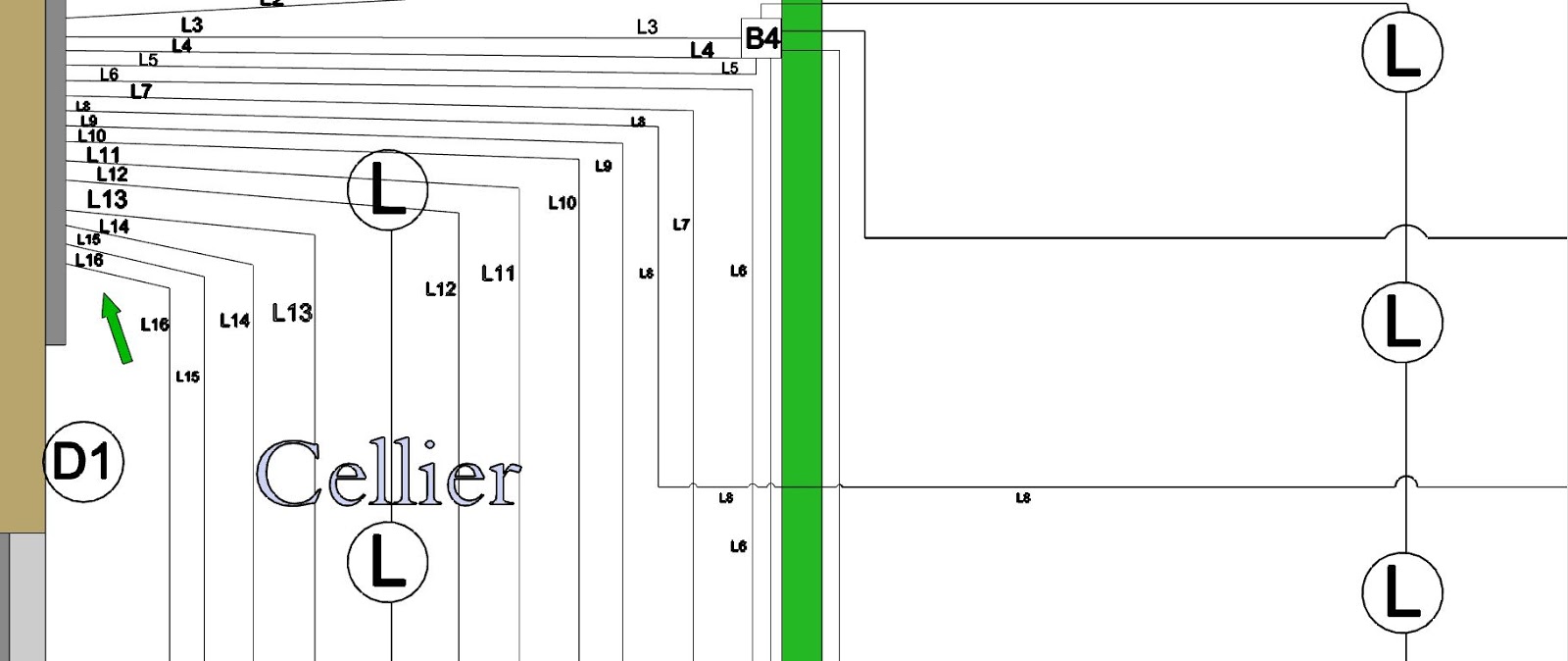

Ligne 16 : Alimentation éclairage extérieur

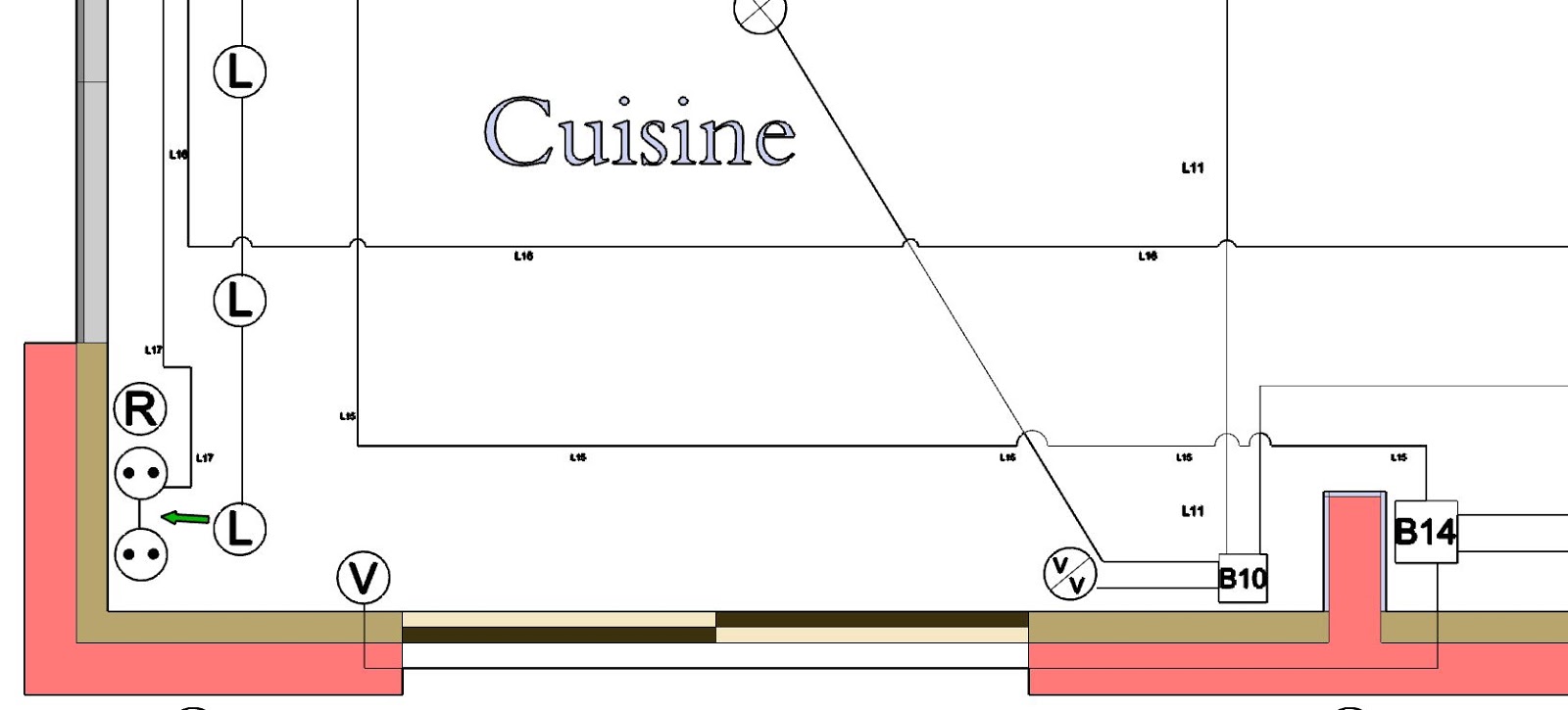

Ligne 17 : Alimentation des prises situées en hauteur, angle nord ouest cuisine
Ligne 18  ;  ligne câble réseau située en hauteur angle nord ouest cuisine.
Ligne 19  :  ligne dédiée D1  alimentation de  la VMC

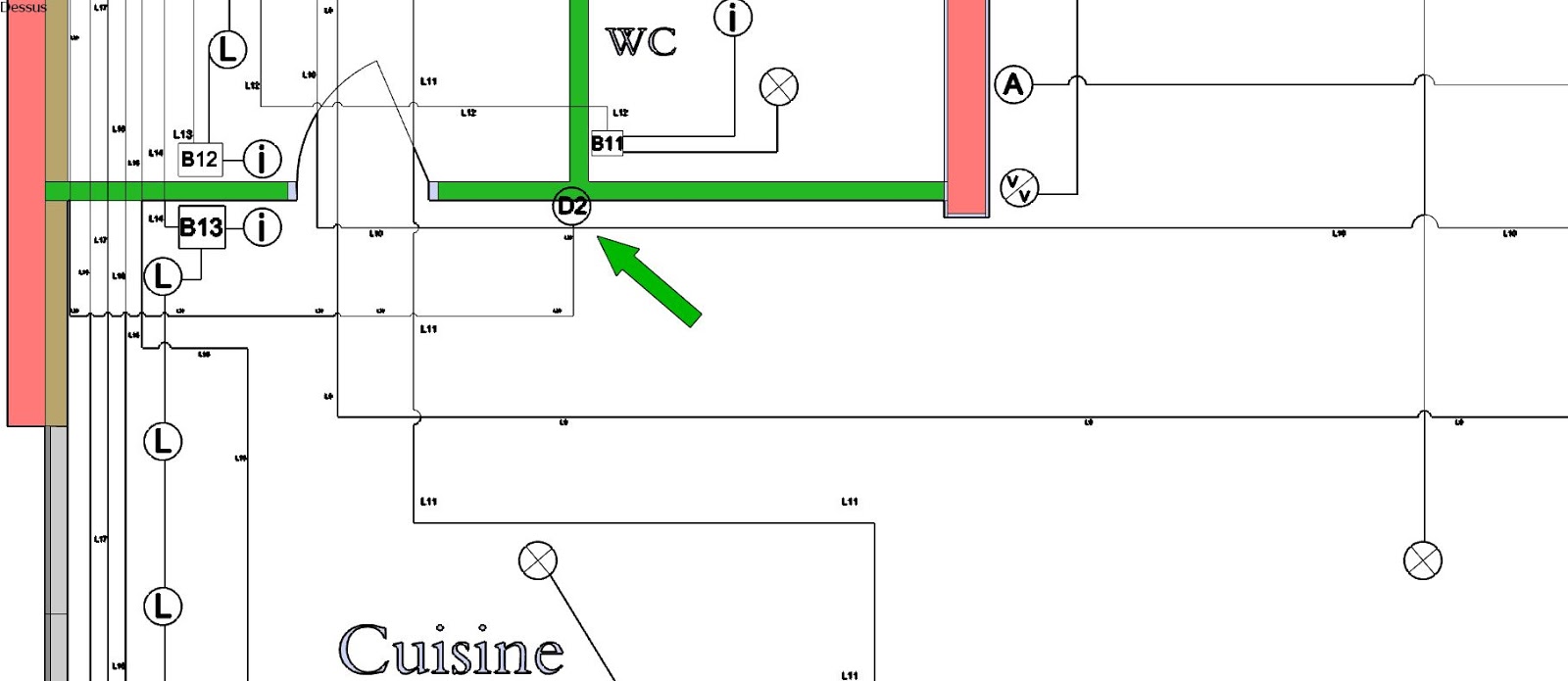

Ligne 20 : Ligne dédiée D 2  alimentation Hotte Aspirante

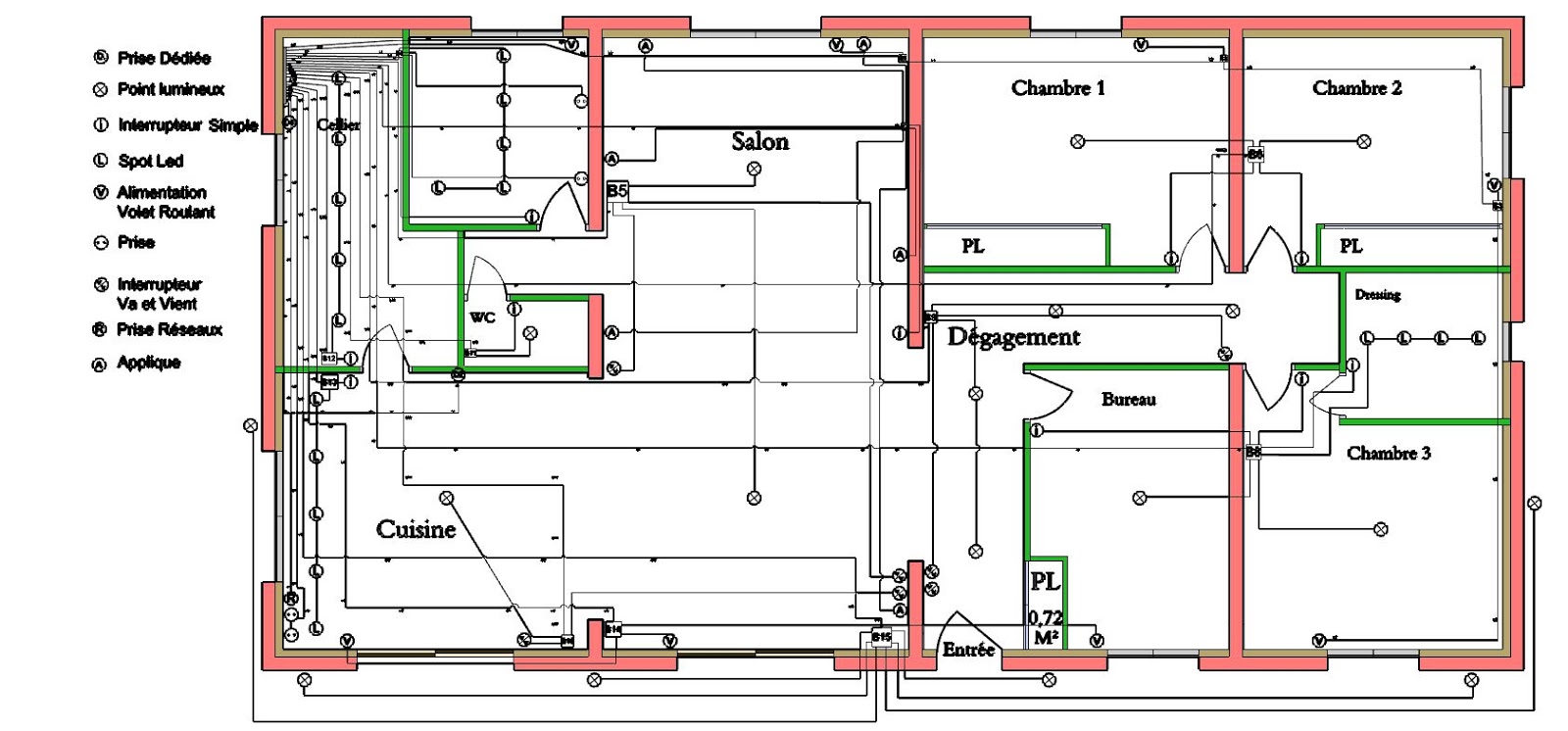

Voilà,  donc si je n’ai rien oublié, le plan des lignes sous combles est terminé.

Je vais maintenant procéder de la même façon pour les lignes au sol qui seront enfouies dans la chape.
Pour les prises 16 A la norme indique que si on utilise des conducteurs de 1,5 mm², on peut ponter 8 prises par ligne, si on utilise des conducteurs de 2,5 mm², on peut ponter 12 prises par ligne, sachant que toutes les prises sont comptables, c’est-à-dire  par exemple qu’un bloc de trois prises compte pour trois prises (ce qui n’était pas tout à fait le cas avant 2016).
Je prévois donc des lignes avec des conducteurs de 2,5 mm² et un maximum de 12 prises par ligne.

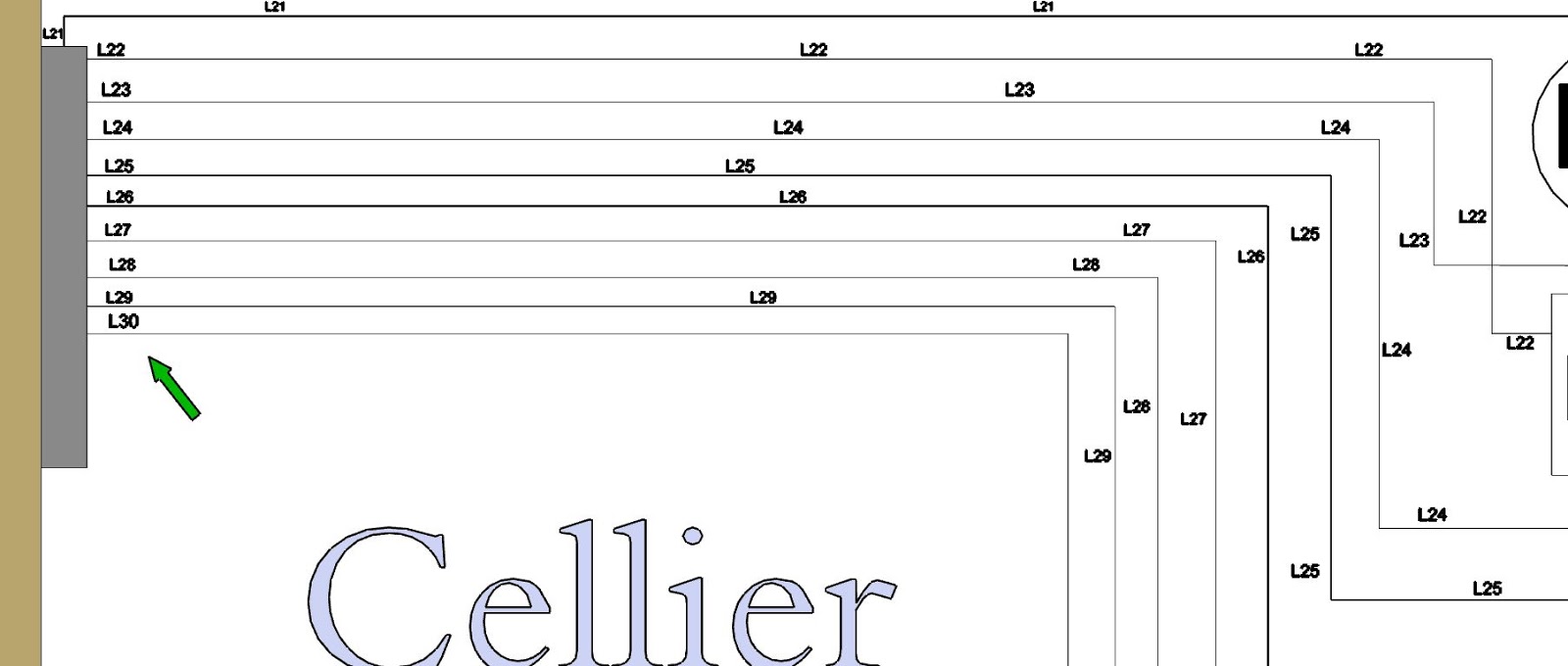

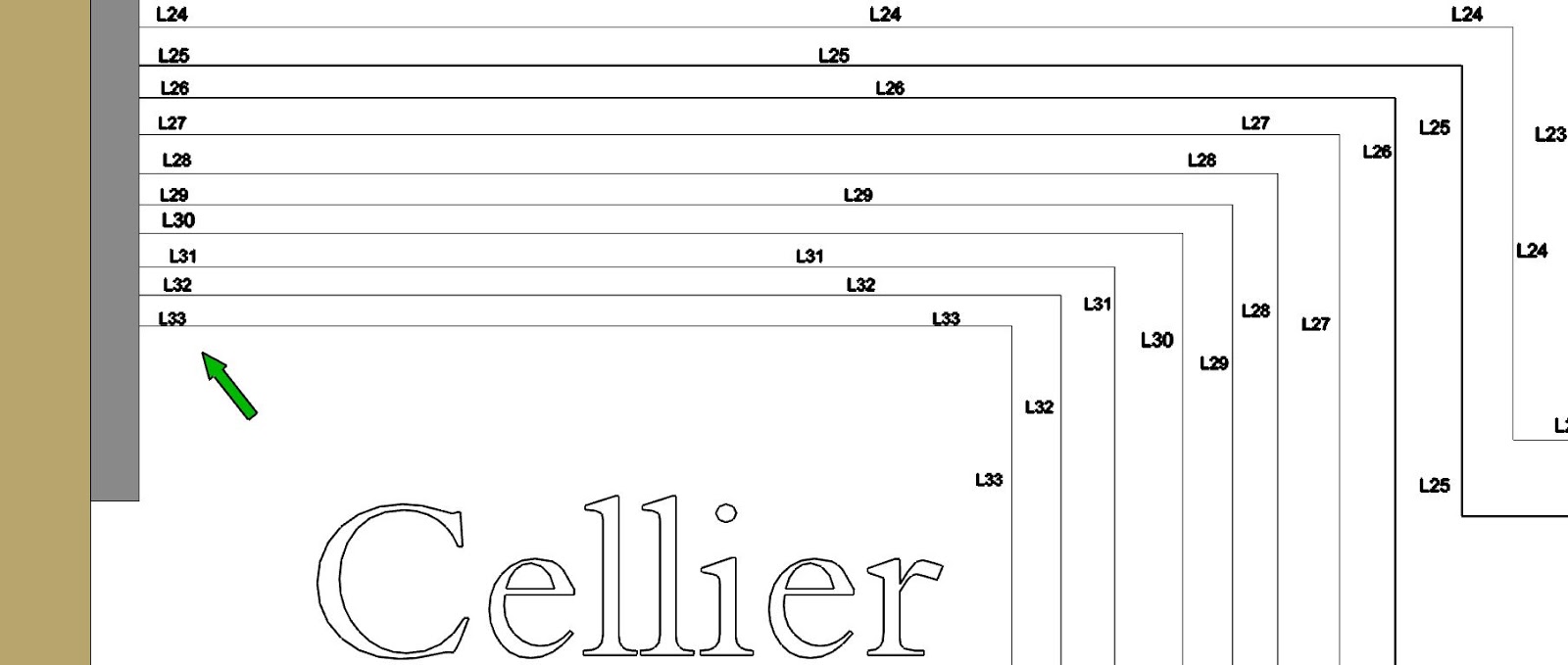

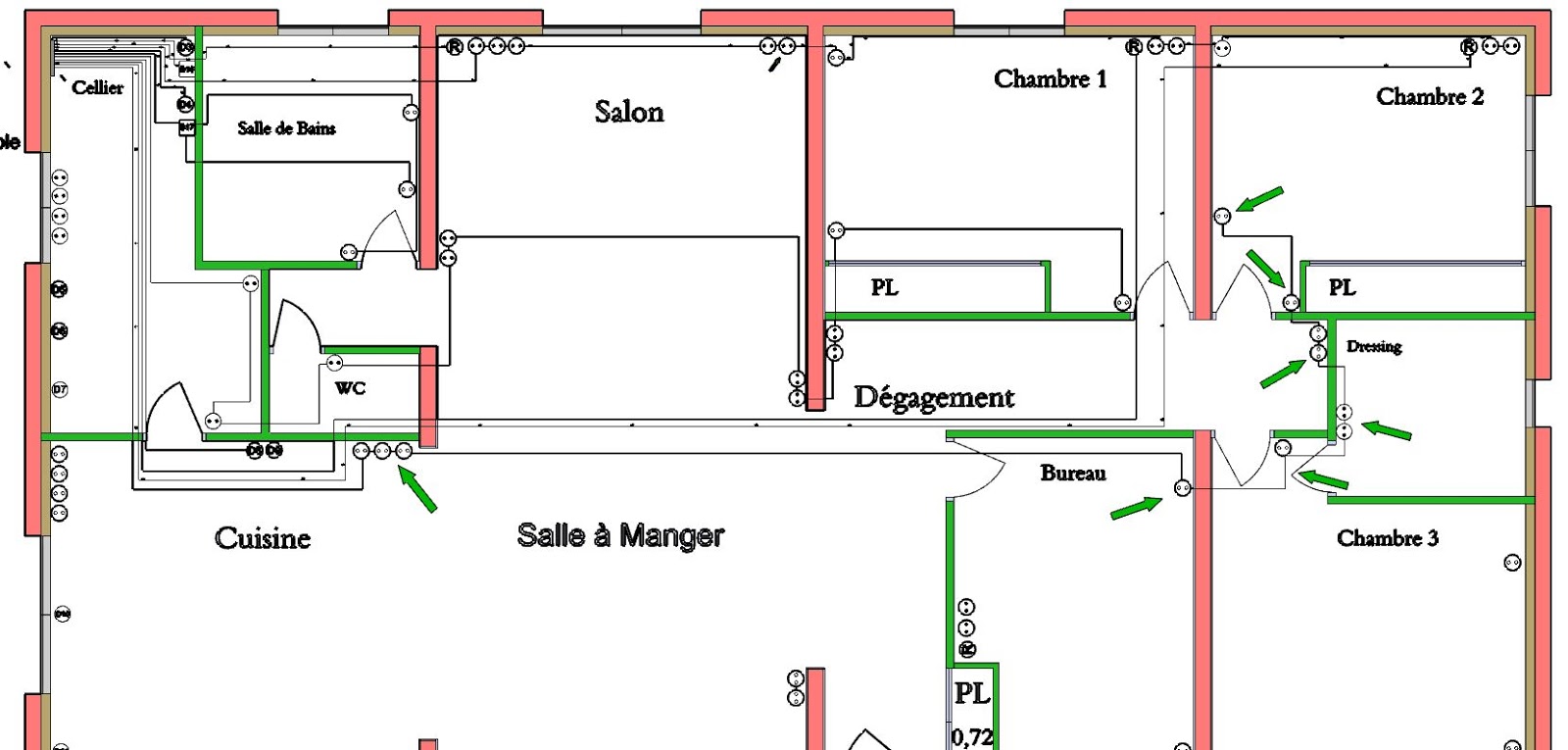

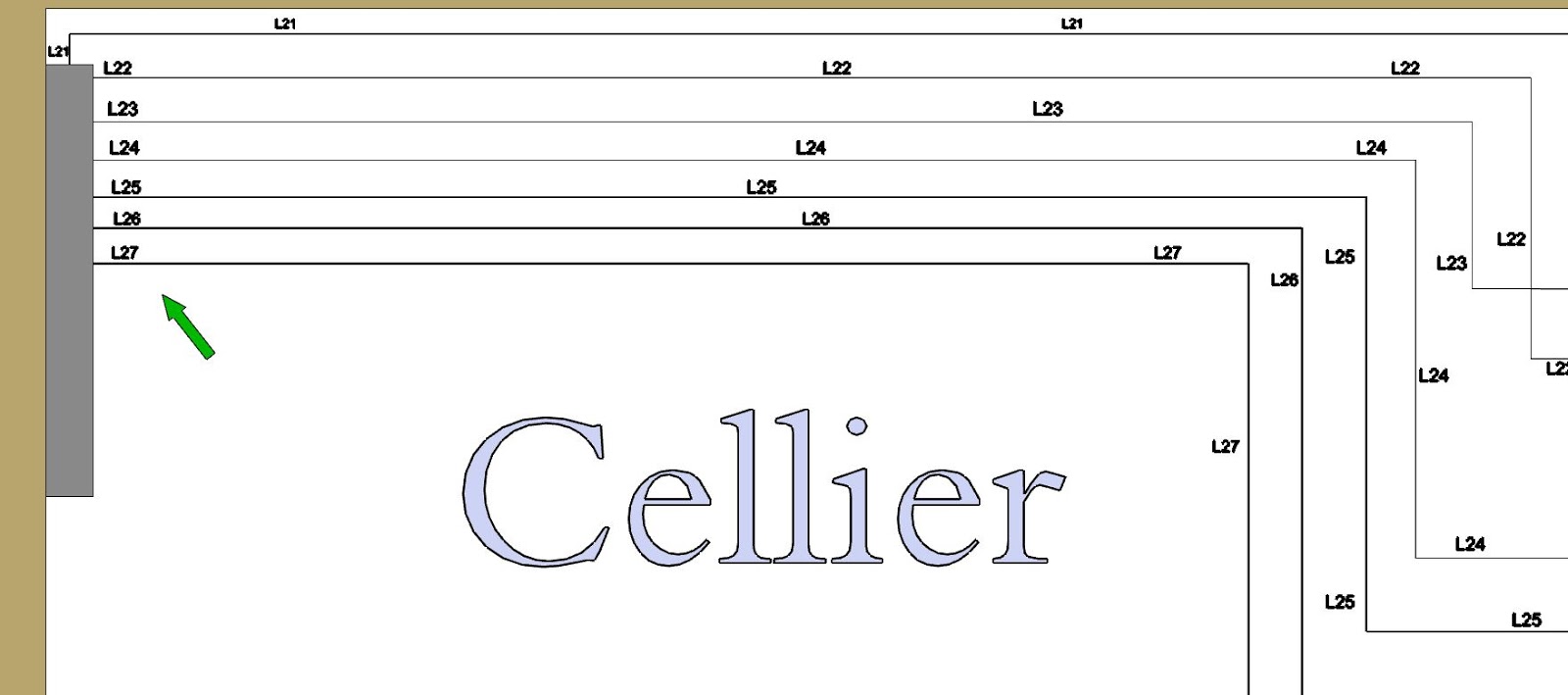

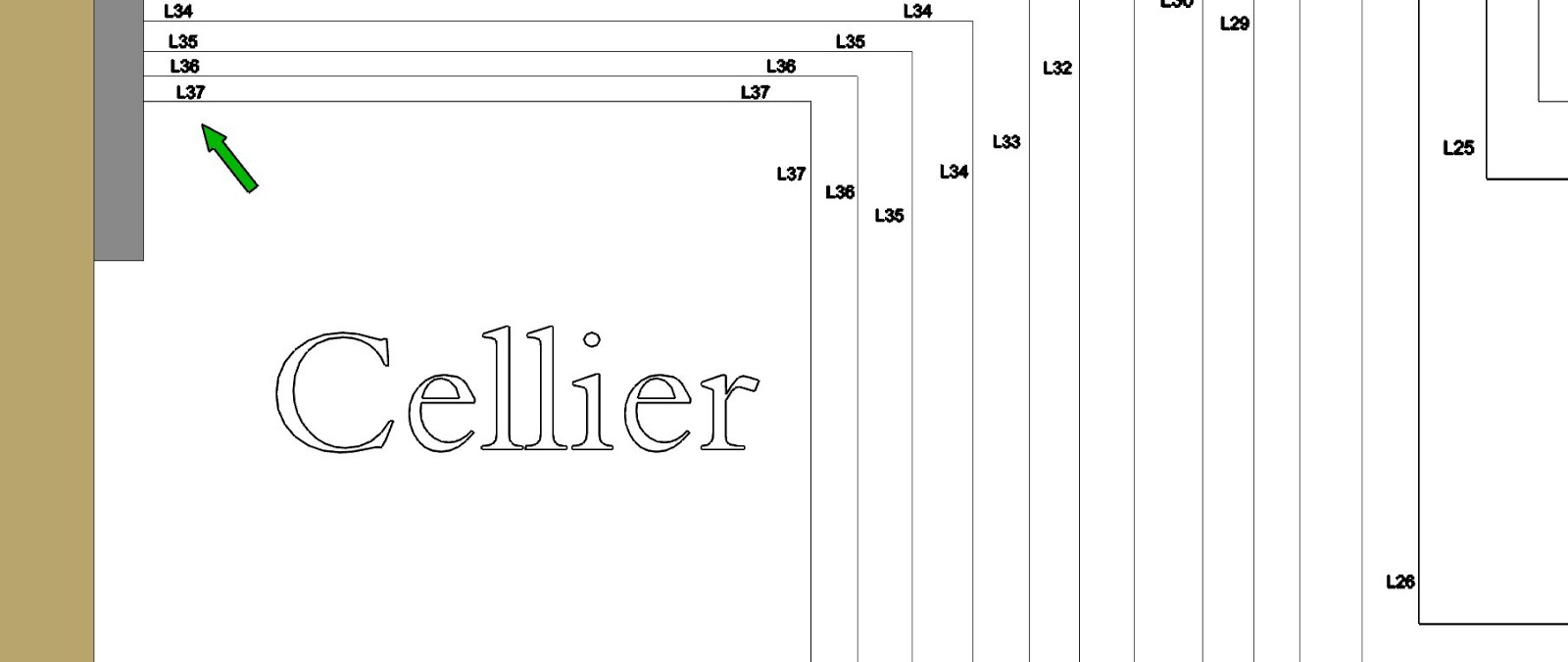

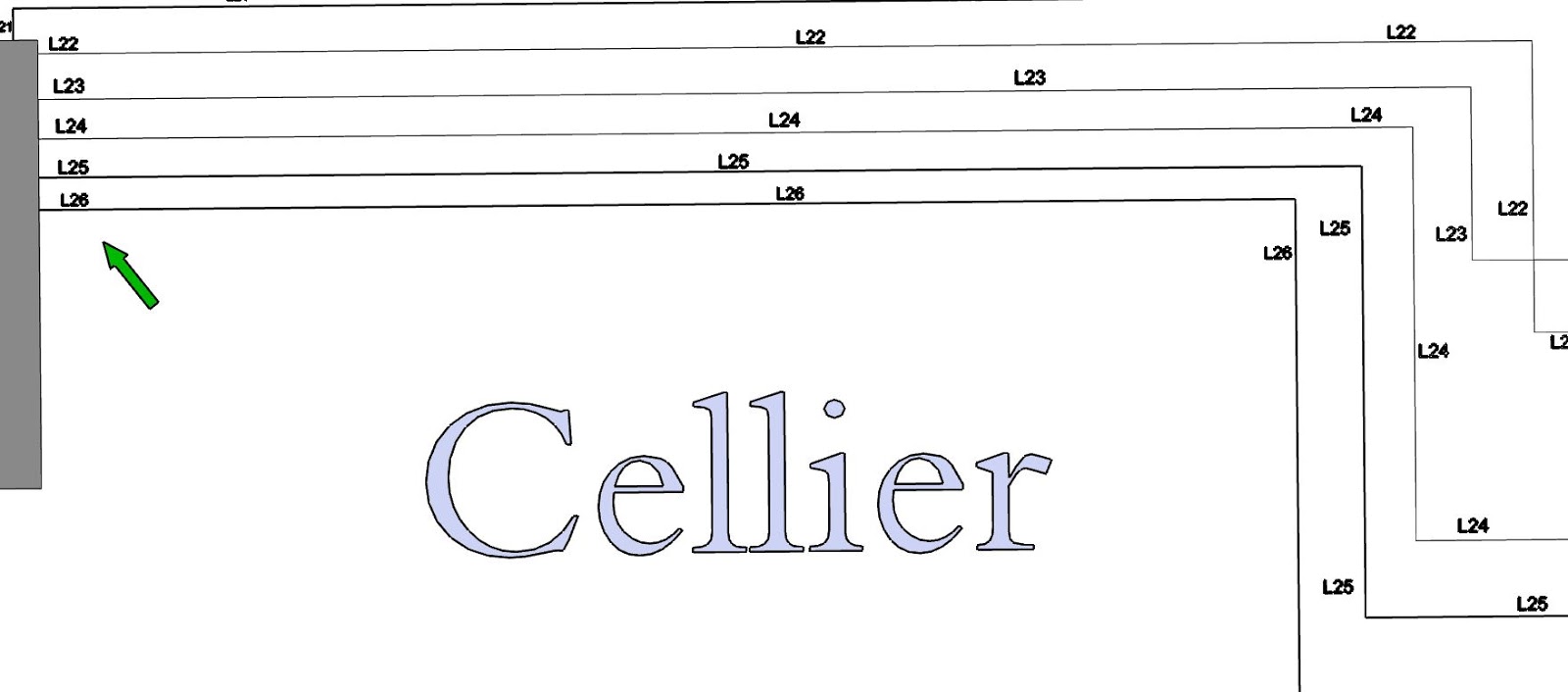

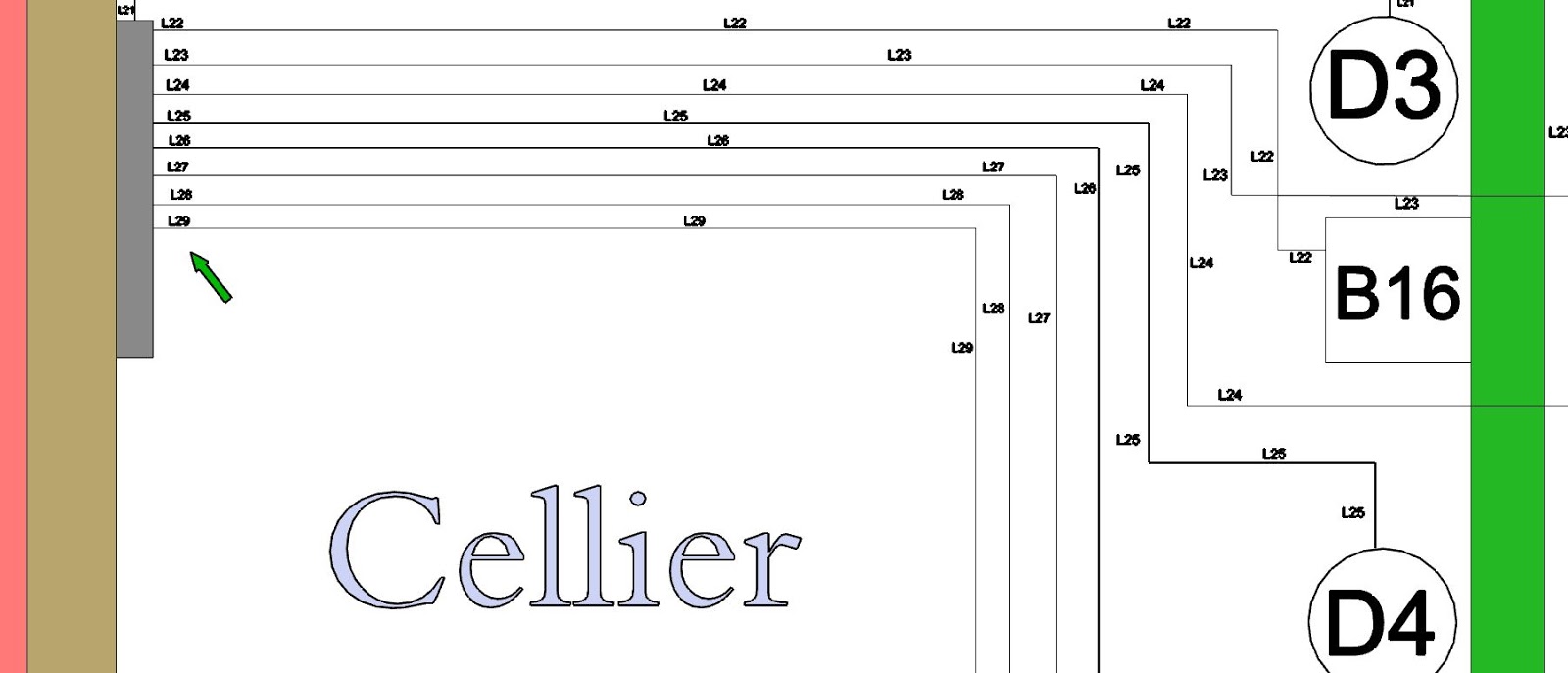

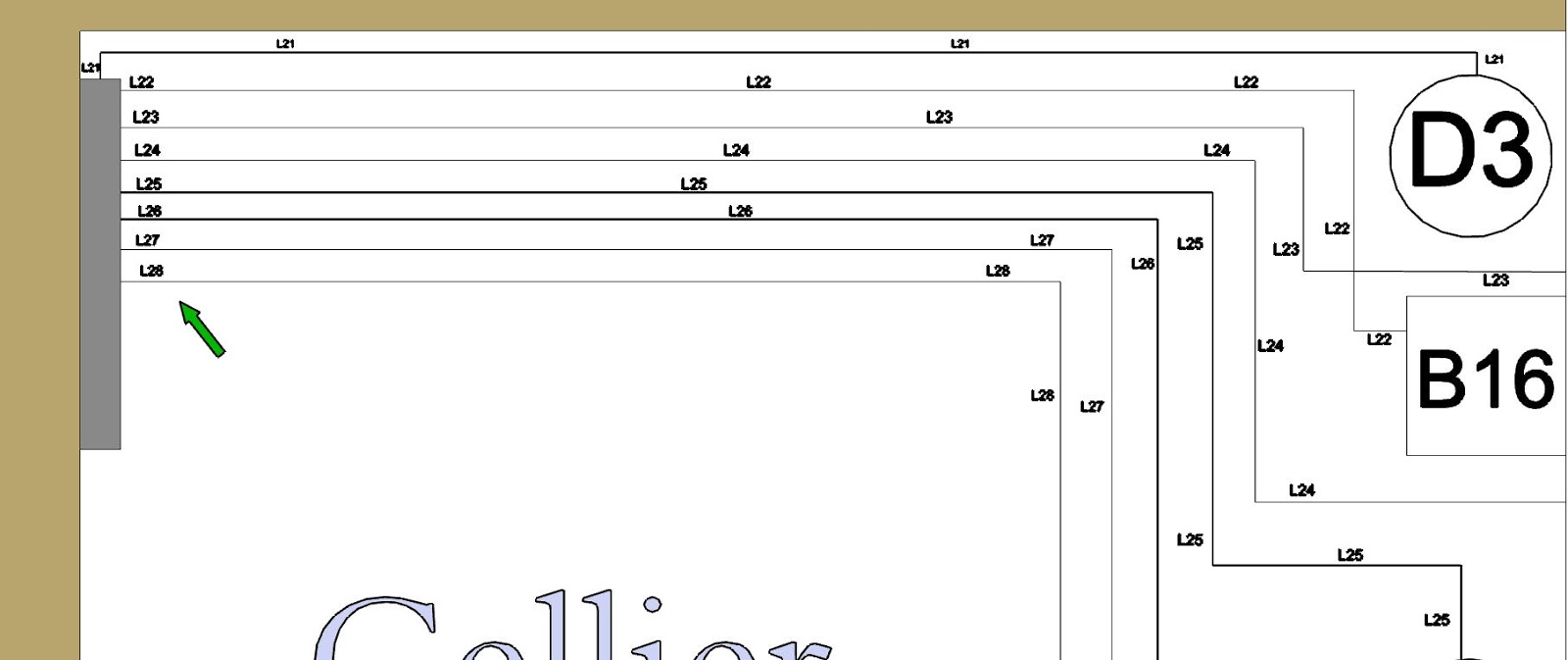

Je prends donc le second et plan je commence par le côté nord en déployant les lignes en éventail pour éviter au maximum que les conduits se chevauchent, car sinon cela pose ensuite des problèmes d’épaisseur de chape.

Je reprends donc le compte de numérotation des lignes.

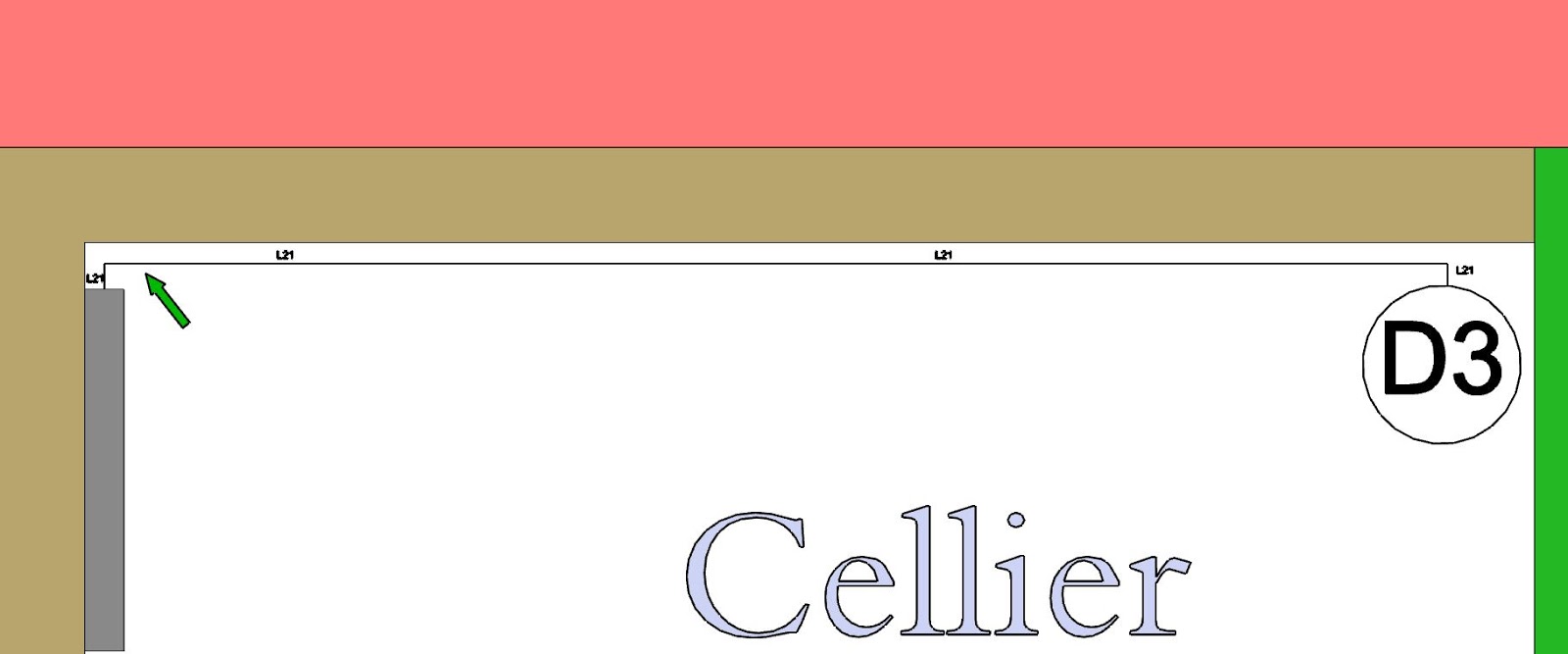

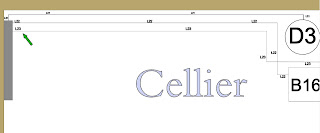

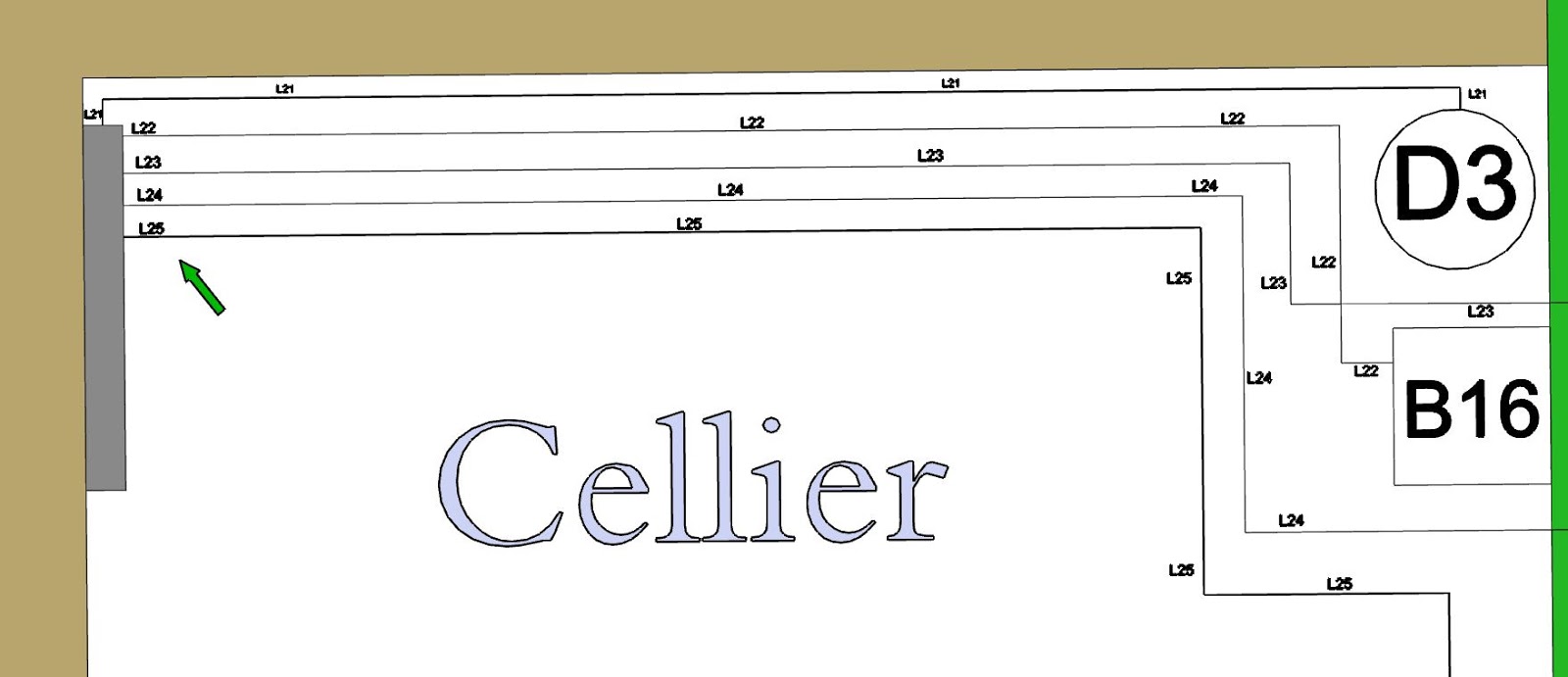

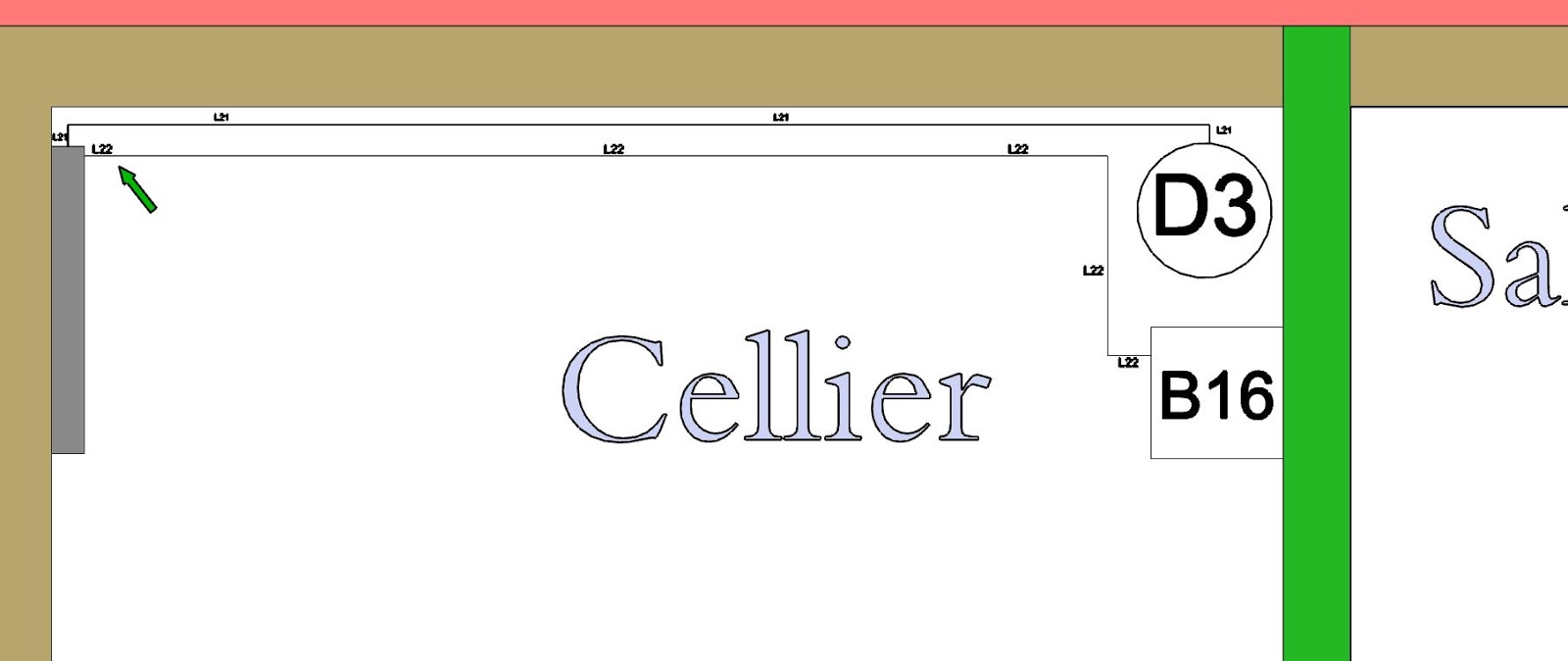

Ligne 21 :   Ligne dédiée D3  Lave linge

Ligne 22 : Conducteur de terre vers la boîte B16 , pour la réalisation de la  ligne équipotentielle  de terre  de la Salle de Bains.

Ligne 23 : Câble réseau Salon Est

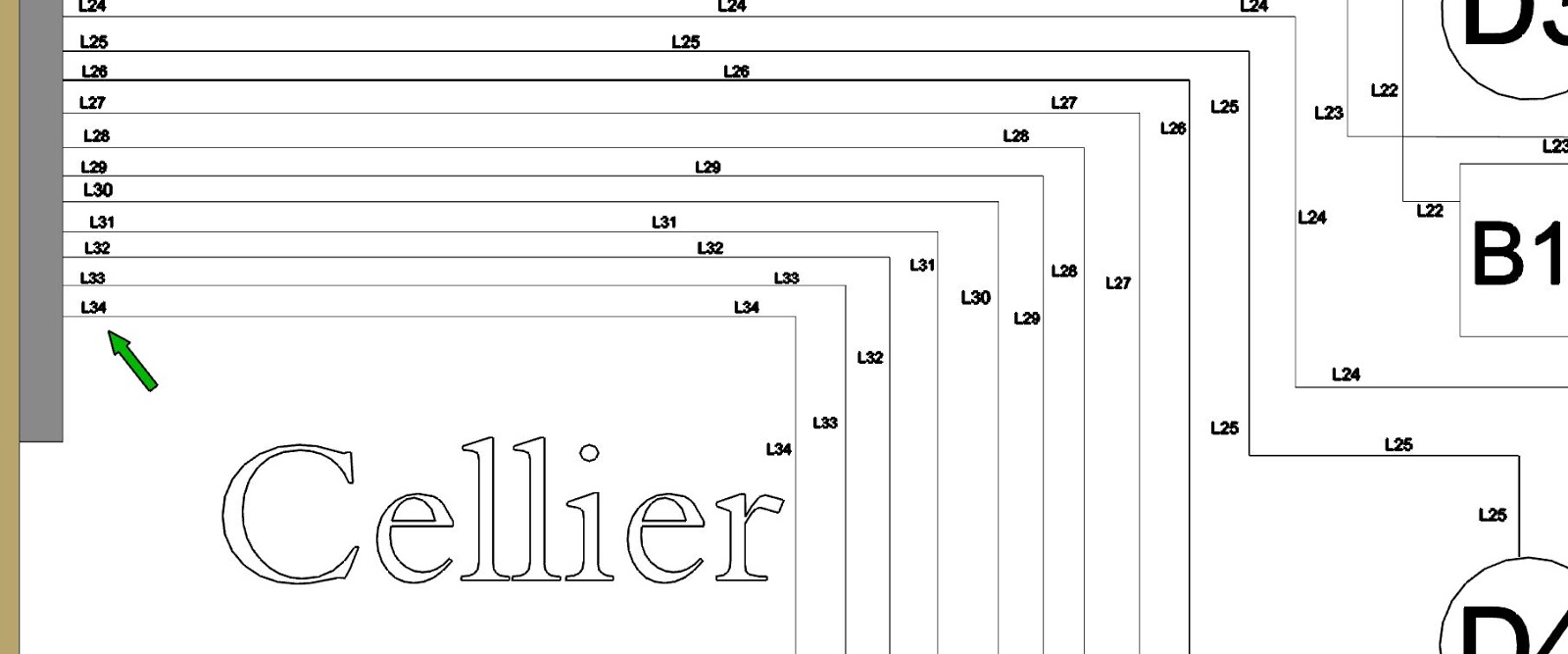

Ligne 24 : Ligne confort C1:  ( concernant 11 prises confort) : 5 prises Salon côté Est.

3 prises chambre 1 côté Est

3 prises chambre 2 côté Est

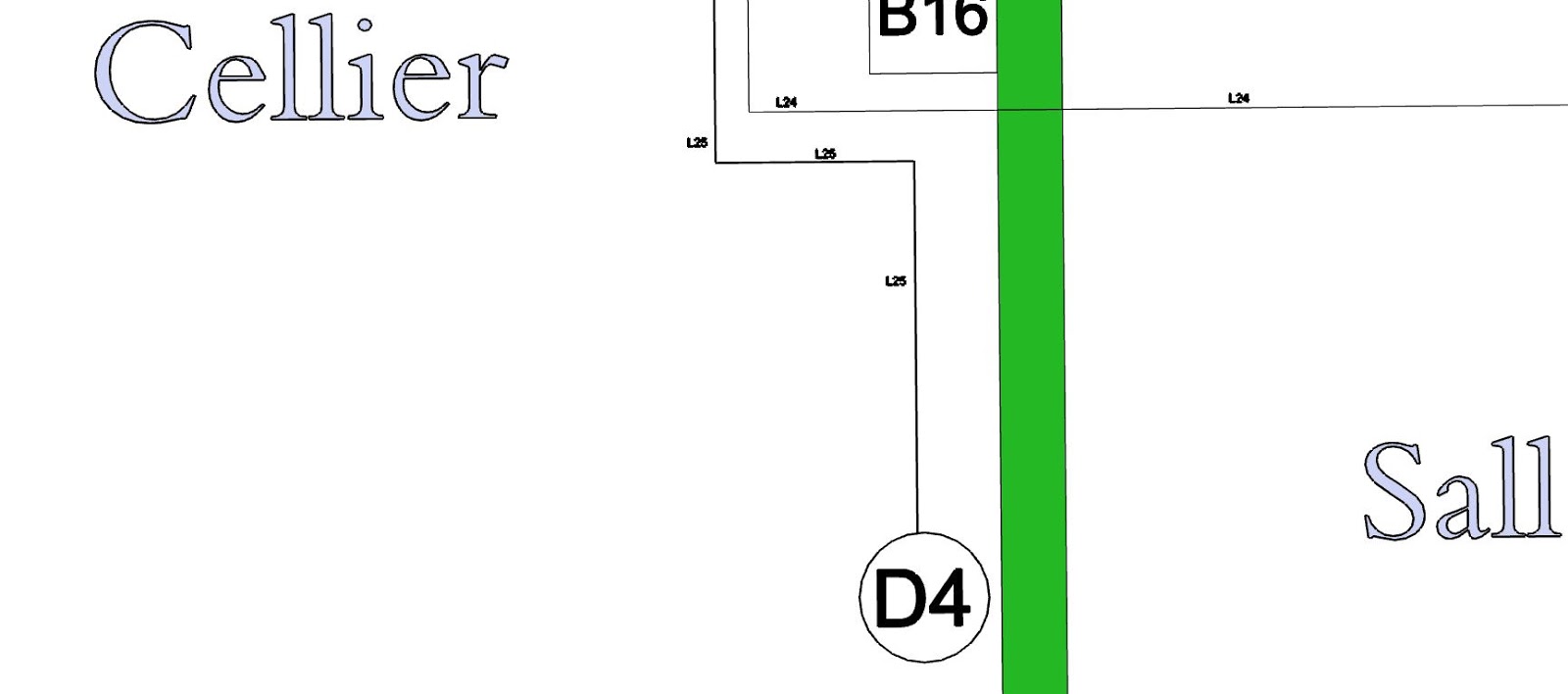

Ligne 25 : Alimentation prise dédiée D4 :  Congélateur

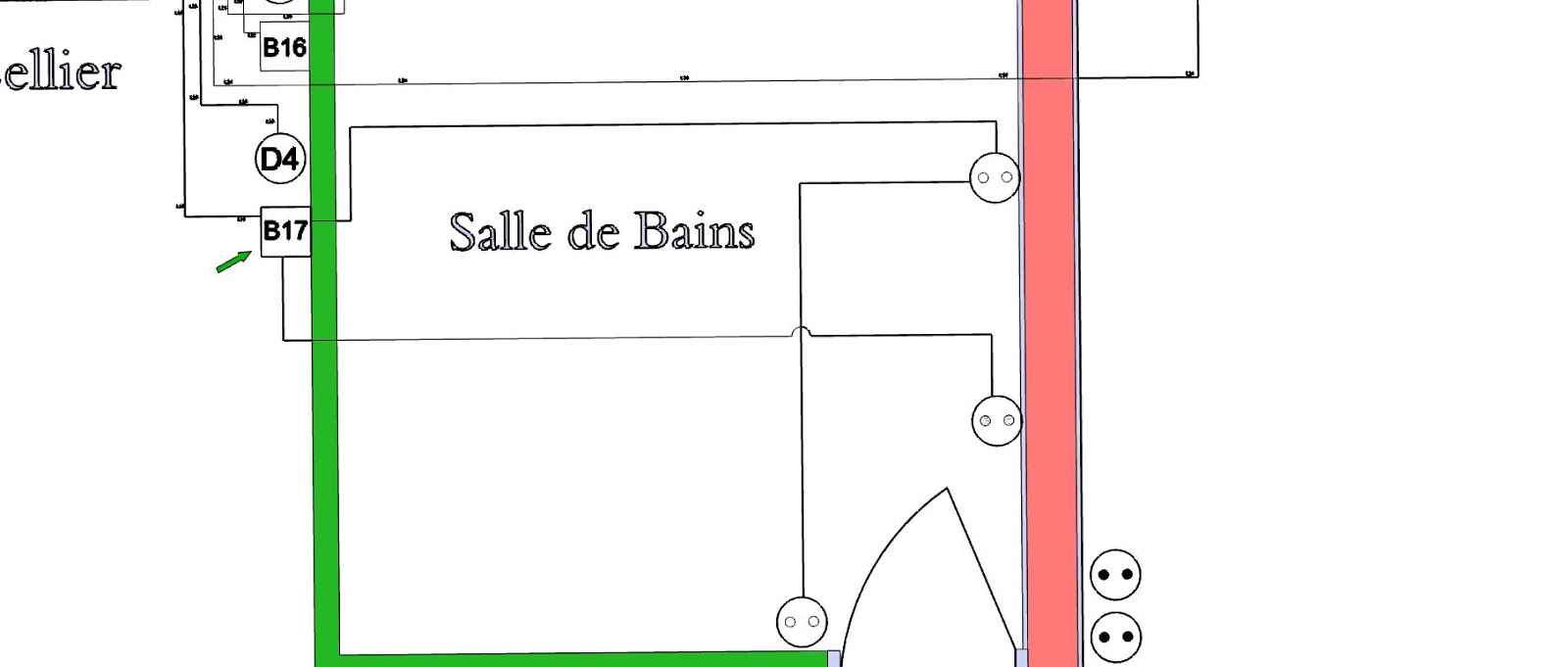

Ligne 26 ; ligne prises confort Salle de Bain

Ligne 27 : Ligne prises confort C2 (11 prises) : Cellier Sud 1, Cellier Ouest 1, WC 1, Salon Nord 2, Salon Sud 2, Dégagement Nord 2, Chambre 1 Nord 1, Chambre 1 Ouest 1.

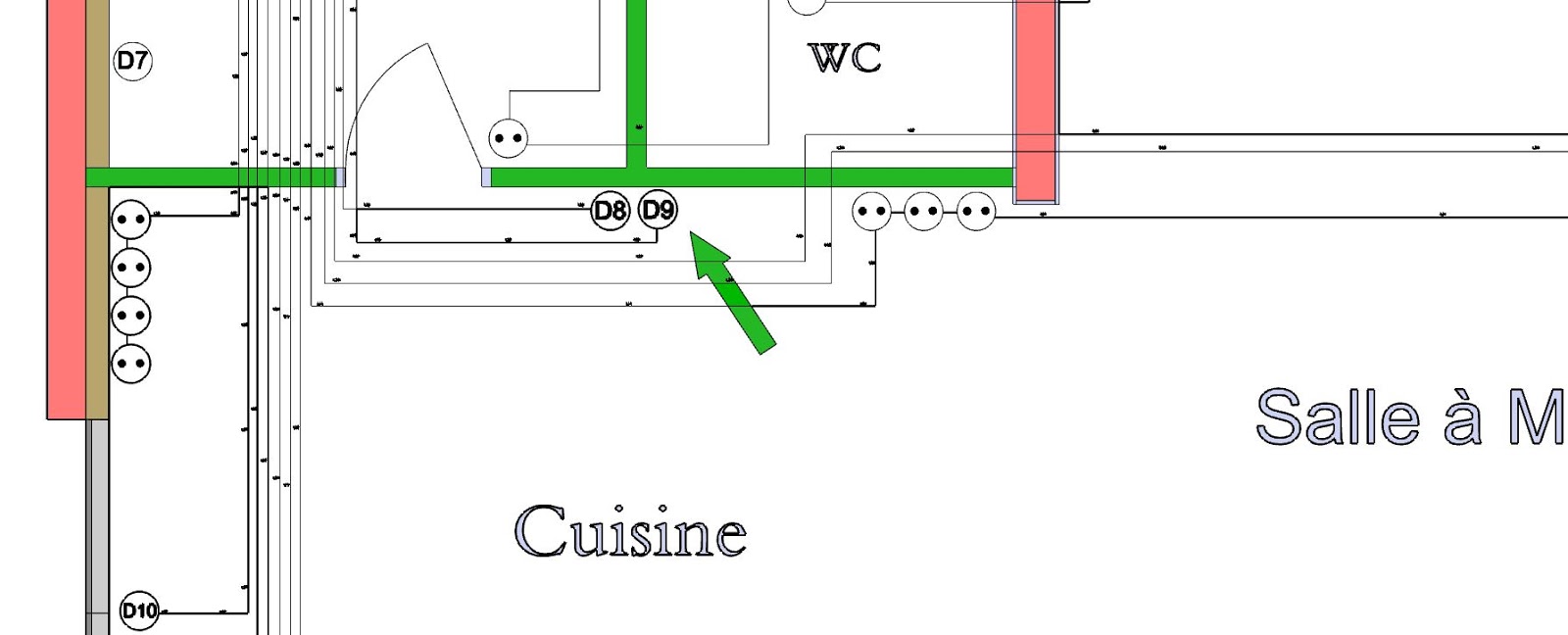

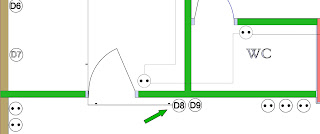

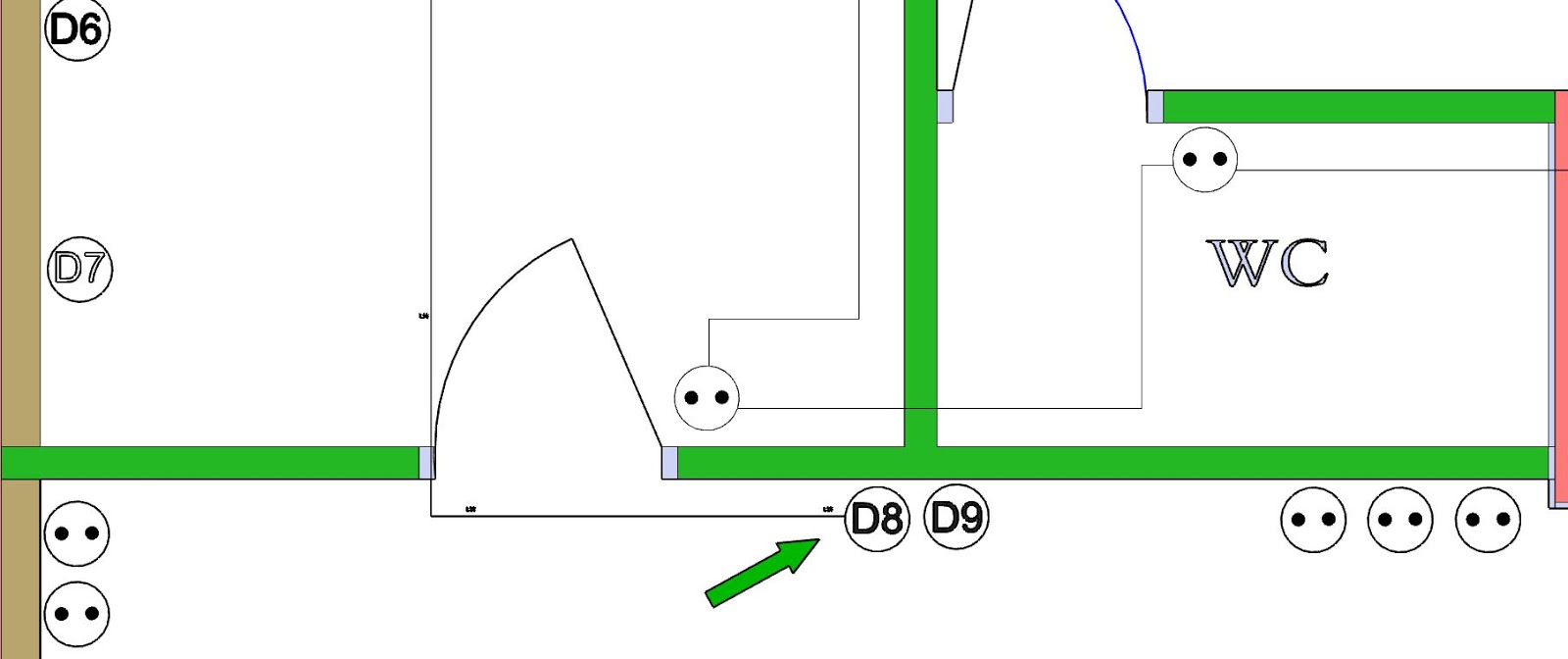

Ligne 28 : Alimentation ligne dédiée D8 : Plaque de Cuisson

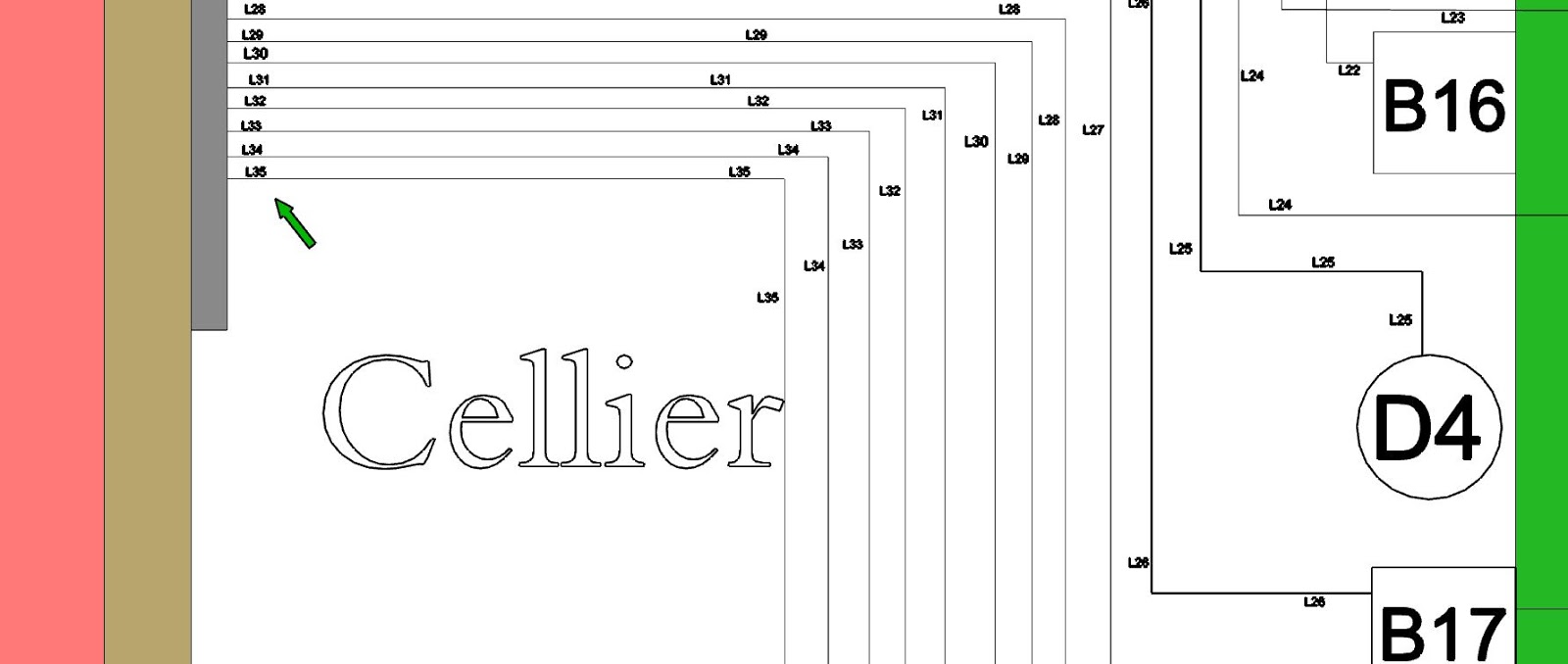

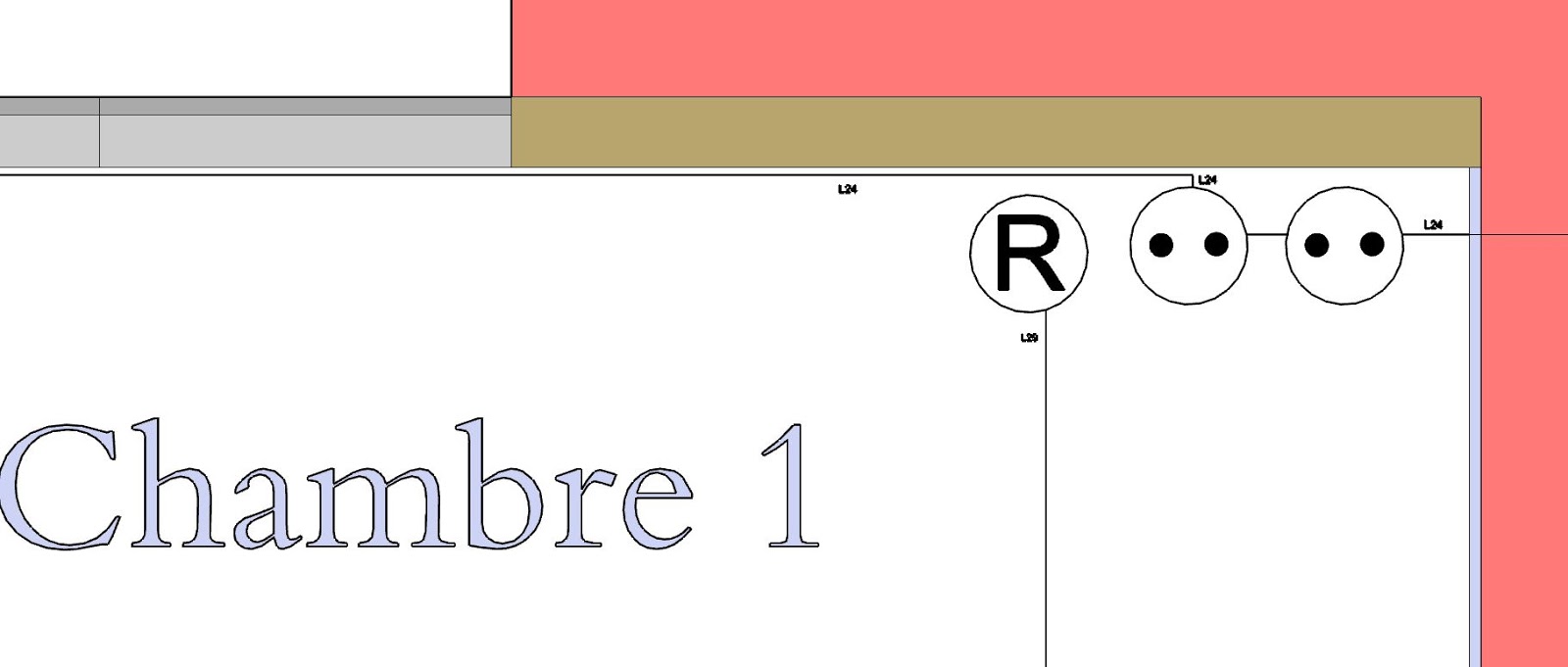

Ligne 29 : Câble réseau Chambre 1

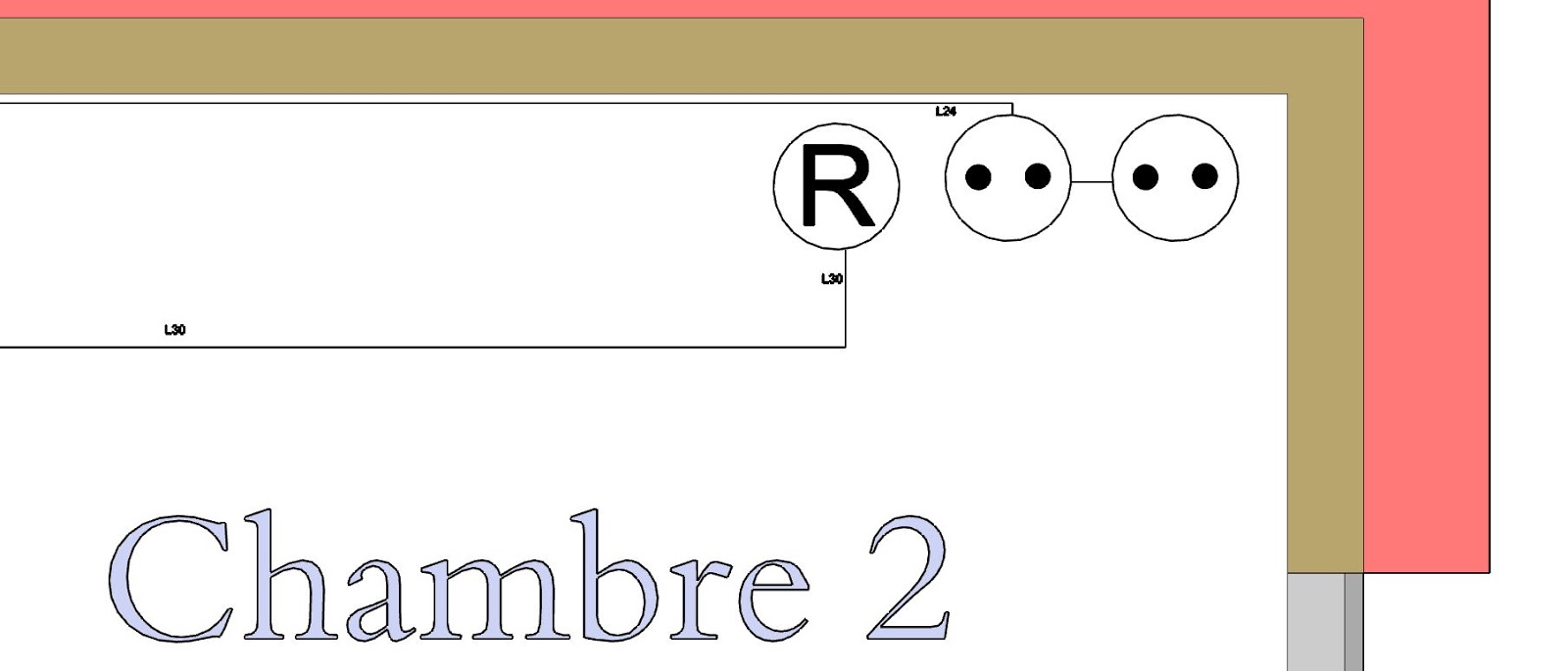

Ligne 30 : Câble réseau Chambre 2

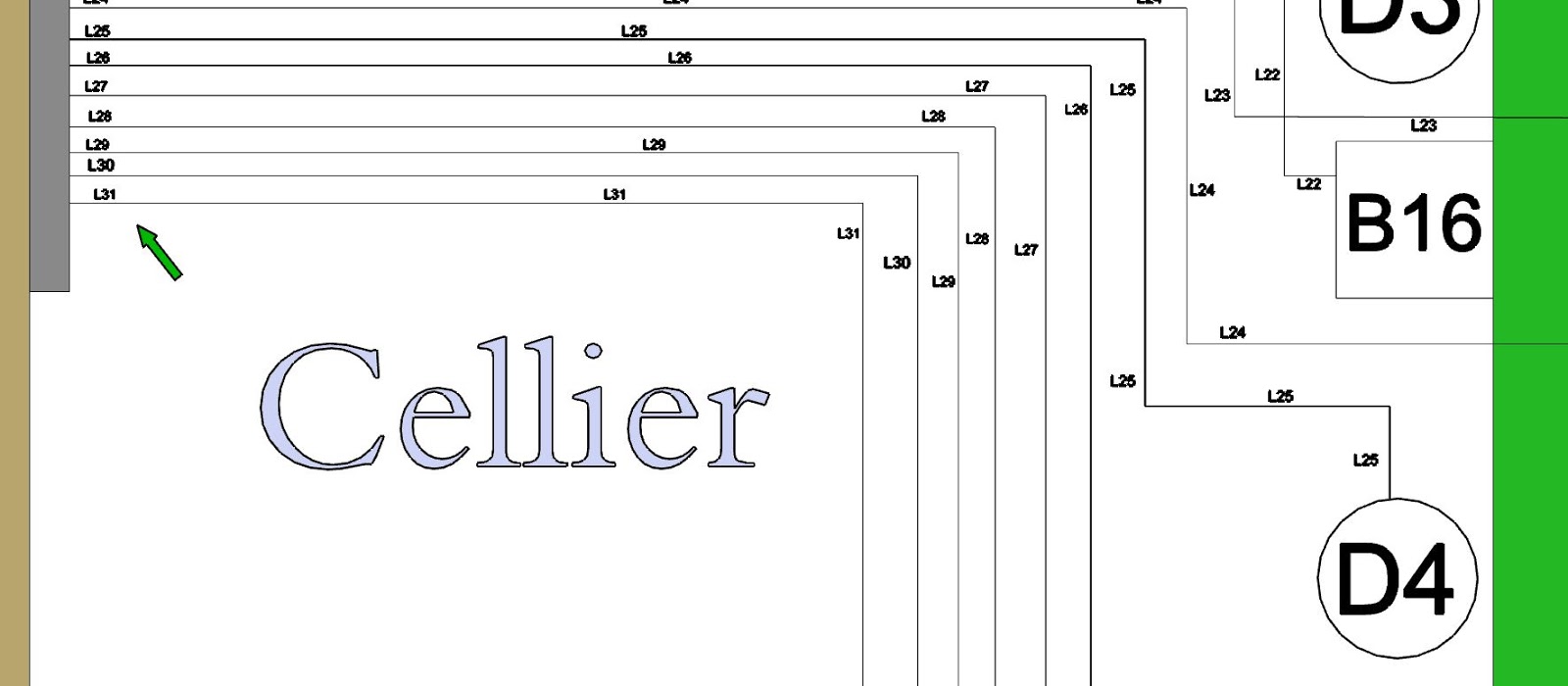

Ligne 31 : Ligne prises confort C3 (11 prises confort) :     3 prises plan de travail Cuisine est, 1 prise Bureau Sud/Est, 1 prise Chambre 2 Est, 2 prises Dressing, 2 prises Dégagement Sud, 1 prise Chambre 2 Ouest, 1 prise Chambre 2 Nord/Ouest.

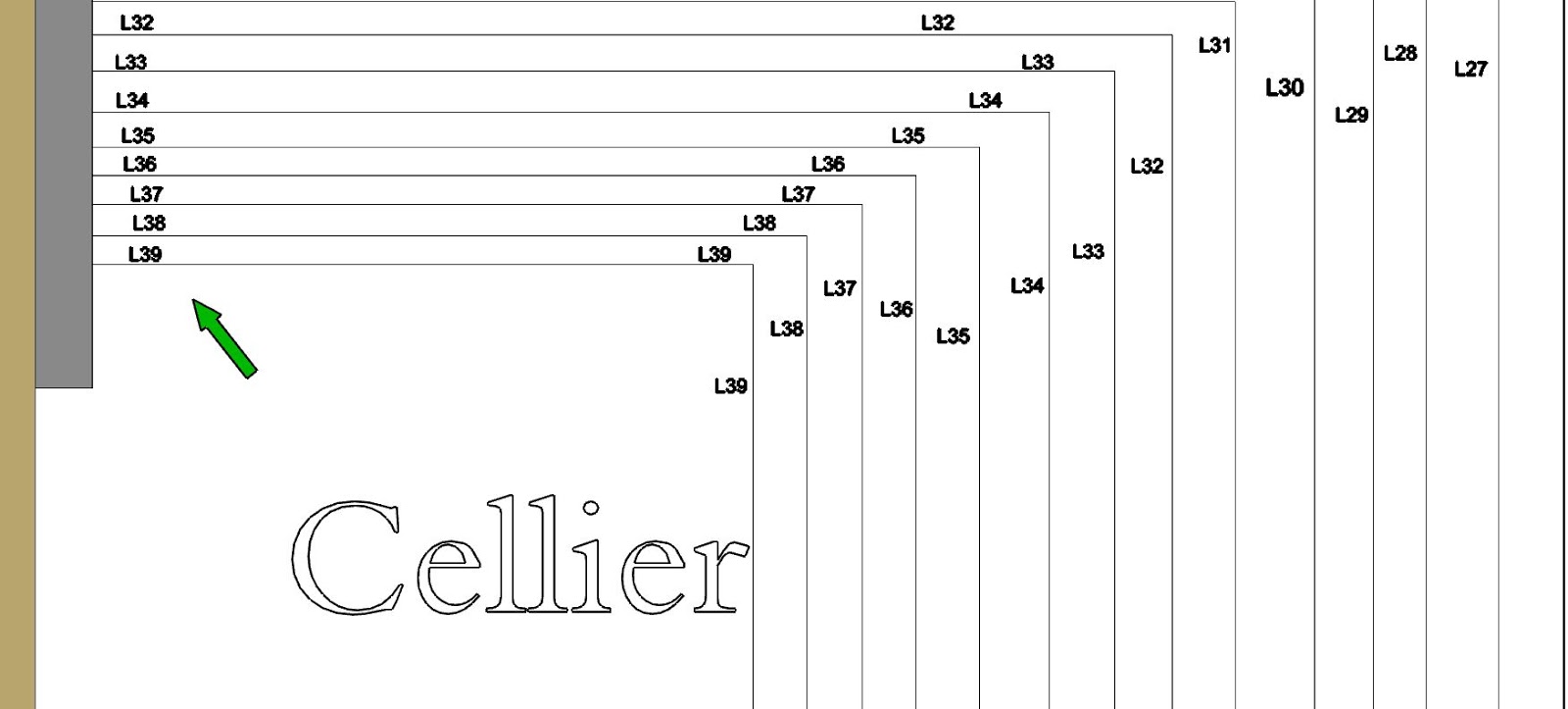

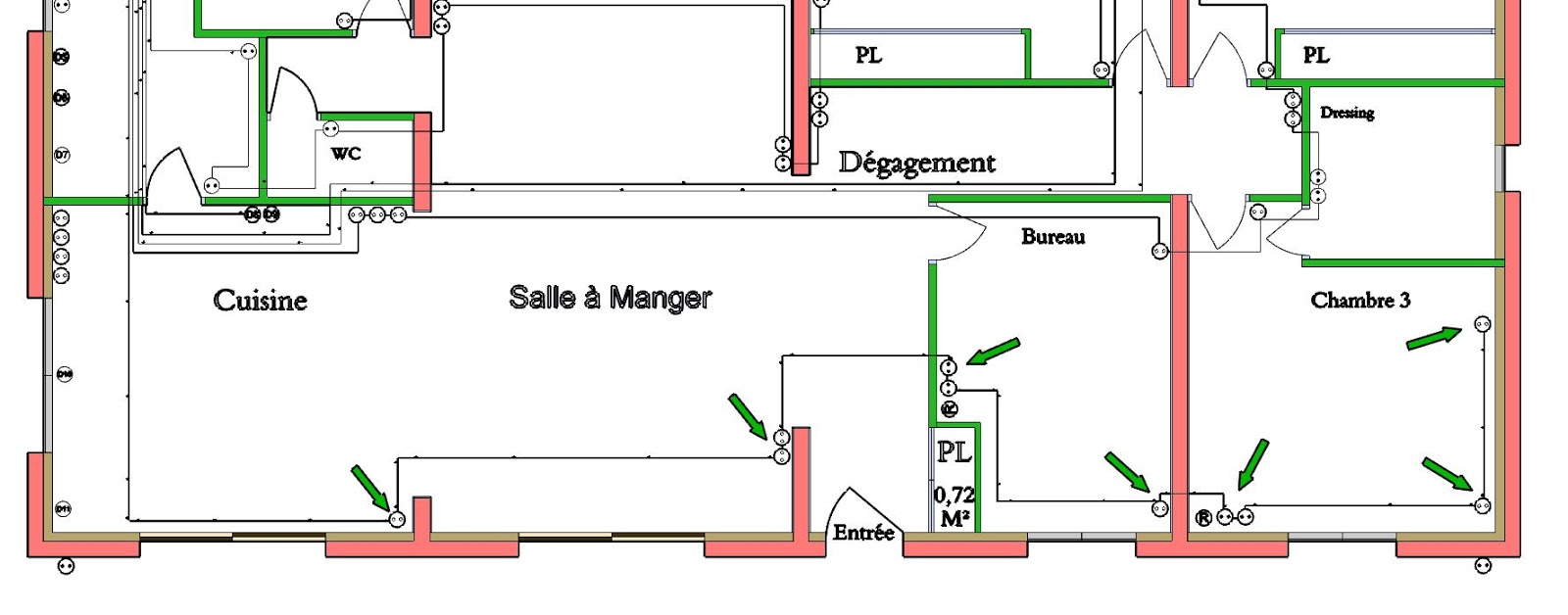

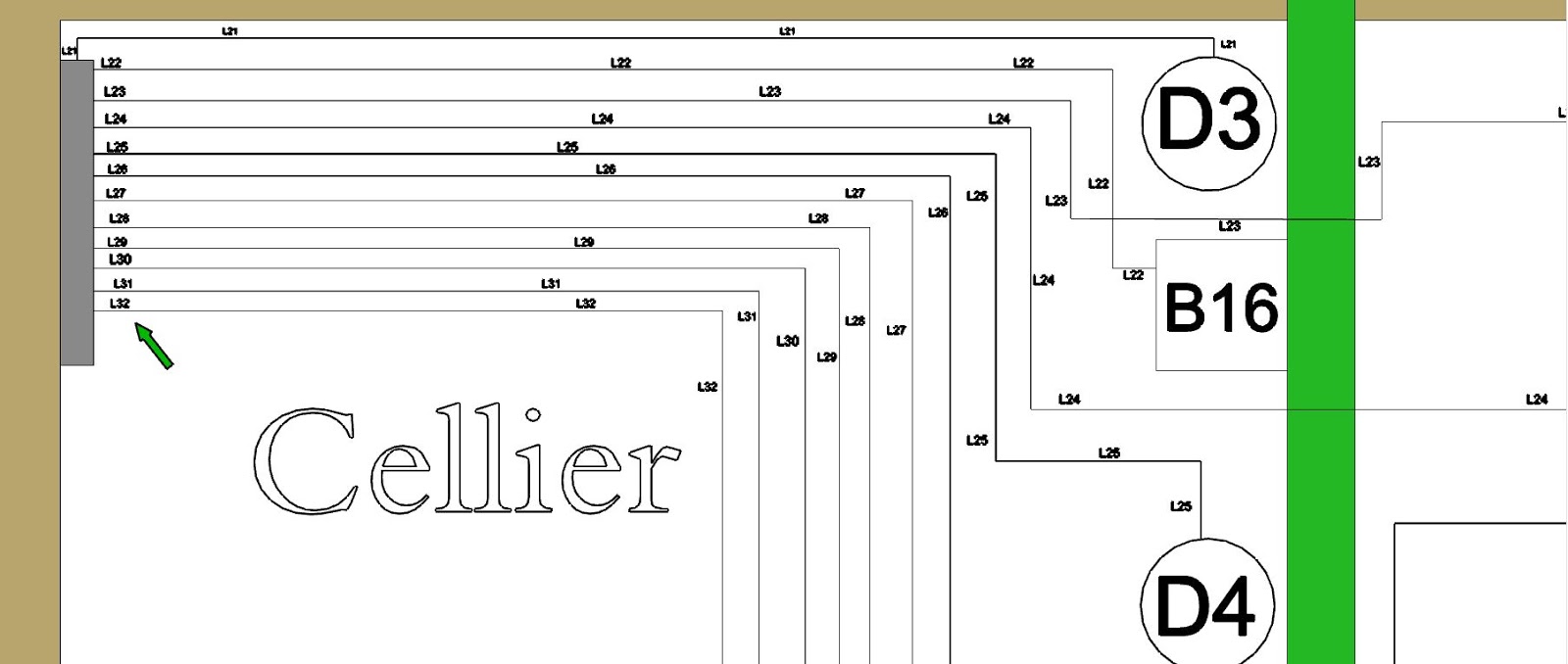

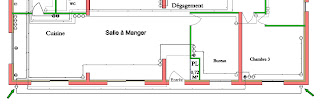

Ligne 32 : Ligne prises confort C4 (10 prises confort) :   1 Cuisine Ouest,  2 Salle à Manger Sud,  2 Bureau Nord,  1 Bureau Ouest,  2 Chambre 3 Ouest,  2 Chambre 3 Sud.


Ligne 33 :  Câble réseau Bureau

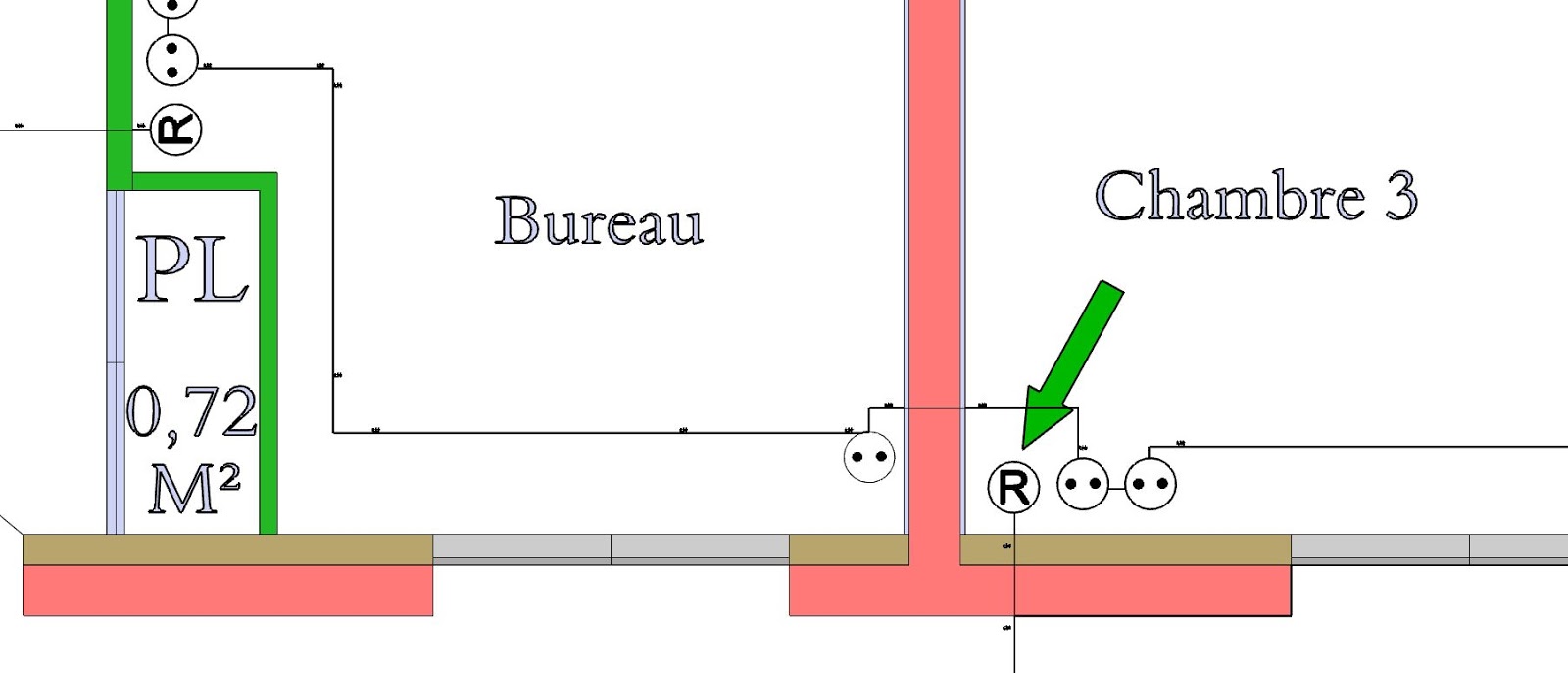

Ligne 34 : Câble réseau Chambre 3





Ligne 35 : Ligne 2 prises confort extérieures.

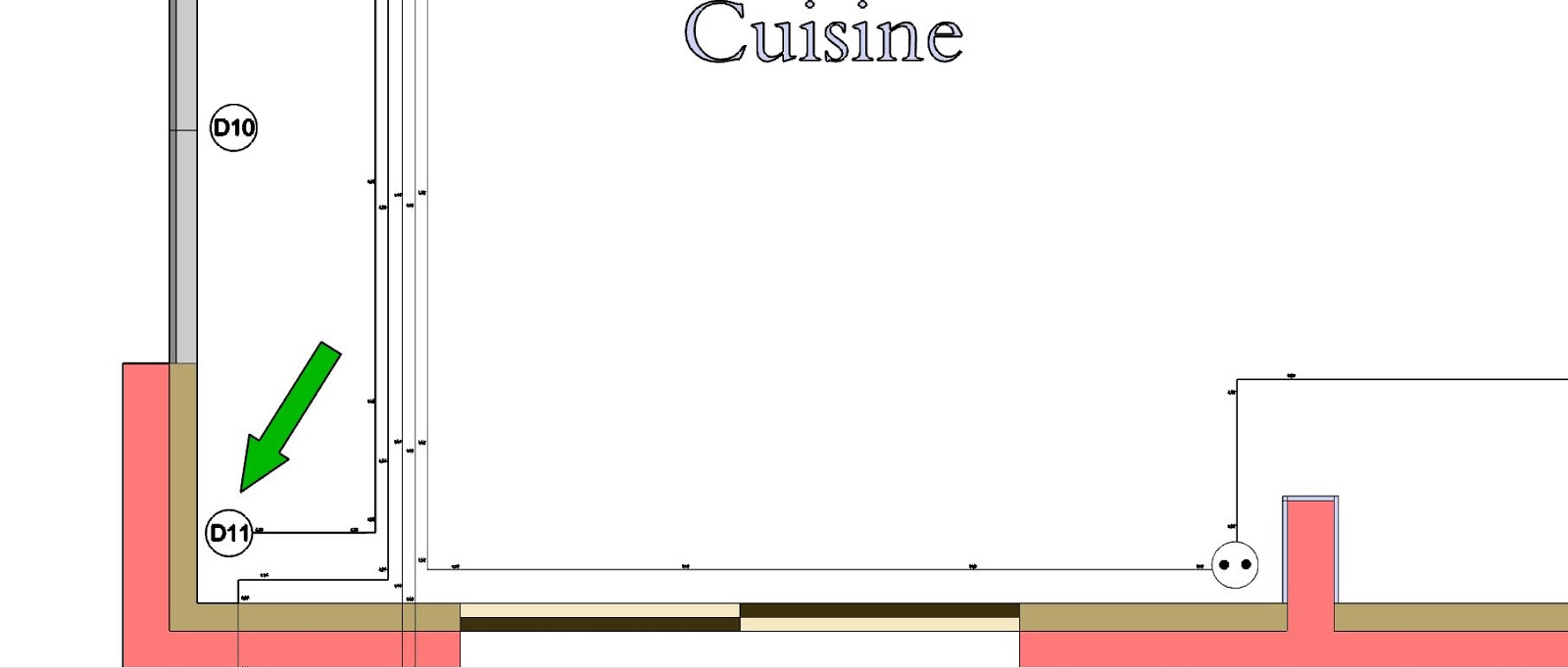

Ligne 36 :  Ligne dédiée D11 Réfrigérateur
Ligne 37 : Ligne dédiée D10 Lave Vaisselle.

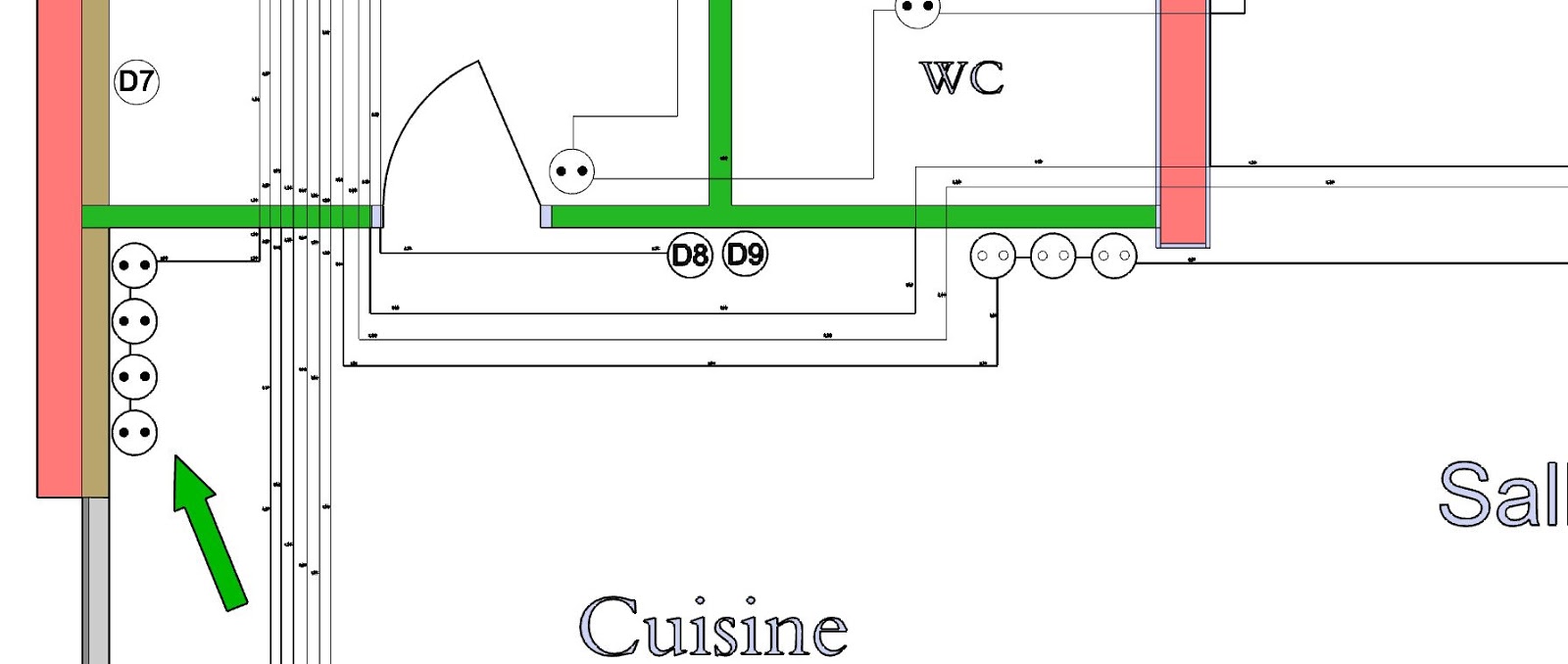

Ligne 38 : Ligne bloc 4 prises confort Plan de Travail Cuisine Nord.
Ligne 39 : Ligne dédiée D9 Four.

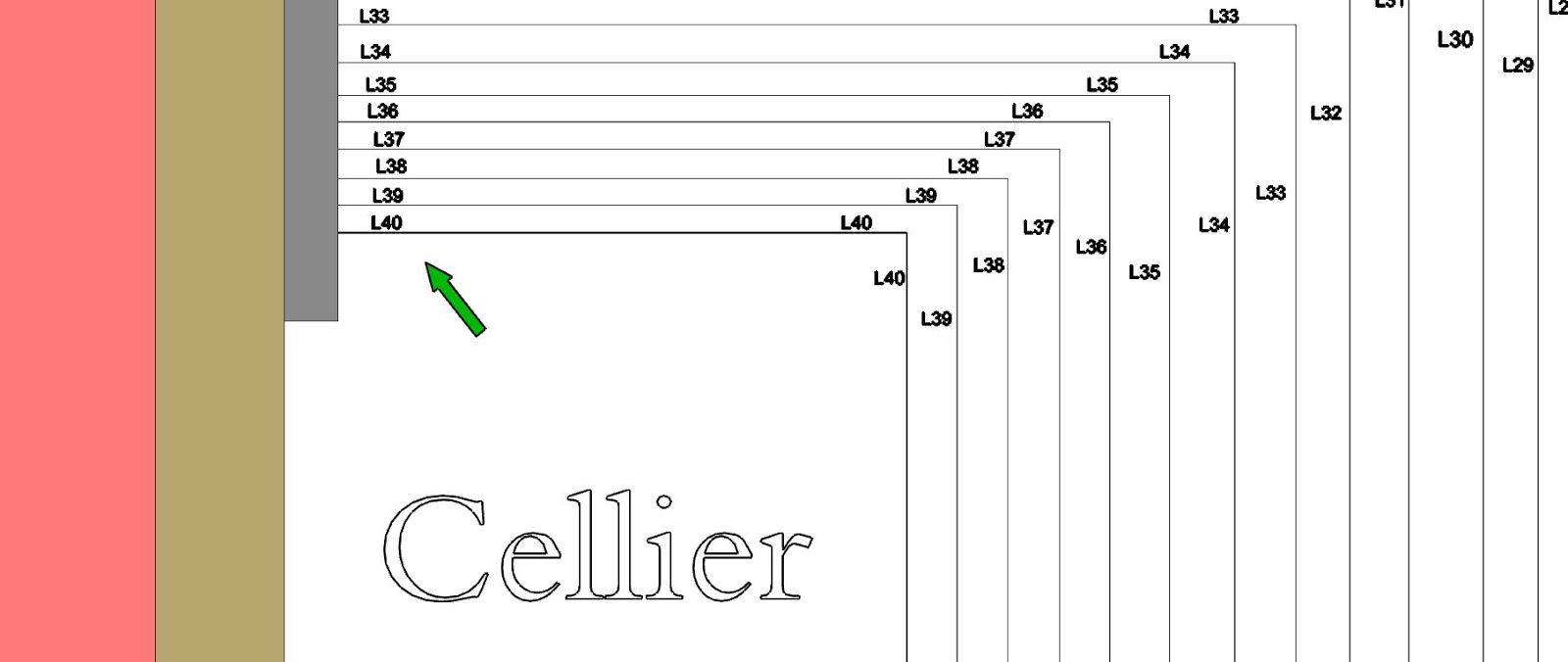

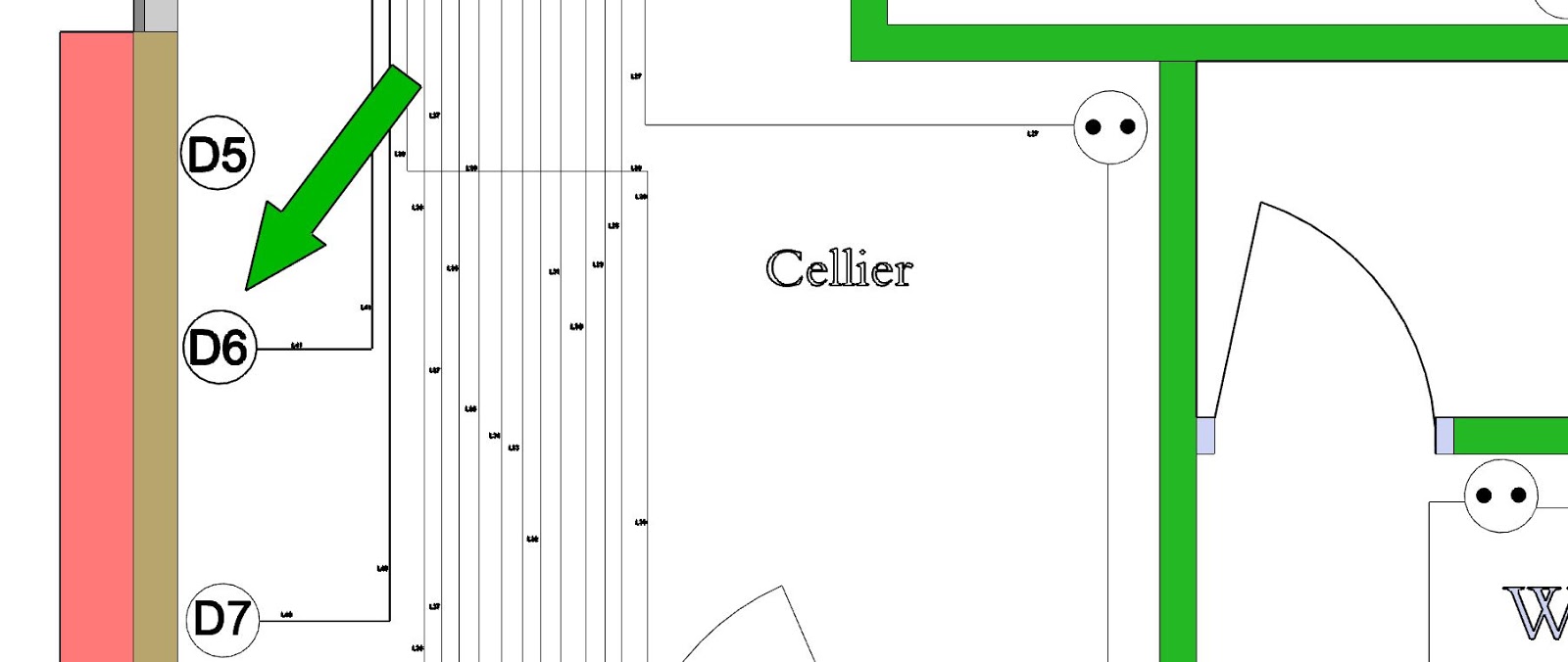

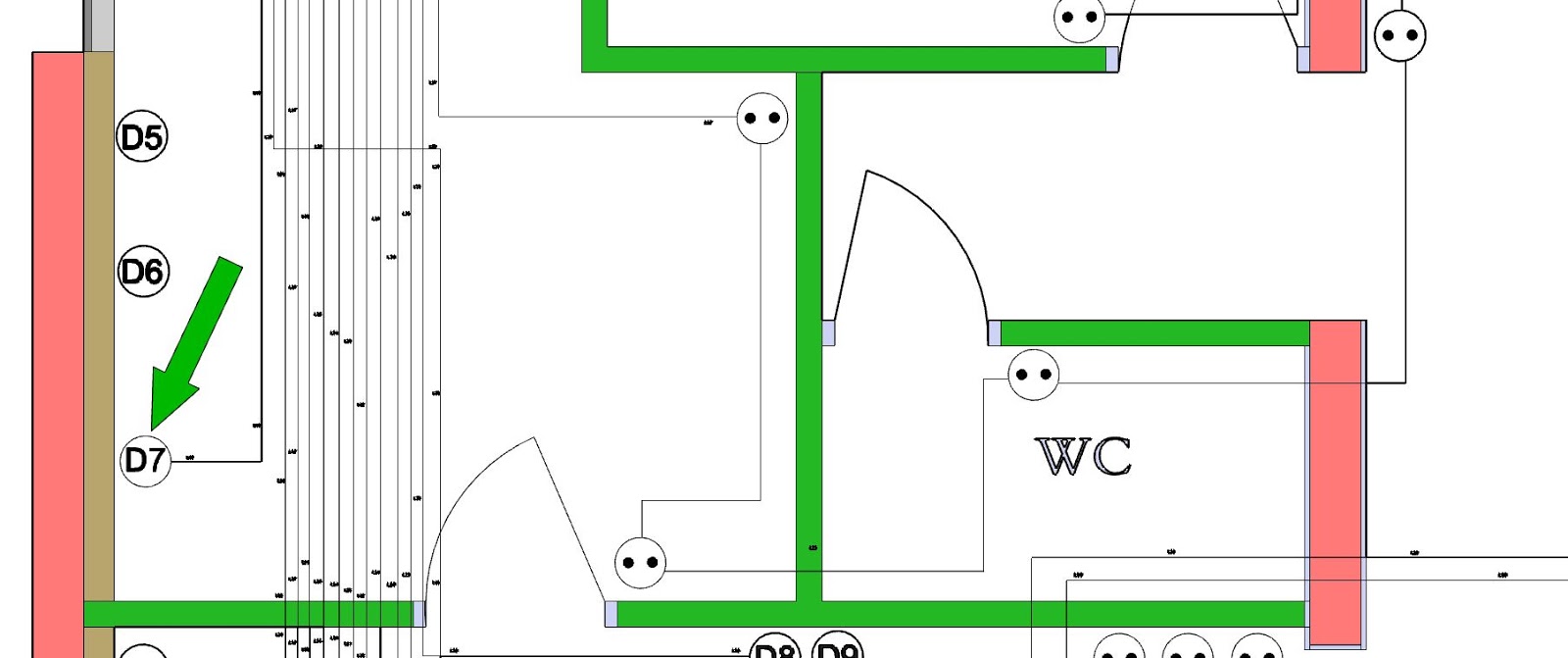

Ligne 40 : Ligne dédiée D7 Unité intérieure pompe à Chaleur
Ligne 41 : Ligne dédiée D6 Unité Extérieure Pompe à Chaleur

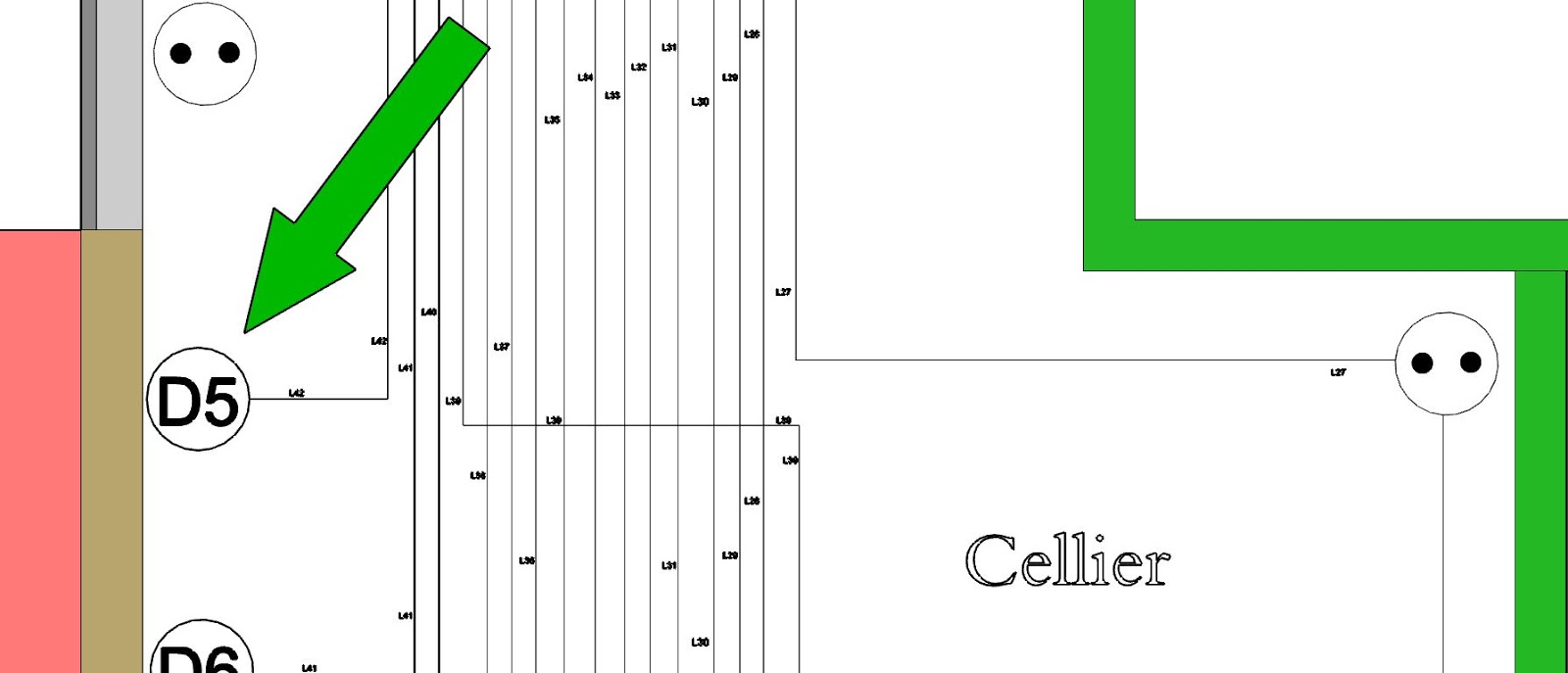

L 42 : Ligne dédiée D5 Chauffe Eau Thermodynamique.

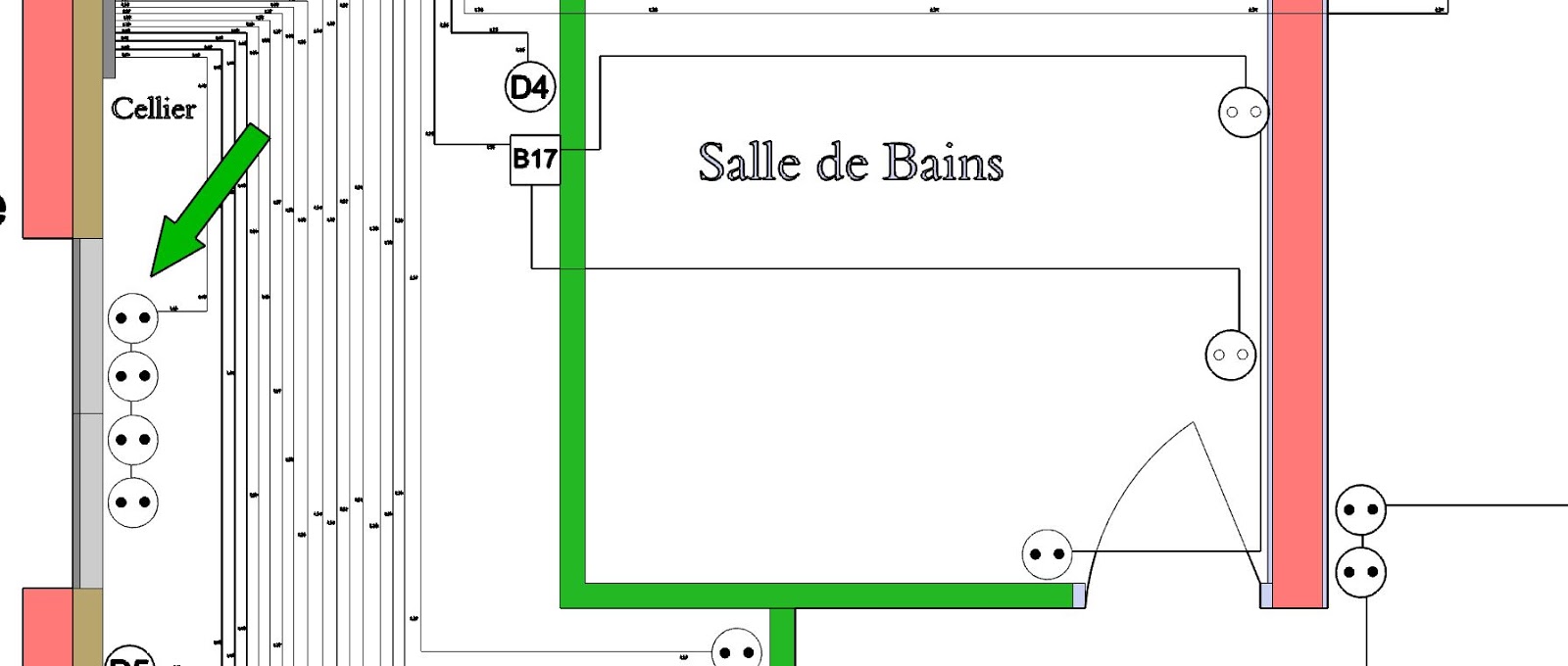

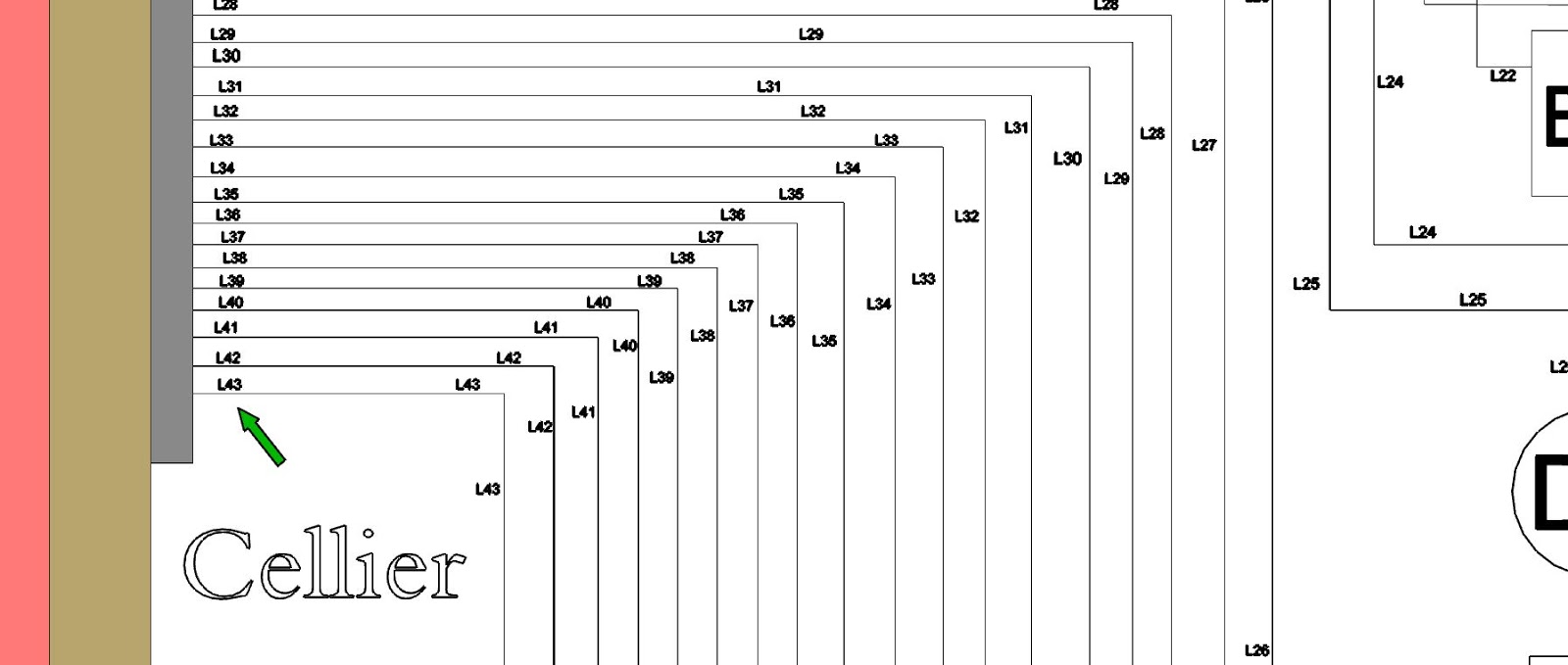

L 43 : Alimentation bloc 4 prises confort sous la fenêtre du cellier.

Voilà si je n’est rien oublié, c’est la dernière ligne !

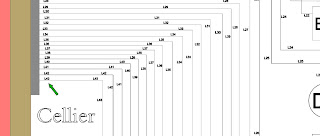

Il y aura donc en tout 43 lignes à effectuer.
20 lignes sous combles ou faux plafond.

Et 23 lignes au sol.

A lire aussi :  Branchement Eco-Compteur comment faire ?

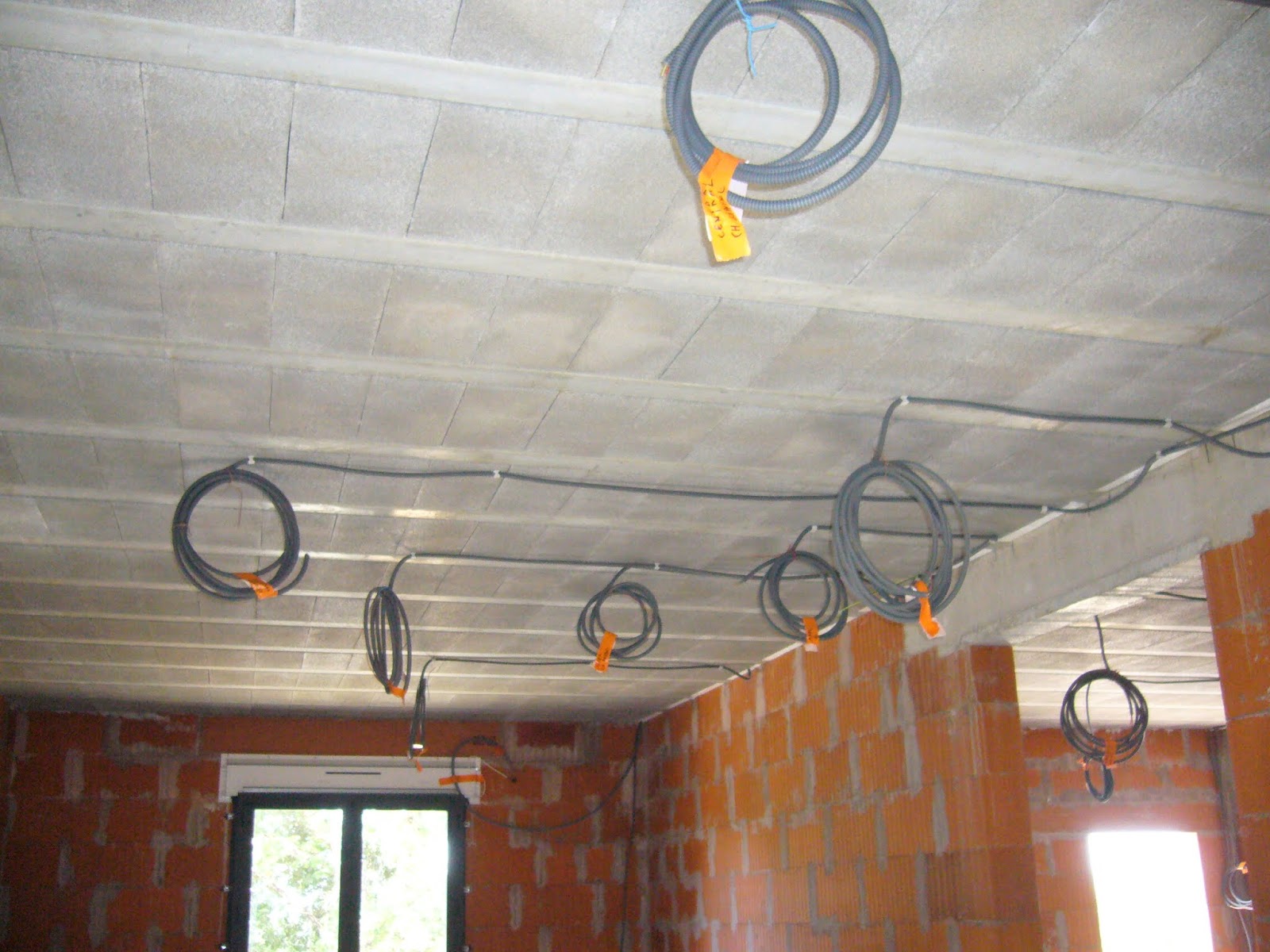

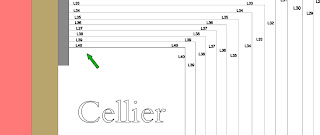

 Lorsque je passerai à la réalisation de cette installation, je prendrai soins de numéroter les lignes à chacune des extrémités, je noterai les numéros au feutre indélébile sur un petit drapeau fait d’un ruban adhésif large.

Cet amas de conduits qui arrive au tableau, à première vue semble effrayant, mais si tout est marqué et répertorié, la réalisation du tableau et de ses branchement se fait sans problèmes.


Pour gagner du temps, éviter les prises de tête et les erreurs de branchement, j’effectue un croquis pour visualiser les connections à effectuer pour chaque boite de dérivation !

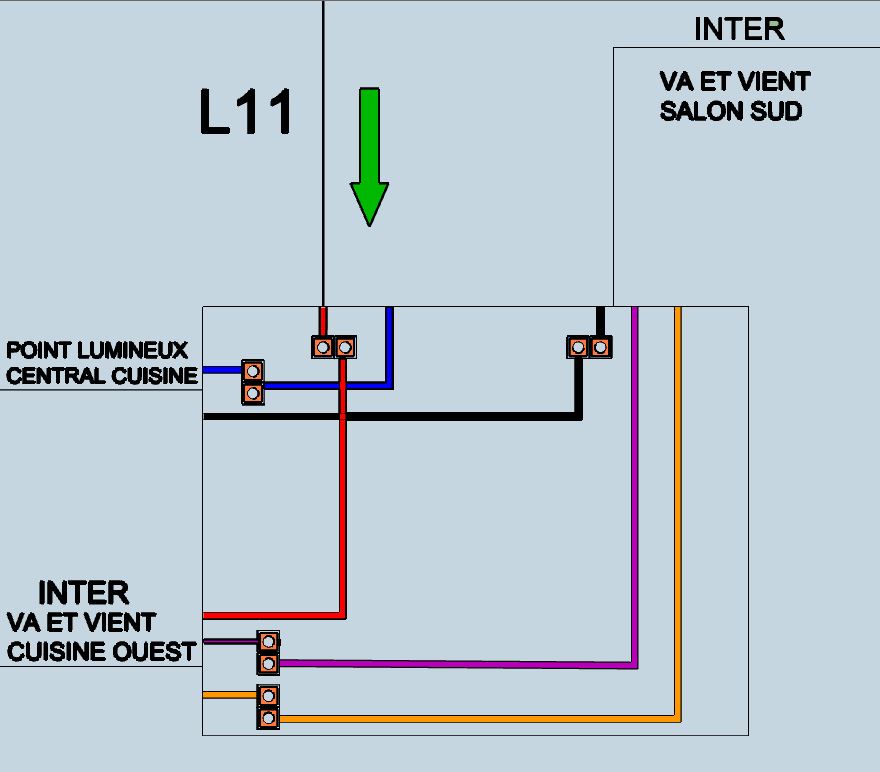

Exemple pour la B10 qui concerne le point lumineux central de la cuisine avec son va et vient.

J’ai donc comme documents récapitulatif :

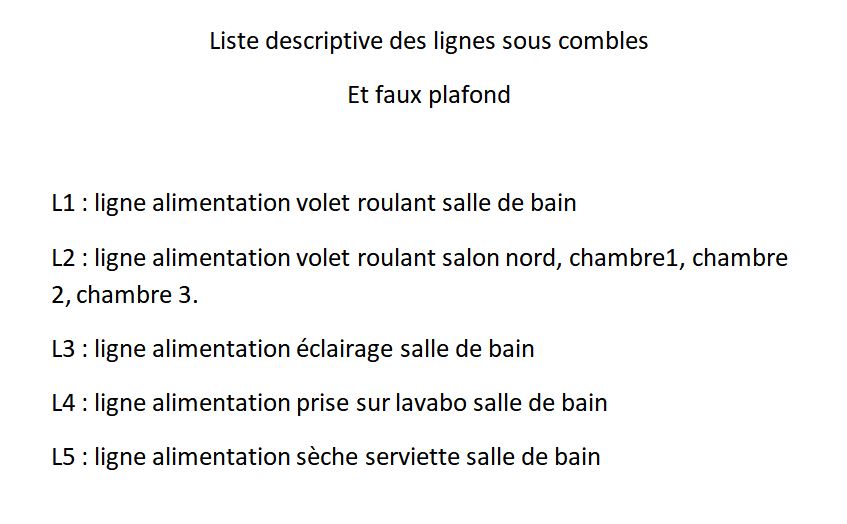

Liste descriptive des lignes sous combles
Et faux plafond
L1 : ligne alimentation volet roulant salle de bain
L2 : ligne alimentation volet roulant salon nord, chambre1, chambre 2, chambre 3.
L3 : ligne alimentation éclairage salle de bain
L4 : ligne alimentation prise sur lavabo salle de bain
L5 : ligne alimentation sèche serviette salle de bain
L6 : ligne alimentation points lumineux centraux du salon
L7 : ligne alimentation éclairage chambre 1 et chambre 2
L8 : ligne alimentation appliques du salon
L9 : ligne alimentation éclairage bureau, dressing, chambre 3
L10 : ligne alimentation éclairage Dégagement
L11 : ligne alimentation point lumineux central cuisine
L12 : ligne alimentation éclairage WC
L13 : ligne alimentation LEDS  cellier
L14 : ligne alimentation LEDS plan de travail cuisine
L15  ligne alimentation volets roulants baie cuisine, baie salon, bureau
L16 : ligne alimentation éclairage extérieur
L17 : ligne alimentation prises situées  en hauteur angle nord ouest cuisine
L18 : ligne câble réseau prise en hauteur angle nord ouest cuisine.
L19 : ligne dédiée D1    WMC
L20 : ligne Hotte Aspirante


Ensuite:

Liste descriptive des boites de dérivation
B1, B2, B3 =  Ligne 2
B4 = L3, L4, L5
B5 = L6
B6 = L7
B7 = L8
B8 = L9
B9  =  L10
B10  =  L11
B11  =  L12
B12  =  L13
B13  =  L14
B14  =  L15
B15  =  L16
B16  =  Ligne conducteur de terre pour ligne équipotentielle Salle de Bains
B17 = Ligne prises confort Salle de Bains


J’ai ensuite :

LISTE DES PRISES DEDIEES
D1 : VMC       2 A
D2 : HOTTE ASPIRANTE     20 A
D3 : LAVE LINGE  20 A
D4 : CONGELETEUR
D5 : CHAUFFE EAU THERMODYNAMIQUE     20 A
D6 : UNITE EXTERIEURE POMPE A CHALEUR     32 A
D7 : UNITE INTERIEURE POMPE A CHALEUR     32 A
D8 : PLAQUE DE CUISSON  32 A
D9 : FOUR   20 A
D10 : LAVE-VAISSELLE  20 A
D11 : REFRIGERATEUR

Et j’ai enfin:

Liste descriptive  des lignes au sol
L21 : ligne dédiée  D3  Lave linge
L22 : Ligne conducteur de terre vers boite B16 : ligne équipotentielle de terre Salle de Bain.
L23 : Ligne câble réseau Salon Est.
L24 : Ligne confort C1 : 11 prises confort : 5 prises Salon coté Est, 3 prises chambre 1 coté Est, 3 prises chambre 2 coté Est.
L25 : Ligne alimentation prise dédiée  D4 : Congélateur
L26 : Ligne prises confort Salle de Bains
Ligne 27 : Ligne prises confort (11 prises) : Cellier Sud 1, Cellier Ouest 1, WC 1, Salon Nord 2, Salon Sud 2, Dégagement Nord 2, Chambre 1 Nord 1, Chambre 1 Ouest 1.
Ligne 28 : Alimentation prise dédiée D8 : Plaques de Cuisson
Ligne 29 : Câble réseau Chambre 1
Ligne 30 : Câble réseau Chambre 2
Ligne 31 : Ligne (11 prises confort) :     3 prises plan de travail Cuisine est, 1 prise Bureau Sud/Est, 1 prise Chambre 2 Est, 2 prises Dressing, 2 prises Dégagement Sud, 1 prise Chambre 2 Ouest, 1 prise Chambre 2 Nord/Ouest.
Ligne 32 : Ligne (10 prises confort) :   1 Cuisine Ouest,  2 Salle à Manger Sud,  2 Bureau Nord,  1 Bureau Ouest,  2 Chambre 3 Ouest,  2 Chambre 3 Sud.
Ligne 33 : Câble réseau Bureau
Ligne 34 : Câble réseau Chambre 3
Ligne 35 : Ligne 2 prises confort extérieures.
Ligne 36 : Ligne dédiée Réfrigérateur
Ligne 37 : Ligne dédiée Lave Vaisselle.
Ligne 38 : Ligne bloc 4 prises confort Plan de Travail Cuisine Nord.
Ligne 39 : Ligne dédiée Four.
Ligne 41 : Ligne dédiée Unité Extérieure Pompe à Chaleur
L 42 : Ligne dédiée Chauffe Eau Thermodynamique.
L 43 : Alimentation bloc 4 prises confort sous la fenêtre du cellier.

Avec tous ces documents je peu commencer l’installation l’esprit tranquille.
Les lignes d’éclairages 16 Ampères, seront effectuées avec des conducteurs de 1,5 mm
.Les lignes 20 Ampères, seront effectuées avec des conducteurs de 2,5 mm.
Les lignes 32 Ampères seront effectuées avec des conducteurs de 6 mm.
Pour ce qui concerne la réalisation du tableau de contrôle voir l’article suivant :
