Une tâche m’a été confiée, des amis m’ont demandé, d’essayer de remonter un Lit Armoire Électrique qu’il possède, mais dont il ont perdu le plan de montage !!!
J’ai accepté, sans toutefois donner des garanties de résultats !!!
J’ai donc reçu un lot de pièces détachées dont je n’avais aucune idée de la façon de procéder pour leur assemblage (panneaux de bois, visserie etc) !
J’ai fait des recherche sur internet, sans trouver la moindre trace de documents à cet effet !
C’est pour cette raison que j’ai décidé de faire cet article, qui pourra peut-être à l’avenir rendre service à quelques personnes !
j’ai donc dans un premier temps, déballé toute ces pièces pour tenter de les identifier !
Ce genre de Lit ne peut être installé que si vous disposez d’un mur d’attache solide, (Pour les cloisons minces et les placoplatres il faut utiliser des fixations spéciales !!!).
J’ai commencé par mettre en place le socle !
J’identifie les pièces permettant la fixation des cotés !

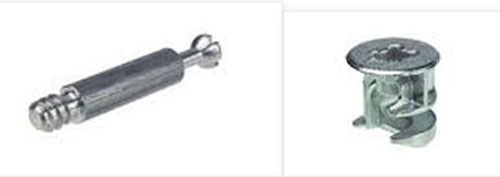

Quatre tourillons de 10 et quatre boulons !
Ensuite je présente le premier coté !

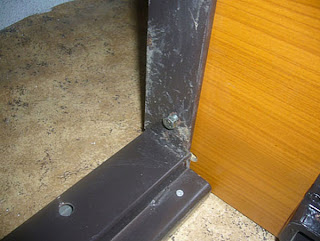

Sur les cotés, de larges pièces de fonte, sont déjà en place !
Je lui mets les deux tourillons de bois et je le fixe au socle !

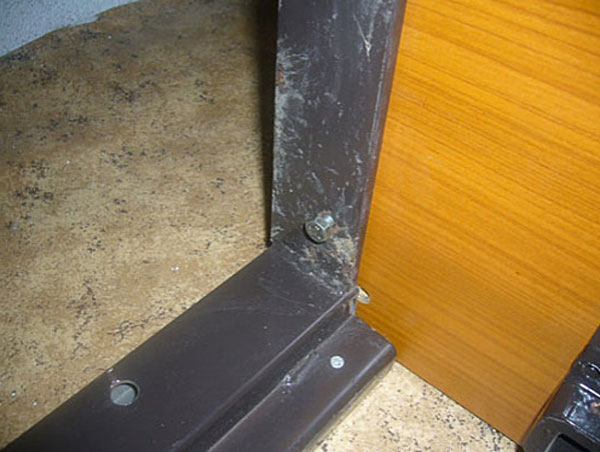

Je place ensuite les vis d’assemblage, dans les orifices prévus à cet effet !
vis d’assemblage !

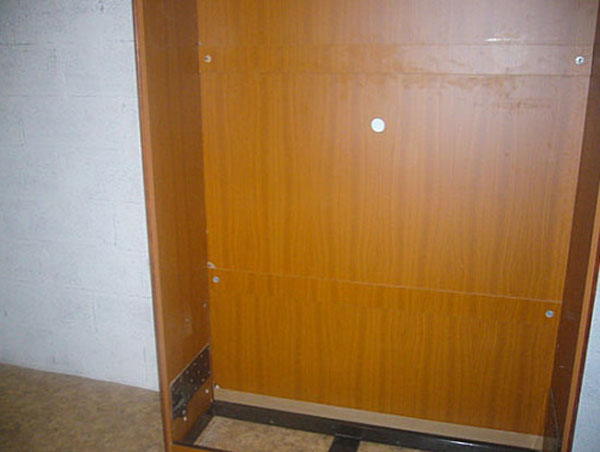

Puis je place le premier panneau de fond du meuble !
Heureusement ils ont été repérés !
Pour mettre en place les deux autres panneaux, il faut installer les traverses qui viennent se fixer par les vis d’assemblage !

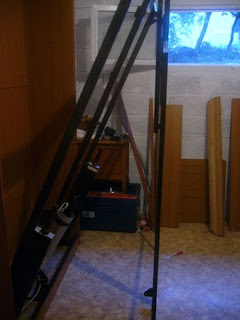

Pour les mettre en place je relève le meuble !
Puis je présente le deuxième coté !
Et je l’assemble !

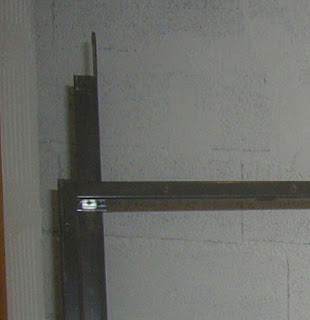

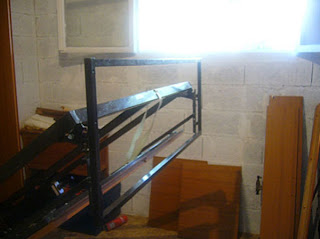

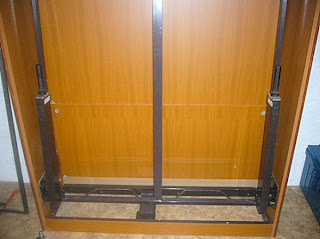

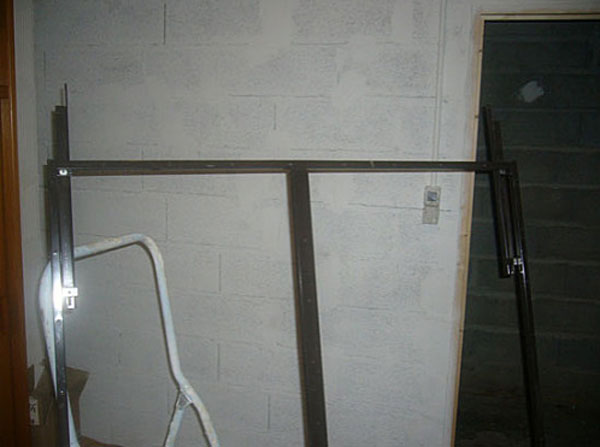

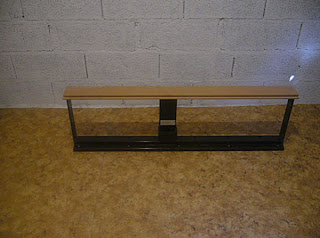

Je vais mettre en place maintenant le cadre métallique qui est muni des vérins mécaniques.

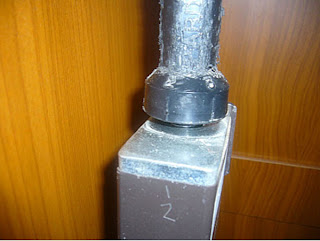

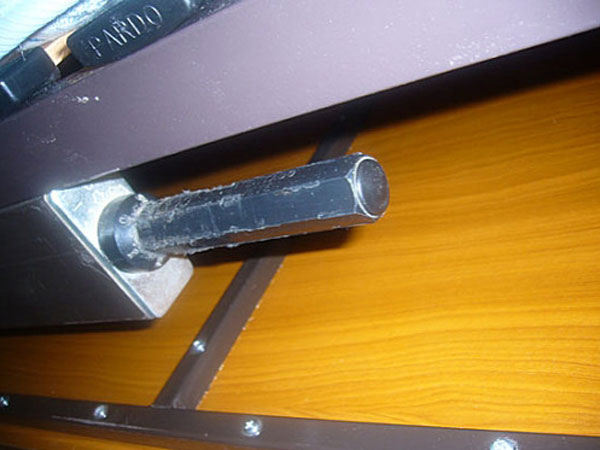

Avant toutes choses, je détends les ressorts de ces vérins mécaniques, pour cela je dévisse les poignées de ressort, jusqu’à ce quelles décollent des boîtiers !

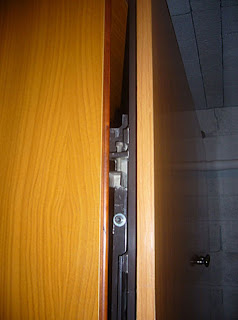

J’introduis ensuite les cannelures qui se trouvent en bas des boîtiers de vérins dans les gorges des pièces de
fonte !

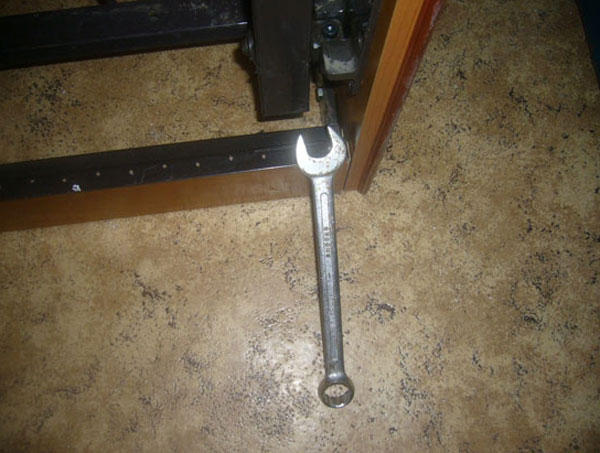

Pour cela aidée d’une clé plate, j’exerce une torsion aux cannelures, car elles sont légèrement de travers et ne peuvent pas pénétrer dans les gorges !
En même temps, j’exerce une pression du pied pour les faire pénétrer jusqu’au fond des gorges !
De chaque coté !
Je comprends alors que les boulons que l’on aperçoit sur les cannelures, servent à corriger de quelques millimètres un éventuel faux aplomb latéral du cadre !
Je prépare ensuite l’installation de la coiffe du meuble !

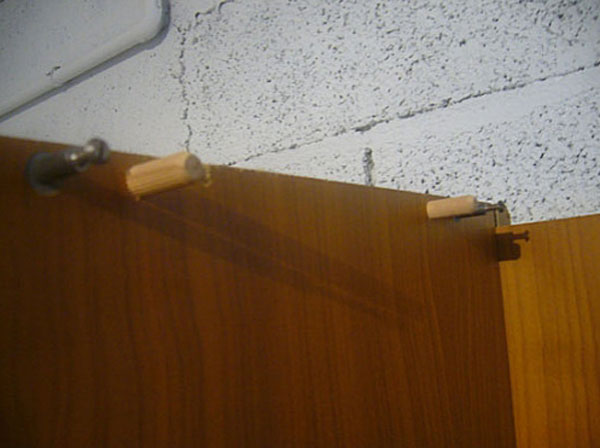

Je place d’avance tourillons et vis d’assemblage !
Puis comme le tout est assez instable, je ne peux pas taper pour rapprocher les pièces, j’utilise alors un grand serre joint pour resserrer les pièces et les assembler !
Je vais maintenant disposer le meuble, à l’endroit précis ou je vais le fixer contre le mur !

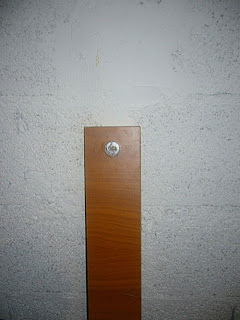

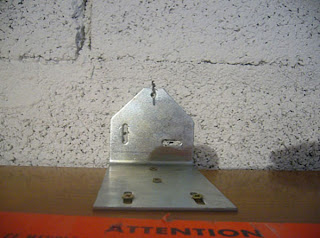

Je le plaque bien contre le mur et je trace les emplacements de chevilles pour les trois pattes de fixation meuble !
Puis je déplace de nouveau le meuble pour pouvoir percer les trous, j’ai besoin là d’un escabeau et d’accessoires perceuse pour mettre en place les chevilles !

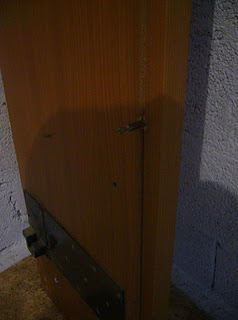

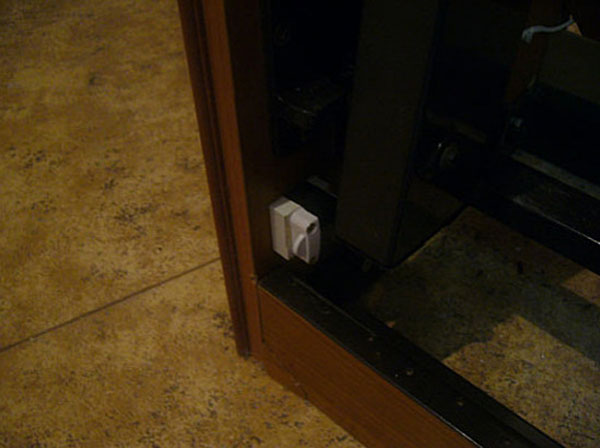

Avant de fixer définitivement le meuble au mur, je place, ce que j’ai identifié comme un interrupteur de porte destiné à l’éclairage !
Je fais remonter le fil jusqu’au dessus du meuble, et je le maintien là avec du chatterton !
Je mets en place le deuxième interrupteur !
Et je fais remonter le fil et je le fixe provisoirement de la même façon !
Je procède maintenant à la fixation du meuble sur le mur !
Une fois installé, je mets en place le vérin électrique que je fixe au socle à l’emplacement prévu à cet effet, avec les boulons que j’ai identifiés !
Toutefois je ne les bloque pas définitivement !

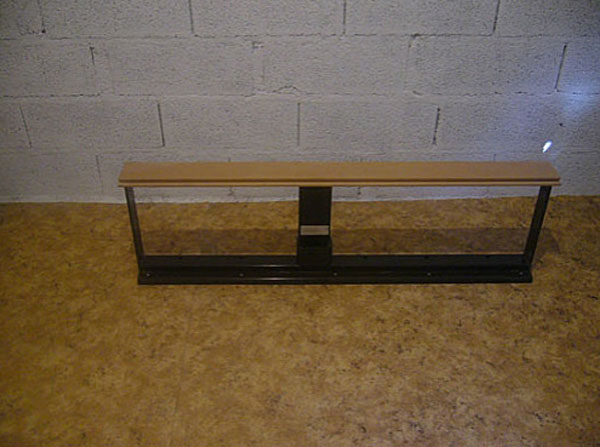

Ensuite je vais fixer le cadre de fixation des petites portes factices du haut du meuble, qui serviront de pieds de lit !
Je le fixe à l’aide de deux petits boulons et écrous, munis de petits galets servant de roulements , ( pour permettre l’articulation avec le cadre principal ) !
Je vais présenter et fixer maintenant le cadre de support des deux grandes portes factices !
Les fixations, sont ces pattes de chaque coté du cadre !
Elles viennent se boulonner, avec le même genre de boulons munis de galets (roulements) sur l’emplacement prévu à cet effet sur le cadre des petites portes !
A cet endroit :

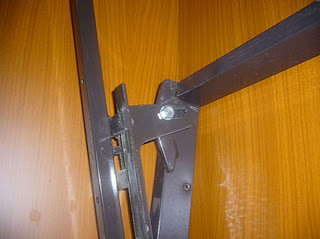

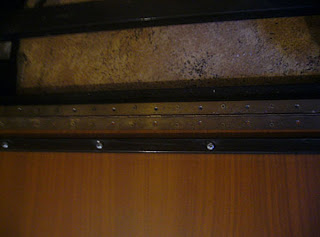

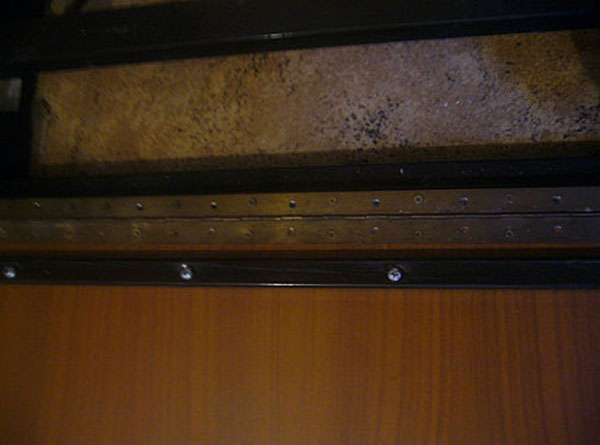

Je fixe ensuite la charnière du cadre de portes, sur le bas du cadre principal !
Je présente ensuite les deux grandes portes factices et la baguette intermédiaire, en les calant avec des règles en aluminium, qui me permettent d’ajuster les portes à la bonne hauteur par rapport au cadre principal, pour les fixer d’abord sur le cadre secondaire, et ensuite sur le cadre principal !

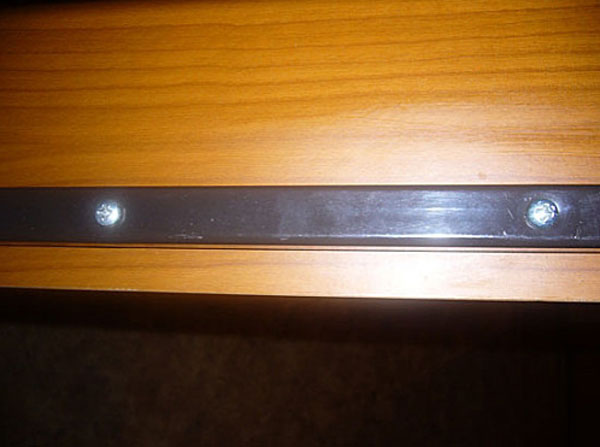

Les portes se fixes avec des vis à bois prévues à cet effet, un tournevis cruciforme suffit !
Puis je fixe le tout avec la charnière du cadre principal !

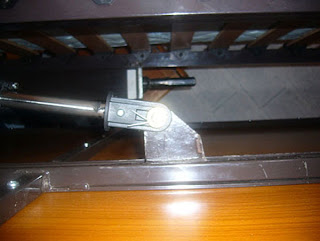

Je vais maintenant brancher provisoirement le vérin électrique pour pouvoir l’actionner et amener la tête, jusqu’à son point de jonction sur le cadre de portes et je l’attache !
La mise en action du vérin électrique se fait grâce à un interrupteur étanche à clés, position l fermeture,
position ll ouverture !

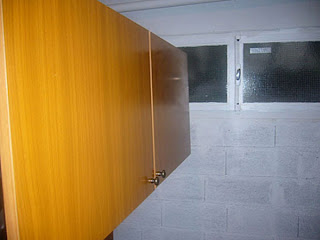

Je vais pouvoir enfin manœuvrer l’ensemble pour amener le cadre des petites portes factices, à bonne hauteur pour pouvoir y fixer les petites portes, auxquelles j’ai mis en place les boutons (d’ouverture) !
Je peux maintenant faire jouer le tout et voir comment cela marche !!!
Super ! cela fonctionne bien, mais en bout de course du vérin, dans le sens fermeture de l’armoire, cela ne plaque pas bien du tout !
Je comprends, qu’il me faut maintenant tendre les ressorts des vérins mécanique du cadre principal, pour faire plaquer les portes au cadre bois !!!

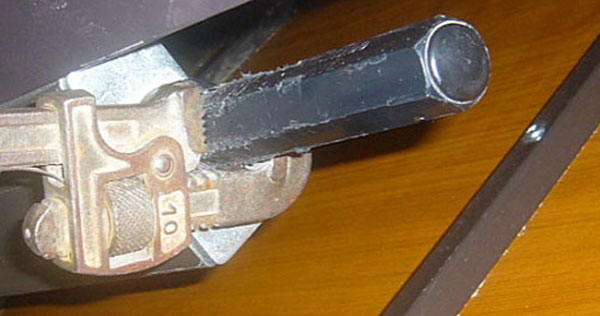

Pour les tendre, impossible de le faire à la main, j’utilise donc une clé à griffe, car c’est du plastique dur et une clé plate glisse !
J’effectue 7 tours complets sur chaque boîtier !
Et le résultat est impeccable !!!

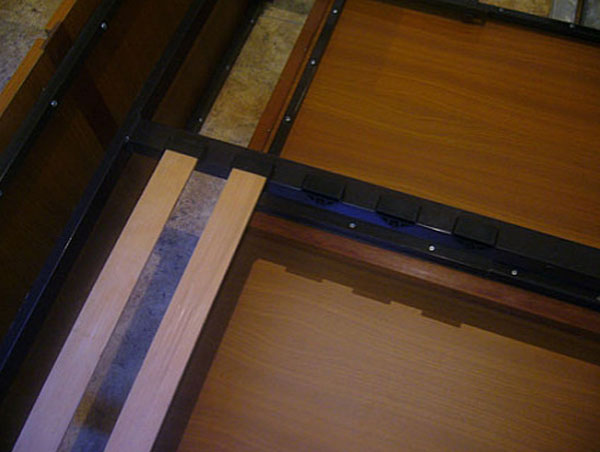

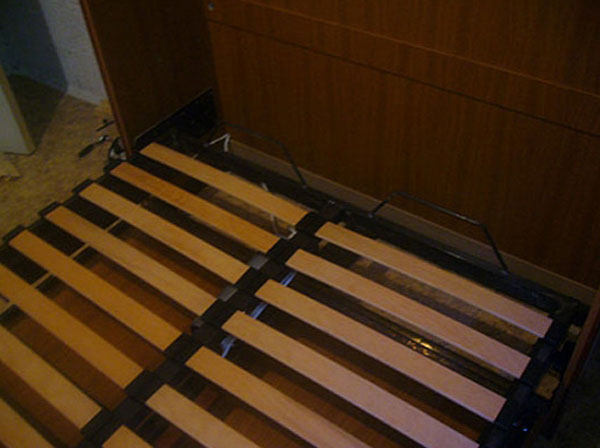

J’installe maintenant tous les supports et les lattes du sommier !

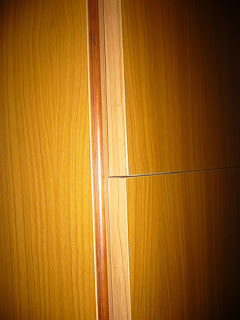

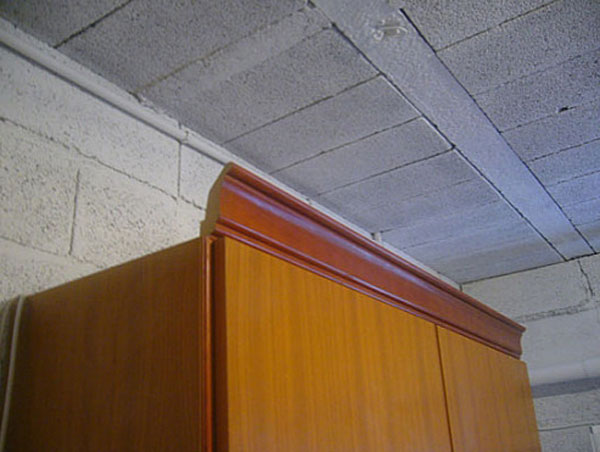

Ensuite je mets en place la corniche en merisier, qui se compose de trois morceaux, je les fixe sur le chapeau du meuble avec des vis à bois identiques à celles des fixations de portes !
Je mets maintenant en place la tête de lit !

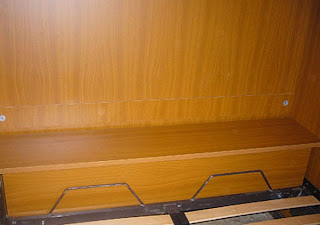

Ainsi que l’étagère amovible qui vient se rabattre, quand le meuble est ouvert, sur la tête de lit, formant ainsi une tablette de chevet !
Tablette rabattue !
IL EST IMPORTANT DE PENSER A RELEVER LA TABLETTE AVANT FERMETURE DU MEUBLE !!!

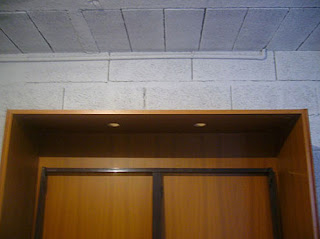

Il me reste à installer l’éclairage intérieur du meuble !

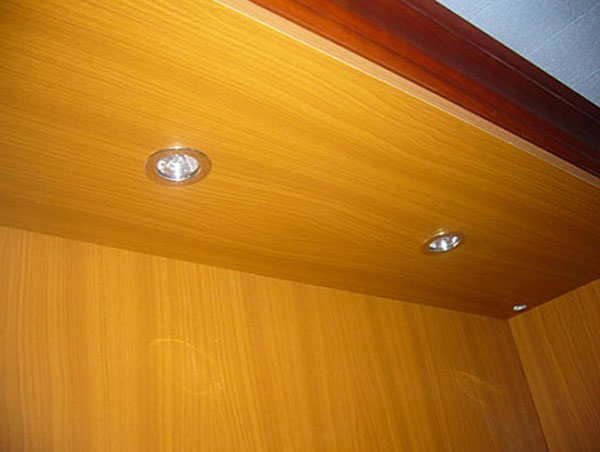

Je mets donc en place les deux petits spots !
L’alimentation électrique, se fait par un transformateur basse tension 220 volts / 11 volts, les branchements sont simples car il se font par des petits clips, et on peut guère se tromper !
Transformateur Spot et clip
Il y a donc un interrupteur de tête de lit !
et un interrupteur de fermeture du meuble
L’interrupteur de fermeture du meuble est une sécurité en cas d’oubli d’extinction des spots lors de la fermeture du meuble !
Voici un schéma sommaire du branchement !

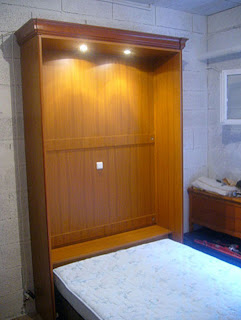

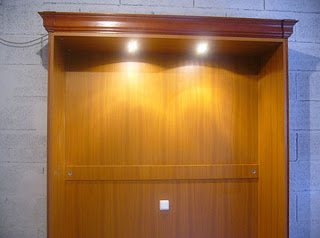

Le résultat de l’éclairage est plutôt plaisant !!!

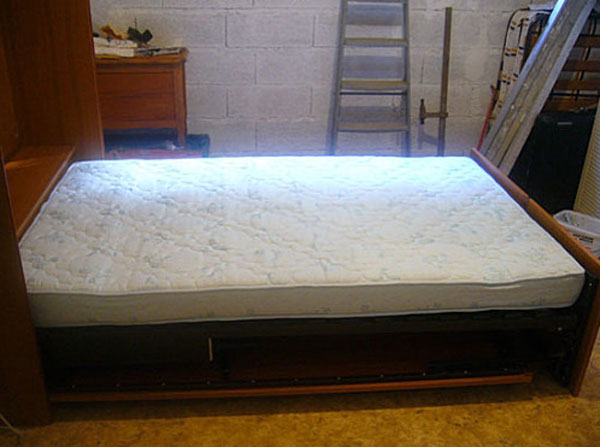

Il ne me reste plus qu’à mettre en place le matelas !
Je l’attache avec les sangles prévues à cet effet !
Et voilà avec draps et couvertures, ce lit est maintenant opérationnel !!!
Pour le démontage il suffit de reprendre les opérations en sens inverse !
ATTENTION ! NE PAS OUBLIER AVANT TOUTES CHOSES DE DÉTENDRE LES RESSORTS DES VÉRINS MÉCANIQUES !!!
Dan51
