Localisation d’une panne électrique : Installation années 1980 / 1990

  • 5 min read

Dans cet article je vais vous démontrer comment localiser une panne électrique, sur une installation ancienne datant des années 80 / 90.

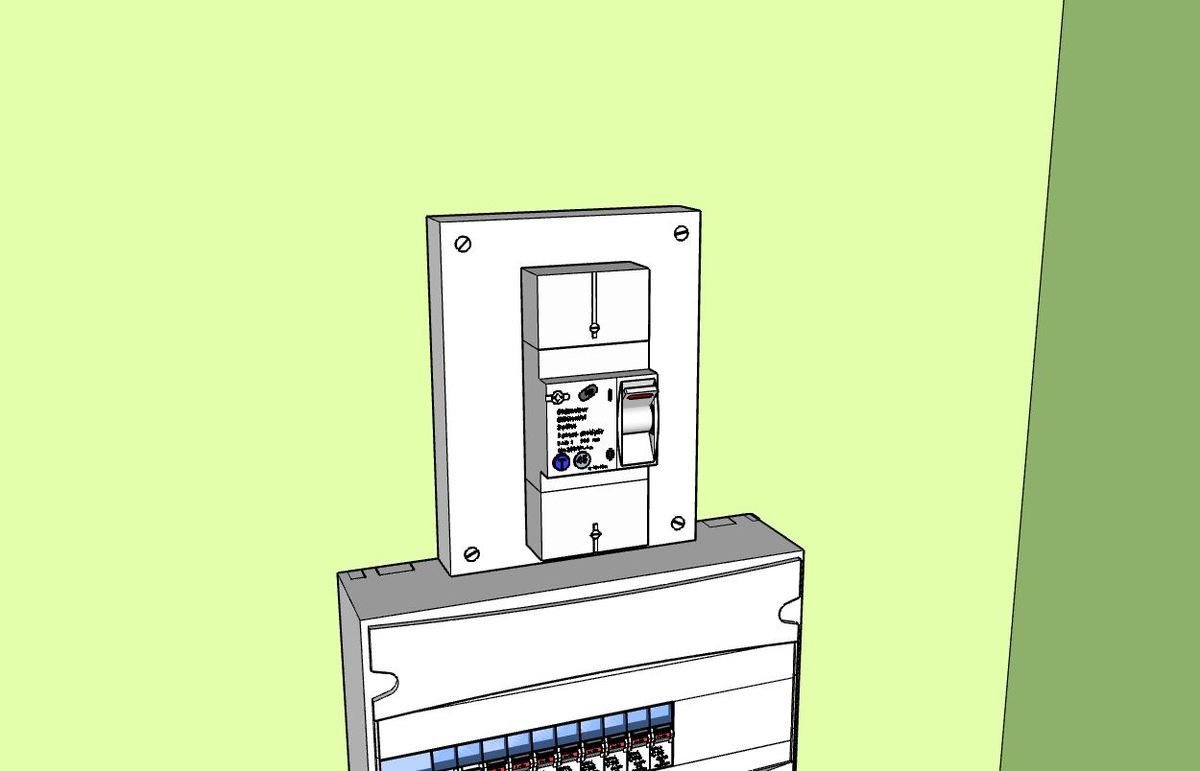

Elle sera probablement équipée d’un disjoncteur de branchement de 500 mA de ce type.

Localiser une panne électrique

Disjoncteur 500mA
Disjoncteur 500mA
Disjoncteur 500mA en position marche
Disjoncteur 500mA en position marche

C’est à cette époque qu’est devenu obligatoire pour la protection des personnes, la présence d’au moins un interrupteur différentiel de 30 mA.

interrupteur différentiel de 30 mA
interrupteur différentiel de 30 mA

C’est aussi à cette époque que les disjoncteurs divisionnaires  ont fait leur apparition.

disjoncteur divisionnaire
disjoncteur divisionnaire

Pour remplacer les portes fusibles moins pratiques et moins précis.

Porte fusible
Porte fusible

Nous aurons donc sous la protection de cet interrupteur divisionnaire 30 mA  une série de disjoncteurs divisionnaires.

série de disjoncteurs divisionnaires.
série de disjoncteurs divisionnaires

Il y plusieurs causes possibles d’une panne sur cette installation électrique.
La première , le disjoncteur de branchement principal a déclenché mais  l’interrupteur différentiel 30 mA et aucun des disjoncteurs  divisionnaires n’ont déclenché.

disjoncteur de branchement principal a déclenché
disjoncteur de branchement principal a déclenché

Trois cas sont possibles, le premier il s’agit d’une surcharge de consommation sur l’installation !
La deuxième, il peut s’agir d’un phénomène électrique extérieur dû à un orage !


Pour le savoir il faut mettre dans un premier temps tous les disjoncteurs divisionnaires en position OFF.

Premier cas de figure

Tous les disjoncteurs divisionnaires en position OFF
Tous les disjoncteurs divisionnaires en position OFF

Et ensuite armer le disjoncteur principal de branchement.

Armer le disjoncteur principal
Armer le disjoncteur principal

S’il ne tient pas enclenché alors que toute l’installation est en position OFF, soit le disjoncteur de branchement est défectueux, soit c’est un problème de neutre !
Il faudra à ce moment-là faire appel à un électricien !
S’il tient enclenché, on continuera en armant l’interrupteur différentiel !

interrupteur différentiel tient enclenché
interrupteur différentiel tient enclenché

Ensuite on armera tous les disjoncteurs divisionnaires lentement l’un après l’autre.
Si tout fonctionne de nouveau, c’est qu’il s’agit certainement d’une surcharge ou d’un phénomène extérieur.

on armera tous les disjoncteurs divisionnaires lentement l'un après l'autre
on armera tous les disjoncteurs divisionnaires lentement l’un après l’autre

Deuxième cas de figure

L’interrupteur différentiel 30 mA  seul a déclenché.

interrupteur différentiel 30 mA  seul a déclenché.
interrupteur différentiel 30 mA  seul a déclenché.

Première chose à faire de nouveau c’est mettre tous les disjoncteurs divisionnaires en position OFF.

tous les disjoncteurs divisionnaires en position OFF.
tous les disjoncteurs divisionnaires en position OFF

Ensuite on arme l’interrupteur différentiel.

Ensuite on arme l'interrupteur différentiel !
Ensuite on arme l’interrupteur différentiel

Puis on arme tous les disjoncteurs divisionnaires lentement l’un après l’autre.

Puis on arme tous les disjoncteurs divisionnaires lentement l'un après l'autre.
Puis on arme tous les disjoncteurs divisionnaires lentement l’un après l’autre.

Si rien ne se passe il s’agit certainement d’un défaut de contact, en effet certains appareils munis de résistance et de thermostat électromécanique tels que chauffe eau, chauffage, fer à repasser, grille-pain, bouilloire etc. ont la faculté de faire réagir les différentiels 30 mA, lorsque leur thermostat déclenche de façon trop lente !
Si cela se reproduit trop souvent il faudra déterminer l’appareil en cause !

Troisième possibilité

Seul un disjoncteur divisionnaire à déclenché.

Seul un disjoncteur divisionnaire à déclenché.
Seul un disjoncteur divisionnaire à déclenché.

l peut s’agir dans ce cas d’une surcharge de consommation, exemple, plusieurs appareils alimentés par cette ligne se sont mis en fonctionnement simultanément provocant une consommation dépassant la capacité du disjoncteur divisionnaire !
Pour le vérifier, il faut déterminer tous les circuits et appareils alimentés par cette ligne, ceci fait- on les débranche tous !
Ensuite on réarme le disjoncteur divisionnaire en question, !
Puis on rebranche les appareils en  commençant par les plus importants en respectant un temps d’attente entre chaque rebranchement pour ne pas provoquer le même phénomène de surconsommation.
Si en branchant un des appareils le disjoncteur divisionnaire déclenche, il se peut que l’appareil soit défectueux et qu’il provoque un court-circuit, il faudra réenclencher le disjoncteur divisionnaire et essayer de brancher l’appareil en question pour vérifier qu’il est bien HS !
Voilà ce n’est pas compliqué, ce n’est qu’une question de méthode et de procédure !
