LOCALISATION D’UNE PANNE ELECTRIQUE: DÉTECTEUR D’ARCS

  • 4 min read

LOCALISATION D’UNE PANNE ELECTRIQUE:  DÉTECTEUR D’ARCS EN IMAGES


Cet article fait suite à l’article précédent :

http://batir-sa-maison.over-blog.com/2017/11/le-detecteur-d-arc-electrique.html

Dans lequel il est question de l’utilité d’un détecteur d’arcs électriques !





Nous allons voir maintenant comment procéder lorsque cet appareil a été sollicité et a donc provoqué une coupure électrique sur la ligne qui lui est dédiée !
COMMENT  SITUER D’OÙ PROVIENT  LE PROBLEME ?

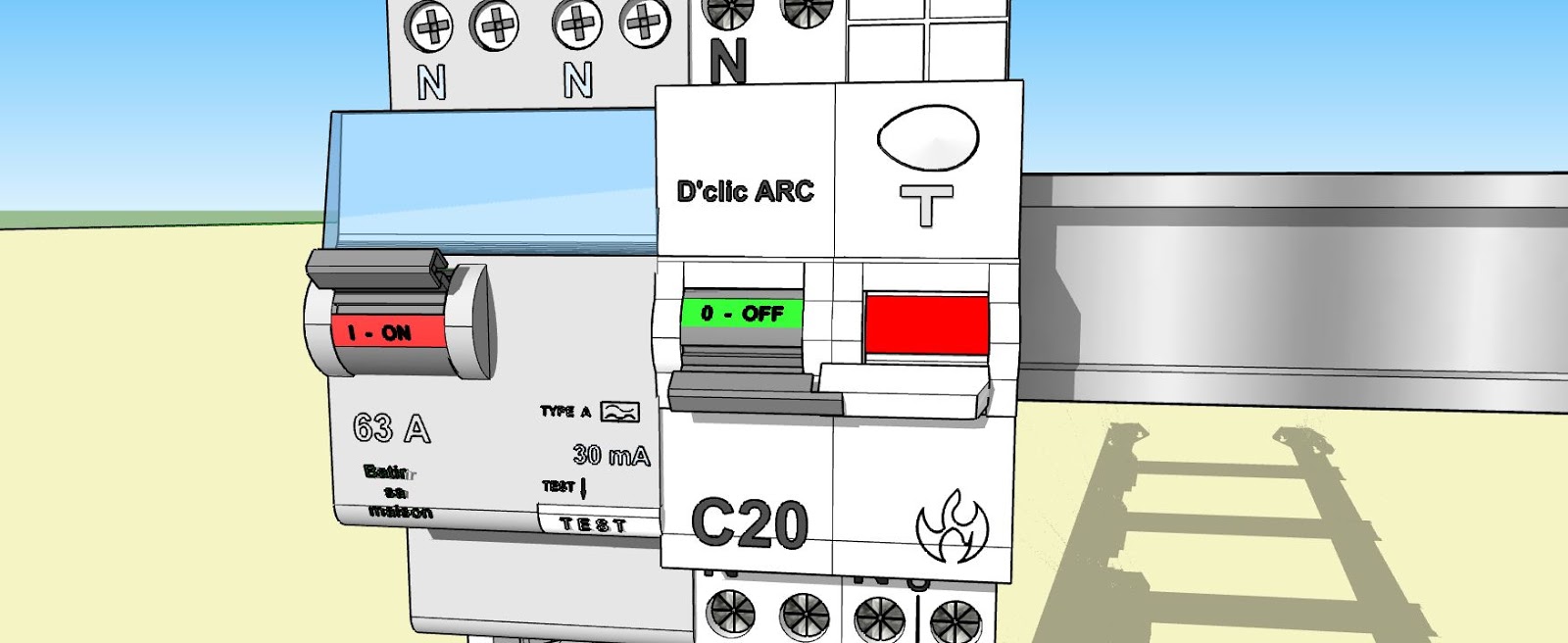

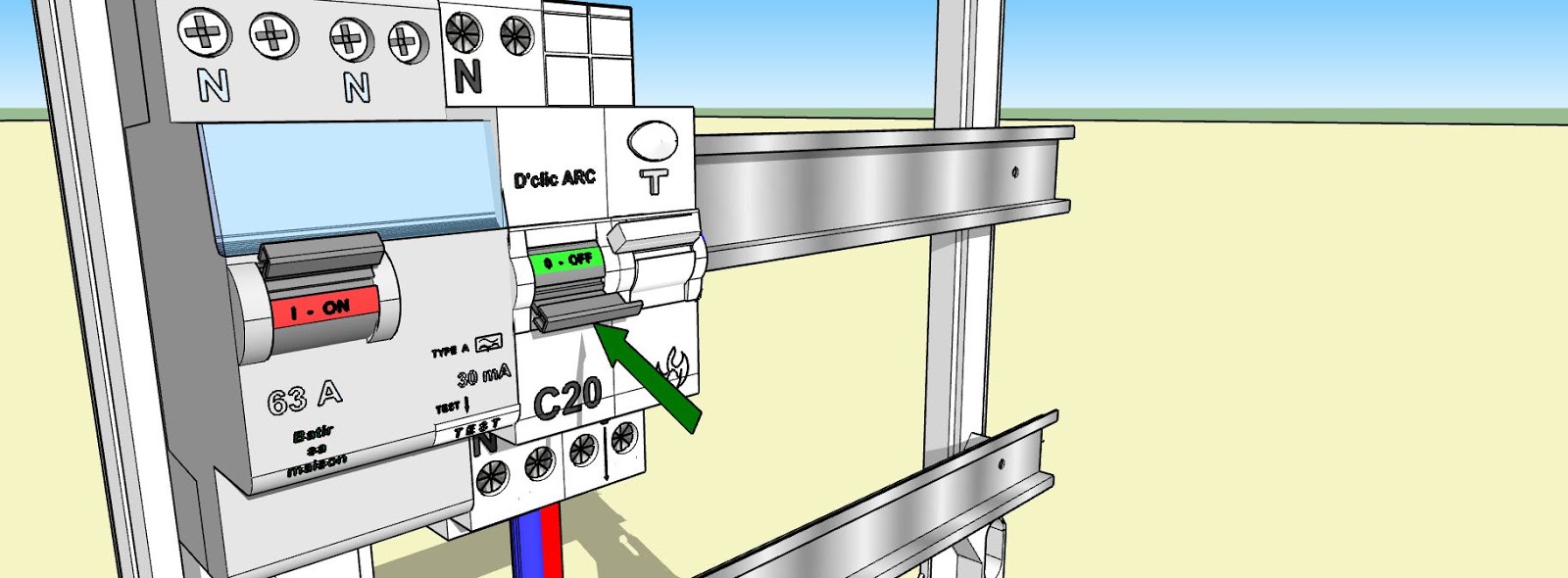

Si seule la manette de gauche du détecteur d’arc est abaissée en position OFF

C’est qu’il s’agit soit d’un court-circuit, soit d’une surcharge sur la ligne !
Pour le vérifier, il faut repérer toutes les prises concernées par cette ligne, et débrancher  tous les appareils connectés sur ces prises !
Ensuite on remet la manette de gauche du détecteur d’arc en position ON

Puis on rebranche l’un après l’autre les appareils qui étaient connectés sur les prises concernées, si l’un d’entre eux est défectueux il provoquera de nouveau un déclenchement du disjoncteur et l’abaissement de la manette de gauche ..

Si rien ne se passe c’est qu’il s’agit d’une surcharge dû certainement a la mise en marche simultanée de plusieurs appareils, dont la puissance a dépassé la capacité du disjoncteur !

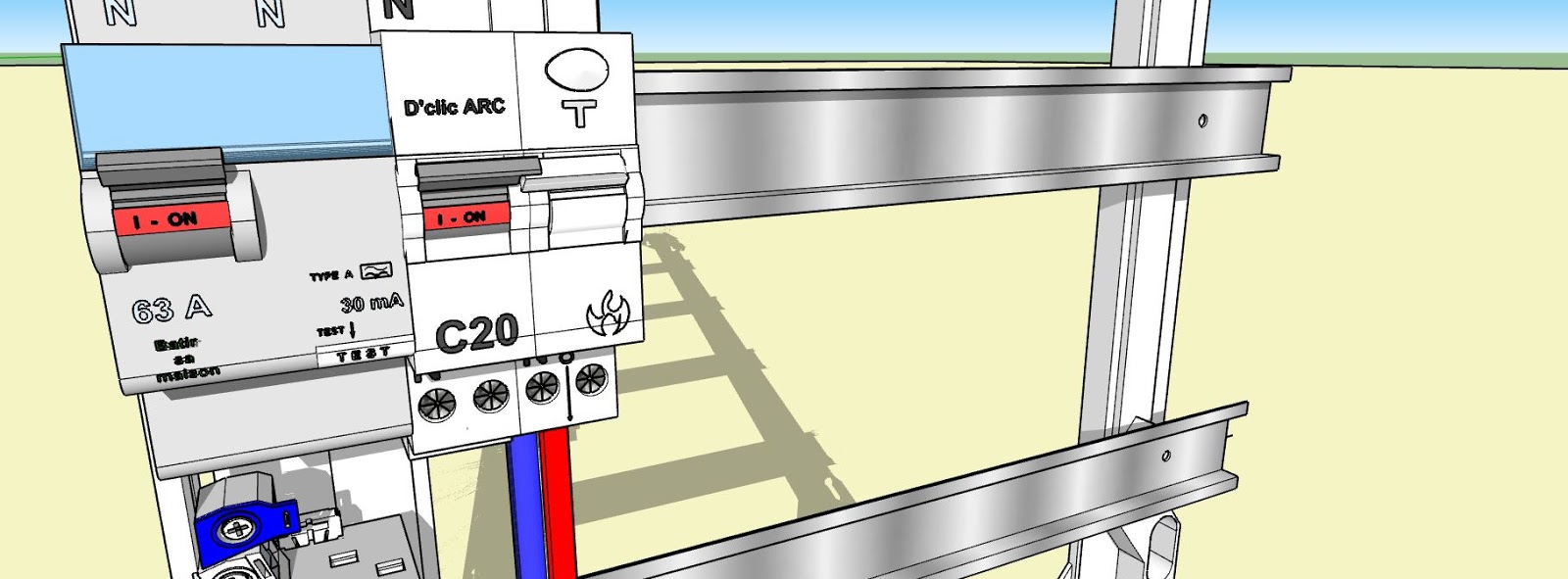

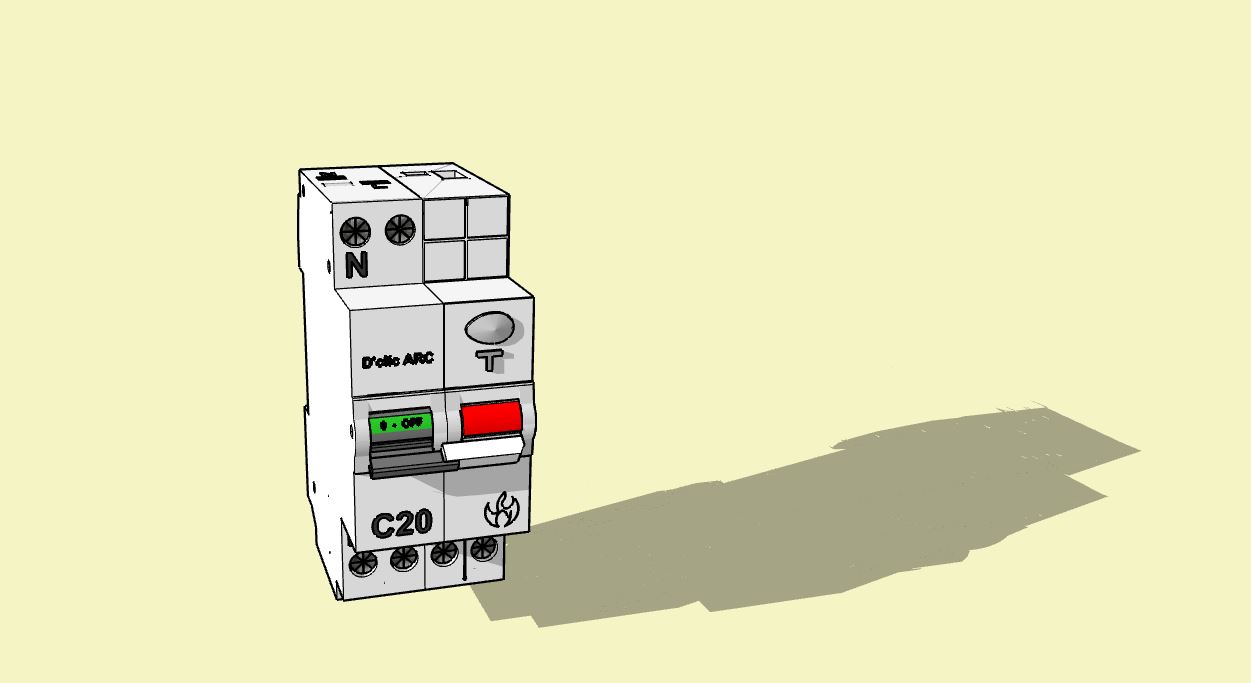

Si les deux manettes sont abaissées en position OFF
C’est qu’il s’agit de la détection d’arcs dangereux !

Là ce sera un peu plus compliqué,
Il faudra dans un premier temps faire la même opération, à savoir débrancher tous les appareils connectés sur les prises concernées !
Ensuite on remet en  position ON  les deux manettes du détecteur d’arc !

Si rien ne se passe, cela pourrait provenir de l’un des appareils qui étaient branchés sur cette ligne ou bien d’une prise défectueuse ou bien d’une connexion sur une borne !

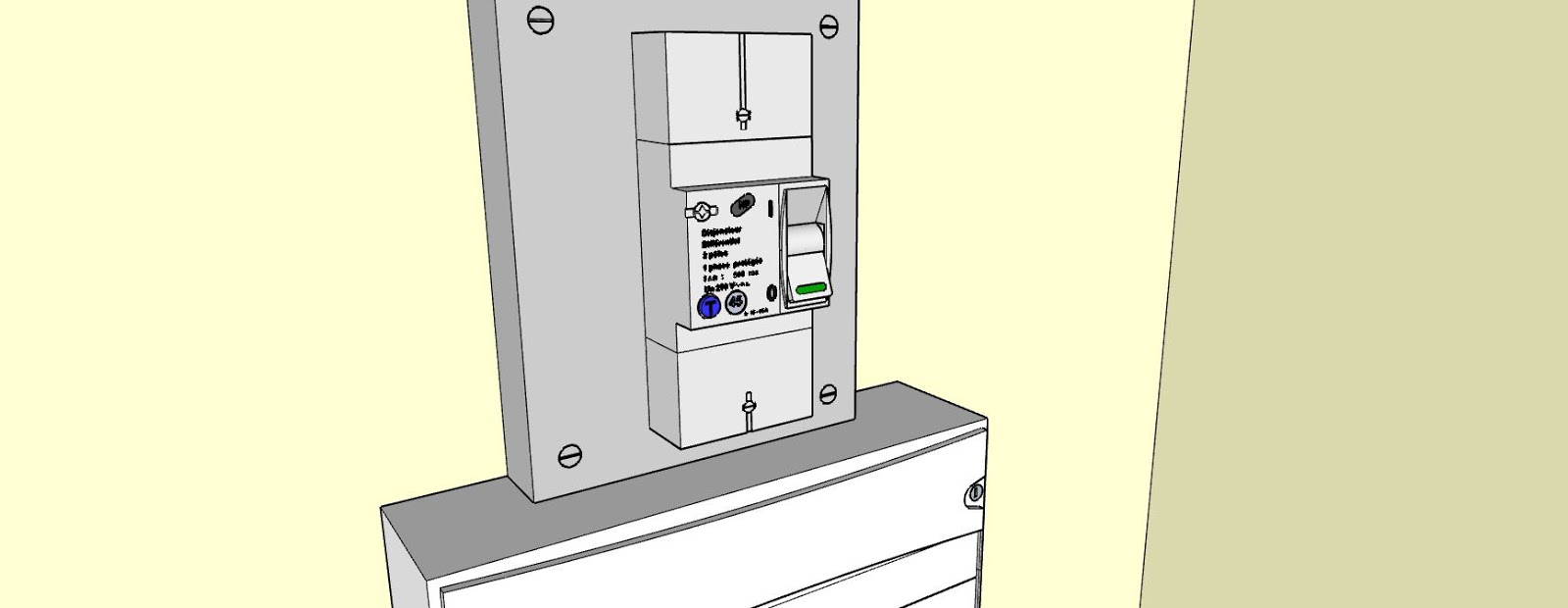

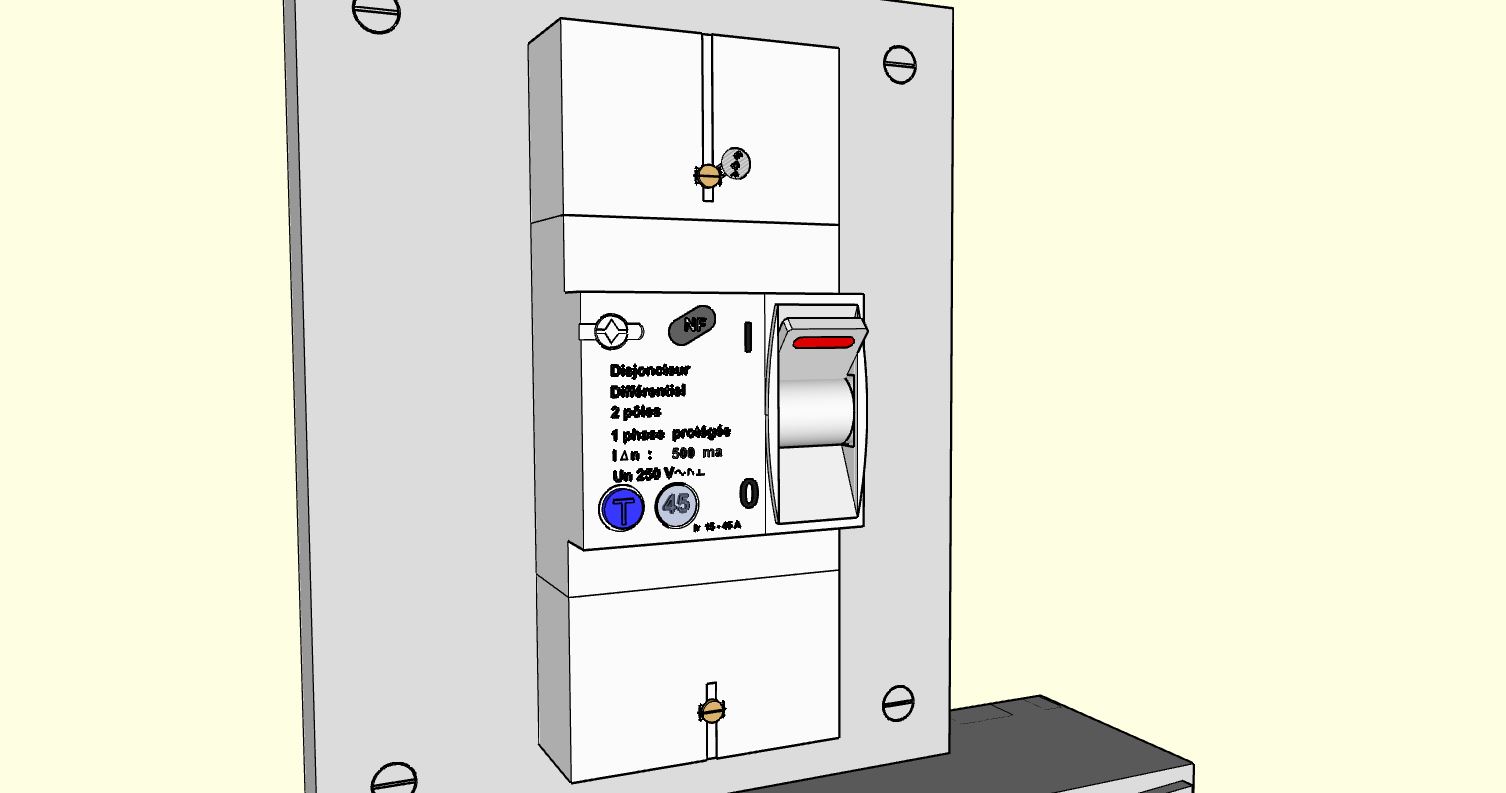

Il faudra donc dans un premier temps couper le courant en actionnant l’interrupteur différentiel général de branchement qui protège toute l’installation ! En le mettant en position OFF !

Ensuite on vérifiera  toutes les prises pour voir si l’une d’entre elles possède des signes de détériorations dues à un échauffement provoqué par des arcs électriques !
Pour cela on enlèvera le cache !

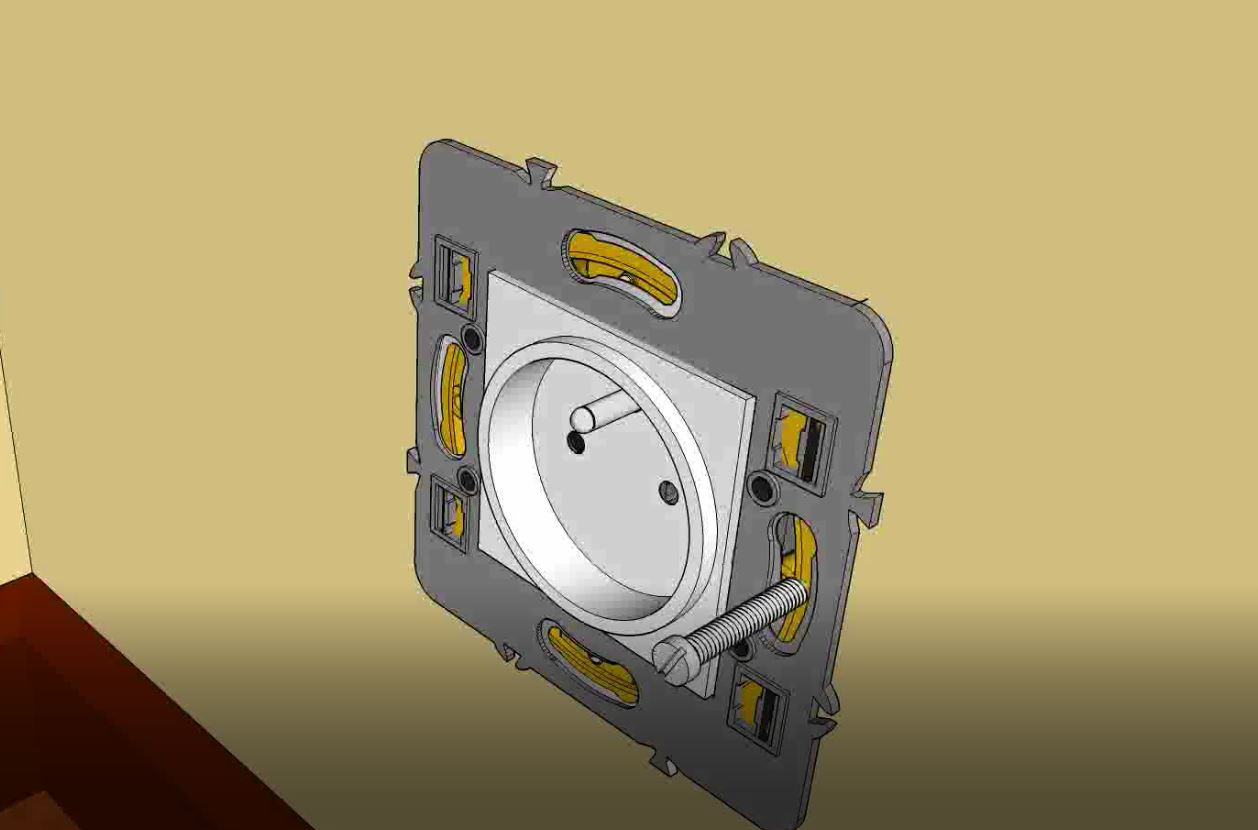

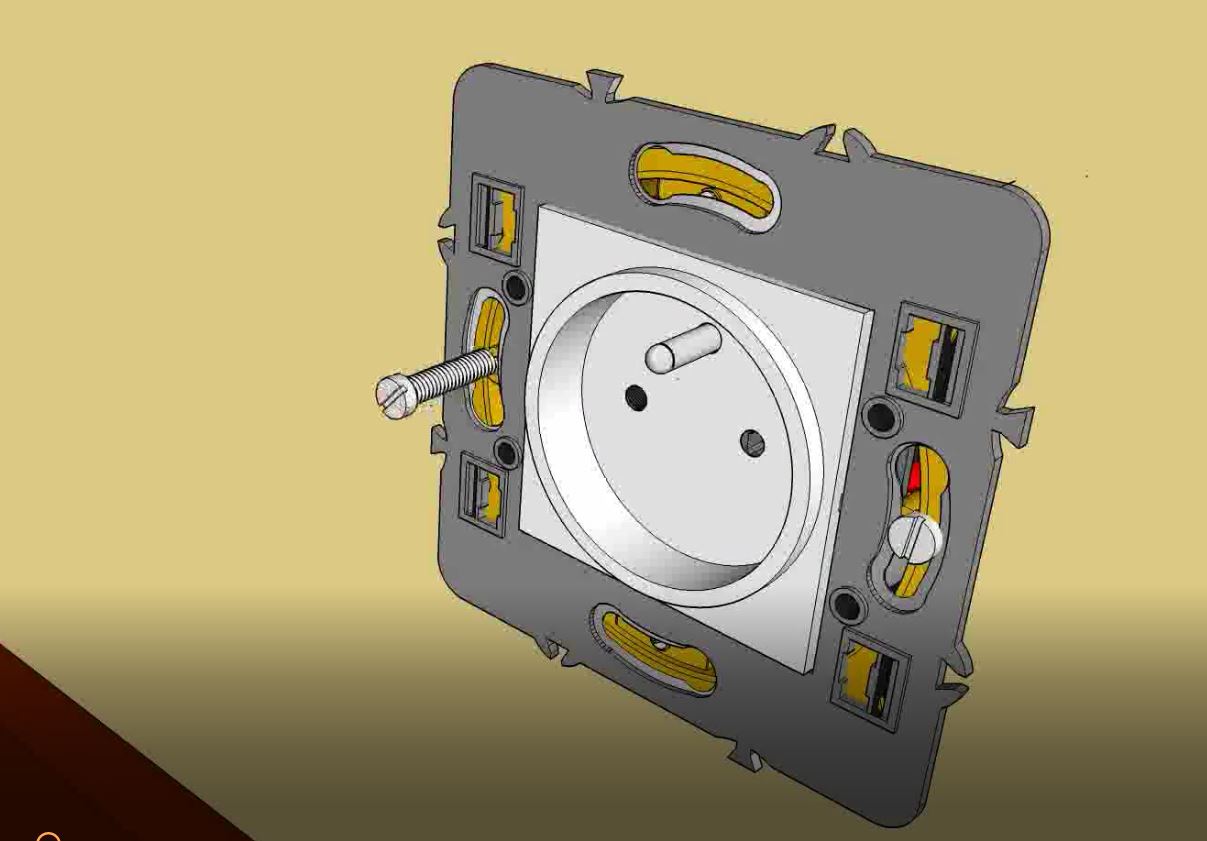

Puis on desserrera les deux vis qui maintiennent tout le mécanisme de la prise !

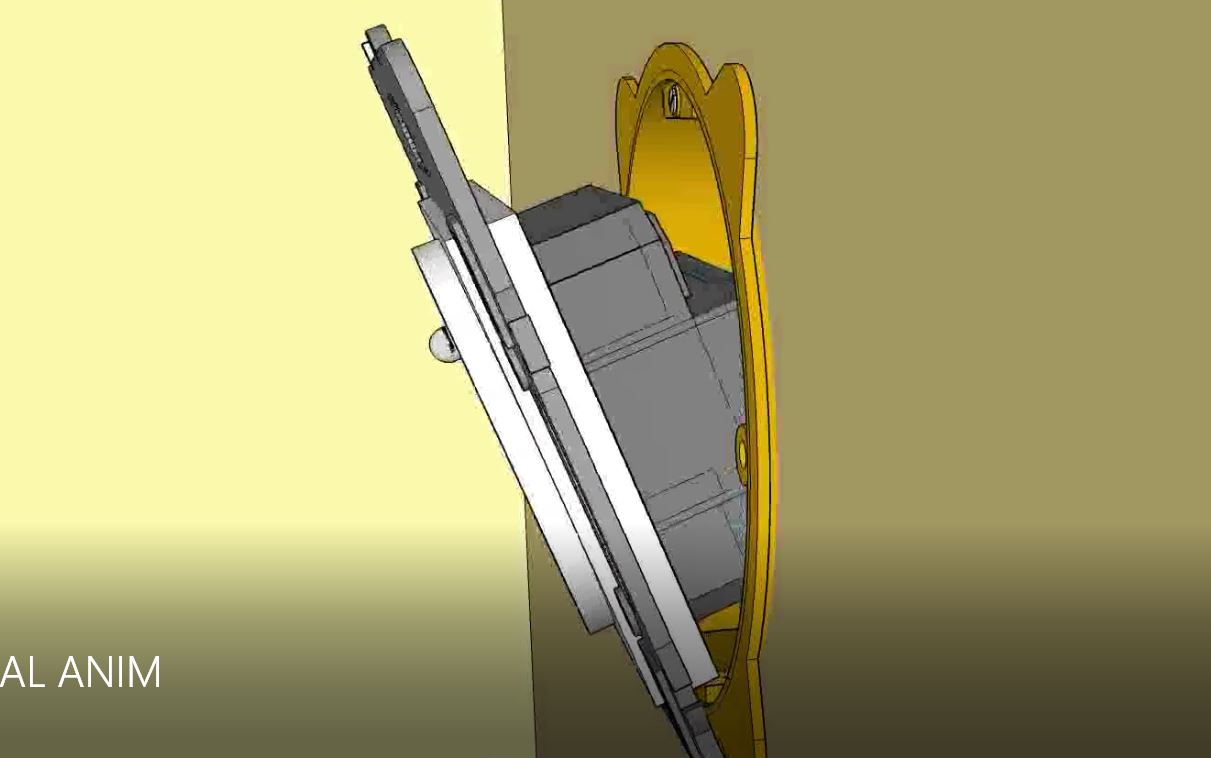

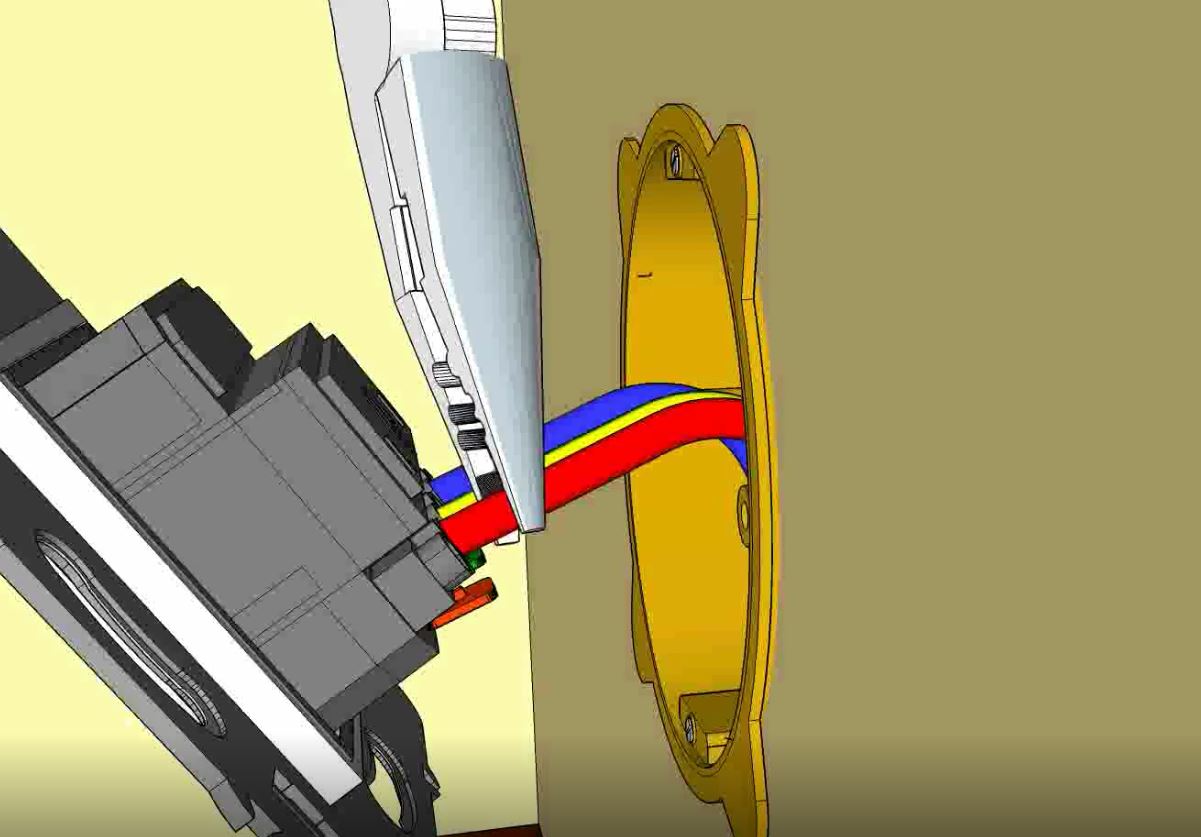

Ensuite on sortira tout le mécanisme de la boîte d’encastrement !

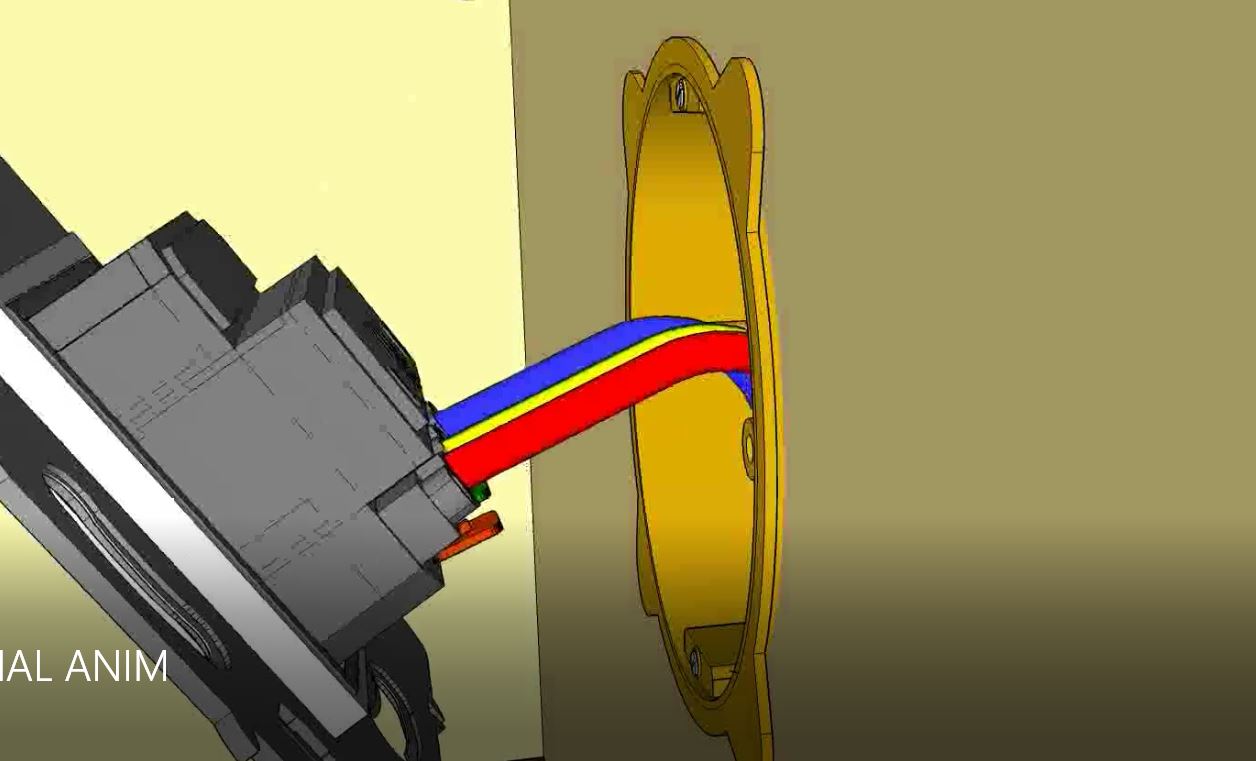

Puis avec une petite pince d’électricien, on  vérifiera si les conducteurs sont bien branchés, en les manœuvrant pour voir s’il n’y a pas de jeu dans les connexions et s’il n’y a pas de trace d’échauffement !

Auxquels cas, on remplacera la prise !
Si après ces vérifications, le problème persiste, il faudra faire appel à un électricien !

J’espère que cet article vous a été utile !

Daniel MARCELLIN
