L’interrupteur Va et Vient sans fil

  • 6 min read

L’interrupteur va et vient sans fil est la solution idéale et à moindre coût pour l’installation sur une ligne existante en simple allumage.
En effet, il existe des packs va et vient sans fil adaptés à la pose en intérieur ou à la pose en extérieur.

Nous parlerons dans cet article d’une installation d’un va et vient sans fil en extérieur. Cependant, la réalisation d’une installation intérieure se déroulera exactement de la même façon avec le pack adéquat.

Avant toute intervention sur un circuit électrique, pensez à couper le courant en désactivant les disjoncteur principal de branchement !

Installation d’un interrupteur va et vient sans fil en extérieur

Tutoriel vidéo sur l’installation d’un

Dans cet exemple, il s’agit de compléter le dispositif d’éclairage des bornes lumineuses d’une allée. En fait, le premier interrupteur doit être posé au niveau de l’entrée du domicile et le second au niveau du portail de la propriété.

1 – Le pack va et vient sans fil extérieur

Il est composé d’un interrupteur récepteur étanche et d’un interrupteur émetteur étanche.

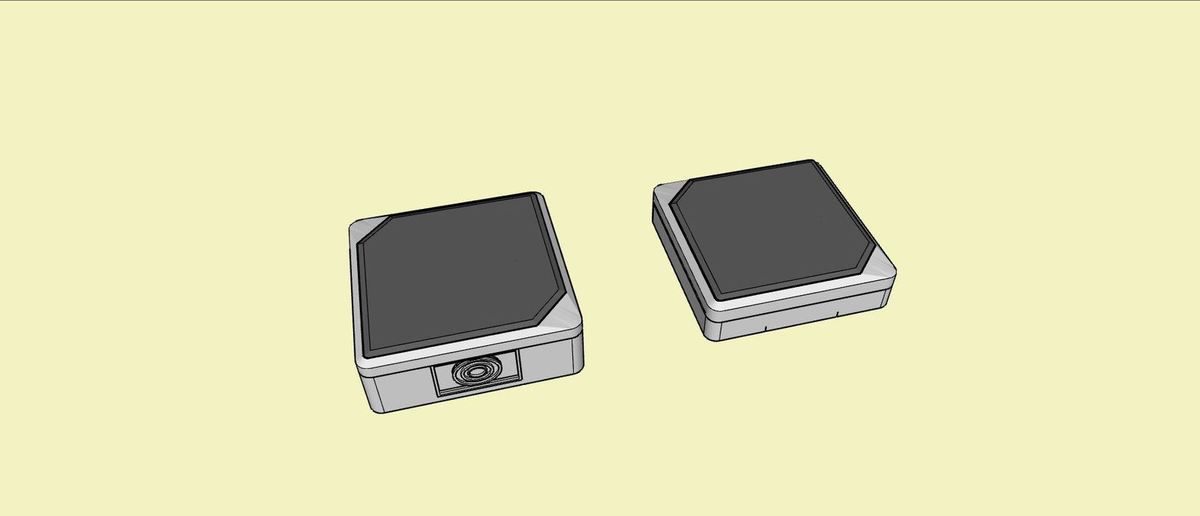

Pack va et vient sans fil
Pack va et vient sans fil
Interrupteur récepteur étanche
Interrupteur récepteur étanche
Interrupteur émetteur étanche
Interrupteur émetteur étanche

2 – Objectif de l’installation

Comme nous l’avons indiqué précédemment, on veut compléter le dispositif d’éclairage existant des bornes lumineuses d’une allée. Actuellement l’éclairage des bornes est commandé par un seul interrupteur situé près de la terrasse du domicile.
Nous voulons ajouter un interrupteur au niveau du portail de l’entrée.

Bornes lumineuses de l'allée
Bornes lumineuses de l’allée
Les bornes lumineuses à commander
Les bornes lumineuses à commander

Les bornes sont donc pour le moment alimentées en 220 volts par cet interrupteur simple allumage.

Interrupteur actuel au niveau de la terrasse
Interrupteur actuel au niveau de la terrasse
Interrupteur actuel au niveau de la terrasse

Le but est de pouvoir éclairer ces bornes par cet interrupteur, lors d’un départ de nuit.
Et de pouvoir les éteindre après avoir refermé le portail qui est manuel.

Portail de l'entrée
Portail de l’entrée

3 – Mise en place de l’interrupteur récepteur sans fil

C’est au niveau de l’interrupteur simple allumage que l’on met en place maintenant l’interrupteur récepteur.

Interrupteur simple allumage
Interrupteur simple allumage
Remplacement de l'interrupteur standard
Remplacement de l’interrupteur standard

4 – Branchement de l’interrupteur récepteur sans fil

L’interrupteur récepteur est composé de 4 éléments :
– le bouton à bascule
– le couvercle
– le récepteur
– et le boîtier

le bouton à bascule
le bouton à bascule
le couvercle
le couvercle
le récepteur et le boîtier
le récepteur et le boîtier

Premièrement, on met en place le nouveau boîtier.

Mis en place du nouveau boîtier
Mis en place du nouveau boîtier

Puis on branche le conducteur de terre si il y en a un sur la borne prévue à cet effet.

Branchement à la borne de terre
Branchement à la borne de terre

Par la suite, on connecte les deux autres conducteurs aux bornes du récepteur. On n’a pas besoin de soucier de la couleur des fils. Et on remet en place le récepteur dans le boîtier.

Bornes du récepteur
Bornes du récepteur
on ne se soucie pas de la couleur des fils
on ne se soucie pas de la couleur des fils
On remet le récepteur dans le boîtier
On remet le récepteur dans le boîtier
On fixe le couvercle
On fixe le couvercle

Finalement, on clipse le bouton a bascule et c’est terminé pour la première étape 👍.

Le récepteur sans fil est en place
Le récepteur sans fil est en place

5 – Mise en place de l’interrupteur sans fil émetteur

Cette deuxième étape est clairement la plus simple. Il faut mettre en place l’interrupteur émetteur à l’endroit désiré.
Celui-ci est composé de 5 éléments:
– le bouton basculant
– le couvercle
– une pile
– la carte électronique
– un boîtier étanche

Bouton à bascule
Bouton à bascule
Le couvercle
Le couvercle
un pile
un pile
La carte électronique et son antenne
La carte électronique et son antenne

La pile est une type 23 A 12 volts avec une autonomie de 2 ans minimum. On trouve ce modèle de pile facilement dans tous les commerces.

A lire aussi :  Rénovation d'un tableau électrique: Quatrième partie

Pour terminer, nous fixons cet interrupteur émetteur sur un des piliers du portail.

Interrupteur émetteur sans fil sur le pilier
Interrupteur émetteur sans fil sur le pilier

Ainsi au départ ou à l’arrivée du domicile, on peut maintenant éclairer ou éteindre les bornes lumineuses de l’allée.
Comme vous pouvez le voir, cette installation est simple à réaliser. Au total cela prend environ une petite demi-heure. De plus, le coût de l’opération est limité. En effet on trouve des pack interrupteur sans fil à partir de 50€.
