Les gaines TPC : Raccordement Électricité, Eau, Gaz, Telecom

TPC signifie Tube de Protection des Câbles et autres raccordements.

Quand utiliser une gaine TPC ?

Les gaines TPC sont conçues pour protéger les canalisations enterrées des différents raccordements nécessaires à la viabilisation des habitations et autres constructions.

Les gaines TPC explications en vidéo

Elles sont proposées en Polyéthylène ou en Polyoléfines en différents diamètres allant de 40 mm à 200 mm, mais les diamètres les plus couramment utilisés sont 40, 50, 63 et 90 mm. Elles peuvent être cintrables ou rigides, annelées à l’extérieur, lisses à l’intérieur et équipées d’un tire-fils en Nylon.

Gaine souple ou barres semi-rigides
Gaine souple ou barres semi-rigides

Destinées à plusieurs applications de protection de raccordements divers, ces gaines TPC sont reconnaissables par la couleur des conduits. Les plus couramment utilisées concernant les habitations courantes sont :

  • Réseaux électriques : TPC rouge
  • Réseaux gaz : TPC jaune
  • Réseaux d’adduction d’eau potable : TPC bleue
  • Réseaux de télécommunication : TPC verte
  • Réseaux domotiques : TPC blanche

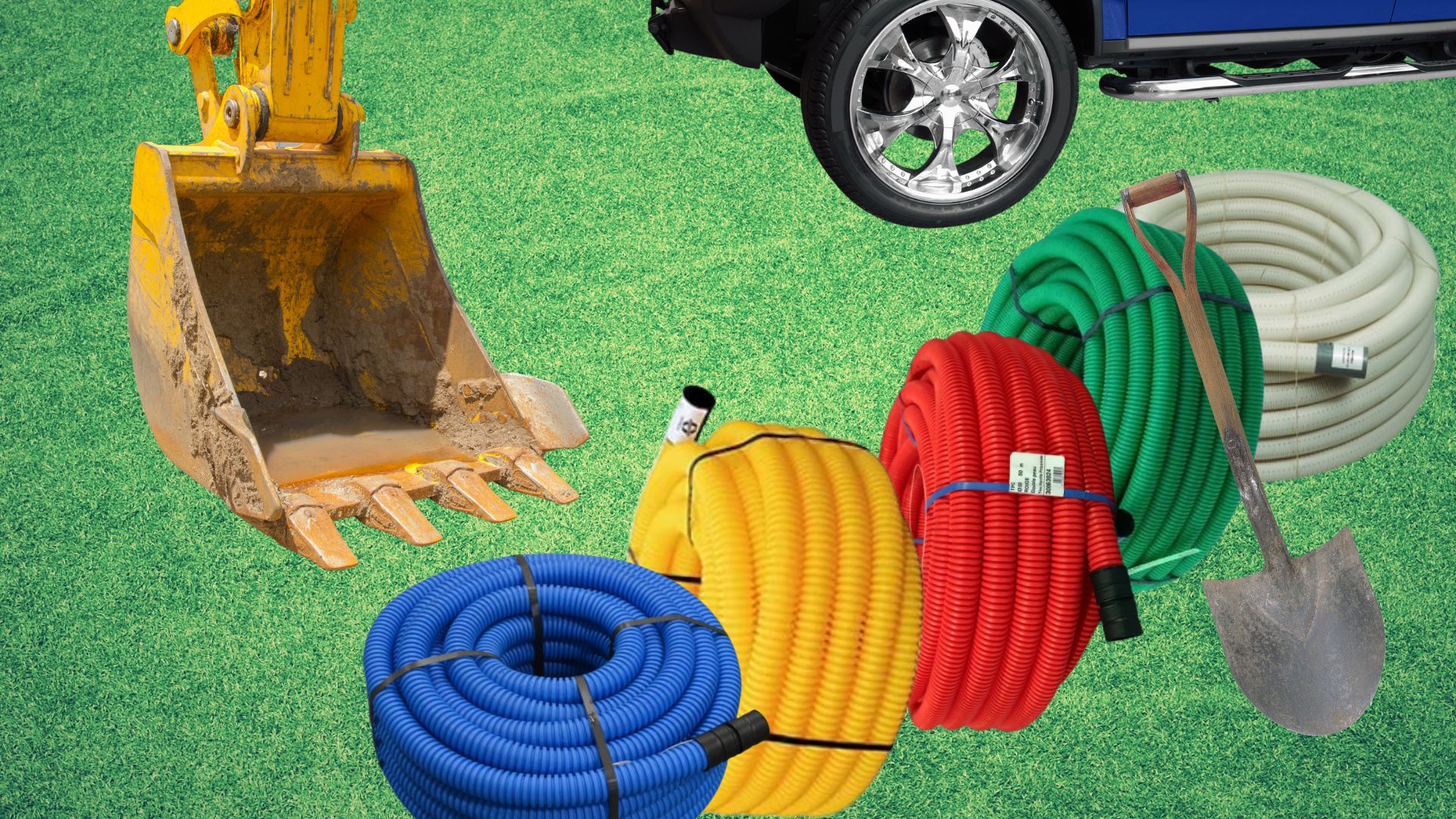

Les différentes couleurs de gaines TPC
Les différentes couleurs de gaines TPC

Normalisation des réseaux enterrés :

Norme NF P 98-332

Cette norme définit le code de couleur des réseaux enterrés, la profondeur, la signalisation et les distances entre les différents réseaux enterrés. Ainsi, il est stipulé que :

  • Les réseaux doivent être séparés les uns des autres par une distance minimale de 20 cm.
  • Les différents réseaux doivent être disposés de préférence en nappe, les uns à côté des autres à des profondeurs différentes, comme indiqué sur ce schéma.
  • Les superpositions de réseaux doivent rester des cas particuliers justifiés.
Schéma de réalisation enfouissement des gaines TPC
Schéma de réalisation enfouissement des gaines TPC

Le tracé des réseaux enterrés doit être le plus rectiligne possible et perpendiculaire à la canalisation du réseau principal.

Schéma réalisation tranchée de raccordement
Schéma réalisation tranchée de raccordement

Des dispositifs de signalisation, de couleur identique au conduit signalé, doivent être placés à 20 ou 30 cm au-dessus de la gaine concernée

Dispositifs de signalisations
Dispositifs de signalisations
