Le groupe de sécurité multi-position X-Cross 3/4 » de Thermador.

Dispositifs utilisés sur les installations de production d’eau chaude sanitaire, les groupes de sécurités, ont pour fonction de protéger les chauffe-eau à accumulation contre les surpressions.

Le modèle de groupe de sécurité que je vous présente ici à la particularité d’être multi-positions. Il peut s’installer horizontalement ou verticalement. Il s’agit du groupe de sécurité X-Cross multi-position de Thermador fabrication (Caleffi).

Groupe de sécurité x-cross Thermador

Groupe de sécurité multi-position X-Cross 3/4 » Thermador

Ce groupe de sécurité est adaptable aux chauffe-eaux verticaux ou horizontaux d’une puissance maximale 10 KW.
Il est raccordable en 20 x 27 mm ou 3/4 ‘’(pouces), conformément à la norme française (NF-EN 1487).
Il est équipé d’une soupape tarée à 7 bars.
Si la pression du réseau d’alimentation en eau est supérieure à 5 bars, il est recommandé d’installer un réducteur de pression réglé à 3 bars.
Il comporte également une vanne d’isolement et un clapet antiretour.

Des éléments remplaçables individuellement

Un des atouts de ce groupe de sécurité et la possibilité de changer individuellement un de 3 éléments qui le compose en cas de problème. On est donc pas obliger de changer le groupe tout entier si besoin. Et de plus la manipulation est très facile car il suffit pour changer un élément d’ôter le clip de maintient à l’aide d’un tournevis plat.

Extraction du clip
Extraction du clip
Extraction du clip 2
Extraction du clip 2

et de le retirer, pour ensuite le changer en inversant la procédure.

Ensemble des éléments soupape, clapet antiretour et vanne d'isolement
Ensemble des éléments soupape, clapet antiretour et vanne d’isolement

Référence de cet ensemble : soupape Thermador ZSGS 20 XC

Ultra-résistant, le siège de cette soupape limite les risques de collage, de corrosion et d’incrustation de calcaire.

Installation en position horizontale ou verticale

Il est livré en position horizontale, donc en principe pour une adaptation à un chauffe-eau horizontal,

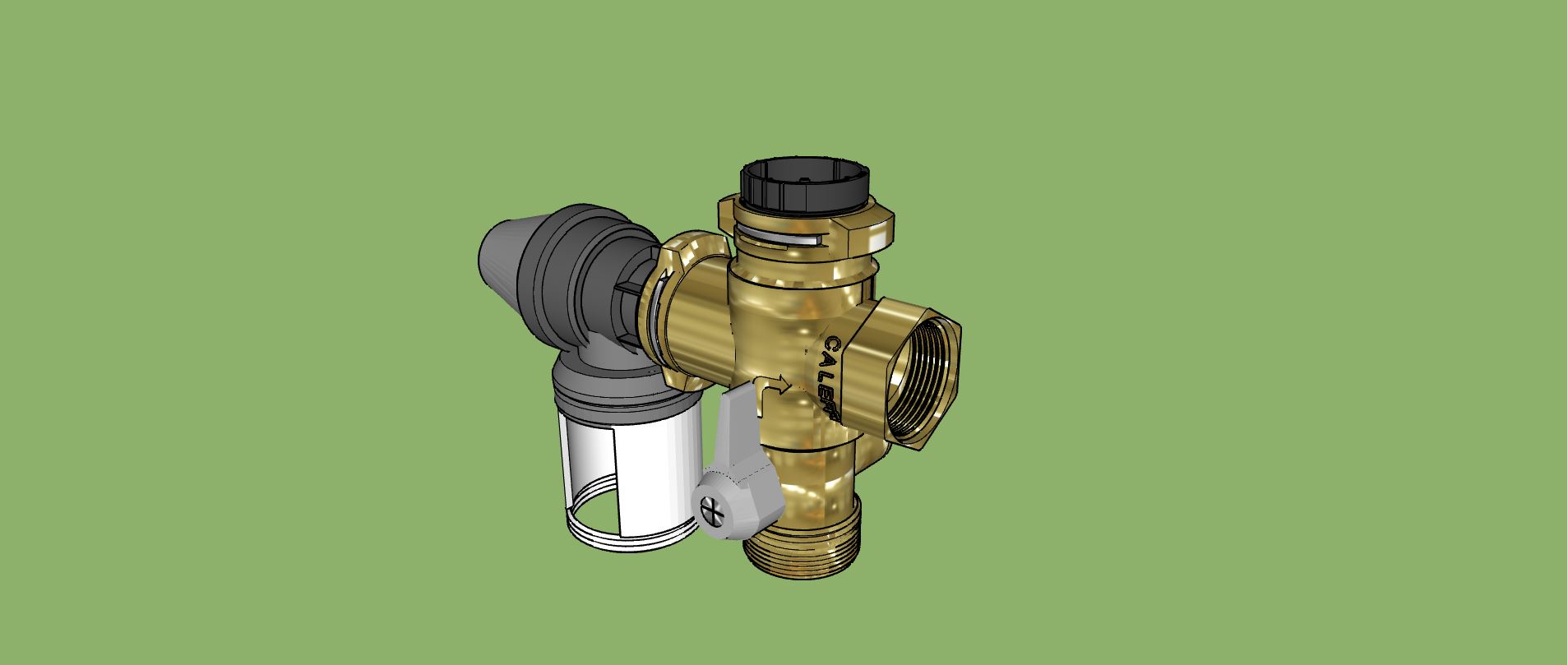

Groupe de sécurité en position horizontale
Groupe de sécurité en position horizontale

Pour le mettre en position verticale, il faut premièrement ôter les deux clips qui maintiennent la soupape et le bouchon.

Extraction des 2 clips
Extraction des 2 clips

Ensuite utiliser l’embout de la soupape prévue pour cette action, pour dévisser et ôter le bouchon.

Introduction de l'embout de la soupape dans le bouchon
Introduction de l’embout de la soupape dans le bouchon
Bouchon dévissé
Bouchon dévissé

Je mets le bouchon à la place de la soupape.

Bouchon en place position verticale
Bouchon en place position verticale

Et ensuite la soupape à la place du bouchon.

Soupape en place position verticale
Soupape en place position verticale

Je remets les deux clips en place.

Remise en place des clips
Remise en place des clips

Le groupe de sécurité est maintenant en position verticale prêt à être installé sur chauffe-eau vertical😎 .

Conclusion

Le groupe de sécurité multi-position X-Cross de Thermador est clairement hyper pratique. Comme nous l’avons vu, il permet de changer la soupape de sécurité facilement et simplement en cas de besoin sans avoir à remplacer le groupe tout entier. De plus, il permet de brancher tout aussi facilement et sans tout démonter (juste le bouchon clipsé) un vase d’expansion.
Et petit plus non négligeable, il n’est même pas plus cher qu’un groupe de sécurité standard…. C’est donc clairement une réussite 👍 .
