Installer et Habiller une Baignoire

  • 12 min read

Dans cet article illustré en images 3D, je vais vous démontrer et vous expliquer, comment personnellement je procède pour installer et habiller une Baignoire.

Que l’on travaille dans une construction nouvelle ou dans une rénovation, la procédure est la même à condition que l’état des murs de la pièce soit en bon état pour pouvoir appliquer les revêtements !

Dans cet exemple, je travaillerai sur des murs en briques.


La hauteur idéale d’installation d’une Baignoire se situe entre 55cm et 60cm du sol fini !

Je commence donc par mettre en place les conduits d’eau chaude et froide encastrés dans le mur , centrés par rapport à la dimension de la Baignoire et  à 10 cm au dessus d’elle en prévision du branchement du mitigeur, ainsi que le tuyau d’écoulement à quelques centimètres du sol.





Ensuite j’habille les murs avec des plaques de plâtre BA13 Hydrofuge que je colle.
En prévision du branchement du mitigeur, j’utilise une platine  (très pratique elle permet un futur branchement aisé du mitigeur)!









La Baignoire que je vais installer est en Acrylique, mais elle pourrait tout aussi bien être en Acier ou en Fonte.



Ces dimensions sont 169cm x 69cm.


Elle est équipée de pieds réglables en hauteur !




Avant toute chose j’installe le siphon de vidange !




Une fois cela effectué, je la mets en place,  je la règle à bonne hauteur  de niveau dans tous les sens !



Je trace ensuite sur le mur à l’aide d’une règle et du niveau à bulle, un trait perpendiculaire au rebord de la Baignoire.



Puis je fais de même à l’autre bout de la Baignoire en marquant cette fois-ci sur le sol .



Je trace ensuite un trait entre ces deux marques !



En prévision de l’habillage, je vais maintenant tracer un second trait à 1cm du premier !





Avant de commencer l’habillage, je vais brancher l’évacuation, j’utilise pour cela un raccord souple très pratique pour cet usage !








Je vais donc habiller cette Baignoire avec des carreaux de plâtre de cette dimension .



Il est impératif de placer une trappe de visite dans cet habillage pour accéder au système d’évacuation, il est tout aussi important de bien la choisir, car elles existent en plusieurs dimensions !
Si on veut qu’elle soit pratiquement invisible, il faut la choisir en fonction des dimensions des carreaux de Faïence que l’on collera sur cet habillage.
Dans cet exemple, les carreaux feront 11cm X 11cm, je prendrai donc une trappe de ce type !




Ces dimensions correspondent à ce genre de carreau !
La porte fait 33cm de large  donc 3 carreaux  et sa hauteur est de 22cm donc 2 carreaux !




La hauteur sous le rebord de la baignoire étant supérieur à la hauteur d’un carreau de plâtre (50cm), pour éviter de faire trop de coupe, je travaillerai avec les carreaux posés dans le sens de la hauteur !

Je couperai donc ces premiers carreaux à 54cm !





Pour ce premier carreau, le coté femelle vertical (flèche rouge)
ira contre le mur et le coté femelle horizontal (flèche verte) sera
au sol !

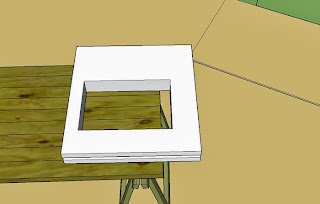

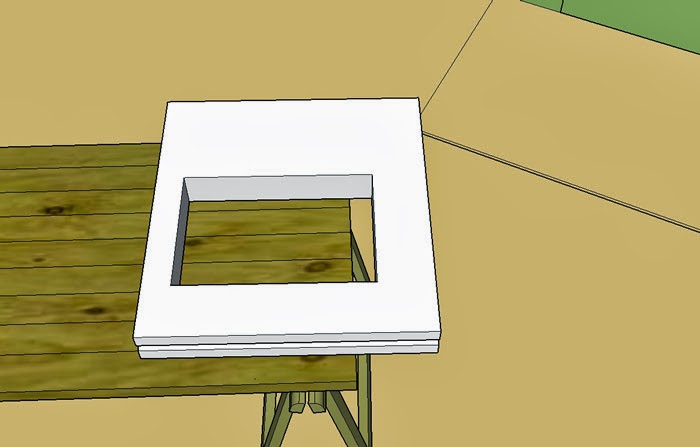

C’est dans ce premier carreau que je placerai ma trappe de visite, je vais la positionner précisément de façon à ce que la porte amovible se trouve à la largeur d’un carreau du mur et du sol !




Une fois cet emplacement tracé, je perce à chaque angle (coté intérieur) un trou suffisant pour laisser passer la lame d’une scie sauteuse !






Je découpe ensuite soigneusement à la scie sauteuse !



Il faut agir prudemment pour ne pas casser le carrreau !




Je présente ensuite la trappe et je trace l’emplacement des ergots de scellements !


Je creuse ensuite de façon à ce que la trappe soit positionnée à fleur de la surface du carreau !




Je place le cadre (dans le bon sens), et je le maintien avec deux petits serre joints, et je le scelle à la colle !

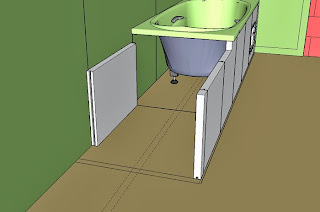

Maintenant, je peut commencer l’habillage !
Avant de poser ce premier carreau, je donne quelques coups de burin dans la plaque de BA13, pour faire des ancrages !



  J’applique une épaisseur de colle sur les deux cotés concernés,

Puis je le présente en biais de façon à introduire la partie supérieure  sous le rebord de la Baignoire !




Je le fais pivoter ensuite pour le positionner sur le deuxième trait que j’ai tracé !


Puis je l’aligne à la fois sur le trait du mur et du sol en exercant une poussée dans chaque sens pour que les joints soit le plus fin possible !



Il est maintenant bien en place, je peu continuer !
J’arrive très vite à l’extrémité de la Baignoire !


Il va falloir maintenant faire une seconde coupe dans les carreaux , car je vais construire une tablette en continuation de la  Baignoire !
Il me reste 23cm pour arriver à l’aplomb de l’extrémité de la Baignoire, ensuite je coupe les carreaux à 46cm toujours dans le sens de la hauteur !

Pourquoi 46cm ?
Car à la hauteur initiale (54cm), j’enlève maintenant l’epaisseur d’un carreau (5cm) plus la largeur du rebord de la Baignoire, pour poser la tablette !


J’arrive à l’endroit ou j’ai décidé d’arréter ma tablette, je reserve 5cm pour le petit muret latéral, et il me reste 7 cm de coupe à faire !


Avant de fermer par le petit muret latéral, je colle des carreaux contre le mur il serviront d’appui pour la tablette !


Je construit également un muret intermédiaire au centre du compartiment !



Maintenant, je peu fermer !



Je vais maintenant couper et coller deux petits morceaux que je glisse au minimum d’un centimètre sous le rebord de la Baignoire !







Je termine ma tablette avec deux morceaux coupés dans des carreaux entiers


Je vais pouvoir maintenant commencer à poser les faïences !
Pour cela je vais placer une règle de niveau à la hauteur du deuxième rang de carreau en partant du sol !
Il est important de procéder ainsi car cela permet de pallier aux éventuelles imperfections de planéité du sol !
J’aligne donc la règle au ras du cadre de la trappe de visite !


Je vais donc coller des carreaux de 11cm x 11cm


J’applique la colle avec un peigne !


Et je commence à poser les carreaux !








A lire aussi :  Schémas de Branchements Electriques

Lorsque j’ai des coupes à faire, j’utilise une carrelette !



Arrivé là, il faut que je mette en place la trappe de visite, pour pouvoir continuer !
Il faut d’abord que je la carrelle !






Une fois terminé, après quelques heures d’attente (pour le sèchage), je la mets en place !


Et ensuite je peu continuer !

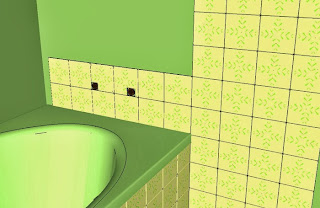

Arrivé à cette étape il me faut couper les carreaux en tenent compte du futur parement de la tablette !



Je vais maintenant mettre une petite règle de niveau toujours pour le même principe, pour habiller le petit coté transversal !





Je continue par le parement de la tablette !



Je reprends ensuite ma progression en recommençant par le coté initial !


Je fais les coupes de la platine du mitigeur !



Et je continue !


Lorsque j’ai tout collé, j’applique à l’aide d’un pistolet à cartouche, des cordons de silicone (spécial salle de bains), tout autour de la baignoire et de la tablette !


Ceci fait, je vais remplir le peu d’espace  qui existe entre les carreaux, avec de la colle rallongée d’un peu d’eau !
J’utilise pour cela un pinceau rond !





Je procède par petite surface et je nettoie immédiatement avec une èponge, avant que la colle ne sèche !


Une fois les joints effectués sur toutes les faïences, je mets en place le mitigeur !


Et voilà, tout est OK, la trappe de visite est quasiment invisible !

Vidéo récapitulative :
