Construire en briques .
Dixième partie :
Les plaques de placo-plâtre du plafond et des murs sont maintenant toutes en place nous pouvons continuer l’installation électrique !
Nous commençons par faire les trous aux emplacements des interrupteurs !

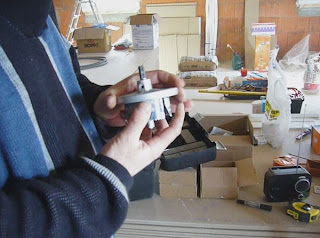

Nous utilisons une scie cloche correspondant à la dimension des boitiers de branchements 67mm !

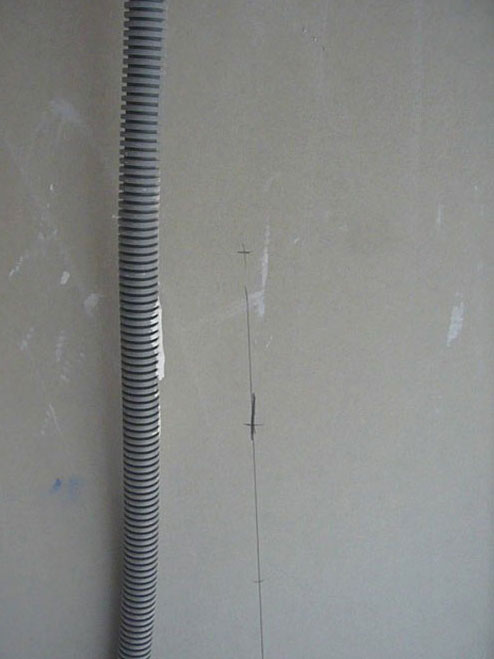

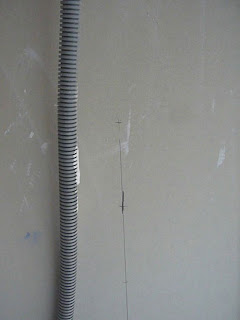

Il faut au préalable tracer les points à percer, interrupteur hauteur du sol 120cm de la dalle !
Bien le mettre dans l’axe de la gaine en attente !
Tracer !
Percer !
Pour faire passer la gaine dans l’isolation, nous usons d’une astuce qui consiste à chauffer fortement avec un petit chalumeau à gaz un boulon de 30mm attaché par un petit câble.

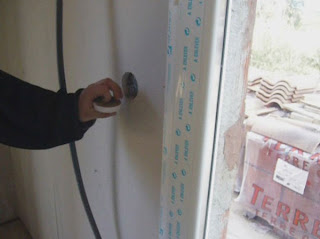

Une fois bien chaud, nous l’introduisons dans le trou supérieur de la gaine !
Il va alors faire fondre le polystyrène de l’isolation et descendre doucement jusqu’au boîtier !
Il suffira ensuite de tirer sur le câble pour le récupérer !

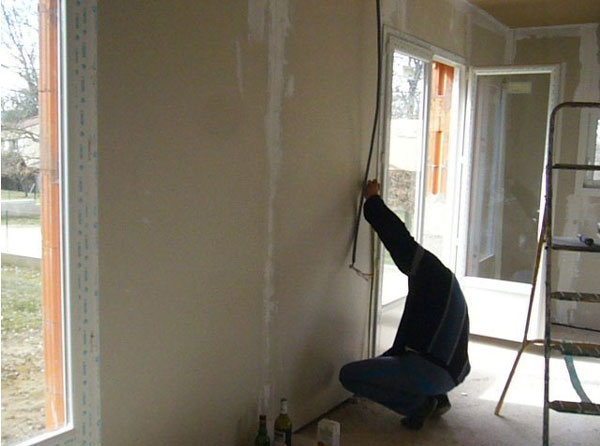

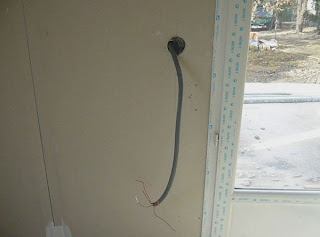

Et de faire passer la gaine !

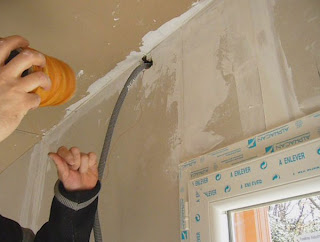

Les rails des cloisons sont maintenant fixés au plafond, nous pouvons percer les trous de passage des gaines en attente sous les combles !

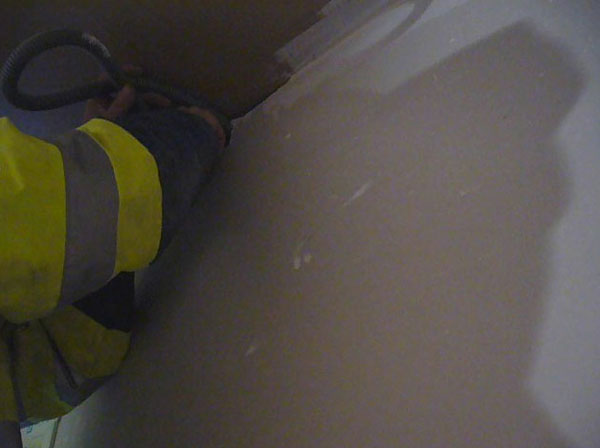

C’est avec une petite scie cloche « spécial fer » que nous réalisons ces trous de 25mm !
Les gaines aux sols alimentant notamment les prises électriques sont également mises en place !

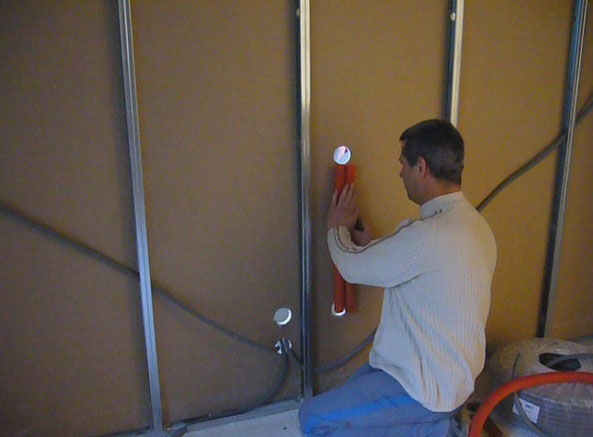

Derrière cette paroi se trouveront les unités de fonctionnement home cinéma et multimédia, c’est pour cela que sont installés entre ces trous de réservations, des gaines en 40mm qui permettrons de passer les câbles évitant ainsi un enchevêtrement désordonné !
Il faut maintenant que l’isolant soit placé dans les cloisons et que celles-ci soient fermées, avant de mettre en place les boitiers qui recevront l’appareillage !
Rouleau isolant laine minérale 60cm de largeur !
Mise en place !
Pour la fermeture des cloisons il faut bien respecter l’utilisation des plaques appropriées au lieux :

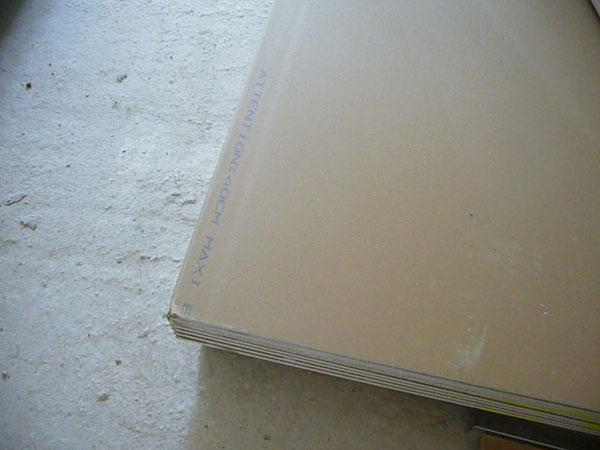

Ba 13 normal (blanc), lieux communs:

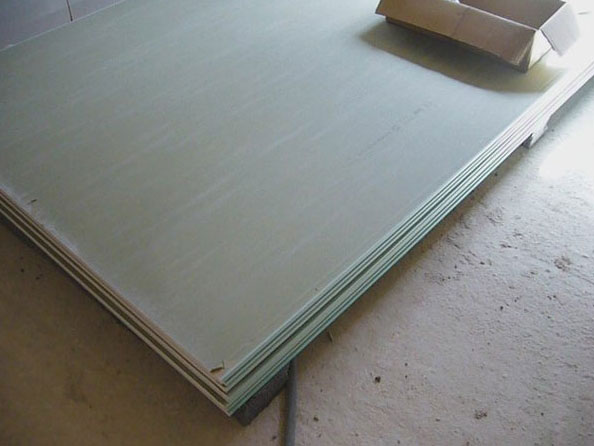

Ba13 hydrofuge (vert), lieux humides :
Ba13 résistant au feu (rose) , coin cheminée, insert, poêle etc !

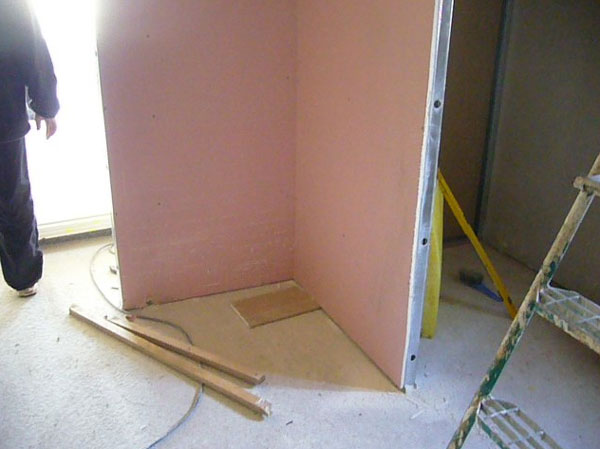

Exemple ici dans ce coin qui réceptionnera un poêle à granulés bois !
Vidéo récapitulative :
Dan51
