Installation Electrique Phase 1

  • 5 min read

Sommaire

Construire en briques .

Septième Partie :

Cet article n’a nullement la prétention de donner des conseils techniques où autres, il s’agit là simplement de la démonstration d’un travail accompli en auto-construction !

Avant de poser les plaques de plâtre du plafond, il faut tirer toutes les lignes pouvant passer par le haut (dans les combles fermettes):

Points lumineux

Interrupteurs et boutons poussoir

Alimentation VMC

alimentation hotte aspirante

Câble antenne TV satellite

Câble réseau informatique

Divers etc…

Il faut bien étudier le plan de la maison et dispatcher toutes les prises et boutons de commande conformément aux normes !

Si vous ne connaissez pas les normes en vigueur, (procurez vous  le guide Promotélec) !

Cliquez sur l’image !





Il faut ensuite préparer les longueurs de gaines nécessaires et les approvisionner en fils électriques aux différentes sections demandées !



Quelques fois les longueurs nécessaires peuvent être importantes, lorsqu’il faut traverser toute la construction !

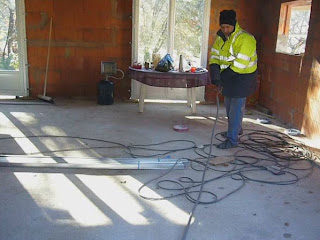

D’un coté on approvisionne en conducteurs !

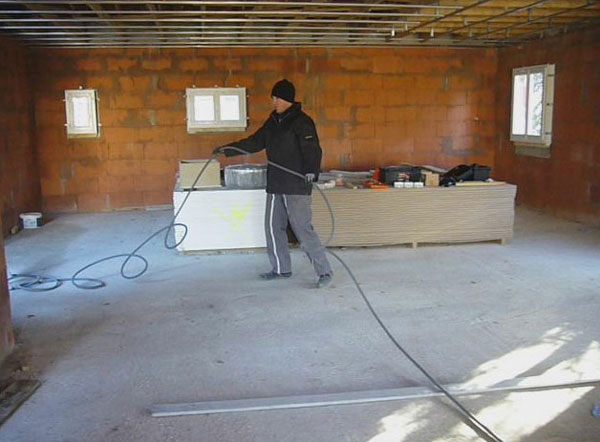

De l’autre on tire sur le fil de la gaine !



Toutes ces gaines partent de l’emplacement prévu pour le tableau général, ici dans le garage !

A  l’extrémité de chacune des gaines, un petit drapeau d’adhésif est appliqué sur lequel est inscrit un nombre ou sigle permettant de l’identifier !



Les gaines sont passées et fixées sur les entrais des fermettes !

Les boites de dérivations, sont fixées suffisamment haut pour ne pas être enfouies par la suite par le matériau d’isolation pulsé !



A lire aussi :  Mise en place des placo-plâtre phase 3

Les travaux de cette autoconstruction se faisant en famille les uns bouchent les dessous de socle des portes-fenêtres, pour les infiltrations d’eau et le courant d’air !

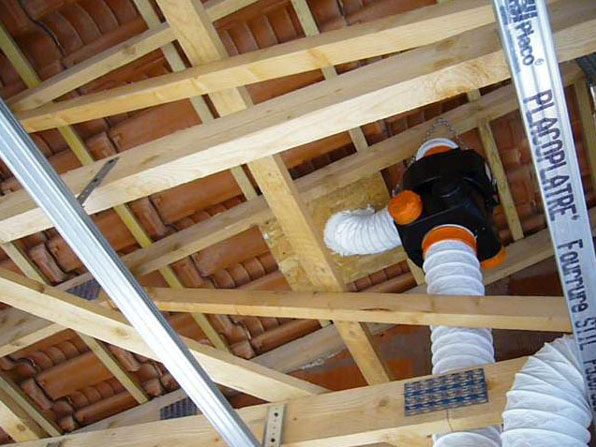

Les autres installent la VMC !

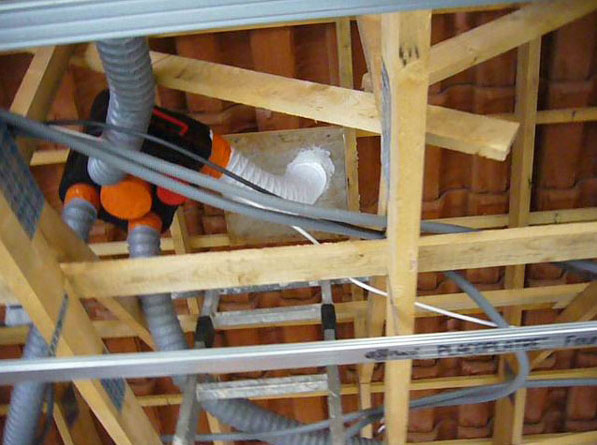

Celles qui aéreront la salle de bain et les WC gainée en 80mm !

Et celle qui aérera la cuisine, gainée en 125mm !

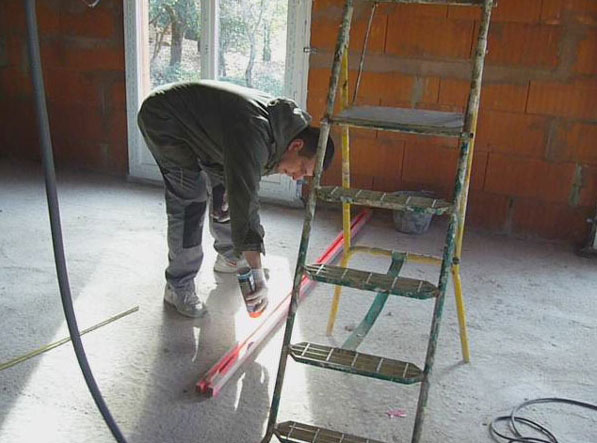

Vient ensuite le moment de tracer la disposition des pièces et donc des cloisons et des portes !



Vidéo 1 récapitulative :

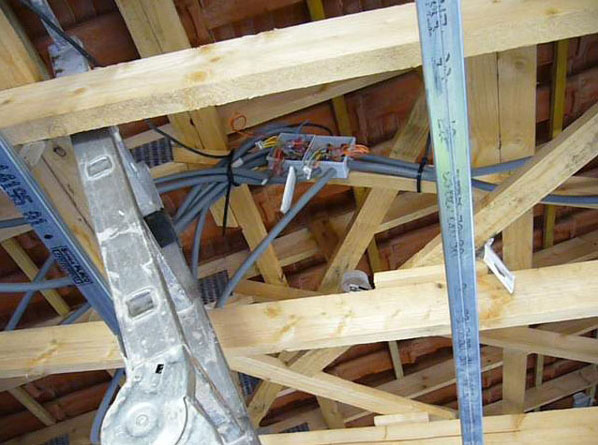

  Il est temps maintenant de faire les branchements dans les boites de dérivations !

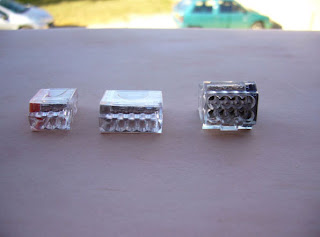

Fini les sucres de branchements bienvenue aux bornes de branchements automatiques, extrêmement pratiques et simples à utiliser, elles apportent un gain de temps considérable et permettent des branchements clairs et ordonnés  elles existent en plusieurs capacités dont voici quelques exemples :



Une petite collation s’impose avant d’attaquer fermement !



Car pour effectuer ces branchements les positions ne sont pas toujours confortables dans l’enchevêtrement des fermettes !



 Avant que les plaques de plâtre (BA13) ne soient mises en place pour effectuer le plafond,  deux petites rampes de néons sont installées dans les combles, elles permettront d’y voir plus clair si une intervention doit se faire plus tard !

 L’interrupteur de commande de ces rampes est installé à l’endroit ou se trouvera la trappe d’accès aux combles !



Vidéo 2 récapitulative:

 Prochaine étape mise en place des placo-plâtre phase 2
