Installation électrique

 Électricité

Plan de l’étage :

Je vais maintenant commencer  les installations  Électriques,.
Alors là c’est un gros morceau à exécuter !,  la première chose à faire c’est de se procurer les normes actualisées concernant les locaux d’habitation, pour une somme très modique je les ai obtenues par un organisme certifié.

Je ne connais que quelques règles de base ,à savoir :  que la tension se mesure en volts, l’intensité s’évalue en ampères, que la puissance s’évalue en watts, que pour connaître l’intensité nécessaire pour une puissance donnée il faut diviser la puissance par la tension ex : 3000 watts   = 16 ampères, car les appareillages sont                                                                                                                220 volts
classifiés 10a, 16a, 20a, 32a, 40a, 45a, 60a.
Je sais aussi que la section des conducteurs est proportionnelle à l’intensité attribuée au circuit.

Ce qu’il faut savoir:
norme d’équipement minimal:
Séjour: 1 foyer lumineux fixe, 5 prises 16a.
Chambres 1 foyer lumineux fixe,  3 prises 16a.
Cuisine: 1 foyer lumineux fixe,  6 prises 16a, 1 prise 32a.
Salle d’eau: 1 foyer lumineux fixe, 1 prise 16a.
Entrée, Dégagement:  1 foyer lumineux fixe, 1 prise 16a.
WC: 1 foyer lumineux fixe.
Cellier: 1 foyer lumineux fixe, 1 prise 16a.
Accès donnant sur l’extérieur: 1 foyer lumineux fixe à l’extérieur.
Cave ou sous-sol: 1 foyer lumineux fixe, 1 prise 16a.
Lave-vaisselle, lave-linge, sèche-linge, four et réfrigérateur- congélateur, 1 prise 16a dédié à chaque appareil.
Gaine technique du logement: 2 prises 16a.

Matériels:
gaines ou conduits, tube isolant flexible cintrable ordinaire (gris), référence ica-3321
voir diamètres en fonction du nombre de circuit à l’intérieur du conduit.

Conducteurs:
Âme en cuivre recouverte de polychlorure de vinyle, référence H07 V de section appropriée à chaque circuit.

Couleurs des conducteurs:
Phase (arrivée du courant), toutes couleurs sauf bleu clair, vert, jaune, bicolore vert/jaune.

Neutre (retour du courant), bleu clair.

Protection (terre), bicolore vert/jaune.

La première étape est de faire un plan électrique simple
Pour cela quelques normes à savoir:

1) circuit éclairage:   maximum 8 point d’utilisation par ligne, section minimale des conducteurs 1,5 mm, protection disjoncteur 16 ampères.

2) circuit prises de courant 16a,:     maximum 8 prises par ligne, section minimale des conducteurs 2,5mm, protection disjoncteur 20 ampères.

3) cuisinière, plaques de cuisson:      maximum 1 point d’utilisation  par ligne, section minimale des conducteurs 6mm, protection disjoncteur 32 ampères .

4) chauffe-eau électrique par accumulation:       maximum 1 point d’utilisation par ligne, section minimale des conducteurs 2,5mm, protection disjoncteur 20 ampères.

5) circuit spécialisé avec prise de courant 16a ( lave-linge, sèche-linge, lave-vaisselle, four, congélateur, etc……) maximum 1 point d’utilisation par ligne, section minimale des conducteurs 2,5mm, protection disjoncteur 20 ampères.

6) circuit VMC,(ventilation motorisée contrôlée ):      maximum 1 point d’utilisation par ligne, section minimale des conducteurs 1,5mm, protection disjoncteur 2 ampères.

7) circuit réseau communication ( téléphone, télévision ), une prise de chaque dans la cuisine, dans le séjour, dans la chambre.

8) les liaisons équipotentielles de mise à la terre.
Il y a deux liaisons équipotentielles à effectuer.

La liaison principale qui concerne le bâtiment et qui relie entre eux les éléments suivants, la borne principale de terre avec toutes les canalisations métalliques d’alimentation en eau, gaz, chauffage central…
lorsqu’elles proviennent de l’extérieur du bâtiment, elles doivent être reliées à leur pénétration dans le bâtiment.
voir plan ci -dessous

La liaison équipotentielle locale dans chaque salle d’eau, elle part de la borne principale de terre, relie toute les canalisations les conducteurs de mise à la terre de la salle d’eau et toutes les parties métalliques, et revient à la borne principale de terre pour fermer le circuit.

9) circuit chauffage électrique par panneaux radiant: maximum 4500 watts de puissance par circuit, section des conducteurs 2,5mm, protection disjoncteur 20 ampères.

Tous ces circuits je vais les effectuer en les amenant tous au tableau de répartition, en laissant les gaines au sol qui seront recouvertes plus tard  par le carrelage,

Je commence en partant d’un coté de l’appartement  et je déploie les lignes en éventail chacune aboutissant au  tableau de répartition que je placerai à droite de la porte d’entrée pour l’appartement du haut et à gauche de l’entrée pour l’appartement du bas.

Je vais donc faire un plan et numéroter chaque ligne en consignant  sur un cahier sa fonction.

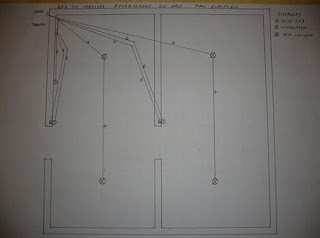

voici le plan de l’appartement du haut, il faut que fasse un autre plan pour le rez-de-chaussée.

Correspondances des lignes:
1- prise téléphone cuisine.
2- prise 16a.
3-interrupteur éclairage extérieur.
4- bouton poussoir éclairage cuisine.
5- prises 16a x 7.
6- point lumineux extérieur.
7- convecteur séjour.
8- prise TV-SAT séjour.
9- prise téléphone séjour.
10- point lumineux séjour.
11- prises 16a x  8.
12- bouton poussoir éclairage cuisine.
13- interrupteur éclairage séjour.
14- prise TV-SAT  chambre.
15- prise téléphone chambre.
16- convecteur chambre.
17- point lumineux chambre
18- bouton poussoir éclairage chambre
19- bouton poussoir éclairage chambre
20- bouton poussoir éclairage cuisine.
21- point lumineux WC.
22- interrupteur WC.
23- interrupteur salle-de-bain
24-point lumineux cuisine.
25-point lumineux salle de bain
26-ligne équipotentielle spécifique salle de bain.
27- convecteur salle de bain.
28- prises 16a  x 8
29- prise 16a lave linge
30-prise lave vaisselle
31-plaques de cuisson.
32- réfrigérateur-congélateur

Exécution des lignes.
Pour  toutes les lignes une fois installées, je laisserai une longueur suffisante  de gaines et de conducteurs a l’aplomb de l’emplacement futur du tableau de répartition, et je marquerai soigneusement à l’aide d’un feutre à encre indélébile sur un morceau de Scotch enroulé au bout du conduit  coté tableau de répartition le numéro de la ligne.

ligne 1, conduit ica diamètre 16mm, conducteur: câble téléphone
ligne 2, conduit ica diamètre 20mm, conducteurs 3 x 2,5mm, couleurs, rouge, bleu, vert/jaune.
ligne 3, conduit ica diamètre 16mm, conducteurs 3 x 1,5mm, couleurs, rouge, rouge, vert/jaune.
ligne 4, conduit ica diamètre 16mm, conducteurs 3 x 1,5mm, couleurs, noir, marron, vert/jaune.
ligne 5, conduit ica diamètre 20mm, conducteurs 3 x 2,5mm, couleurs, rouge, bleu, vert/jaune.
ligne 6, conduit ica diamètre 16mm, conducteurs 3 x 1,5mm, couleurs, rouge, bleu, vert/jaune.
ligne 7, conduit ica diamètre 20mm, conducteurs 3 x 2,5mm, couleurs, rouge, bleu, vert/jaune.
ligne 8, conduit ica diamètre 20mm, conducteur : câble tv-sat.
ligne 9, conduit ica diamètre 16mm, conducteur : câble téléphone.
ligne 10, conduit ica diamètre 16mm, conducteurs 3 x 1,5mm, couleurs, rouge, bleu, vert/jaune.
ligne 11, conduit ica diamètre 20mm, conducteurs 3 x 2,5mm, couleurs, rouge, bleu, vert/jaune.
ligne 12, conduit ica diamètre 16mm, conducteurs 3 x 1,5mm, couleurs, noir, marron, vert/jaune.
ligne 13, conduit ica diamètre 16mm, conducteurs 3 x 1,5mm, couleurs, rouge, rouge, vert/jaune.
ligne 14, conduit ica diamètre 20mm, conducteur : câble tv-sat.
ligne 15, conduit ica diamètre 16mm, conducteur : câble téléphone.
ligne 16, conduit ica diamètre 20mm, conducteurs 3 x 2,5mm, couleurs, rouge, bleu, vert/jaune.
ligne 17, conduit ica diamètre 16mm, conducteurs 3 x 1,5mm, couleurs, rouge, bleu, vert/jaune.
ligne 18 et ligne 19,
je les réunies ensembles dans un même conduit qui reliera les trois boutons poussoirs de la chambre que je brancherai en parallèle. conduit ica diamètre 16mm, conducteurs 3 x 1,5mm, couleurs, noir, marron, vert/jaune.
ligne 20, conduit ica diamètre 16mm, conducteurs 3 x 1,5mm, couleurs, noir, marron, vert/jaune.
ligne 21, conduit ica diamètre 16mm, conducteurs 3 x 1,5mm, couleurs, rouge, bleu, vert/jaune.
ligne 22, conduit ica diamètre 16mm, conducteurs 3 x 1,5mm, couleurs, rouge, rouge, vert/jaune.
ligne 23, conduit ica diamètre 16mm, conducteurs 3 x 1,5mm, couleurs, rouge, rouge, vert/jaune.
ligne 24, conduit ica diamètre 16mm, conducteurs 3 x 1,5mm, couleurs, rouge, bleu, vert/jaune.
ligne 25, conduit ica diamètre 16mm, conducteurs 3 x 1,5mm, couleurs, rouge, bleu, vert/jaune.
ligne 26, conduit ica diamètre 20mm, conducteur : 1 x 6mm, couleur, vert/jaune .
ligne 27, conduit ica diamètre 20mm, conducteurs 3 x 2,5mm, couleurs, rouge, bleu, vert/jaune.
ligne 28, conduit ica diamètre 20mm, conducteurs,3 x 2,5mm, couleurs, rouge, bleu, vert/jaune.
ligne 29, conduit ica diamètre 20mm, conducteurs 3 x 2,5mm, couleurs, rouge, bleu, vert/jaune.
ligne 30, conduit ica diamètre 20mm, conducteurs 3 x 2,5mm, couleurs, rouge, bleu, vert/jaune.
ligne 31, conduit ica diamètre 25mm,conducteurs 3 x 6mm, couleurs, rouge, bleu, vert/jaune.
ligne 32, conduit ica diamètre 20mm, conducteurs 3 x 2,5mm, couleurs, rouge, bleu, vert/jaune.

Toutes ces dispositions sont identiques pour l’appartement du bas.

Je dois maintenant avant de commencer l’installation des lignes effectuer le plan électrique du rez-de-chaussée des deux appartements (bas et haut ).

Il faut pour alimenter le rez-de-chaussée que j’installe à chaque appartement un tableau de Répartition Divisionnaire.
Ces tableaux seront alimentés par des conducteurs H07 V, de 10mm de diamètre.  3 x 10mm , rouge, bleu, vert/jaune.

L’installation des lignes se fera avec des conduits en tube isolant rigide (gris) IRL-3321.

La nature des  conducteurs  âme cuivre recouvert de polychlorure de vinyle, H07 V.

Équipement minimal, dans chaque pièce du rez-de-chaussée, un point lumineux, et une prise 16a.

Correspondances des lignes:

1- alimentation chauffe-eau, contacteur jour nuit à l’étage.
2- points lumineux intérieurs cave 1.
3- point lumineux extérieur.
4- interrupteur éclairage extérieur.
5- prise 16 a.
6- prise 16 a.
7- interrupteur éclairage cave 1.
8- points lumineux garage.
9- prise 16 a.
10- interrupteur éclairage garage.
11- ligne équipotentielle principale.
12- ligne de mise à la terre.

Exécution des lignes:
j’effectuerai toutes ces lignes en apparent .

ligne 1, conduit irl diamètre 20mm conducteurs 3 x 2,5 mm couleurs rouge, bleu, vert/jaune.
ligne 2, conduit irl diamètre 20mm conducteurs 3 x 1,5mm couleurs rouge, bleu,  vert/jaune.
ligne 3, conduit irl diamètre 20mm conducteurs 3 x 1,5mm couleurs rouge, bleu, vert/jaune.
ligne 4, conduit irl diamètre 20mm conducteurs 3 x 1,5mm couleurs rouge, noir, vert/jaune.
ligne 5, conduit irl diamètre 20mm conducteurs 3 x 2,5mm couleurs rouge, bleu, vert/jaune.
ligne 6, conduit irl diamètre 20mm conducteurs 3 x 2,5mm couleurs rouge, bleu, vert/jaune.
ligne 7, conduit irl diamètre 20mm conducteurs 3 x 1,5mm couleurs rouge, noir, vert/jaune.
ligne 8, conduit irl diamètre 20mm conducteurs 3 x 1,5mm couleurs rouge, bleu, vert/jaune.
ligne 9, conduit irl diamètre 20mm conducteurs 3 x 2,5mm couleurs rouge.bleu, vert/jaune.
ligne 10, conduit irl diamètre 20mm conducteurs 3 x 1,5mm couleurs rouge, noir, vert/jaune.
ligne 11, conduit irl diamètre 20mm conducteur 1 x 6mm couleur vert/jaune.
ligne 12, conduit irl diamètre 25mm conducteur 1 x 16mm couleur vert/jaune.

Il faut que je marque soigneusement le numéro de chaque ligne à l’arrivée au tableau divisionnaire


La nature des conduits et des conducteurs est identique au plan précédent.

Correspondances des lignes:

1- alimentation chauffe-eau, contacteur jour/nuit à l’étage.
2- interrupteur éclairage cave 2.
3- prise 16 a.
4- points lumineux cave 2.
5- interrupteur éclairage cave 3.
6- prise 16 a.
7- points lumineux cave 3.

Execution des lignes:
conditions identiques au rez de chaussée de l’appartement du bas.

ligne 1, conduit irl 20mm conducteurs 3 x 2,5mm couleurs rouge, bleu, vert/jaune.
ligne 2, conduit irl 20mm conducteurs 3 x 1,5mm couleurs rouge, noir, vert/jaune.
ligne 3, conduit irl 20mm conducteurs 3 x 2,5mm couleurs rouge, bleu, vert/jaune.
ligne 4, conduit irl 20mm conducteurs 3 x 1,5mm couleurs rouge, bleu, vert/jaune.
ligne 5, conduit irl 20mm conducteurs 3 x 1,5mm couleurs rouge, noir, vert/jaune.
ligne 6, conduit irl 20mm conducteurs 3 x 2,5mm couleurs rouge, bleu, vert/jaune.
ligne 7, conduit irl 20mm conducteurs 3 x 1,5mm couleurs rouge, bleu, vert/jaune.

Il faut que je marque soigneusement le numéro de chaque ligne à l’arrivée au tableau divisionnaire.

Avril 2008

Toutes les lignes des deux appartements à l’étage sont  installées,  je peux maintenant commencer l’installation des tableaux de répartition principaux, et commencer le cablage.

La vue de toutes ces gaines et ces conducteurs est impréssionnante, mais tout est bien marqué et repéré et il ne devrait pas il y avoir de problèmes.

je commence par l’appartement du bas , je fixe contre le mur à 1,60 mètres du sol le tableau de répartition composé de trois rails.



au dessus et au dessous je place une goulotte en pvc de même largeur que le tableau, à gauche du tableau de répartition, je place la platine qui recevra le compteur et le disjoncteur EDF, au dessus je place le coffret de communication obligatoire.

  Après avoir fixé le tableau et les coffrets je commence le câblage.

Sur le tableau il y a trois barrettes de connexion une pour le neutre et une pour la phase en haut du tableau, et la troisième en bas du tableau pour la terre, je place d’abord la ligne qui va alimenter le tableau divisionnaire au rez de chaussée, 3 conducteurs de 10mm de diamètre rouge (phase), bleu (neutre), vert/jaune (terre).

Ensuite j’alimente le rail du bas, en branchant avec des conducteurs 2 x 10mm de diamètre rouge et bleu, ou des peignes verticaux, et je  branche de façon identique à la borne de terre,  le parafoudre modulaire monobloc protégé ( le terme protégé pour ce parafoudre, signifie qu’il n’a pas besoin de disjoncteur de protection, il est munie d’une cassette dont le produit qu’elle contient en cas de surtension (foudre) va se cristalliser et provoquer une mise à la terre,  il suffit alors d’ôter la cassette pour rétablir le courant, le temps de changer la cassette).

Sur chaque rail tous les modules seront alimentés  par des peignes.

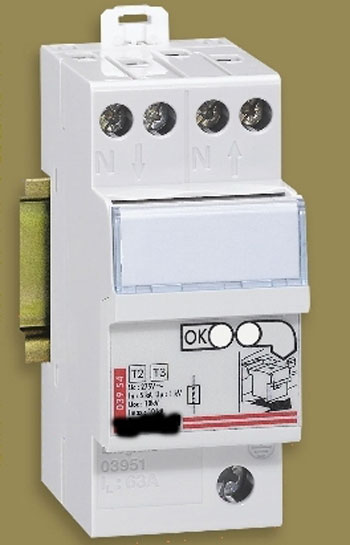

Parafoudre.

Après le parafoudre, je vais installer et câbler les disjoncteurs divisionnaires de protection des lignes, mais auparavant pour avoir une vue d’ensemble du tableau de répartition, je fais deux croquis .

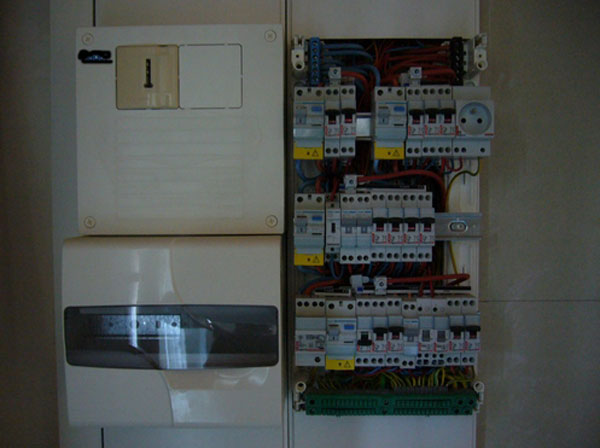

   Tableau

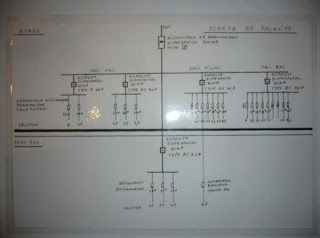

Schéma de principe


Je continue par le câblage de l’alimentation du rail du bas, je branche un interrupteur différentiel  de type AC 40 ampères 30 ma, pour protéger tous les modules de ce rail.
Les interrupteurs différentiel que j’ai choisis ont une capacité d’alimentation maximale de 40 ampères, au delà ils déclencheront, leurs fonction différentielle tarée à 30 milliampère, permet de détecter une perte d’intensité égale ou supérieure à 30 ma  en cas de mise à la terre (masse).


Sur ce rail du bas , je branche les modules de protection ( disjoncteurs divisionnaires ) des lignes suivantes:
Je branche les conducteurs sur la partie basse des disjoncteurs puisque l’alimentation se fait par le haut avec des peignes

Module n° 17 :  Parafoudre
Module n° 18 : Interrupteur différentiel 40 A 30 ma
Module n° 19 : protection  de la VMC branchement      ligne 33                               disjoncteur                           2 ampères
Module n° 20 : protection hotte aspirante branchement ligne 34                            disjoncteur                         16 ampères
Module n° 21 : protection ligne éclairage A branchement                                        disjoncteur                         16ampères
: lignes 10, 13, 24, 20, 12, 4

                                                                                   BRANCHEMENT SALON

Module n° 22 : télé-rupteur cuisine

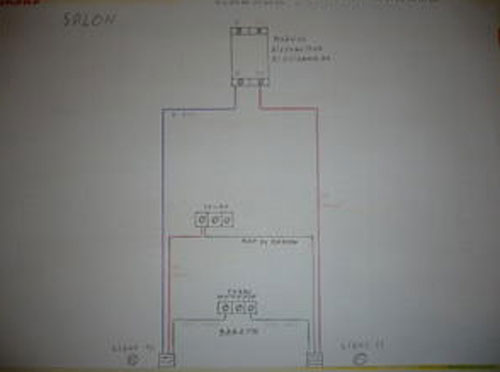

          schéma branchement télérupteur



Module n° 23 : protection ligne éclairage B : chambre, wc, salle-d’eau, extérieur,
lignes  17, 18, 19, 21, 22, 25, 23, 3, 6                                            disjoncteur                             16 ampères
Module n° 24 : télé-rupteur chambre

                                                                                 BRANCHEMENT CHAMBRE
idem schéma précédent

Module n° 25 protection convecteurs salon, chambre,
lignes  7 et  16                                                                                                                 disjoncteur                           20 ampères
Module n° 26 protection convecteur salle-d’eau ligne 27                                        disjoncteur                          20 ampères

Je continue avec le rail du milieu.

Je mets en place sur ce rail  le module n° 9 qui est un interrupteur différentiel de type AC40 A 30 ma pour protéger tous les modules qui seront posés sur ce rail, et je continue le câblage.

Module n° 10 contacteur Jour/Nuit de commande chauffe-eau
Module n° 11 protection cellule Jour/Nuit EDF                                                                                         disjoncteur   2 ampères
Module n° 12 protection cumulus chauffe-eau  ligne directe rez de chaussée                                 disjoncteur 20 ampères

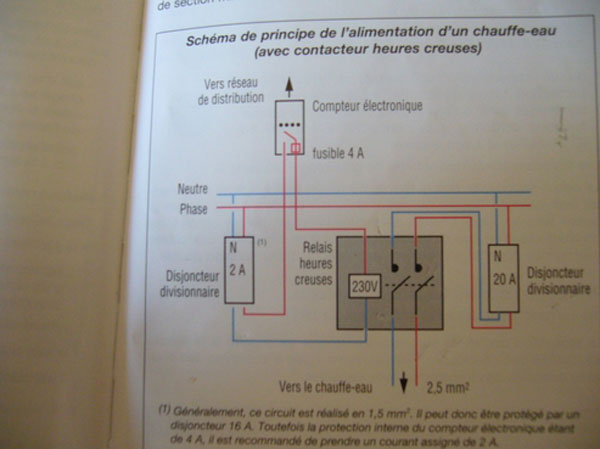

                          BRANCHEMENT CHAUFFE-EAU


Module n° 13 protection climatiseur ligne direction par combles                                                   disjoncteur 20 ampères
Module n° 14 protection ligne confort n°1= 8  prises mur est cuisine, mur est salon,
ligne 2 et 5                                                                                                      disjoncteur 20 ampères
Module n°15 protection ligne confort n°2 = 8 prises mur ouest ,nord salon, chambre
ligne 11                                                                                                            disjoncteur 20 ampères
Module n°16 protection ligne confort n°3 = 8 prises wc, salle-d’eau, couloir, plan de travail
ligne 28                                                                                                            disjoncteur 20 ampères

Je câble maintenant le rail du haut.

Je mets en place sur ce rail le Module n° 1, qui est un interrupteur différentiel de type A  40 ampères 30 milli ampères, cet appareil a  en plus de l’interrupteur différentiel de type AC, la capacité de détecter des courants résiduels à composante continue, il sera donc dédié exclusivement aux plaques de cuisson électriques et au lave linge.

Module n° 2 protection plaques de cuisson, ligne 31                                                                        disjoncteur 32 ampères
Module n° 3 protection lave linge, ligne n° 29                                                                                      disjoncteur 20 ampères

Modulen° 4, interrupteur différentiel de type AC, 40 ampères 30 milli ampères

Module n° 5 protection lave vaisselle, ligne 30                                                                                    disjoncteur 20 ampères
Module n° 6 protection réfrigérateur, ligne  32                                                                                     disjoncteur 20 ampères
Module n° 7 protection prise tableau plus alimentation coffret télécom                                          disjoncteur 20 ampères
Module n° 8 prise modulaire tableau de répartition

Mai 2008

Voila le résultat !

Cela parait compliqué mais en fait si toutes les lignes étaient bien repérées et marquées au départ il n’y a pas de problème.

A coté de la gaine technique du tableau de répartition, je mets en place une autre gaine technique, destinée à recevoir la platine du compteur et du disjoncteur différentiel principal du fournisseur d’électricité, ainsi que le coffret télécommunication.

Une fois terminé, ces deux gaines donnent un résultat correct.

Je fais l’autre appartement de façon identique.

Voici le cliché d’un tableau divisionnaire du rez de chaussée avec la borne et la barrette de terre.




Avant de faire contrôler les installations électrique par le Consuel, je mets en place tout les appareillages:

interrupteurs, prises, bouton poussoir.

Les points lumineux avec la douille réglementaire.




Dan51


×
