Installation de la plomberie (Phase 1)

Le temps est venu de penser à l’installation des sanitaires et de la plomberie.
Pour le moment, la pose des conduits en PER (Polyéthylène Réticulé haute densité) au sol, n’est pas d’actualité. Nous préférons attendre que toutes les gaines électriques soient en place pour commencer à les installer.

Nous allons dans un premier temps préparer l’installation du receveur de la douche « à l’Italienne ».
Ce receveur est en mousse de polystyrène extrudé dont les dimensions sont : 90 X 180cm.

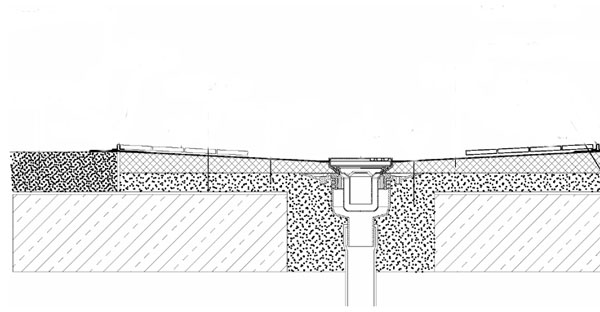

L’avantage de ce type de matériel est qu’il est prêt à être carrelé, sa surface supérieure est façonnée en entonnoir des quatre angles vers le siphon. Il suffira de tracer au sol son emplacement exact et d’attendre que le carrelage au sol de la salle de bain soit terminé, car c’est lui qui indiquera la hauteur du lit de mortier maigre sur lequel sera posé le receveur, comme indiqué sur ce croquis:

Par la suite il sera carrelé avec des plaques de ce type:

L’écoulement étant vertical, il faut donc percer le trou par lequel le conduit d’évacuation passera pour être ensuite acheminé dans le vide sanitaire jusqu’à la fosse septique.

Le WC sera de type « suspendu », étant donné qu’il sera fixé sur un mur de brique pourvu d’une épaisse isolation (BA13 + Polystyrène), il est nécessaire de le poser avec un châssis.

La fixation se fait à l’aide de chevilles suffisamment longues pour traverser l’isolation.
Schéma d’installation :

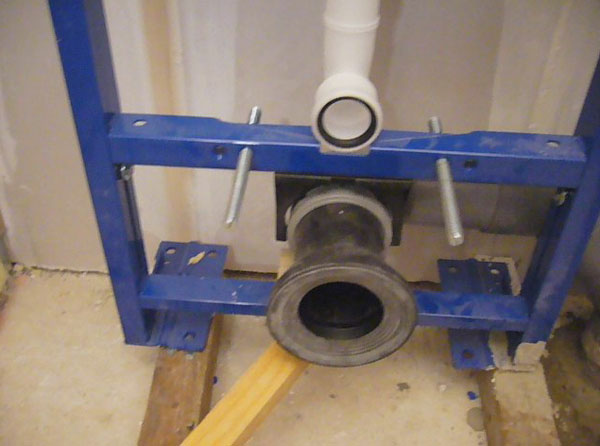

Le châssis est posé au sol sur des cales respectant la réservation en hauteur pour le carrelage.

L’évacuation est installée ainsi que le départ de l’aération « fosse septique ».

Vidéo récapitulative :

×
