Faire un Tiroir de rangement pour Lit évolutif

  • 5 min read

Ce tiroir est très pratique, il se loge sous le Lit et peut contenir une quantité impressionnante d’objet divers !

Son prix dans le commerce est  malheureusement souvent  dissuasif, c’est pour cette raison que j’ai entrepris dans fabriquer un moi-même !

Voici quelques explications pour vous démontrer comment j’ai procédé.

Pour commencer j’ai fait un petit croquis conforme aux dimensions imposées par l’espace sous le Lit :

J’aurai donc besoin de cinq éléments principaux :

– 2 morceaux de sapin panneauté de 131cm x 18cm x 2cm– 2 morceaux de sapin panneauté de 64cm x 18cm x 2cm
– 1 plaque de contre plaqué de 127cm x 92cm x 12mm

Je me suis donc procuré ces éléments au Comptoir du Bois :





Je me suis procuré également les différents éléments de visserie :

– des vis tête ronde de 3,5mm de diamètre et 13mm de longueur– des vis tête fraisée de 5mm de diamètre et 40mm de longueur– des vis tête fraisée de 3,5mm de diamètre et 16mm de longueur– des cache vis– des petites équerres angle droit de 50mm de coté

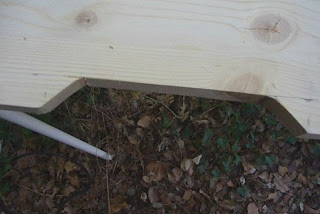

Je prends donc maintenant un des grands morceaux de sapin sur lequel je vais tracer et découper à la scie sauteuse des encoches de préhension.





Ensuite je fixe sur chacun des deux grands morceaux de sapin trois équerres selon le schéma suivant (le haut des équerres se trouve à 62mm de l’arête du bas):







J’exécute la même opération sur les deux petits morceaux de sapin, avec seulement deux équerres sur chacun d’eux:





Je peux maintenant procéder au montage, je fixe les quatre panneaux de sapin sur le contre plaqué :



Je trace l’emplacement des équerres, je les présente et je fais un petit avant trou de un ou deux millimètres de profondeur avec une mèche de 2mm de diamètre :

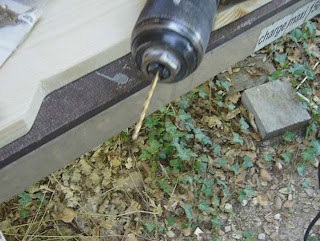

Lorsque tous les panneaux sont fixé au contre plaqué, je visse les deux grands panneaux de sapin par deux vis de 5mm x 40mm sur la tranche des petits panneaux, je perce d’abord dans l’angle sur 4cm de profondeur environ avec la mèche de 2mm, en m’assurant que les panneaux  sont bien positionnés, puis avant de visser je fraise l’emplacement de la tête de vis avec une mèche de 10mm de diamètre :



Puis je les visse :

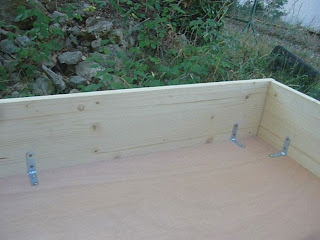

Je vais ensuite placer une troisième équerre dans chaque angle pour consolider et assurer plus de robustesse et de résistance lors des déplacements du tiroir chargé:





Maintenant c’est la dernière opération, qui consiste à mettre en place les roulettes sous le fond du tiroir:





Je trace leurs emplacements :





Et je les fixe:



Voilà c’est terminé !



Matériel utilisé: Scie sauteuse, Tournevis ou visseuse, équerres et crayon, mètre à ruban, perceuse, mèche 2mm et 10mm, ponceuse delta,

Coût de l’opération:       Bois et contre plaqué      57 €

                                   Visserie, équerres &
                                            Roulettes                14 €
                                                                      ____________
                                                            Total       71 €

     Vidéo récapitulative :




Dan51
