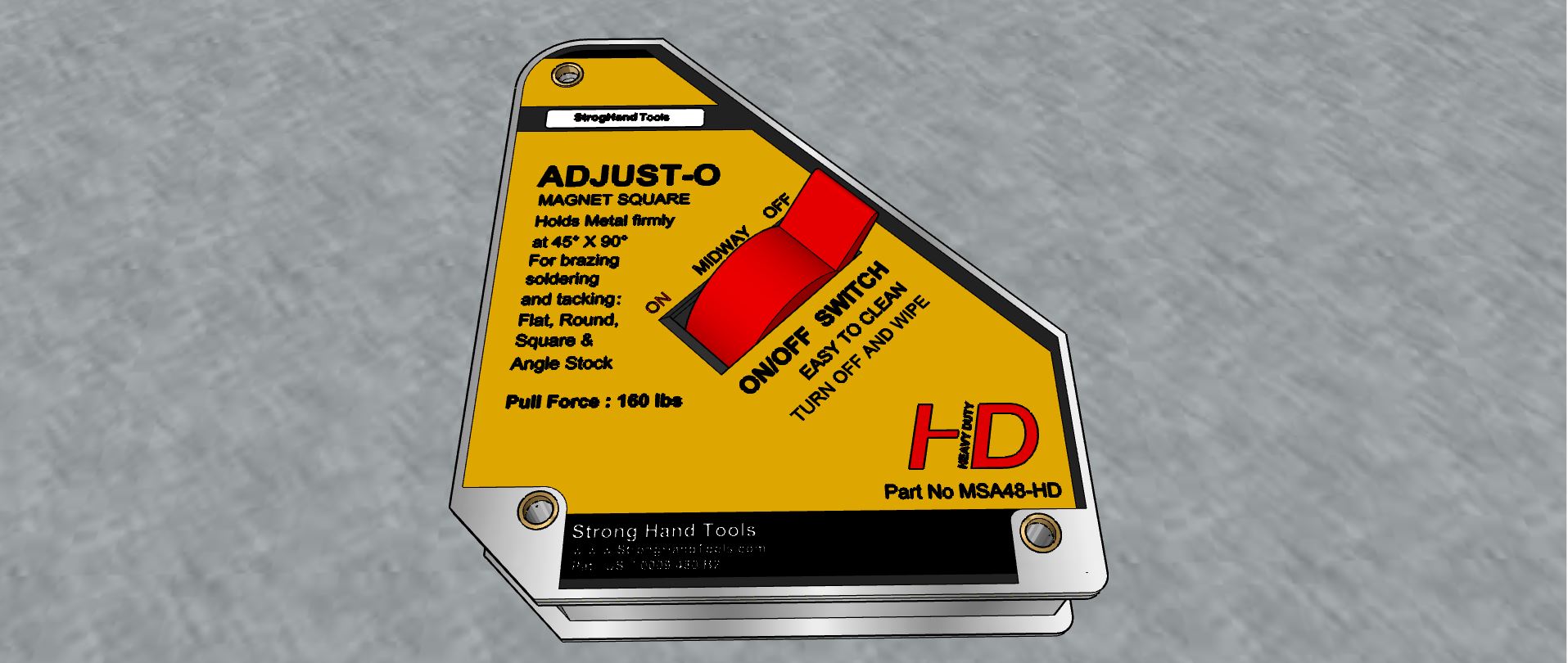

Équerre Magnétique avec interrupteur

Cette équerre magnétique est un outil idéal pour la ferronnerie, la chaudronnerie ou toute activité concernant le travail du fer. Elle a de plus la particularité de pouvoir annuler et réactiver à la demande l’attraction des aimants qu’elle contient à l’aide de l’interrupteur présent sur sa face avant.

[winamaz asin= »B000VH804A » template= »horizontal »]

C’est en manœuvrant ce bouton interrupteur que l’on active en « position ON »ou désactive en « position OFF » l’action des aimants.

Interrupteur de l'équerre magnétique
Interrupteur de l’équerre magnétique

Maintient toutes pièces à 90° ou 45°

Cette équerre permet un maintien fiable des pièces à braser ou à souder.
Que ce soit :

  • des tubes ronds
Tubes ronds maintenus par l'équerre
Tubes ronds maintenus par l’équerre
Fers plats maintenus par l'équerre
Fers plats maintenus par l’équerre
  • ou bien encore des tubes carrés
Tubes carrés maintenus par l'éqeurre
Tubes carrés maintenus par l’éqeurre

Tous ces éléments peuvent être positionnés à un angle de 90° ou à un angle de 45°.

Équerre magnétique angle 45°
Équerre magnétique angle 45°

Un maintient et une force de traction impressionnante

Cette équerre magnétique fait vraiment office de troisième main. Je vous assure qu’elle se rend vite indispensable. Le fait de pouvoir activer/désactiver la force d’attraction magnétique permet de

  • finement régler les pièces métal à assembler avant d’activer l’équerre,
  • maintenir avec une force incroyable les pièces métal entre elles (75 kg de puissance pour le modèle que je vous présente)
  • nettoyer facilement cette équerre des diverses limailles de fer car il suffit alors de désactiver les aimants !
Ici elle maintient une pièce à souder
Ici elle maintient une pièce à souder
Situation plus périlleuse, elle maintient ce cadre pourtant lourd et instable !
Situation plus périlleuse, elle maintient ce cadre pourtant lourd et instable !

Cette équerre magnétique, se décline en plusieurs modèles qui possèdent chacun une force de traction différente. Le modèle que je vous présente ici est l’équerre Strong Hand MSA48-HD de 75 kg de force de traction.

En option, sont proposés 3 petits plots qui permettent d’ajouter un troisième axe de traction magnétique. Ils s’adaptent à tous les modèles:

3 petits plots en option
3 petits plots en option

Les boulons se placent dans les orifices prévus à cet effet.

Emplacement des boulons
Emplacement des boulons

Il suffit ensuite de visser les plots sur l’autre face de l’équerre.

Les plots se vissent sur l'autre face de l'équerre
Les plots se vissent sur l’autre face de l’équerre

Ce dispositif permet donc d’avoir trois axes de traction, le premier entre la plaque de fer de l’établi de soudage et un des côtés de l’équerre.

Le deuxième entre l’élément à maintenir et le second côté de l’équerre:

Et le troisième entre un deuxième élément et les plots, cependant leur pouvoir de traction est moins important que les côtés de l’équerre, mais il est largement suffisant pour des pièces de métal d’un poids moyen.

Voici leurs caractéristiques:

Conclusion

Avec ou sans plots, cette équerre magnétique à interrupteur fait gagner un temps considérable par sa simplicité de mise en oeuvre et sa puissance de maintien des éléments à braser ou à souder.
Une fois qu’on l’a utilisé, sincèrement on ne peux plus s’en passer !
