Dans une installation domestique, le disjoncteur différentiel 30 mA est un élément essentiel de sécurité. Il protège les personnes contre les électrocutions en coupant automatiquement le courant lorsqu’une fuite dépasse environ 30 milliampères. Cependant, il arrive qu’un différentiel se déclenche “sans raison apparente”. Dans ce cas, l’outil idéal pour identifier la cause est la pince ampèremétrique spéciale courant de fuite, aussi appelée pince fugi-mètre.
- Courant de fuite haute résolution : jusqu’à 100 μA AC · Affichage LCD 3,5 chiffres (comptage 1999) · Rétroéclairage blanc LED · Ouverture de mâchoire 3,05 cm · CAT II 600 V
- Les pinces ampèremétriques peuvent détecter et mesurer ces courants, sans qu’il soit nécessaire de débrancher le câble ou d’interrompre le circuit

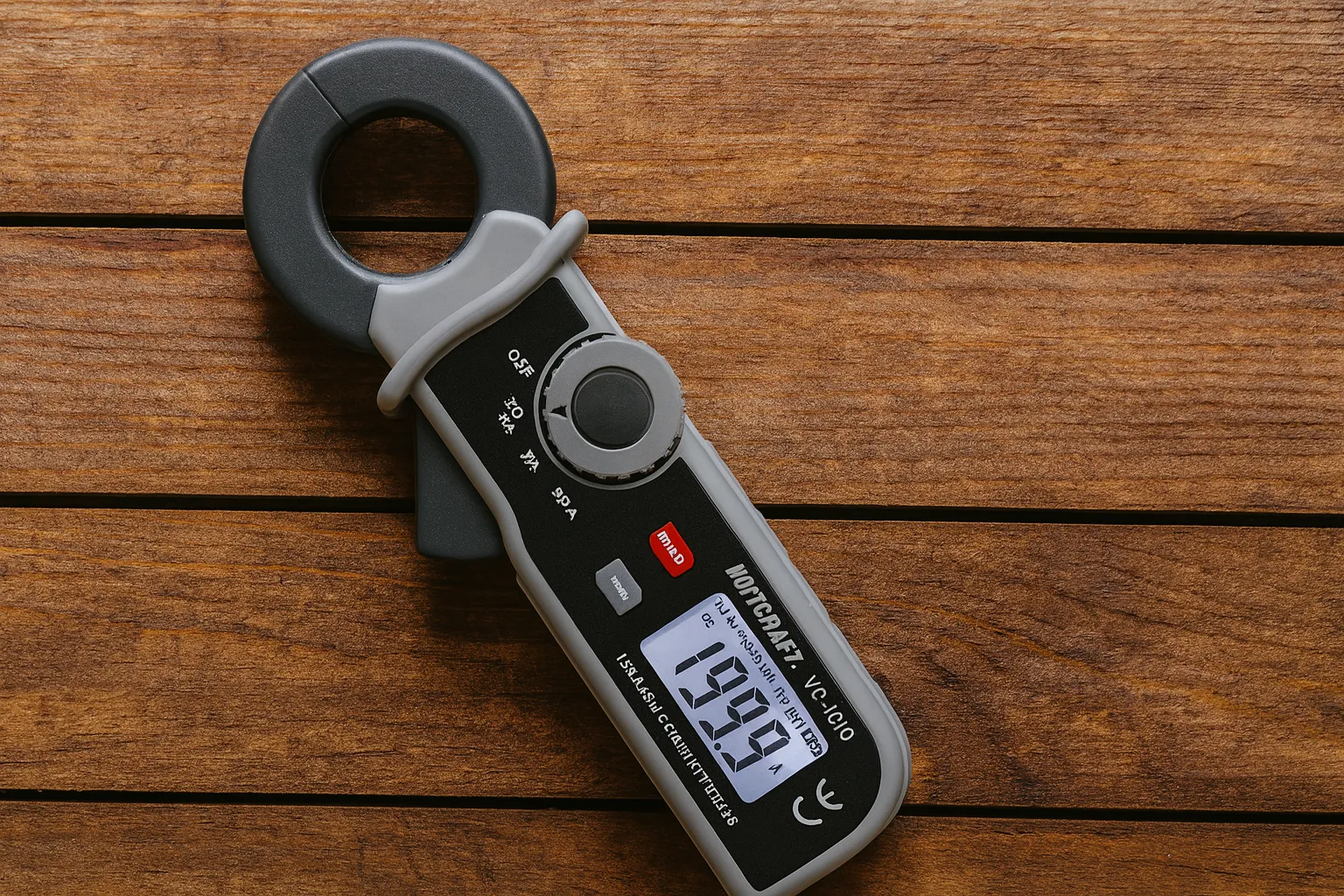

- Mesure fiable du courant de fuite Le VOLTCRAFT VC-1310 avec ouverture de mâchoire de 3,05 cm peut être glissé dans une poche de pantalon
- Il est homologué CAT II 600 V et détecte les courants de fuite à partir de 100 μA AC
- L’écran LCD 3-1/2 digits dispose de 1999 points, d’un rétroéclairage LED blanc et d’une fonction de maintien des données pour geler et lire plus facilement les résultats de mesure
1. Le rôle de la pince de courant de fuite
Une pince classique mesure de grands courants (ampères, dizaines d’ampères).
Une pince de fuite, elle, est capable de détecter des courants extrêmement faibles (quelques milliampères, parfois même quelques microampères).
C’est précisément dans cette zone de mesure que se situent les fuites qui font déclencher un différentiel 30 mA.
- Vérifier si une fuite existe sur un circuit particulier.
- Contrôler si plusieurs petites fuites s’additionnent pour atteindre le seuil des 30 mA.
- Identifier quel appareil ou quelle partie de l’installation provoque le déclenchement.
2. Principe de fonctionnement
Le différentiel compare en permanence le courant qui entre par la phase et celui qui ressort par le neutre :
- Si les deux sont égaux → tout va bien.
- Si une différence apparaît (par exemple une fuite de 15 mA vers la terre), le différentiel additionne ces pertes et déclenche dès que la limite est atteinte.
La pince agit comme un capteur qui entoure un conducteur. Elle mesure la petite différence de courant qui s’échappe au lieu de revenir par le neutre.
3. Où placer la pince pour les mesures ?
a) Pour contrôler une fuite globale sur un circuit
- Entourer à la fois la phase et le neutre du circuit testé.
- Si tout le courant revient normalement → la pince affiche zéro.
- Si une partie “fuit” vers la terre → la pince affiche la valeur de la fuite (exemple : 12 mA).
👉 C’est la méthode pour savoir si un circuit contribue au déclenchement du différentiel.
b) Pour contrôler un seul conducteur
- Si tu entoures seulement la phase (ou seulement le neutre), la pince indiquera l’intensité totale qui circule dans ce fil.
- Ce n’est pas la bonne méthode pour chercher une fuite différentielle, mais cela peut servir à mesurer la charge d’un appareil.
c) Pour contrôler plusieurs circuits en même temps
- Si tu pinces tous les conducteurs (phases + neutres) qui partent d’un différentiel → tu verras la somme des fuites de l’ensemble de l’installation protégée par ce différentiel.
- Si la valeur dépasse ~15-20 mA, cela explique pourquoi ton différentiel 30 mA saute, surtout si une petite fuite supplémentaire apparaît ponctuellement (exemple : lave-linge en chauffe).
4. Méthode pratique pas à pas
- Préparer la pince
Mettre la pince en mode “courant de fuite” (mA AC). Vérifier que la résolution permet de lire au moins 0,1 ou 1 mA. - Mesurer au niveau du départ différentiel
Ouvrir la pince autour du câble (phase + neutre ensemble). Relever la valeur. Exemple : si tu lis 25 mA → il suffit d’un petit courant supplémentaire pour faire déclencher le différentiel. - Tester circuit par circuit
Couper tous les disjoncteurs divisionnaires. Les réenclencher un par un, en mesurant à chaque fois la fuite du circuit. Le circuit qui ajoute significativement des milliampères est le suspect. - Isoler l’appareil en cause
Sur le circuit identifié, débrancher les appareils et les rebrancher un à un. Relever la fuite associée à chacun.
Exemple : chauffe-eau = 10 mA, congélateur = 7 mA, lave-linge = 8 mA → total ≈ 25 mA. Ajoute une petite humidité, et le différentiel saute.
5. Interpréter les mesures
- Moins de 5 mA sur l’ensemble d’un circuit → généralement normal.
- Entre 5 et 15 mA → tolérable, mais à surveiller.
- Au-delà de 15-20 mA → cela explique les déclenchements fréquents d’un différentiel 30 mA.
- Valeur instable ou fluctuante → fuite intermittente (souvent humidité ou appareil électronique).
6. Limites et précautions
- Une pince de fuite n’est pas un appareil miracle : elle détecte le courant, mais n’indique pas où exactement se situe la fuite.
- Toujours travailler hors tension quand on manipule les câbles dans le tableau.
- Vérifier la catégorie de sécurité (CAT II, CAT III, CAT IV) adaptée à l’endroit où l’on mesure.
- Ne pas confondre la mesure de fuite (phase + neutre ensemble) avec la mesure de charge (phase seule).
Conclusion
La pince ampèremétrique de courant de fuite est un outil pédagogique et pratique pour comprendre pourquoi un différentiel 30 mA se déclenche. En entourant phase + neutre d’un même circuit, on mesure directement la fuite vers la terre. En répétant la mesure circuit par circuit, puis appareil par appareil, on identifie facilement si une fuite isolée est en cause, ou si plusieurs petites fuites s’additionnent pour atteindre la limite de déclenchement. C’est une méthode sûre, efficace et accessible, qui permet d’éviter les remplacements inutiles de disjoncteur et d’orienter les réparations là où elles sont réellement nécessaires.
