Comment utiliser un raccord rapide automatique en plomberie ?

  • 5 min read

Nous allons voir dans cet article quels sont les différentes types de raccords rapides en plomberie cuivre. Et nous nous attarderons sur les caractéristiques du raccord rapide tectite et nous verrons comment l’utiliser.

▶ Les types de raccords rapides cuivre

Il existe 3 principaux types de raccords rapides en plomberie cuivre. sont proposés sur le marché.

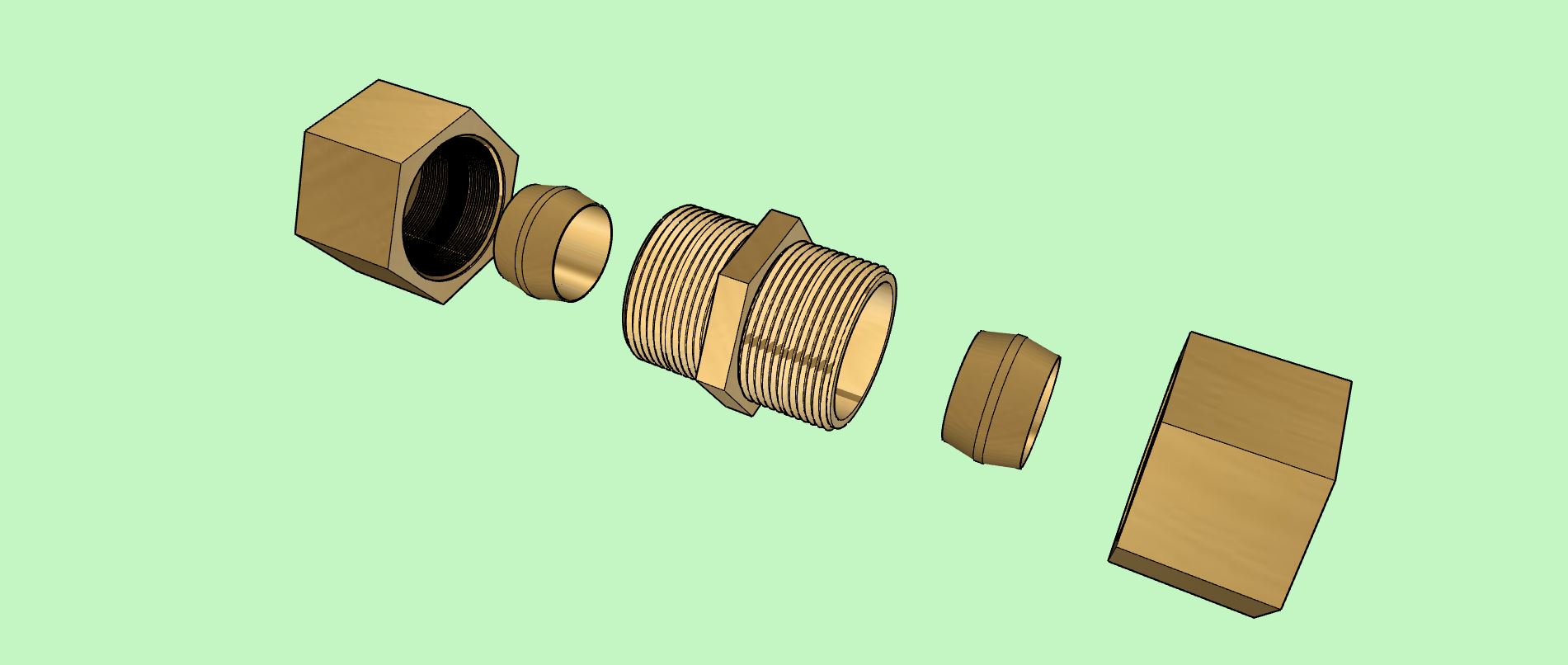

Le raccord à compression olives

Raccord à compression olives
Raccord à compression olives
Meilleure Vente n° 1
Boutté 3117243 Raccord bicône laiton mâle 15x21 Tube Ø14
Boutté 3117243 Raccord bicône laiton mâle 15×21 Tube Ø14
Matière : Laiton; Dimensions de l’emballage de l’article : 2.6 x 2.6 x 3.1 cm; Utilisation : liquides (interdit pour le gaz)
4,11 EUR Amazon Prime
Meilleure Vente n° 2
Boutté 3117212 Raccord bicône laiton mâle 12x17 Tube Ø12
Boutté 3117212 Raccord bicône laiton mâle 12×17 Tube Ø12
Utilisation : liquides (interdit pour le gaz); Pression d’utilisation : 5 bars
2,60 EUR Amazon Prime

Lien rémunéré par Amazon, dernière mise à jour le 2024-05-22 . En tant que Partenaire Amazon, je réalise un bénéfice sur les achats remplissant les conditions requises.

Le raccord Américain également appelé Gripp

Vue éclatée raccord Américain
Vue éclatée raccord Américain
Meilleure Vente n° 1
Raccord joint mixte (a Visser) pour Tube Cuivre Jonction Egale Ø14 NOYON & THIEBAULT
Raccord joint mixte (a Visser) pour Tube Cuivre Jonction Egale Ø14 NOYON & THIEBAULT
Compatible Eau Potable; Installation sur tube cuivre en barre ou couronne; Raccord fabriqué en laiton, matériau robuste, recyclable et durable
8,80 EUR
Meilleure Vente n° 2
Boutté 3139436 Raccord laiton instantané mâle 12x17 Tube Ø10
Boutté 3139436 Raccord laiton instantané mâle 12×17 Tube Ø10
Dimensions des colis d’articles : 2.5 x 2 x 2.2 cm; Poids du colis de l’article : 0.07 livres
3,52 EUR Amazon Prime

Lien rémunéré par Amazon, dernière mise à jour le 2024-05-22 . En tant que Partenaire Amazon, je réalise un bénéfice sur les achats remplissant les conditions requises.

Et enfin celui dont il est question dans cet article le raccord automatique Tectite.

Raccord Tectite droit égal
Raccord Tectite droit égal

▶ Le raccord automatique Tectite

Meilleure Vente n° 1
SOMATHERM FOR YOU - Manchon laiton égal à clipser pour tubes cuivre ou PER ou Multicouche Ø14
SOMATHERM FOR YOU – Manchon laiton égal à clipser pour tubes cuivre ou PER ou Multicouche Ø14
Application pour tube cuivre, PER et Multicouche; Pour tubes cuivre, PER ou multicouche de diamètre 14 mm.
7,59 EUR Amazon Prime
PromoMeilleure Vente n° 2
SOMATHERM FOR YOU - PUSHFIT 14 Bouchon Laiton à Clipser pour Tubes cuivre ou per ou Multicouche Ø14
SOMATHERM FOR YOU – PUSHFIT 14 Bouchon Laiton à Clipser pour Tubes cuivre ou per ou Multicouche Ø14
Pour tubes cuivre, PER ou multicouche de diamètre 14 mm.; Pression max. d’utilisation : 4 bars Température max. d’utilisation : 90°C
3,25 EUR Amazon Prime

Lien rémunéré par Amazon, dernière mise à jour le 2024-05-22 . En tant que Partenaire Amazon, je réalise un bénéfice sur les achats remplissant les conditions requises.

Ce raccord se décline en plomberie dans tous les diamètres courants, en eau potable, en chauffage et en climatisation, eau chaude, eau froide, dans tous les types d’assemblages raccord droits, coudés, en T, etc.

Echantillon de raccords Tectite
Echantillon de raccords Tectite

Il peut être utilisé selon les modèles, aussi bien sur du tube cuivre écroui ou recuit, du tube PER, et dans des cas particuliers sur tube acier électrozingué.

Echantillon différents éléments de tuyauterie
Echantillon différents éléments de tuyauterie

✅ Description du raccord Tectite

Eléments composant les raccords tectite (voir schéma ci-dessous) :

  • En 1, un corps de métal (cuivre, laiton ou acier électrozingué)
  • En 2, un anneau de butée des tuyaux insérés
  • En 3, un joint torique assurant l’étanchéité
  • En 4, une bague de guidage des tuyaux insérés
  • En 5, un anneau en acier robuste, équipé de dents qui enserrent et pénètrent suffisamment dans  le corps du tuyau employé pour le bloquer et interdire son retrait.
  • Et en 6, une bague coulissante, qui par une action de poussée sur les dents de l’anneau dentelé, permet de dégager et effectuer le retrait du tuyau inséré dans le raccord.
Schéma composition raccord Tectite
Schéma composition raccord Tectite

✅ Raccordement du raccord Tectite

Comme pour tout raccordement en plomberie, les éléments de tuyauterie nécessitent d’êtres sectionnés proprement, car la surface de coupe, doit être nette et bien droite, pour cela un coupe-tube est indispensable.

Coupe tube cuivre 2
Coupe tube cuivre 2

Ceci fait, aucun vissage à effectuer.
Il me suffit d’introduire les deux éléments de tuyauterie dans le raccord. Je pousse vers le centre du raccord, en tournant légèrement jusqu’à entendre un clic. Le raccord est alors en place, il est étanche et résistant à l’arrachement.

A lire aussi :  Quelle est la Différence entre la Pression et le Débit ?

Pour faire une bonne vérification, je teste le raccord en le maintenant fermement et en tirant fortement sur les éléments de tuyauterie.

Enclenchement des éléments de tuyauterie
Enclenchement des éléments de tuyauterie

✅ Démonter un raccord Tectite

Les raccords Tectite sont démontables ce qui permet de réaliser des installations provisoires et modulables. Le démontage s’effectue selon les modèles et la dimension du raccord soit avec une pince spéciale, très pratique.

Pince démontage raccord Tectite
Pince démontage raccord Tectite

Ou bien avec  un clip spécifique.

Clip démontage raccord Tectite
Clip démontage raccord Tectite

Il faut donc  quel que ce soit le choix entre ces deux outils, qu’il soit adapté au diamètre de l’élément de tuyauterie et donc du raccord employé.

Le démontage à l’aide du clip est facile. On pose le clip sur le tuyau puis en maintenant fermement le raccord, je pousse fortement la bague de démontage vers le centre du raccord. Celle-ci va alors exercer une poussée sur les dents, ce qui permet le retrait du tuyau.

Démontage raccord Tectite
Démontage raccord Tectite

Ce type de raccord a encore un avantage. En effet, certains modèles (à bien le vérifier avant l’utilisation), peuvent raccorder par exemple un tuyau de cuivre et un tuyau PER.
Cependant, il n’est jamais possible de raccorder avec un tuyau multicouche !

Pour l’utiliser sur du PER, il faut introduire dans le tuyau PER un insert spécial tectite. Cet insert est adapté au diamètre du tuyau et permet un bon maintien par la bague dentelée. Ce qui évite au tuyau PER de se déformer, notamment en présence d’eau chaude.

Insert spécial Tectite
Insert spécial Tectite
Insert Tectite en place
Insert Tectite en place

Le raccordement ensuite s’effectue de la même façon sans problème.

Raccordement mixte
Raccordement mixte
