Vous souhaitez commander un éclairage depuis deux endroits différents ? Le câblage va-et-vient est la solution incontournable. Dans ce guide complet, découvrez pas à pas comment réaliser le branchement d’un interrupteur va-et-vient dans une boîte de dérivation, en respectant scrupuleusement la norme NF C 15-100.

Qu’est-ce qu’un circuit va-et-vient ?

Un circuit va-et-vient permet d’allumer ou d’éteindre un même point lumineux depuis deux interrupteurs distincts. C’est le montage typique utilisé en haut et en bas d’un escalier, ou à l’entrée et à la sortie d’un couloir.

📖 Définition

Le principe repose sur deux interrupteurs à trois bornes (une phase + deux navettes) reliés entre eux par deux conducteurs appelés navettes. Chaque interrupteur peut basculer le circuit, indépendamment de la position de l’autre.


Schéma de principe d'un circuit va-et-vient électrique
Schéma de principe d’un circuit va-et-vient avec boîte de dérivation

Matériel nécessaire selon la norme NF C 15-100

Avant de commencer le câblage, assurez-vous de disposer de l’équipement conforme aux normes en vigueur. Que l’installation soit en apparent ou en encastré, les composants et la méthode de raccordement restent identiques.

🔌 Protection : disjoncteur 10A et différentiel 30 mA

Tout circuit d’éclairage doit être protégé en amont par deux dispositifs cumulatifs :

⚙️ Disjoncteur différentiel 30 mA

Protège les personnes contre les fuites de courant. Obligatoire en tête de tableau pour toute l’installation.

⚙️ Disjoncteur divisionnaire 10 A

Protège le circuit éclairage contre les surcharges et courts-circuits. Calibre obligatoire pour la section 1,5 mm².


Disjoncteur divisionnaire 10 ampères pour circuit éclairage
Disjoncteur divisionnaire 10 A, protection obligatoire du circuit éclairage

🔶 Conducteurs : section 1,5 mm² et codes couleurs

La section des conducteurs d’un circuit d’éclairage est fixée à 1,5 mm² par la norme. Pour le va-et-vient, vous utiliserez les couleurs suivantes afin d’identifier chaque conducteur sans ambiguïté :

Code couleur des conducteurs pour le va-et-vient

Rouge : Phase (ligne d’alimentation + retour lumineux)
Bleu : Neutre
Violet : Navette 1
Orange : Navette 2
Noir : Retour interrupteur N°2 vers luminaire
Vert/Jaune : Terre (obligatoire)

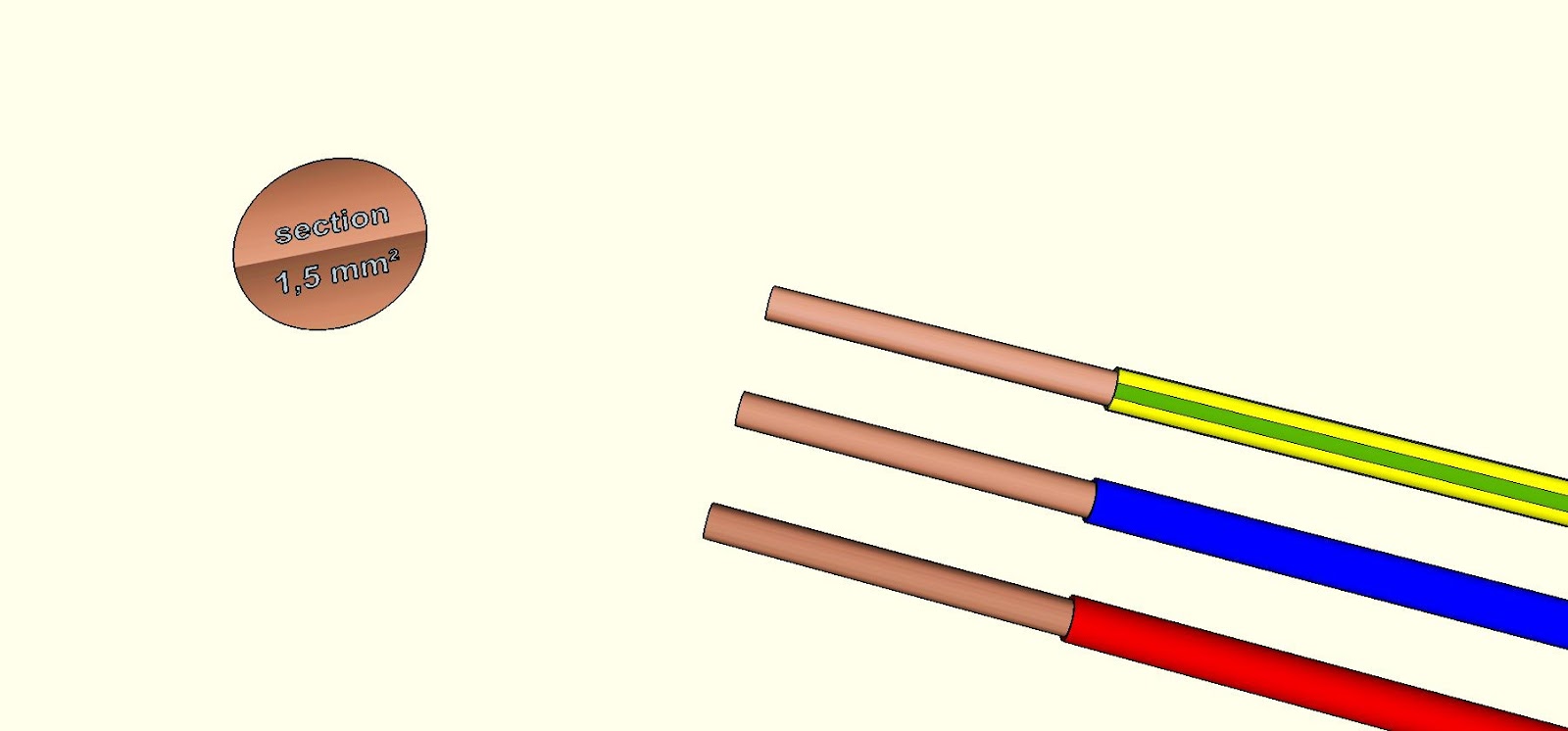

Section de câble 1,5 mm² pour circuit éclairage
Conducteur 1,5 mm², section réglementaire pour tout circuit d’éclairage

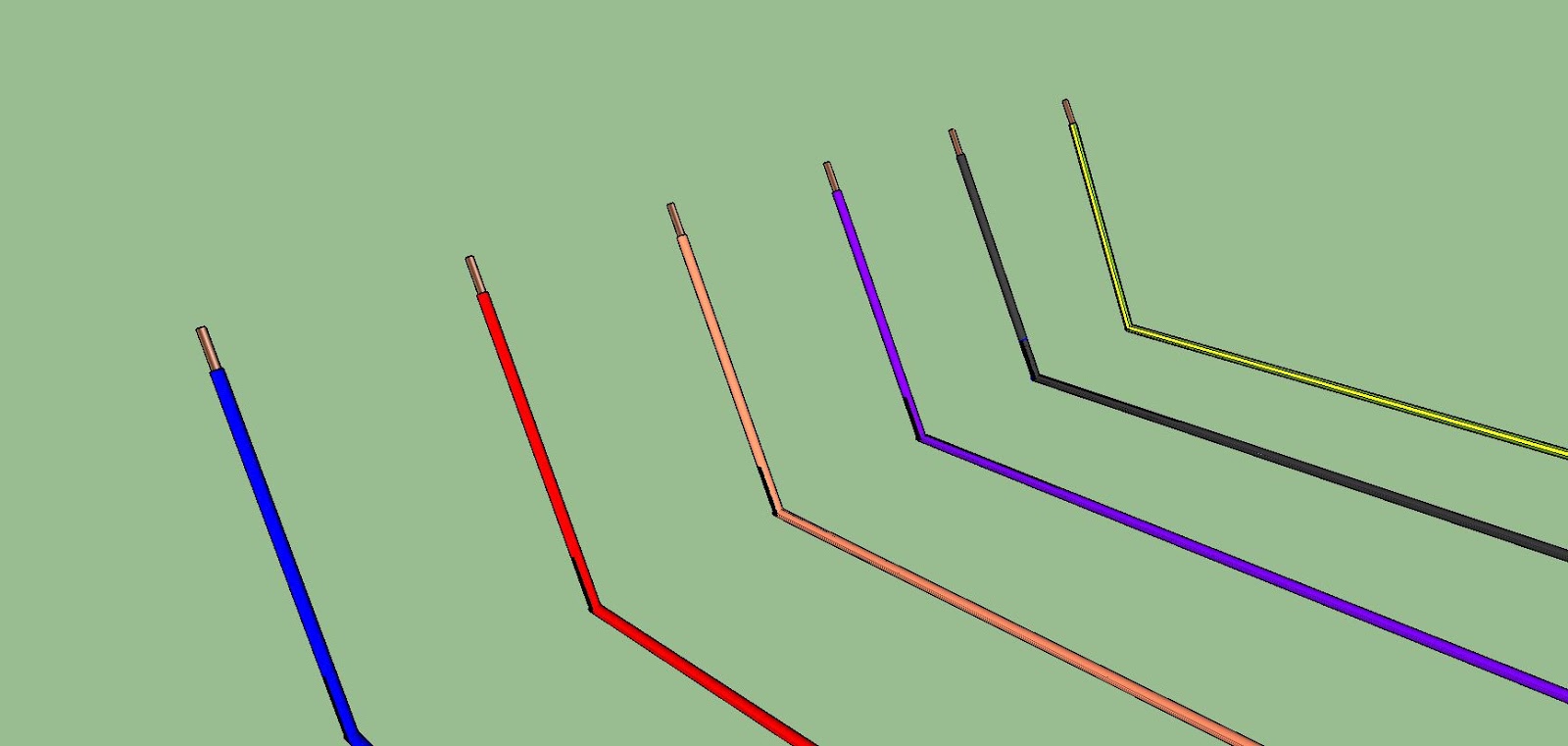

Ensemble des conducteurs colorés utilisés dans un va-et-vient
Vue d’ensemble des conducteurs de couleurs nécessaires au montage va-et-vient

Comment câbler un va-et-vient étape par étape

Les connexions se réalisent dans la boîte de dérivation, à l’aide de bornes automatiques (Wago ou équivalent), bien plus fiables que les anciens dominos ou sucres. Voici la procédure complète, conducteur par conducteur.

2

Interrupteurs va-et-vient

4

Conducteurs par interrupteur

2

Navettes à créer

2200 W

Charge max du circuit

🔴 Étape 1 : Identifier les conducteurs arrivant en boîte de dérivation

Dans la boîte de dérivation, vous retrouverez quatre faisceaux de conducteurs :

  • Ligne d’alimentation : Rouge (phase), Bleu (neutre), Vert/Jaune (terre)
  • 🔌 Interrupteur N°1 : Rouge, Vert/Jaune, Violet, Orange
  • 🔌 Interrupteur N°2 : Noir, Orange, Violet, Vert/Jaune
  • 💡 Point lumineux : Rouge, Bleu, Vert/Jaune

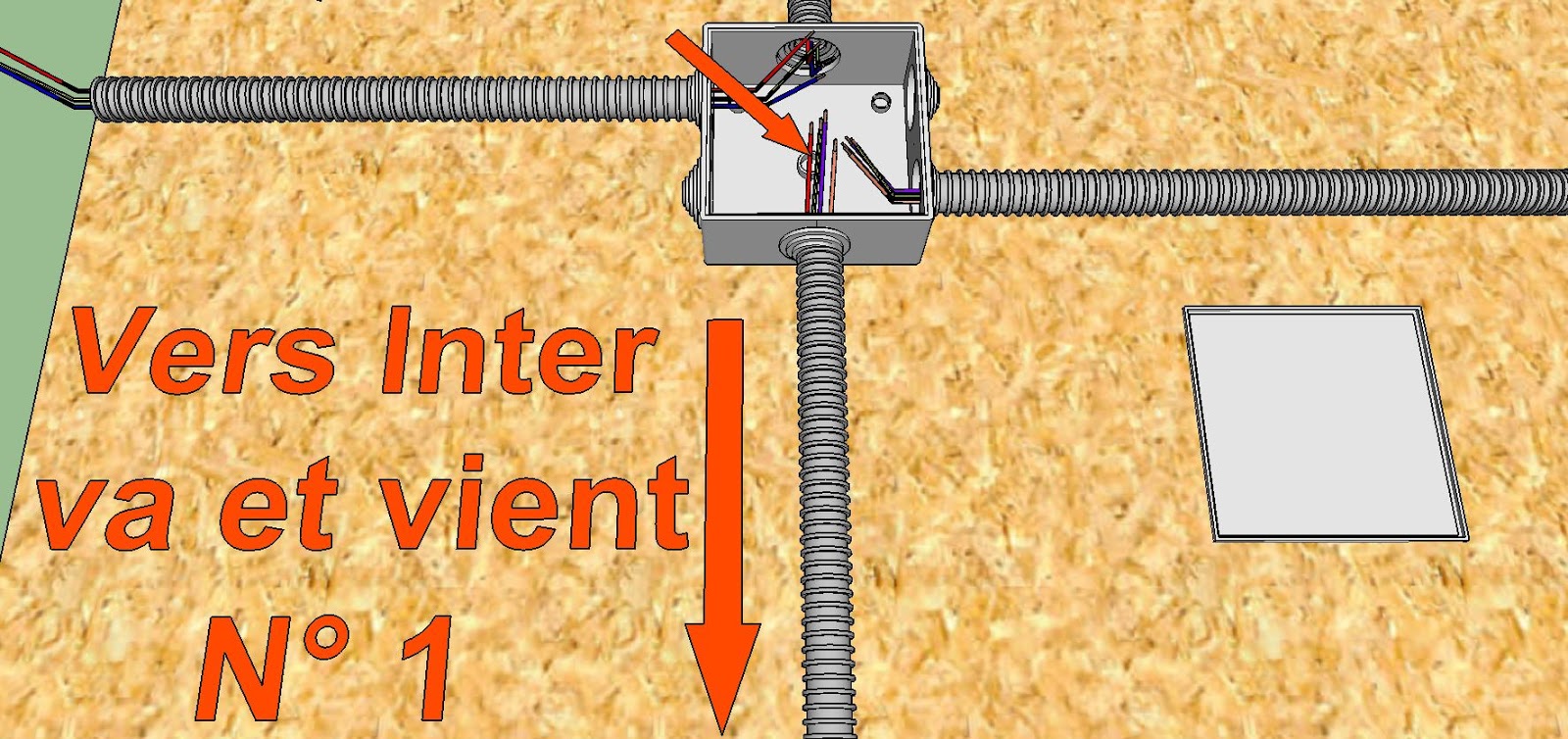

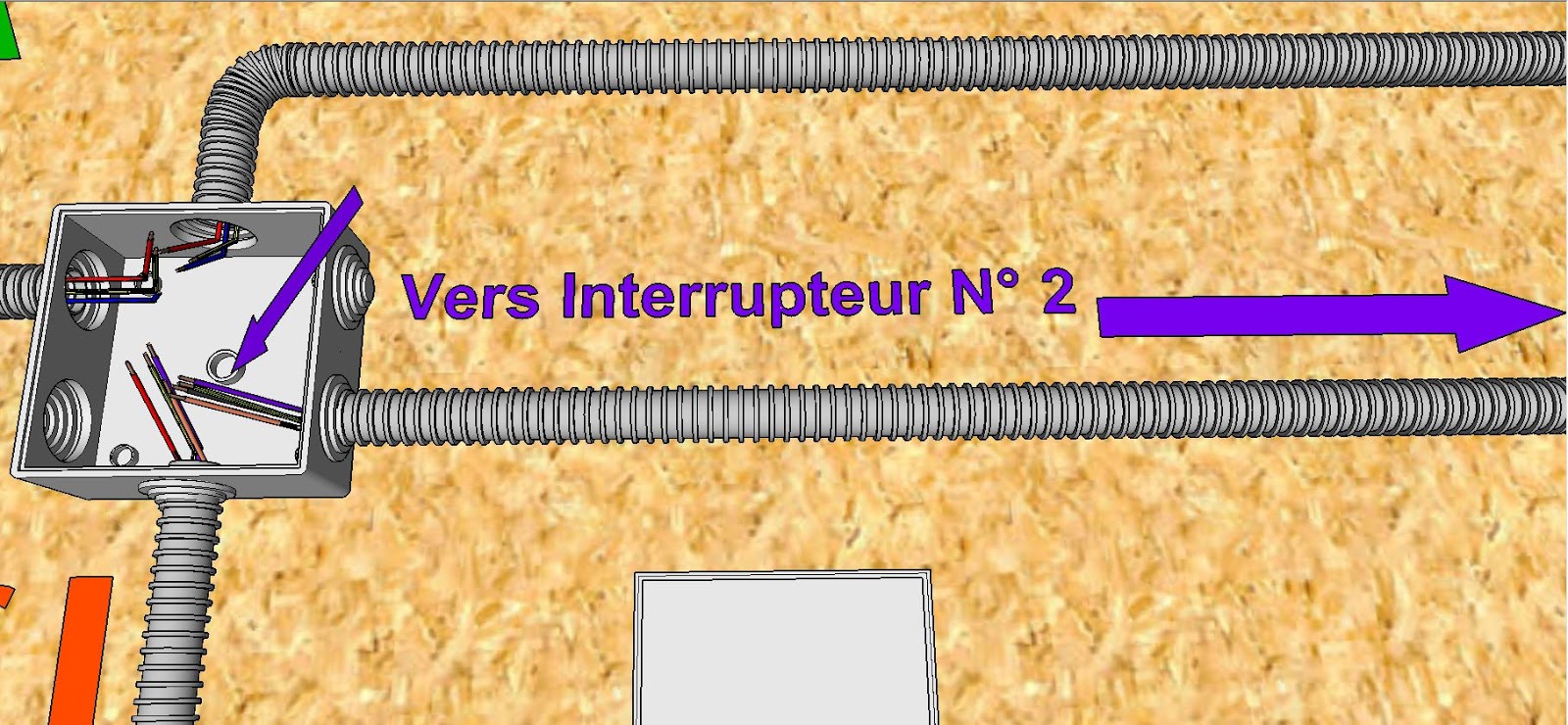

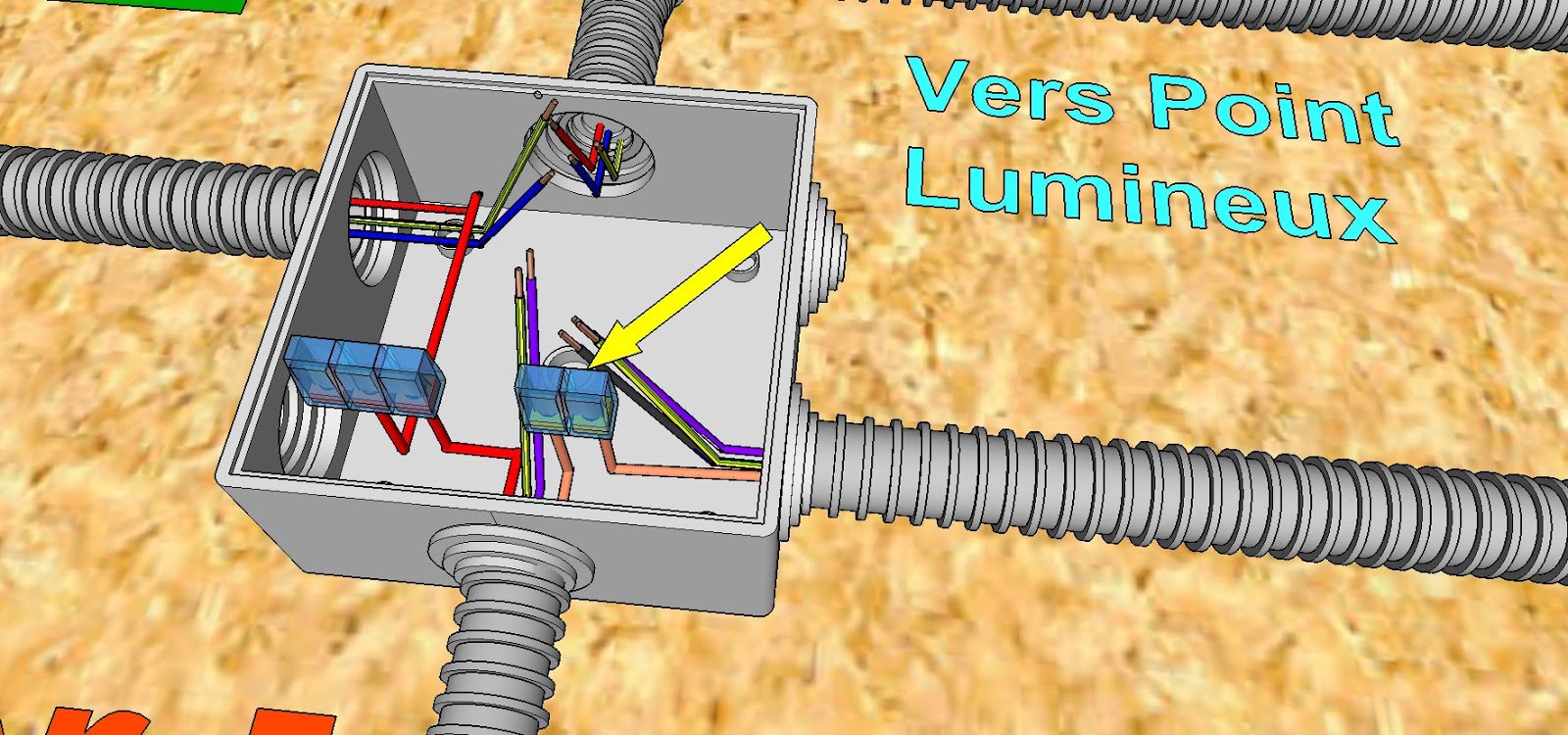

Vue de la boîte de dérivation avec les conducteurs du va-et-vient
Vue en boîte de dérivation, représentation en apparent du circuit va-et-vient

⚡ Étape 2 : Connexion de la ligne d’alimentation

Commencez par relier le conducteur Rouge de la ligne d’alimentation avec le conducteur Rouge de l’interrupteur N°1. Utilisez une borne automatique à point de jonction vacant : cela vous permettra, si besoin, de brancher une ligne supplémentaire vers d’autres locaux, dans la limite de 2 200 W au total.


Connexion du conducteur rouge alimentation avec interrupteur N°1
Connexion du Rouge alimentation avec le Rouge de l’interrupteur N°1 via borne automatique

Borne automatique avec point de jonction vacant pour extension du circuit
Borne automatique avec point vacant, pratique pour une extension future du circuit

🔶 Étape 3 : Créer les deux navettes (Orange et Violet)

Les navettes sont les deux conducteurs qui relient les interrupteurs entre eux. Ce sont elles qui permettent à chaque interrupteur d’inverser l’état du circuit, quel que soit la position de l’autre.

Navette 1 : connectez l’Orange de l’interrupteur N°1 avec l’Orange de l’interrupteur N°2.


Connexion navette Orange entre interrupteur N°1 et N°2
Navette 1 : connexion des conducteurs Orange entre les deux interrupteurs

Navette 2 : connectez le Violet de l’interrupteur N°1 avec le Violet de l’interrupteur N°2.


Connexion navette Violet entre interrupteur N°1 et N°2
Navette 2 : connexion des conducteurs Violet entre les deux interrupteurs

💡 Étape 4 : Relier le point lumineux

Connectez le Rouge du point lumineux avec le Noir de l’interrupteur N°2 : c’est le retour de phase qui alimentera la lampe. Puis reliez le Bleu de la ligne d’alimentation avec le Bleu du point lumineux pour boucler le circuit par le neutre.


Conducteurs du point lumineux pour le câblage va-et-vient
Conducteurs du point lumineux : Rouge, Bleu et Vert/Jaune

Connexion Rouge point lumineux avec Noir interrupteur N°2
Connexion du Rouge (luminaire) avec le Noir (interrupteur N°2), retour de phase

Connexion Bleu alimentation avec Bleu point lumineux, neutre
Connexion des conducteurs Bleu, neutre alimentation et neutre du luminaire

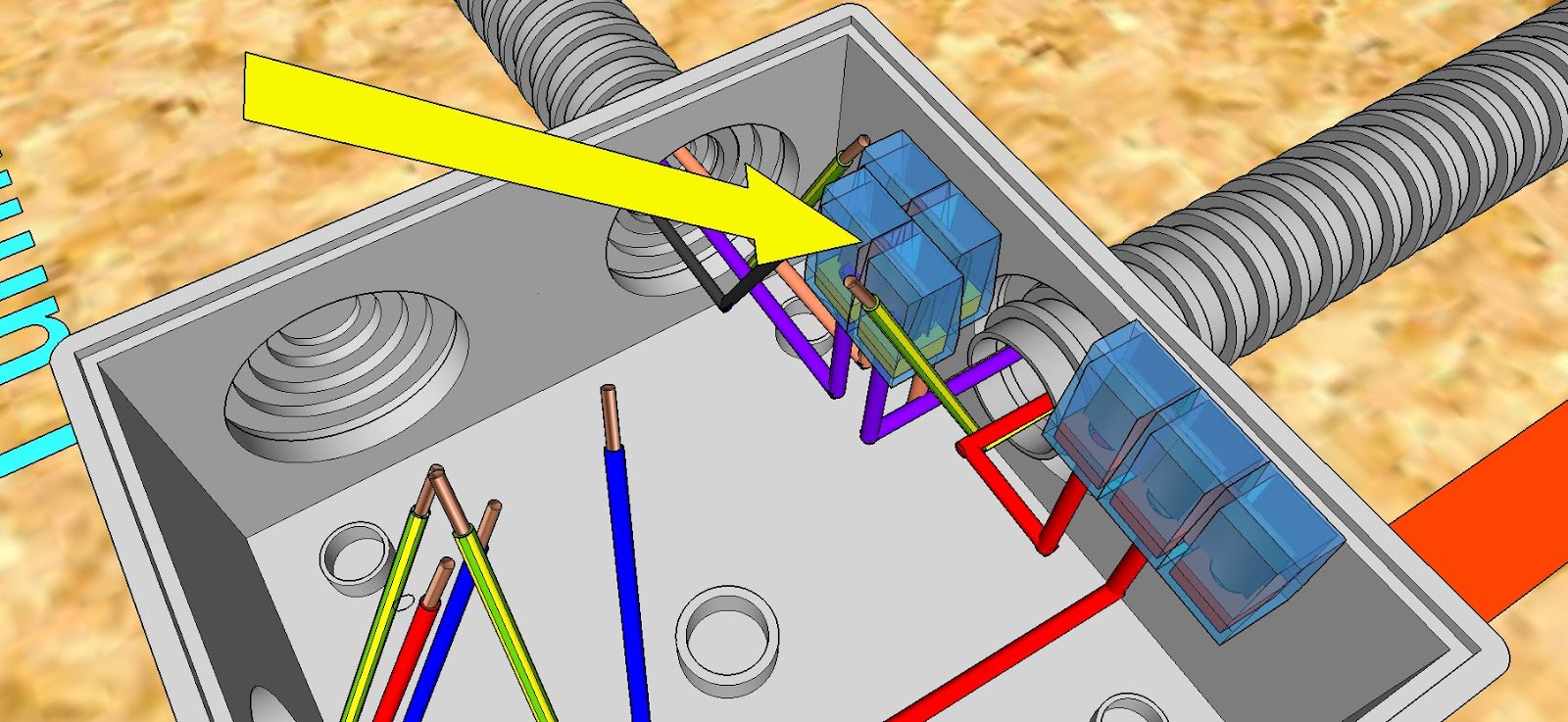

🟢 Étape 5 : Connecter les terres (Vert/Jaune)

Réunissez les quatre conducteurs Vert/Jaune dans une seule borne automatique. La terre ne joue aucun rôle fonctionnel sur les interrupteurs, mais son raccordement est obligatoire par la norme, notamment lorsque l’interrupteur comporte des parties métalliques accessibles.


Connexion des quatre conducteurs de terre Vert/Jaune en va-et-vient
Connexion des quatre conducteurs de terre Vert/Jaune, obligatoire même sur les interrupteurs

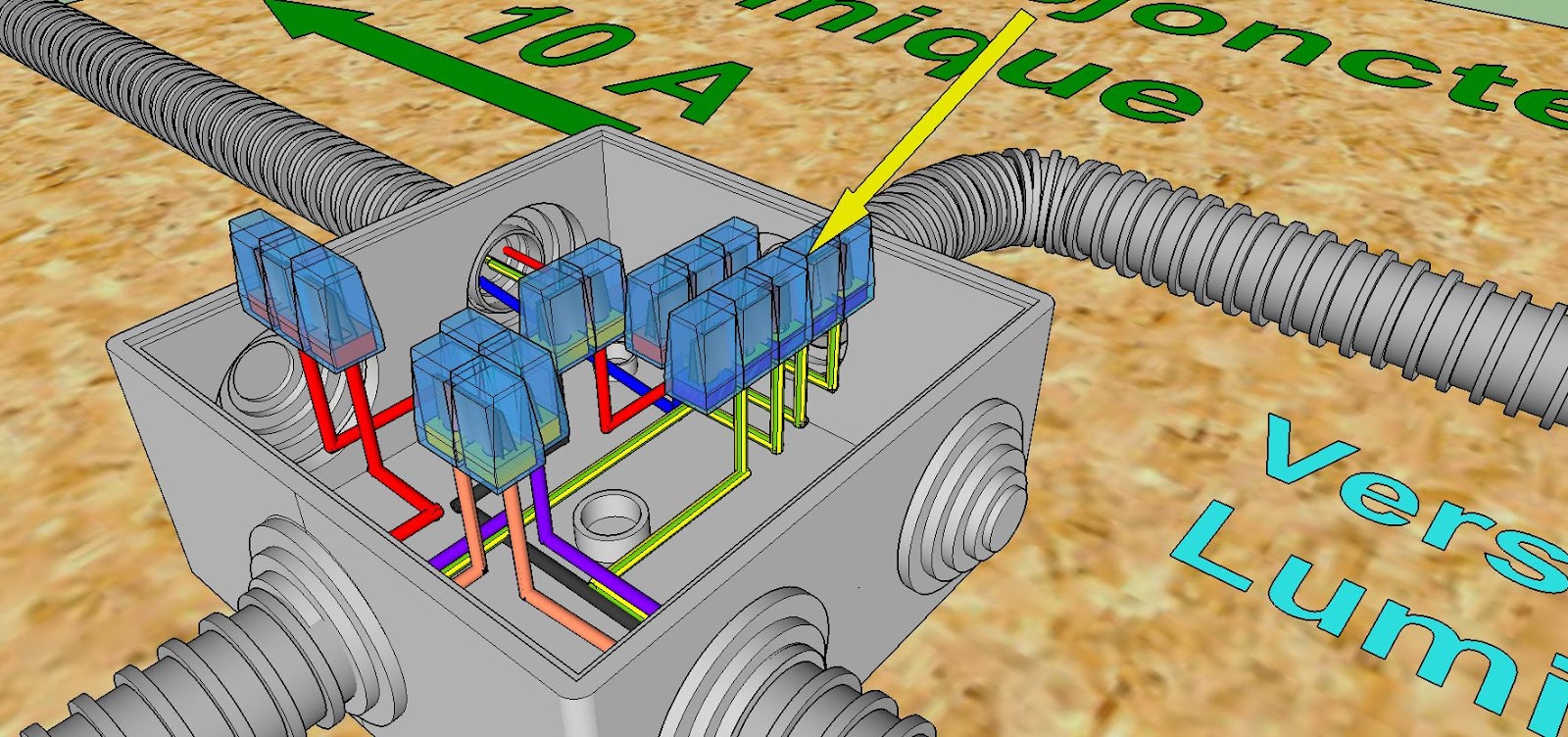

Toutes les connexions terminées dans la boîte de dérivation va-et-vient
Vue d’ensemble des connexions finales, borne à point libre prête pour une extension

💡 Conseil pro : Une fois toutes les connexions réalisées, repliez soigneusement les conducteurs dans la boîte et collez une étiquette à l’intérieur du couvercle en indiquant la provenance de chaque faisceau. Cela facilite énormément les interventions de dépannage ultérieures.


Boîte de dérivation fermée avec étiquette de repérage des conducteurs
Boîte de dérivation refermée, pensez à coller une étiquette de repérage à l’intérieur

🔧 Étape 6 : Brancher les interrupteurs va-et-vient

Pour raccorder les interrupteurs, repérez le petit schéma imprimé sur le bornier de l’appareil : il indique l’emplacement de la borne de phase et des deux bornes navettes. Les modèles varient selon les fabricants, mais ce schéma est toujours présent.


Procédure de branchement des interrupteurs va-et-vient
Branchement des interrupteurs : repérer la borne phase et les deux bornes navettes

Schéma de branchement sur le bornier d'un interrupteur va-et-vient
Bornier d’un interrupteur va-et-vient, le petit schéma indique la position de chaque borne

Raccordement des conducteurs sur l'interrupteur va-et-vient modèle 1
Exemple de raccordement sur un interrupteur va-et-vient (modèle 1)

Raccordement des conducteurs sur l'interrupteur va-et-vient modèle 2
Exemple de raccordement sur un autre modèle d’interrupteur va-et-vient

🎬 Vidéo récapitulative : câblage va-et-vient complet

Retrouvez ci-dessous la vidéo complète de Daniel Marcellin qui reprend toutes les étapes du câblage va-et-vient en situation réelle :

Vidéo récapitulative complète du câblage va-et-vient, étape par étape, par Daniel Marcellin

❓ FAQ : vos questions sur le câblage va-et-vient

🔹 Quelle est la différence entre un interrupteur simple et un va-et-vient ?
Un interrupteur simple possède deux bornes (marche/arrêt) et commande un circuit depuis un seul point. Un interrupteur va-et-vient possède trois bornes (une phase + deux navettes) et permet de contrôler le même circuit depuis deux points distincts, en travaillant en miroir avec un second interrupteur.
🔹 Peut-on utiliser des câbles de couleur quelconque pour les navettes ?
Non. La norme impose d’utiliser des couleurs distinctes et identifiables pour chaque conducteur. Le Vert/Jaune est réservé à la terre, le Bleu au neutre, le Rouge à la phase. Pour les navettes, on utilise Orange et Violet (ou toute autre couleur non réglementée, hors Bleu, Vert/Jaune et Rouge/Brun). Le respect des codes couleurs facilite la maintenance et prévient les erreurs de branchement.
🔹 Combien d’appareils peut-on brancher sur un circuit éclairage ?
Un circuit éclairage protégé par un disjoncteur 10 A en 1,5 mm² est limité à 2 200 W de charge totale. Avec des ampoules LED modernes (5 à 15 W par luminaire), ce plafond permet théoriquement de connecter de nombreux points lumineux. Veillez toutefois à ne pas dépasser cette limite lors de l’ajout d’une ligne pour d’autres locaux.
🔹 Pourquoi les conducteurs de terre sont-ils obligatoires sur les interrupteurs ?
Même si la terre ne joue aucun rôle dans le fonctionnement d’un interrupteur classique en matière plastique, la norme l’impose afin d’anticiper le cas où l’interrupteur comporte des parties métalliques accessibles au toucher (cadres décoratifs, mécanismes haut de gamme). En cas de défaut d’isolation, la terre évite l’électrisation de l’utilisateur.
🔹 Peut-on commander le même luminaire depuis 3 points ou plus ?
Oui, c’est possible grâce à des interrupteurs tétrapolaires (aussi appelés permutateurs) placés entre les deux va-et-vient. Chaque permutateur supplémentaire permet d’ajouter un point de commande. Le câblage est plus complexe, mais le principe des navettes reste identique.
🔹 Doit-on couper le courant avant d’effectuer ces travaux ?
Absolument. Il est obligatoire et impératif de couper le disjoncteur correspondant au circuit concerné (et de le condamner ou de le signaler) avant toute intervention. Vérifiez l’absence de tension avec un vérificateur de tension (VAT) avant de toucher les conducteurs. Ne travaillez jamais sous tension.
