Lorsque l’on installe des dépendances démontables telles que abri de jardin pvc, ou abri de jardin métal, garage bois ou garage métal, très vite l’on s’aperçoit, que l’éclairage intérieur et quelques prises électriques, seraient bien utiles !
Cela dépend bien entendu de la grandeur de ce local et de son utilisation future, mais bien souvent ce genre de dépendance, finit toujours pour les bricoleurs en atelier !
Pour l’alimentation électrique de ce local, il faut impérativement respecter les normes en vigueur !
Promotelec
Votre branchement devra partir de votre tableau d’alimentation principal !
Quelle que soit la distance ( pas plus de 100 mètres en général), il faut faire une petite tranchée (pelle, pioche) ou mieux: petite pelle mécanique !
Cette tranchée doit répondre à des normes précises, elle doit faire 70 cm de profondeur, la largeur n’a pas d’importance, au fond de la tranchée vous disposerez 10 cm de sable, puis une gaine de 40 mm.ou 50 mm.
Il est préférable d’introduire le câble dans la gaine avant de la mettre en place (mais cela peut se faire après , car la gaine est pourvue d’un fil nylon permettant de tirer le câble) !
Pourquoi ne pas en profiter pour mettre une gaine pour câbles réseaux (téléphone ou interphone) ?
puis vous recouvrez les gaines de 10 cm de sable
ensuite il est impératif de poser un grillage d’avertissement rouge en nylon !
Pour finir vous rebouchez la tranchée avec la terre précédemment sortie.
Il vous faudra un câble Blindé sa section est proportionnelle à la distance, et à l’ampérage demandé !
Pour vous aider à calculer la section du câble , voici un outil :
Cliquez sur l’image

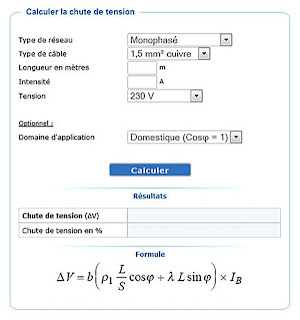

et la chute de tension éventuelle (longueur du cable), voici un outil :
Cliquez sur l’image
Pour le branchement , il vous faudra partir des borniers du tableau principal !
Si il vous manque de la place sur les borniers d’origine, utilisez des bornes à languette !
Au départ un disjoncteur thermique sera nécessaire pour protéger le câble :
25 A pour un câble de 10² – puissance 5,7 KW maxi
32 A pour un câble de 16² – puissance 9,3 KW maxi
A l’intérieur du local, vous installerez un petit tableau divisionnaire, un ou deux rangs.
Avec un para-foudre, un interrupteur différentiel de
30 milliampères/30 Ampères de type A, que vous protéger par un disjoncteur 20 A.
Suivit de portes fusibles ou mieux de deux disjoncteurs divisionnaire de 20 A, pour deux lignes (prises de courant).
Et pourquoi pas prévoir un convecteur électrique (chauffage),
Puis un disjoncteur divisionnaire de 10 A pour la ligne éclairage et une prise modulaire.
Para-foudre inter/différentiel disjoncteurs divisionnaire Prise modulaire
Reliés par des peignes :
Vous pourrez ensuite installer des prises à proximité d’un établi par exemple, prenez soins toutefois d’utiliser des prises et interrupteurs étanches.

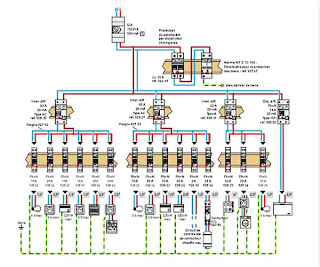

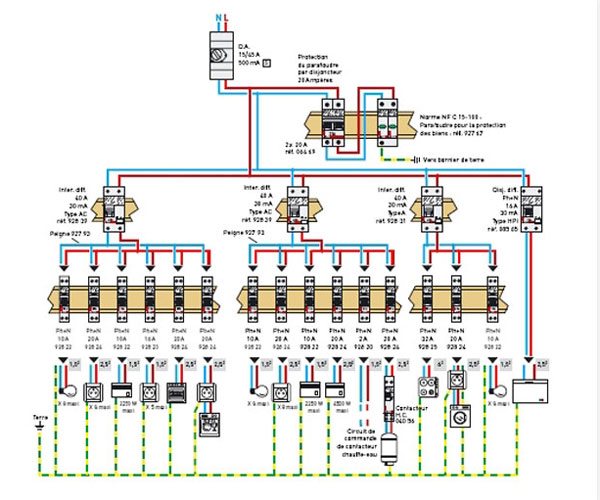

Schéma de branchement type :
Pour terminer il vous faudra installer une prise de terre à proximité immédiate du local !
Pour cela vous planterez un piquet de terre de un mètre cinquante au minimum !
Si le sol ne permet pas de le planter si profondément, plantez trois piquets de soixante centimètres minimum, espacées de un mètre cinquante, reliez les avec une tresse de cuivre de 25², et reliez le tout au tableau divisionnaire de votre local avec un câble de terre vert/jaune de 16² minimum !
Que vous brancherez directement au bornier de terre de votre petit tableau divisionnaire
Il serait préférable de tester cette prise de terre, sachant que sa résistance ne doit pas excéder 100 ohms !
Certains testeurs de courant sont équipés pour cela !
Vous serez alors prêt pour tout travaux de bricolage !!!
