Fabriquer une mangeoire pour oiseaux (modèle n°2)

Cette mangeoire sera de taille plus réduite par rapport au premier modèle et de plus elle sera posée sur un pied. Néanmoins, la recherche du moindre coût est toujours d'actualité.

Le matériel nécessaire est le suivant:
- Un morceau de contre-plaqué "Marine", de 80cm X 46cm
- Deux longueurs de tasseaux sapin de 4cm X 200cm
- Une longueur de tasseaux sapin de 2,5cm X 100cm
- Une longueur de rondin 10mm de diamètre
- Une longueur de cornière bois 10mm X 2mm X 50cm ou à défaut 1 mètre
- Deux petits morceaux de chaînette
- 8 tire fonds de 8mm X 60mm (supports de mangeoire)
- 4 tirefonds de 8mm X 40mm (pieds)
- Vis à bois de 5mm X 40mm

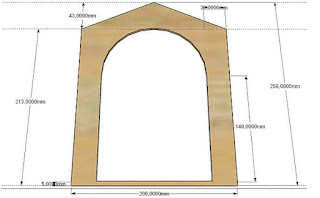

Plan de découpe des panneaux :

Panneaux n°1 : X 2

Panneaux n°2 : X 2

Panneaux n°3 : X 2

Panneau n°4 x1

Découpe des éléments de conception du pied :

Découpe des éléments support de mangeoire :

Découpe des éléments d'assemblage des panneaux (4 cotés) :

Découpe des éléments de fixations des panneaux de la toiture :

Assemblage des principaux panneaux :

Assemblage des panneaux de toiture :

Mise en place par collage de la cornière de faîtage :

Assemblage des éléments du pied :

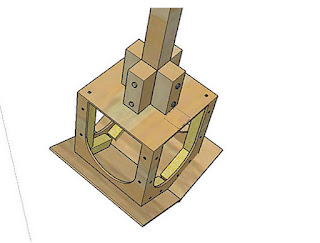

Fixation du pied sous la mangeoire :


Perçage des trous pour la barre de suppport des boulettes de graisses :

Mise en place de la barre de support des boules de graisses :

Perçage des trous pour les perchoirs :



Collage des perchoirs :




Mise en place des chaînettes support de boules de graisses:




Mise en place du récipient pour les graines :





Voilà il reste maintenant à passer du virtuel au réel, mais avec toutes ces données la confection de cette mangeoire sera beaucoup plus rapide et facile !

Voici une petite animation :
